Как работает 4-валковая листогибочная машина? Основные механизмы и преимущества формовки

4-валковая листогибочная машина широко применяется в металлообработке благодаря своей точности, эффективности и способности выполнять сложные операции вальцовки листового металла. Для покупателей и инженеров, изучающих формовочное оборудование, понимание принципа работы этой машины помогает объяснить, почему она обеспечивает лучшее выравнивание, более быструю предварительную гибку и более стабильные результаты по сравнению с традиционными альтернативами. В этой статье рассматриваются ее основные механизмы и практические преимущества формовки в современном производстве.

Если вы сравниваете оборудование для вальцовки листа, главное, что следует понимать: 4-валковая листогибочная машина делает больше, чем просто сгибает лист в цилиндр. Ее реальная ценность заключается в контроле. Этот контроль проявляется при подаче листа, выравнивании кромок, качестве предварительной гибки, повторяемости и объеме ручной корректировки, которую оператору приходится выполнять впоследствии. Часто в первую очередь обращают внимание на максимальную толщину. На практике компоновка машины и способ перемещения листа имеют не меньшее значение.

Начните с основного принципа работы

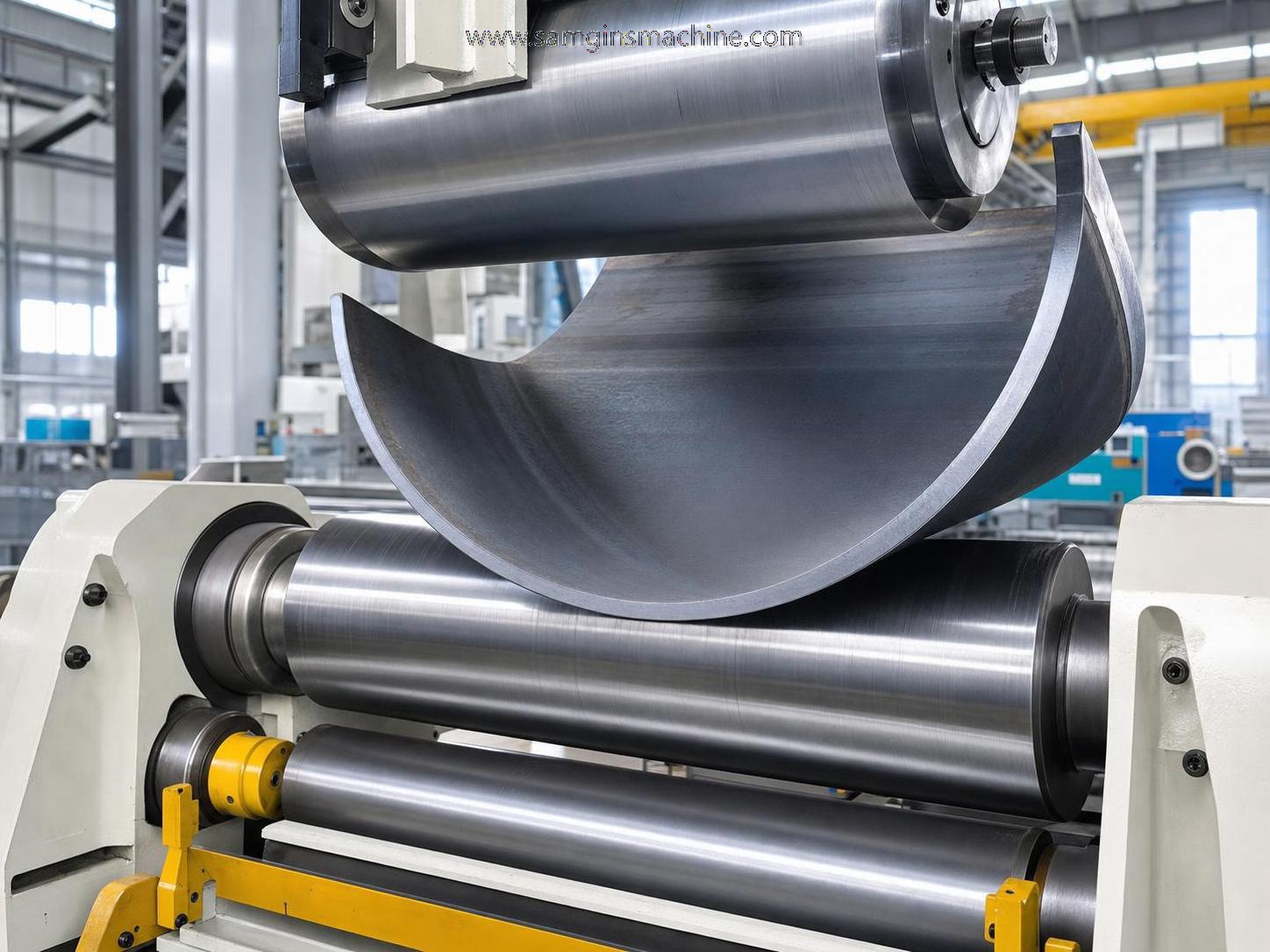

4-валковая листогибочная машина обычно использует один верхний валок, один нижний валок и два боковых валка. Верхний и нижний валки зажимают лист. Боковые валки перемещаются вверх и внутрь, создавая усилие гибки. Это звучит просто, но полезно меняет рабочий процесс: лист можно надежно зафиксировать с самого начала, поэтому оператор тратит меньше времени на предотвращение проскальзывания или смещения материала во время первой гибки.

Это одна из причин, по которой многие цеха предпочитают 4-валковую листогибочную машину более старым 3-валковым конструкциям для серийного производства. На многих 3-валковых машинах первоначальное позиционирование требует от оператора большего опыта, особенно если лист большой, тонкий или склонен к уводу в сторону. В четырехвалковой машине лист обычно сначала зажимается между верхним и нижним валками, а затем боковые валки выполняют формовку. Такая последовательность упрощает контроль как передней, так и задней кромки.

Если представить процесс в условиях цеха, его можно рассматривать как поэтапное движение:

• Лист подается в машину и зажимается.
• Один боковой валок поднимается для предварительной гибки передней кромки.
• Лист вращается через валки, при этом усилие гибки постепенно увеличивается.
• Противоположный боковой валок выполняет предварительную гибку задней кромки.
• Машина продолжает вальцовку до достижения требуемого диаметра или радиуса.

Подход с предварительным зажимом является механическим преимуществом, обеспечивающим большинство последующих преимуществ.

Проверьте, как машина выполняет предварительную гибку

Когда покупатели спрашивают, может ли машина изготовить «хороший цилиндр», они часто на самом деле интересуются прямыми концами. Качество предварительной гибки уменьшает длину прямых, неотформованных участков на кромках листа. При неправильно подобранной настройке эти прямые концы остаются слишком длинными, и оператору приходится компенсировать это дополнительными проходами, повторной вальцовкой или корректировкой сварки.

4-валковая листогибочная машина эффективна в этом отношении, поскольку может выполнять предварительную гибку обоих концов с меньшим количеством операций по перемещению. Это важно при изготовлении резервуаров, секций воздуховодов, конусов и компонентов, работающих под давлением, где качество сборки влияет на все последующие процессы. Это не означает, что каждая деталь будет выходить из машины идеальной. Материал листа, предел текучести, соотношение ширины к толщине и настройки оператора по-прежнему важны. Однако конструкция машины обеспечивает более выгодную отправную точку.

Практический контрольный вопрос: уточните, какая длина прямого конца остается после предварительной гибки для диапазона толщин, с которым вы фактически работаете чаще всего. Не оценивайте машину только по ее максимальной номинальной производительности. Таблицы производительности часто описывают предельные значения, а не диапазон, в котором машина работает наиболее уверенно.

Уделите выравниванию листа больше внимания, чем это обычно делают

Несоосность — одна из самых дорогостоящих «небольших» проблем при вальцовке. Лист, смещающийся вбок во время вальцовки, может привести к конусности, плохому совпадению шва и потере времени при сборке. Причина, по которой многим операторам нравятся 4-валковые системы, заключается в том, что постоянный зажим между верхним и нижним валками помогает удерживать лист в нужном положении, пока боковые валки формуют его.

Это не отменяет необходимости правильной подачи. Просто машина получает больше возможностей сохранять стабильность процесса после захвата листа. Для широких листов или работ большого объема это не просто вопрос удобства. Это влияет на риск брака и точность последующей сварки.

При оценке оборудования обратите внимание на следующие признаки хорошего контроля выравнивания:

1. Лист можно подавать и зажимать без многократного ручного перепозиционирования.
2. Шов стабильно смыкается, а не образует спираль.
3. Оператору не требуется чрезмерное количество корректирующих проходов для стандартных работ.
4. Тонкий лист не смещается чрезмерно при нормальных настройках.

Если демонстрация показывает только толстый, легко обрабатываемый материал, попросите показать материал, более близкий к вашей ежедневной нагрузке.

Не отделяйте механику от поведения материала

Машина гнет лист, но именно материал определяет, насколько легко будет проходить процесс. Углеродистая сталь, нержавеющая сталь и алюминий по-разному пружинят после гибки. Более твердые материалы или высокопрочные марки могут требовать большей компенсации, иного положения валков и более строгого контроля процесса. 4-валковая листогибочная машина помогает, поскольку выполняет гибку более контролируемым и повторяемым способом, но она не может отменить законы физики материалов.

Именно здесь менее опытные покупатели часто допускают ошибку. Они сравнивают только номинальную толщину и ширину, а затем предполагают одинаковые результаты для всех материалов. Это рискованно. Если ваш ассортимент включает нержавеющую сталь или детали с более строгими требованиями к круглости, необходимо обсудить пружинение, минимально достижимый диаметр и способность системы управления машины поддерживать повторяющиеся задания.

Если технические характеристики не полностью документированы, формулируйте утверждения осторожно и помечайте их для проверки. Например, точные показатели радиуса на границе диапазона производительности следует подтвердить на реальных образцах или в условиях заводских испытаний【待核实】.

Преимущества формовки реальны, но только если они соответствуют вашей работе

4-валковые машины часто называют более точными и эффективными, что в целом справедливо. Однако эти слова становятся полезными только тогда, когда они переведены в конкретные результаты для цеха.

Для цехов индивидуального изготовления экономия времени часто достигается за счет стабильности настройки. Для производственных линий она достигается за счет стабильности результатов. Это не одно и то же преимущество, и стоит четко понимать, какое из них важнее для вас.

Хорошая линия вальцовки обычно поддерживается подготовкой до и после процесса

Это деталь, которую многие статьи упускают. Качество вальцовки листа начинается не на валках. Состояние кромок, точность размеров и подготовка под сварку могут влиять на конечный результат. Если лист поступает с неровными кромками, заусенцами или плохо подготовленной фаской, вы все равно можете получить согнутую обечайку, но качество сборки и сварки впоследствии ухудшится.

В условиях тяжелого производства, например при изготовлении сосудов под давлением, котлов, в судостроении и тяжелом машиностроении, цеха по этой причине часто оценивают оборудование для вальцовки вместе с оборудованием для подготовки кромок. Например, станок для резки труб и снятия фаски может быть актуален, если рабочий процесс также требует выполнения прямых, наклонных или U/V/K-образных фасок за один проход. Согласно предоставленным данным о продукте, эта машина предназначена для углеродистой стали, нержавеющей стали и алюминия, со стандартной толщиной обработки от 6–80mm, в тяжелом исполнении — до 6–400mm, регулировкой угла фаски от 0° до 90° и подачей с VFD-управлением на скорости 0.13–1.0 m/min. Эти значения все же следует проверить с учетом конкретной задачи и настройки оснастки, однако они дают полезное представление о сфере ее применения.

Смысл не в том, чтобы объединять машины без необходимости. Смысл в том, что более чистая подготовка обычно делает вальцовку, выравнивание шва и сварку более плавными.

Что спросить, прежде чем считать машину «точной»

Точность при вальцовке листа — это не одно число. Уточните, какой вид точности имеет в виду поставщик. Круглость? Повторяемость между партиями? Прямолинейность кромки после предварительной гибки? Допуск конечного диаметра? Разные цеха ориентируются на разные результаты.

• Какой диапазон материалов фактически обрабатывается чаще всего, а не только какова максимальная номинальная производительность?
• Как управляется синхронизация боковых валков?
• Может ли машина сохранять повторяющиеся настройки для регулярно используемых диаметров?
• Какое вмешательство оператора обычно требуется для предварительной гибки и замыкания?
• Какая поддержка доступна для монтажа, обучения и послепродажного устранения неисправностей?

Эти вопросы обычно раскрывают больше, чем любая типовая брошюра.

Несколько рисков, которые стоит проверить заранее

Один из них — покупка машины с избыточной производительностью. Некоторые покупатели выбирают машину для редких тяжелых работ, а затем используют ее главным образом для более легкого материала, где управляемость на нижней границе становится столь же важной, как усилие на верхней. Другой риск — недооценка требований к перемещению материала. Для крупных листов могут потребоваться опорные столы, устройства подачи или координация с краном, чтобы получить ожидаемую производительность от самих вальцов.

Также проверьте, как производитель определяет стандарты и практику обеспечения качества. На этом рынке часто встречаются заявления о системах ISO9001 и проектировании, связанном с CE, однако область применения и применимость всегда должны соответствовать поставляемой машине и рынку назначения. Если документация важна для вашего проекта, запросите точный комплект файлов вместо того, чтобы полагаться на общие заявления.

Компания Wuxi Samgins International Trade Co.,Ltd, расположенная в городе Уси, провинция Цзянсу, сообщает об опыте продаж широкого спектра оборудования для изготовления металлоконструкций и металлорежущих станков, включая листогибочные вальцы, гибочные машины, оборудование для CNC-резки, сварочные системы и связанное оборудование производственных линий. Компания заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE. Как и при любой промышленной закупке, следующим правильным шагом является сопоставление этих общих возможностей с конкретной моделью, чертежами деталей, марками материалов и требованиями к приемке, которыми вы фактически располагаете.

К чему обычно сводится практическое решение

Если вы все еще находитесь на этапе исследования, оценивайте 4-валковую листогибочную машину не по громким заявлениям, а по тому, насколько спокойно она решает повседневные задачи: удержание листа, сохранение выравнивания, уменьшение прямых концов и получение повторяемых кривых без чрезмерной корректировки оператором.

Именно поэтому эти машины широко используются. Не потому, что их принцип сложен, а потому, что их механика практична. Верхний и нижний валки фиксируют материал. Боковые валки придают ему форму с большим контролем. Результатом, если машина правильно подобрана для задачи, является более плавная предварительная гибка, лучшая стабильность формовки и меньше неожиданностей при сборке.

Перед включением модели в короткий список подготовьте три вещи: ваш реальный диапазон материалов, целевые диаметры и требуемый вашим последующим процессом уровень круглости или подгонки шва. Внесите их в обсуждение, и станет намного проще определить, действительно ли конкретная 4-валковая листогибочная машина подходит для ваших задач или лишь хорошо выглядит на бумаге.
