كيف تعمل ماكينة ثني بأربع درافيل؟ الآليات الرئيسية ومزايا التشكيل

تُستخدم ماكينة الثني بأربع درافيل على نطاق واسع في تصنيع المعادن لما تتميز به من دقة وكفاءة وقدرة على التعامل مع مهام درفلة الألواح المعقدة. وبالنسبة للمشترين والمهندسين الذين يبحثون في معدات التشكيل، فإن فهم طريقة عمل هذه الماكينة يوضح سبب تقديمها لمحاذاة أفضل، وثني مسبق أسرع، ونتائج أكثر استقرارًا من البدائل التقليدية. تشرح هذه المقالة آلياتها الأساسية ومزايا التشكيل العملية التي توفرها في التصنيع الحديث.

إذا كنت تقارن بين معدات درفلة الألواح، فإن الأمر الرئيسي الذي ينبغي فهمه هو الآتي: إن ماكينة الثني بأربع درافيل تقوم بأكثر من مجرد ثني صفيحة إلى أسطوانة. فقيمتها الحقيقية تكمن في التحكم. ويظهر هذا التحكم في تغذية اللوح، ومحاذاة الحواف، وجودة الثني المسبق، وقابلية التكرار، ومقدار التصحيح اليدوي الذي يتعين على المشغل إجراؤه لاحقًا. وغالبًا ما يركز الناس أولًا على أقصى سماكة. ولكن عمليًا، فإن تصميم الماكينة وطريقة تحريكها للوح لا يقلان أهمية عن ذلك.

ابدأ بمبدأ التشغيل الأساسي

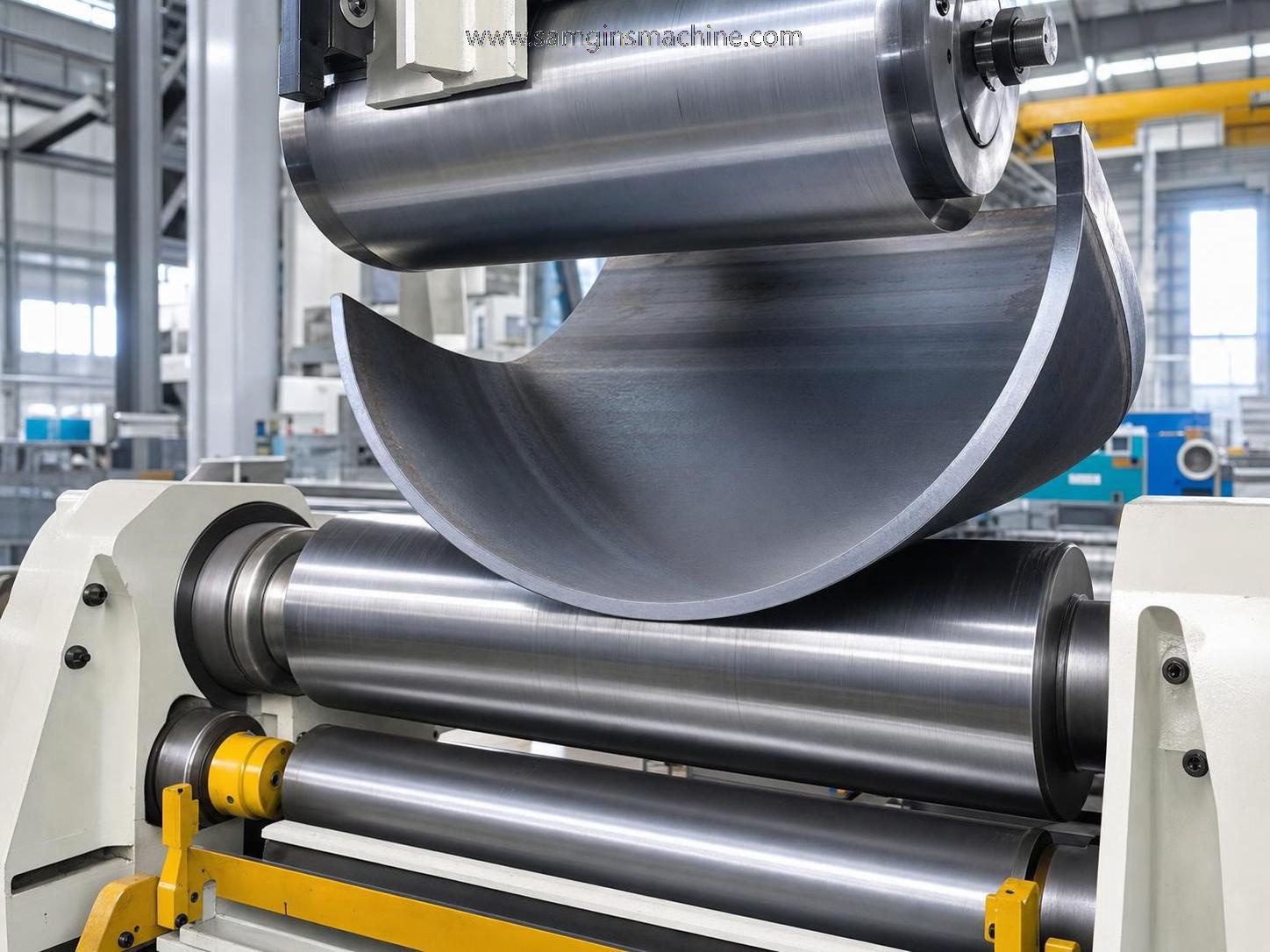

تستخدم ماكينة الثني بأربع درافيل عادةً درفيلًا علويًا واحدًا، ودرفيلًا سفليًا واحدًا، ودرفيلين جانبيين. يمسك الدرفيلان العلوي والسفلي باللوح. وتتحرك الدرافيل الجانبية إلى أعلى وإلى الداخل لتوليد قوة الثني. يبدو ذلك بسيطًا، لكنه يغير سير العمل بطريقة مفيدة: إذ يمكن تثبيت اللوح بإحكام منذ البداية، فلا يقضي المشغل وقتًا طويلًا في محاولة منع المادة من الانزلاق أو الانحراف أثناء الثنية الأولى.

وهذا أحد الأسباب التي تجعل كثيرًا من الورش تفضل ماكينة الثني بأربع درافيل على التصميمات الأقدم ذات الثلاث درافيل للإنتاج الروتيني. ففي كثير من ماكينات الثلاث درافيل، قد يتطلب التموضع الأولي تقديرًا أكبر من المشغل، لا سيما عندما يكون اللوح كبيرًا أو رقيقًا أو عرضة للانحراف. ومع أربع درافيل، يُحصر اللوح عادةً بين الدرفيلين العلوي والسفلي أولًا، ثم تتولى الدرافيل الجانبية عملية التشكيل. ويسهّل هذا التسلسل التحكم في كل من الحافة الأمامية والحافة الخلفية.

إذا كنت تحاول تصور العملية في أرضية الورشة، ففكر فيها كحركة على مراحل:

• يتم إدخال اللوح إلى الماكينة وتثبيته.
• يرتفع أحد الدرافيل الجانبية لإجراء الثني المسبق للحافة الأمامية.
• يدور اللوح عبر الدرافيل مع زيادة قوة الثني تدريجيًا.
• يتولى الدرفيل الجانبي المقابل الثني المسبق للحافة الخلفية.
• تستمر الماكينة في الدرفلة حتى الوصول إلى القطر أو نصف القطر المطلوب.

ويمثل نهج التثبيت أولًا الميزة الميكانيكية التي تقود معظم الفوائد اللاحقة.

تحقق من كيفية تعامل الماكينة مع الثني المسبق

عندما يسأل المشترون عما إذا كانت الماكينة تستطيع صنع «أسطوانة جيدة»، فإنهم غالبًا ما يسألون فعليًا عن الأطراف المسطحة. فجودة الثني المسبق هي ما يقلل تلك الأجزاء المستقيمة غير المشكلة عند حواف اللوح. وفي إعداد غير مناسب، تبقى هذه الأطراف المسطحة طويلة أكثر من اللازم، ويتعين على المشغل التعويض لاحقًا بتمريرات إضافية أو إعادة الدرفلة أو تعديلات اللحام.

تتميز ماكينة الثني بأربع درافيل في هذا الجانب لأنها تستطيع إجراء الثني المسبق لكلا الطرفين بخطوات مناولة أقل. وهذا مهم في تصنيع الخزانات، وأجزاء القنوات، والمخاريط، والمكونات المرتبطة بالضغط، حيث تؤثر جودة التجميع الأولي في كل ما يأتي بعد ذلك. ولا يعني ذلك أن كل قطعة ستخرج من الماكينة مثالية. فما زالت مادة اللوح، ومقاومة الخضوع، ونسبة العرض إلى السماكة، وإعدادات المشغل عوامل مهمة. لكن بنية الماكينة تمنحك نقطة بداية أفضل.

نقطة فحص عملية: اسأل عن مقدار الطرف المسطح المتبقي بعد الثني المسبق ضمن نطاق السماكات التي تقوم بتشغيلها فعليًا في أغلب الأحيان. لا تحكم بالاعتماد على السعة القصوى المقدرة للماكينة فقط. فمخططات السعة غالبًا ما تصف الحدود العليا، وليس النطاق الذي تعمل فيه الماكينة بأفضل راحة.

راقب محاذاة اللوح عن قرب أكثر مما يفعل الناس عادةً

يُعد سوء المحاذاة إحدى أكثر المشكلات «الصغيرة» تكلفة في الدرفلة. فاللوح الذي يتحرك جانبيًا أثناء الدرفلة يمكن أن يسبب تدرجًا، وسوء تطابق في الوصلة، وإهدارًا للوقت أثناء التجميع. والسبب الذي يجعل كثيرًا من المشغلين يفضلون أنظمة الأربع درافيل هو أن الضغط المستمر بين الدرفيلين العلوي والسفلي يساعد على تثبيت اللوح في موضعه بينما تقوم الدرافيل الجانبية بتشكيله.

لا يلغي ذلك الحاجة إلى التغذية الصحيحة. لكنه يمنح الماكينة فرصة أفضل للحفاظ على استقرار العمل بمجرد تعشيق اللوح. وبالنسبة للألواح العريضة أو الأعمال ذات الحجم الأعلى، فهذه ليست مجرد مسألة راحة. بل تؤثر في مخاطر الهدر ودقة اللحام في المراحل اللاحقة.

إذا كنت تقيّم المعدات، فابحث عن هذه المؤشرات للتحكم الجيد في المحاذاة:

1. يمكن تغذية اللوح وتثبيته دون إعادة تموضع يدوي متكررة.
2. تغلق الوصلة بشكل متسق بدلًا من أن تتخذ شكلًا حلزونيًا.
3. لا يحتاج المشغل إلى تمريرات تصحيحية مفرطة للأعمال القياسية.
4. لا ينحرف اللوح الرقيق بصورة مفرطة في ظل الإعدادات العادية.

إذا كان العرض التوضيحي يقتصر على مواد سميكة وسهلة، فاطلب رؤية مادة أقرب إلى عبء العمل اليومي لديك.

لا تفصل الآليات عن سلوك المادة

تثني الماكينة اللوح، لكن المادة هي التي تحدد مدى تعاون العملية. فلا يعود الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم إلى وضعه السابق بالطريقة نفسها. وقد تتطلب المواد الأكثر صلابة أو الدرجات عالية القوة تعويضًا أكبر، ومواضع درافيل مختلفة، وتحكمًا أكثر دقة في العملية. تساعد ماكينة الثني بأربع درافيل لأنها تطبق الثني بطريقة أكثر تحكمًا وقابلية للتكرار، لكنها لا تستطيع إلغاء قوانين فيزياء المواد.

هنا يقع المشترون الأقل خبرة في الخطأ. فهم يقارنون السُمك والعرض الاسميين فقط، ثم يفترضون نتائج متشابهة عبر جميع المواد. وهذا ينطوي على مخاطر. فإذا كانت تشكيلة منتجاتك تشمل الفولاذ المقاوم للصدأ أو أجزاء تتطلب استدارة أدق، فينبغي أن تتضمن المناقشة الارتداد المرن، وأقل قطر يمكن تحقيقه، وما إذا كان نظام تحكم الماكينة يدعم الأعمال المتكررة بصورة جيدة.

عندما لا تكون المواصفات موثقة بالكامل، أبقِ الادعاء متحفظًا وحدده للتحقق. فعلى سبيل المثال، يُعد أداء نصف القطر الدقيق عند حافة نطاق السعة أمرًا ينبغي تأكيده بعينات فعلية أو بظروف اختبار المصنع【يتطلب التحقق】.

مزايا التشكيل حقيقية، ولكن فقط إذا كانت تناسب عملك

غالبًا ما يصف الناس ماكينات الأربع درافيل بأنها أكثر دقة وكفاءة، وهذا صحيح عمومًا. لكن هذه الكلمات لا تصبح مفيدة إلا عند ترجمتها إلى نتائج في أرضية الورشة.

بالنسبة لورش التصنيع حسب الطلب، يأتي توفير الوقت غالبًا من استقرار الإعداد. أما بالنسبة لخطوط الإنتاج، فيأتي من الاتساق. وهاتان فائدتان مختلفتان، ومن المفيد أن تكون واضحًا بشأن أيهما أهم بالنسبة إليك.

يدعم خط الدرفلة الجيد عادةً تجهيز في المراحل السابقة واللاحقة

هذه تفصيلة تتجاهلها كثير من المقالات. لا تبدأ جودة درفلة الألواح عند الدرافيل. إذ يمكن لحالة الحواف، والدقة البعدية، وتجهيز اللحام أن تؤثر جميعها في النتيجة النهائية. فإذا وصل اللوح بحواف غير متسقة أو نتوءات أو تجهيز شطف رديء، فقد تحصل مع ذلك على غلاف مثني، لكن جودة التجميع الأولي واللحام ستتضرر لاحقًا.

في بيئات التصنيع الثقيلة مثل أوعية الضغط، والغلايات، وبناء السفن، والآلات الثقيلة، غالبًا ما تقيّم الورش معدات الدرفلة إلى جانب معدات تجهيز الحواف لهذا السبب. على سبيل المثال، قد تكون ماكينة قطع الأنابيب وشطف الحواف ذات صلة عندما يتطلب سير العمل أيضًا شطوفًا مستقيمة أو مائلة أو على شكل U/V/K في تمريرة واحدة. واستنادًا إلى بيانات المنتج المقدمة، فإن هذه الماكينة مخصصة للفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم، بسماكة معالجة قياسية من 6–80mm، وإصدارات للخدمة الشاقة تصل إلى 6–400mm، وضبط لزاوية الشطف من 0° إلى 90°، وتغذية يتم التحكم بها عبر VFD بمعدل 0.13–1.0 m/min. ولا يزال ينبغي التحقق من هذه الأرقام مقارنةً بالعمل الفعلي وإعداد الأدوات، لكنها تعطي صورة مفيدة عن موضع استخدامها.

والهدف ليس الجمع بين الماكينات لمجرد ذلك. بل إن التجهيز الأنظف يميل إلى جعل الدرفلة ومحاذاة الوصلة واللحام تسير بسلاسة أكبر.

ما الذي يجب سؤاله قبل أن تقرر أن الماكينة «دقيقة»

الدقة في درفلة الألواح ليست رقمًا واحدًا. اسأل عن نوع الدقة الذي يقصده المورد. هل هي الاستدارة؟ قابلية التكرار بين الدفعات؟ استقامة الحافة بعد الثني المسبق؟ سماحية القطر النهائي؟ تهتم الورش المختلفة بمخرجات مختلفة.

• ما هو نطاق المواد الشائع الذي تتم معالجته فعليًا، وليس فقط الحد الأقصى للتصنيف؟
• كيف يتم التحكم في تزامن الدرافيل الجانبية؟
• هل يمكن للماكينة تخزين إعدادات متكررة للأقطار المتكررة؟
• ما مقدار تدخل المشغل المطلوب عادةً للثني المسبق والإغلاق؟
• ما الدعم المتاح للتركيب والتدريب واستكشاف الأعطال وإصلاحها بعد البيع؟

تكشف هذه الأسئلة عادةً أكثر مما يمكن أن يكشفه أي كتيب عام.

بعض نقاط المخاطر التي تستحق التحقق المبكر

إحداها هي الشراء بسعة زائدة. يختار بعض المشترين ماكينة بناءً على أعمال ثقيلة نادرة ثم يستخدمونها غالبًا لمواد أخف، حيث يصبح التحكم عند الحد الأدنى مهمًا بقدر أهمية القوة عند الحد الأعلى. والنقطة الأخرى هي التقليل من متطلبات المناولة. فقد تحتاج الألواح الكبيرة إلى طاولات دعم أو أجهزة تغذية أو تنسيق مع الرافعة للحصول على الإنتاجية المتوقعة من ماكينة الدرفلة نفسها.

تحقق أيضًا من كيفية تعريف الشركة المصنعة للمعايير وممارسات الجودة. ففي هذا السوق، تنتشر التصريحات المتعلقة بأنظمة ISO9001 والتصميم المرتبط بعلامة CE، لكن ينبغي أن يتوافق النطاق وقابلية التطبيق دائمًا مع الماكينة الموردة وسوق الوجهة. وعندما تكون الوثائق مهمة لمشروعك، اطلب مجموعة الملفات الدقيقة بدلًا من الاعتماد على ادعاءات عامة.

تفيد شركة Wuxi Samgins International Trade Co.,Ltd، ومقرها ووشي بمقاطعة جيانغسو، بأن لديها خبرة في بيع مجموعة واسعة من معدات التصنيع والماكينات، بما في ذلك ماكينات درفلة الألواح، وماكينات الثني، ومعدات القطع CNC، وأنظمة اللحام، وآلات خطوط الإنتاج ذات الصلة. وتذكر الشركة أن الإنتاج والتصميم منظمان وفقًا لشهادة نظام الجودة ISO9001 ومعايير CE للاتحاد الأوروبي. وكما هو الحال مع أي عملية شراء صناعية، فإن الخطوة التالية المناسبة هي مطابقة هذه القدرات العامة مع الطراز المحدد ورسومات الأجزاء ودرجات المواد ومتطلبات القبول التي لديك فعليًا.

ما الذي يستند إليه القرار العملي عادةً

إذا كنت لا تزال في مرحلة البحث، فقيّم ماكينة الثني بأربع درافيل بدرجة أقل من خلال الادعاءات البارزة وبدرجة أكبر من خلال مدى هدوئها في حل المشكلات اليومية: تثبيت اللوح، والحفاظ على المحاذاة، وتقليل الأطراف المسطحة، وإنتاج انحناءات قابلة للتكرار دون تصحيح مفرط من المشغل.

لهذا السبب تُستخدم هذه الماكينات على نطاق واسع. ليس لأن المفهوم معقد، بل لأن الآليات عملية. إذ تثبت الدرافيل العلوية والسفلية المادة، وتشكلها الدرافيل الجانبية بتحكم أكبر. والنتيجة، عندما تكون الماكينة ملائمة للعمل بشكل صحيح، هي ثني مسبق أكثر سلاسة، واستقرار أفضل في التشكيل، ومفاجآت أقل أثناء التجميع الأولي.

قبل إعداد قائمة مختصرة بالطرازات، جهّز ثلاثة أمور: نطاق المواد الفعلي لديك، وأقطارك المستهدفة، ومستوى الاستدارة أو تطابق الوصلة الذي تتطلبه عملياتك اللاحقة. أدخل هذه الأمور في المناقشة، وسيصبح من الأسهل بكثير تحديد ما إذا كانت ماكينة ثني بأربع درافيل معينة مناسبة فعلًا أم أنها تبدو جيدة فقط على الورق.
