الثني بالسحب الدوّار مقابل الثني بالدرفلة: أيهما يناسب أعمال الأنابيب ذات نصف القطر الضيق؟

الخطأ الرئيسي في هذه المقارنة هو التعامل مع الثني بالسحب الدوّار والثني بالدرفلة باعتبارهما طريقتين متبادلتين لثني الأنابيب. فهما ليسا كذلك. عندما تتطلب المهمة نصف قطر خط مركزي ضيقاً، واتجاهاً مضبوطاً، وهندسة قابلة للتكرار من قطعة إلى أخرى، يبدأ نطاق اختيار العملية في التضيق قبل أن يناقش أي شخص السعر. ولهذا السبب يستمر ظهور الثني بالسحب الدوّار في التقييمات الفنية لأنظمة العادم، والدرابزين، وهياكل الأثاث، والخطوط الهيدروليكية، وتجميعات الأنابيب الهيكلية، ومكونات الماكينات المصنعة، حيث يكون الثني سمة محددة لا مجرد انحناء عام.

للثني بالدرفلة مكانه، وهو في العديد من الورش الحل الأكثر عملية للأقواس كبيرة نصف القطر، والأشكال المنحنية الممتدة، والأعمال من نوع الحلقات. ولكن عندما يصبح نصف القطر ضيقاً مقارنةً بقطر الأنبوب، تصبح حدود العملية أوضح. ولا تقتصر المسألة ببساطة على إمكانية ثني الأنبوب أم لا، بل تتمثل في إمكانية ثنيه بالشكل المطلوب، مع مستوى مقبول من التبيّض، وحالة السطح، والتحكم في الارتداد المرن، والدقة الموضعية، دون إنشاء إعداد غير مستقر أو يعتمد بدرجة كبيرة على تصحيح المشغّل.

ما الذي يفصل فعلياً بين العمليتين

يشكّل الثني بالسحب الدوّار الأنبوب حول قالب ثني ذي نصف قطر ثابت. يُثبت الأنبوب ويُسحب حول ذلك القالب، غالباً باستخدام قوالب ضغط، وعند الحاجة باستخدام دعم داخلي مثل المندريل أو مساعدة ماسحة خارجية، بحسب سماكة الجدار والمادة ومتطلبات الجودة. وهذا مهم لأن نصف قطر الثني لا يتم «الاقتراب منه» تدريجياً، بل يُحدد بواسطة العِدَد.

يعمل الثني بالدرفلة بطريقة مختلفة. تقوم ثلاث بكرات، أو أكثر أحياناً في الأنظمة المتخصصة، بتغذية المادة وثنيها تدريجياً. ويتشكل نصف القطر على مراحل من خلال الضغط والتمريرات المتكررة. وهذا فعال لأنصاف الأقطار الواسعة والمنحنيات الطويلة والملساء، وخاصة عندما تكون مماسات الثني الدقيقة أقل أهمية من تحقيق الشكل العام. وفي أعمال الأنابيب والمقاطع، يمكن أن تكون هذه طريقة إنتاج مفيدة جداً. لكنها ليست محسّنة بطبيعتها للسمات ذات نصف القطر الضيق.

يفسر هذا التمييز معظم الفروقات اللاحقة. فالثني بالسحب الدوّار عملية للتحكم في الهندسة، بينما الثني بالدرفلة عملية تشكيل تدريجي. وإذا كان الهدف التصميمي هو ثني دقيق في موضع معلوم، فهذان نقاشان مختلفان منذ البداية.

لماذا تشير أعمال الأنابيب ذات نصف القطر الضيق عادةً إلى الثني بالسحب الدوّار

يزيد الثني ذو نصف القطر الضيق الإجهاد على الجدار الخارجي والضغط على الجدار الداخلي. وكلما كان الثني أضيق بالنسبة إلى القطر وسماكة الجدار، زادت صعوبة تجنب التسطح والتجعد وترقق الجدار وفقدان التحكم في الأبعاد. يعالج الثني بالسحب الدوّار ذلك باستخدام عِدَد مخصصة وتقييد مضبوط. وهذا هو السبب الأساسي لتفضيله في أعمال الأنابيب المتطلبة.

بالنسبة للمقيّمين الفنيين، تكون أربعة معايير عادةً أهم من نصف قطر الثني المعلن:

الخلاصة العملية واضحة. إذا حدد الرسم مماساً قصيراً وثنياً مدمجاً وملاءمة دقيقة في المراحل اللاحقة، فإن الثني بالسحب الدوّار يوفر عادةً المسار الأنظف للامتثال. وإذا كان المطلوب قوساً واسعاً مع تركيز أقل على نقاط بدء الثني وإنهائه بدقة، فقد يكون الثني بالدرفلة أبسط وأكثر اقتصاداً.

متى يبقى الثني بالدرفلة منطقياً

سيكون استبعاد الثني بالدرفلة خطأً. فهو يظل العملية المناسبة في العديد من بيئات التصنيع، ولا سيما عندما تُعرّف القطعة بالانحناء على امتداد طولها بدلاً من ثني أو ثنيين مدمجين. وغالباً ما تندرج المقاطع المعمارية، والإطارات، والواقيات، والدعامات الأنبوبية الكبيرة، والمكونات من نوع الحلقات ضمن هذه الفئة. وبالنسبة لهذه الأجزاء، يمكن أن تكون القدرة على تغذية المادة باستمرار وتشكيل نصف قطر دون قوالب ثني مخصصة ميزة حقيقية.

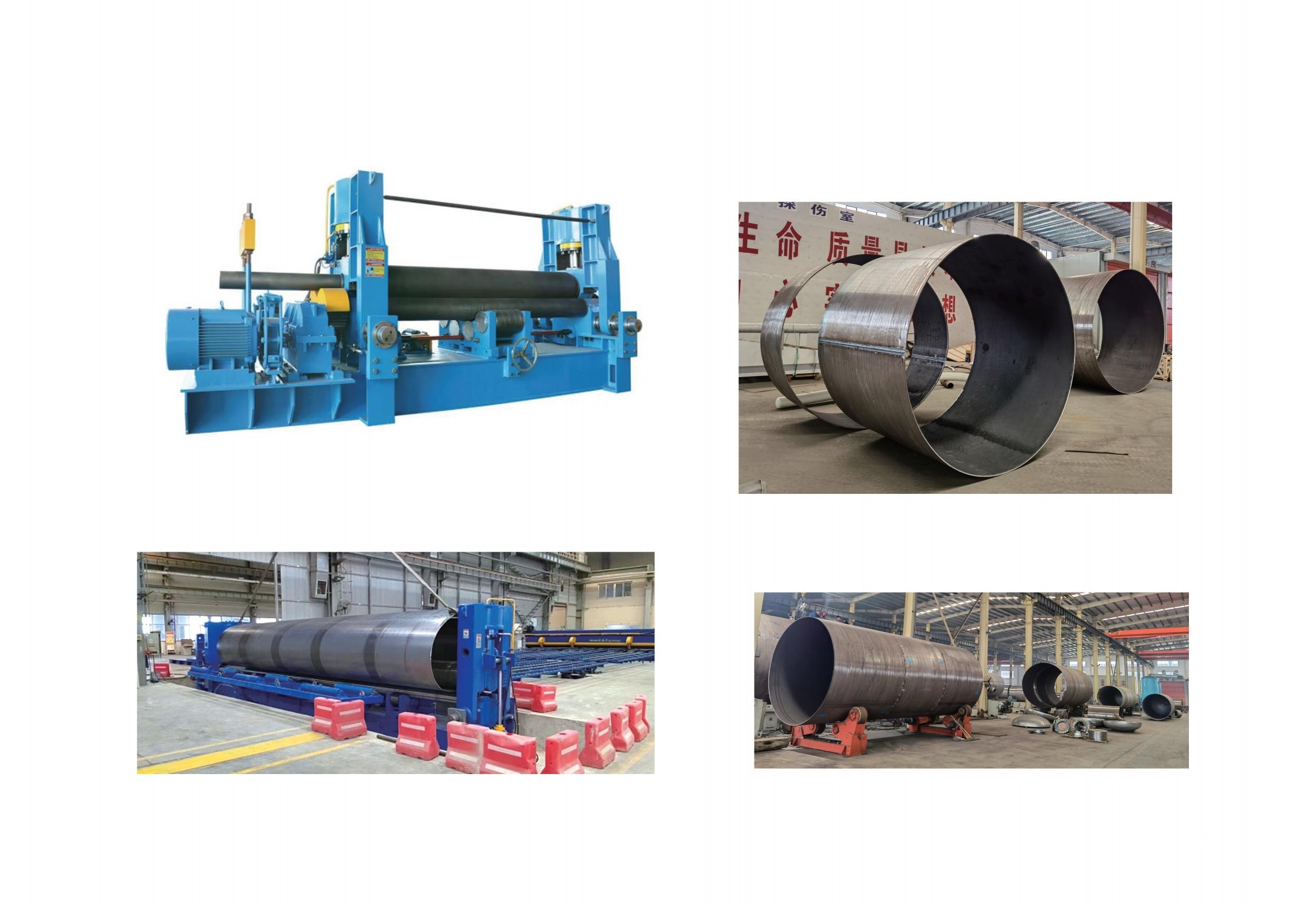

ولهذا السبب أيضاً يهم مشهد معدات التشكيل الأوسع. ففي التصنيع الأثقل، غالباً ما تقيم الورش تقنيات الثني جنباً إلى جنب بدلاً من تقييمها بمعزل عن بعضها. إن ماكينة مثلماكينة ثني ميكانيكية بثلاث بكرات مخصصة لمهام تصنيع المعادن التي تشمل الفولاذ والصفائح السميكة، بما في ذلك قطع العمل الأسطوانية والمخروطية والبيضاوية والقوسية الشكل. وهذا ليس ثنياً للأنابيب بالسحب الدوّار، لكنه يعكس منطق الاختيار نفسه: فالتشكيل القائم على البكرات فعال للغاية عندما تتطور الهندسة تدريجياً ويكون حجم قطعة العمل ملائماً للدرفلة بدلاً من الثني المحدد بالقالب. وبالنسبة لسماكات الصفائح التي تبلغ 50 mm أو أكثر، يمكن لهذا النوع من الترتيب أن يوفر الثبات والدقة اللازمين في الإنتاج كبير الحجم.

النقطة المهمة هي ملاءمة العملية. فالدرفلة ليست أدنى مستوى؛ إنها محسّنة لمشكلة شكل مختلفة.

مفاهيم خاطئة شائعة في اختيار العملية

أحد المفاهيم الخاطئة الشائعة هو افتراض أنه إذا استطاعت البكرة في النهاية إجبار الأنبوب على نصف قطر أصغر، فهي بالتالي مناسبة للإنتاج ذي نصف القطر الضيق. في أعمال التقييم، يجب أن يشمل مفهوم «المناسب» قابلية التكرار، ومعدل الهدر، ووقت الإعداد، واتساق المقطع النهائي. إن ثنية واحدة يتم تحقيقها بضبط المشغّل ليست مماثلة لعملية إنتاج مضبوطة.

ومفهوم آخر هو التركيز على المظهر الخارجي فقط. فقد يبدو الثني مقبولاً من مسافة، مع استمرار وجود تبيّض مفرط، أو طول أرجل غير متسق، أو انخفاض في سماكة الجدار يسبب مشكلات أثناء التجميع أو الخدمة. ويصبح هذا أكثر خطورة في المكونات التي تتصل بالتركيبات، أو الأختام، أو الأنابيب المتزاوجة، أو خلايا اللحام الروبوتية، حيث يتراكم الانحراف الموضعي بسرعة.

هناك أيضاً ميل إلى مقارنة حمولة الماكينة أو حجمها العام بدلاً من مقارنة كيفية تحكم كل عملية في تدفق المادة. في أعمال الأنابيب ذات نصف القطر الضيق، يكون التحكم في تدفق المادة غالباً أكثر حسماً من قوة التشكيل الخام. ولهذا يمكن أن يكون تصميم العِدَد، والتشحيم، وطريقة الدعم، وحالة المادة الحرارية مهماً بقدر أهمية منصة الماكينة نفسها.

ما الذي ينبغي على المقيّمين الفنيين التحقق منه قبل اتخاذ القرار

ابدأ بالنسبة بين نصف قطر الثني والقطر الخارجي للأنبوب وسماكة الجدار. تحدد هذه العلاقة ما إذا كانت المهمة اعتيادية أو هامشية أو يحتمل أن تتطلب دعماً داخلياً وتحكماً أكثر صرامة في العملية. ثم انظر إلى المادة نفسها. فالفولاذ الطري، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والأنابيب عالية المتانة لا تستجيب بالطريقة ذاتها في ظروف الثني الضيق. ويمكن لسلوك الارتداد المرن وخطر ترك علامات على السطح أن يغيرا توصية الماكينة.

بعد ذلك، راجع القطعة باعتبارها سمة تجميعية، لا مجرد ثني. وتشمل الأسئلة الجديرة بالطرح:

• هل يحتاج الثني إلى اتجاه ثابت بالنسبة إلى الثقوب أو تشكيلات النهايات أو الحوامل الملحومة؟
• هل أطوال المماسات قصيرة بما يكفي لتعقيد التثبيت أو الدعم؟
• هل سيؤثر تشوه المقطع في التدفق أو الإحكام أو الإدخال أو القبول الجمالي؟
• هل حجم الإنتاج مرتفع بما يكفي لتبرير العِدَد المخصصة؟
• هل ستتطلب الثنيات المتعددة في القطعة الواحدة دوراناً مفهرساً وتحكماً صارماً في التسلسل؟

كلما كانت الإجابة نعم بصورة متكررة، أصبح الثني بالسحب الدوّار المرشح المرجح أكثر. ليس بصورة تلقائية، ولكن بمعدل كافٍ يجعله عملية الأساس قيد المراجعة.

سياق الإنتاج مهم أيضاً. تعمل Wuxi Samgins International Trade Co.,Ltd عبر نطاق واسع من معدات التصنيع والماكينات، بما في ذلك ماكينات ثني الأنابيب، وماكينات درفلة الصفائح، وأنظمة CNC، وأتمتة اللحام، والآلات ذات الصلة الموردة إلى أسواق خارجية مختلفة. وفي هذا النوع من بيئات المعدات، يتمثل الدرس المتكرر في أن اختيار العملية نادراً ما يُحسم بمعيار واحد. فعادةً ما يقارن المشترون الذين يحققون أفضل نتيجة على المدى الطويل بين طريقة التشكيل، وعبء العِدَد، وحساسية المشغّل، وملاءمة المراحل اللاحقة معاً. وهذا صحيح خصوصاً عندما ترفع توقعات الإنتاج المُدار وفق ISO9001 والمعدات الموجهة لمعايير CE مستوى الاتساق فوق عتبة بسيطة مثل «هل يمكنها الثني».

طريقة مفيدة لتأطير القرار

إذا كانت القطعة تحتاج إلى ثني دقيق، في موضع دقيق، وبنصف قطر صغير مقارنة بحجم الأنبوب، فإن الثني بالسحب الدوّار يكون عادةً العملية التي ينبغي تقييمها أولاً. ولا تكمن ميزته في أنه يثني كل شيء بصورة أفضل، بل في أنه يوفر تحكماً أدق عندما يكون الثني نفسه سمة هندسية حرجة.

أما إذا كانت القطعة في الحقيقة منحنى طويلاً وناعمًا، أو مقطعاً مدرفلاً كبير نصف القطر حيث تكون نقاط بدء الثني وإنهائه الدقيقة أقل أهمية، فيبقى الثني بالدرفلة مطروحاً لأسباب وجيهة. وفي تطبيقات التشكيل الثقيل المجاورة، توضح معدات مثلماكينة ثني ميكانيكية بثلاث بكرات مدى فعالية التشكيل القائم على البكرات عندما تتوافق الهندسة وسماكة المادة مع تلك الطريقة.

لكن في أعمال الأنابيب ذات نصف القطر الضيق، فإن السؤال الحاسم ليس أي العمليتين أكثر تنوعاً بصورة عامة. بل أيهما يتحكم في أنماط الفشل المحددة التي لا تستطيع قطعتك تحملها. وبمجرد الإجابة عن هذا السؤال بصدق، تصبح الفجوة بين الثني بالدرفلة والثني بالسحب الدوّار أوضح بكثير.
