Ротационная гибка с протяжкой и роликовая гибка: что подходит для труб с малым радиусом гиба?

Главная ошибка в этом сравнении — считать ротационную гибку с протяжкой и роликовую гибку взаимозаменяемыми способами изгиба труб. Это не так. Когда работа требует малого радиуса по осевой линии, контролируемой ориентации и повторяемой геометрии от детали к детали, выбор процесса начинает сужаться ещё до обсуждения цены. Именно поэтому ротационная гибка с протяжкой постоянно рассматривается при технической оценке выхлопных систем, поручней, мебельных каркасов, гидравлических линий, конструкционных трубных сборок и изготовленных машинных компонентов, где изгиб является заданным конструктивным элементом, а не просто общей криволинейной формой.

Роликовая гибка имеет своё место, и во многих цехах она является более практичным решением для дуг большого радиуса, плавных профилей и кольцевых изделий. Но когда радиус становится малым по отношению к диаметру трубы, ограничения процесса становятся более очевидными. Вопрос не только в том, можно ли согнуть трубу. Вопрос в том, можно ли согнуть её до требуемой формы с приемлемой овальностью, состоянием поверхности, контролем пружинения и точностью позиционирования, не создавая нестабильную наладку или процесс, чрезмерно зависящий от корректировок оператора.

Что действительно отличает эти два процесса

Ротационная гибка с протяжкой формует трубу вокруг гибочного шаблона фиксированного радиуса. Труба зажимается и протягивается вокруг этого шаблона, часто с использованием прижимных колодок и, при необходимости, внутренней опоры, такой как оправки, или внешней поддержки гладильной колодкой, в зависимости от толщины стенки, материала и требований к качеству. Это важно, поскольку радиус гиба не достигается постепенно. Он задаётся оснасткой.

Роликовая гибка работает иначе. Три ролика, а иногда и больше в специализированных системах, постепенно подают и изгибают материал. Радиус формируется поэтапно за счёт давления и повторных проходов. Это эффективно для больших радиусов и длинных плавных кривых, особенно когда точные касательные точки гиба менее важны, чем достижение общего профиля. В работе с трубами и профилями это может быть очень полезным производственным методом. Однако он изначально не оптимизирован для элементов с малым радиусом.

Это различие объясняет большую часть последующих отличий. Ротационная гибка с протяжкой — это процесс контроля геометрии. Роликовая гибка — это процесс постепенного формообразования. Если конструкторский замысел предполагает точный изгиб в известном месте, это с самого начала требует иного подхода.

Почему работа с трубами малого радиуса обычно предполагает ротационную гибку с протяжкой

Изгиб малого радиуса увеличивает растяжение наружной стенки и сжатие внутренней стенки. Чем меньше радиус изгиба относительно диаметра и толщины стенки, тем труднее избежать сплющивания, образования складок, утонения стенки и потери контроля размеров. Ротационная гибка с протяжкой решает эту задачу с помощью специализированной оснастки и контролируемого удержания. Это основная причина, по которой она предпочтительна для сложной обработки труб.

Для технических специалистов обычно важнее заявленного радиуса гиба четыре критерия:

Практический вывод прост. Если на чертеже указаны короткий прямой участок, компактный изгиб и точная последующая стыковка, ротационная гибка с протяжкой обычно обеспечивает более надёжный путь к соответствию требованиям. Если требуется широкая дуга с меньшим акцентом на точные точки начала и окончания изгиба, роликовая гибка может быть проще и экономичнее.

Когда роликовая гибка по-прежнему целесообразна

Было бы ошибкой отвергать роликовую гибку. Она остаётся правильным процессом во многих производственных условиях, особенно когда деталь определяется кривизной по длине, а не одним или двумя компактными изгибами. Архитектурные профили, рамы, ограждения, крупные трубчатые опоры и кольцевые компоненты часто относятся к этой категории. Для таких деталей возможность непрерывно подавать материал и формировать радиус без специальных гибочных шаблонов может быть существенным преимуществом.

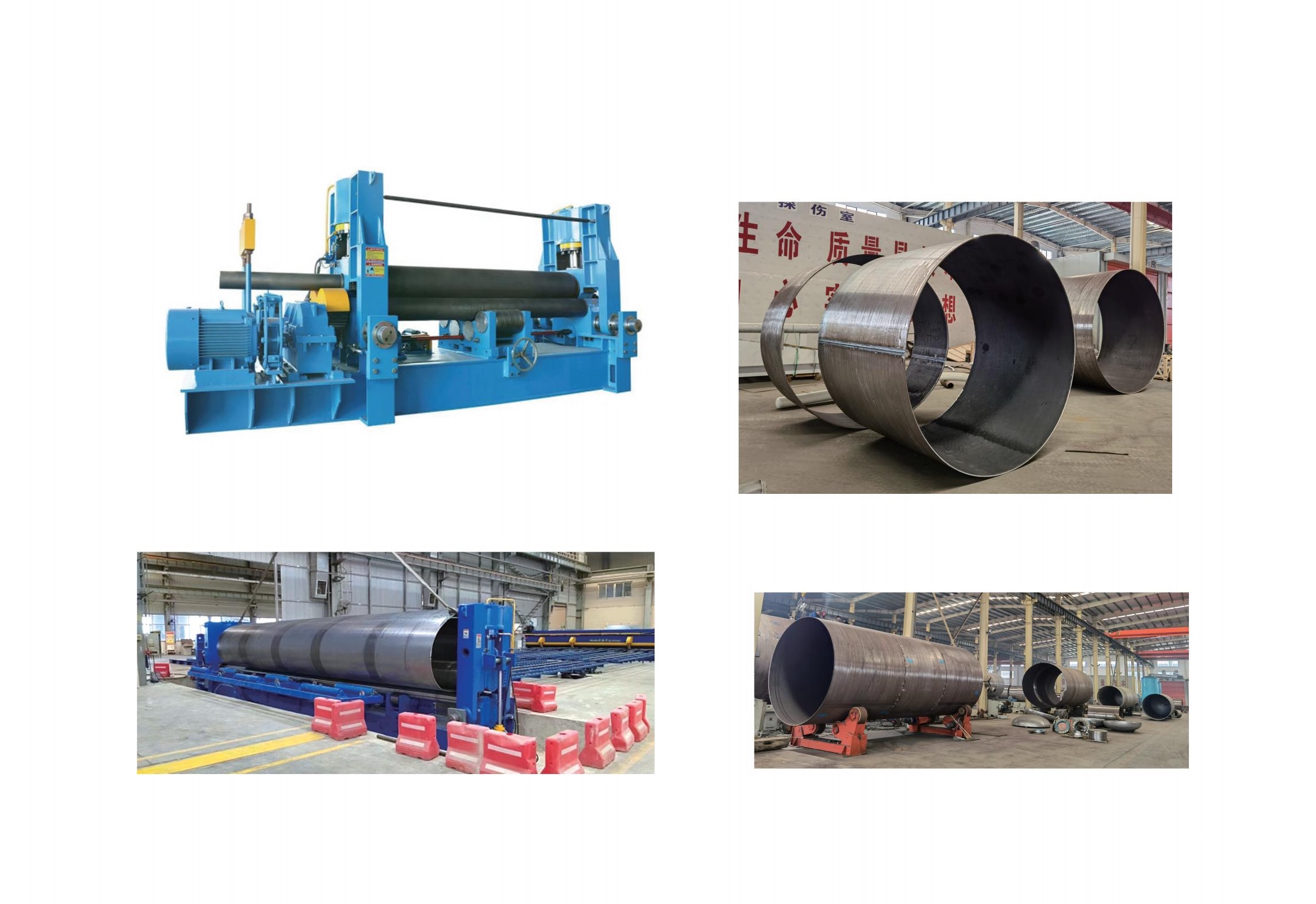

Именно поэтому важен более широкий спектр формовочного оборудования. В более тяжёлом производстве цеха часто оценивают технологии гибки параллельно, а не изолированно. Такое оборудование, какМеханизированный гибочный станок с 3 роликами, предназначено для задач металлообработки стали и более толстых листов, включая цилиндрические, конические, эллиптические и дугообразные заготовки. Это не ротационная гибка труб с протяжкой, однако здесь действует та же логика выбора: формование на роликах высокоэффективно, когда геометрия развивается постепенно, а масштаб заготовки делает прокатку предпочтительнее гибки, задаваемой штампом. Для листов толщиной 50 mm и более такая компоновка может обеспечить стабильность и точность, необходимые в крупноформатном производстве.

Важен выбор процесса по задаче. Прокатка не является худшим методом; она оптимизирована для другой задачи формирования формы.

Распространённые заблуждения при выборе процесса

Одно из распространённых заблуждений заключается в предположении, что если ролик в конечном итоге может согнуть трубу до меньшего радиуса, то он подходит для производства изгибов малого радиуса. При оценке пригодность должна включать повторяемость, уровень брака, время наладки и стабильность готового сечения. Единичный изгиб, достигнутый корректировкой оператором, не равен контролируемому производственному процессу.

Другое заблуждение — сосредоточиваться только на внешнем виде. Изгиб может выглядеть приемлемо издалека, но при этом иметь чрезмерную овальность, нестабильную длину прямых участков или уменьшение толщины стенки, создающее проблемы при сборке или эксплуатации. Это становится серьёзнее в компонентах, соединяемых с приспособлениями, уплотнениями, сопрягаемыми трубами или роботизированными сварочными ячейками, где отклонения положения быстро накапливаются.

Также существует тенденция сравнивать тоннаж станков или общий размер оборудования вместо сравнения того, как каждый процесс контролирует течение материала. При обработке труб с малым радиусом контроль течения материала часто важнее, чем чистое усилие формования. Поэтому конструкция оснастки, смазка, метод поддержки и состояние материала могут иметь такое же значение, как и сама платформа станка.

Что техническим специалистам следует проверить перед принятием решения

Начните с соотношения между радиусом гиба, наружным диаметром трубы и толщиной стенки. Это соотношение определяет, является ли задача стандартной, предельной или, вероятно, потребует внутренней опоры и более строгого контроля процесса. Затем рассмотрите сам материал. Низкоуглеродистая сталь, нержавеющая сталь, алюминиевые сплавы и трубы повышенной прочности по-разному реагируют в условиях гибки малого радиуса. Поведение при пружинении и риск образования следов на поверхности могут изменить рекомендации по выбору станка.

После этого рассмотрите деталь как элемент сборки, а не только как изгиб. Стоит задать следующие вопросы:

• Требуется ли фиксированная ориентация изгиба относительно отверстий, концевых форм или приваренных кронштейнов?
• Являются ли длины касательных участков достаточно короткими, чтобы усложнить зажим или поддержку?
• Повлияет ли деформация сечения на поток, герметизацию, вставку или соответствие косметическим требованиям?
• Достаточно ли велик объём производства, чтобы оправдать специализированную оснастку?
• Потребуют ли несколько изгибов в одной детали индексированного поворота и строгого контроля последовательности?

Чем чаще ответ будет положительным, тем вероятнее, что ротационная гибка с протяжкой станет подходящим кандидатом. Не автоматически, но достаточно часто, чтобы она была базовым процессом для рассмотрения.

Производственный контекст также имеет значение. Wuxi Samgins International Trade Co.,Ltd работает с широким спектром оборудования для изготовления изделий и станкостроения, включая трубогибочные станки, листогибочные вальцы, системы CNC, сварочную автоматизацию и связанное оборудование, поставляемое на различные зарубежные рынки. В такой среде оборудования постоянно подтверждается, что выбор процесса редко определяется одним параметром. Покупатели, получающие наилучший долгосрочный результат, обычно совместно сравнивают метод формования, нагрузку по оснастке, чувствительность к действиям оператора и последующую стыковку. Это особенно актуально, когда требования к производству под управлением ISO9001 и оборудованию, ориентированному на CE, повышают требования к стабильности выше простого порога «можно ли согнуть».

Полезный подход к формулированию решения

Если детали требуется точный изгиб в точном месте и с радиусом, малым относительно размера трубы, ротационную гибку с протяжкой обычно следует оценивать в первую очередь. Её преимущество не в том, что она лучше сгибает всё. Её преимущество заключается в более строгом контроле, когда сам изгиб является критически важным конструктивным элементом.

Если деталь представляет собой длинную плавную кривую или прокатный участок большого радиуса, где точные точки начала и окончания изгиба менее критичны, роликовая гибка часто остаётся обоснованным вариантом. В смежных областях тяжёлого формования такое оборудование, какМеханизированный гибочный станок с 3 роликами, демонстрирует эффективность формования на роликах, когда геометрия и толщина материала соответствуют этому методу.

Однако для труб малого радиуса решающий вопрос заключается не в том, какой процесс в целом более универсален. Важно, какой из них контролирует конкретные виды дефектов, которые ваша деталь не может допустить. После честного ответа на этот вопрос разница между роликовой гибкой и ротационной гибкой с протяжкой обычно становится намного яснее.
