Curvado por arrastre rotativo frente a curvado por rodillos: ¿cuál es adecuado para trabajos con tubos de radio reducido?

El principal error en esta comparación es considerar el curvado por arrastre rotativo y el curvado por rodillos como métodos intercambiables para curvar tubos. No lo son. Cuando un trabajo requiere un radio de línea central reducido, una orientación controlada y una geometría repetible de una pieza a otra, la elección del proceso ya empieza a delimitarse antes de que alguien hable de precio. Por eso el curvado por arrastre rotativo aparece repetidamente en las evaluaciones técnicas de sistemas de escape, pasamanos, bastidores de muebles, líneas hidráulicas, conjuntos de tubos estructurales y componentes de maquinaria fabricados, donde la curva es una característica definida y no solo una curvatura general.

El curvado por rodillos tiene su lugar y, en muchos talleres, es la solución más práctica para arcos de gran radio, perfiles de curvatura suave y trabajos de tipo anillo. Sin embargo, cuando el radio se reduce en relación con el diámetro del tubo, los límites del proceso se hacen más evidentes. La cuestión no es simplemente si el tubo puede curvarse. La cuestión es si puede curvarse a la forma requerida, con una ovalidad, condición superficial, control de recuperación elástica y precisión posicional aceptables, sin crear una configuración inestable o excesivamente dependiente de la corrección del operario.

Qué diferencia realmente a los dos procesos

El curvado por arrastre rotativo conforma el tubo alrededor de una matriz de curvado de radio fijo. El tubo se sujeta y se arrastra alrededor de dicha matriz, a menudo con matrices de presión y, cuando es necesario, con soporte interno como mandriles o asistencia externa de alisadores, según el espesor de pared, el material y los requisitos de calidad. Esto es importante porque el radio de curvado no se alcanza gradualmente. Está definido por el utillaje.

El curvado por rodillos funciona de otra manera. Tres rodillos, o a veces más en sistemas especializados, alimentan y curvan progresivamente el material. El radio se desarrolla de forma incremental mediante presión y pasadas repetidas. Esto resulta eficiente para radios amplios y curvas largas y suaves, especialmente cuando las tangentes exactas de curvado son menos críticas que lograr un perfil general. En trabajos con tubos y perfiles, puede ser un método de producción muy útil. Simplemente no está optimizado de forma inherente para características de radio reducido.

Esta distinción explica la mayoría de las diferencias posteriores. El curvado por arrastre rotativo es un proceso de control geométrico. El curvado por rodillos es un proceso de conformado progresivo. Si la intención del diseño es lograr una curva precisa en una ubicación conocida, se trata de conversaciones diferentes desde el principio.

Por qué los trabajos con tubos de radio reducido suelen requerir curvado por arrastre rotativo

Una curva de radio reducido aumenta la deformación de la pared exterior y la compresión de la pared interior. Cuanto más cerrada sea la curva en relación con el diámetro y el espesor de pared, más difícil será evitar el aplanamiento, las arrugas, el adelgazamiento de pared y la pérdida de control dimensional. El curvado por arrastre rotativo aborda estos aspectos mediante utillajes específicos y sujeción controlada. Esta es la razón fundamental por la que se prefiere para trabajos exigentes con tubos.

Para los evaluadores técnicos, cuatro criterios suelen importar más que el radio de curvado indicado como titular:

La conclusión práctica es sencilla. Si un plano especifica una tangente corta, una curva compacta y un ajuste posterior preciso, el curvado por arrastre rotativo suele ofrecer la vía más directa para cumplir los requisitos. Si se requiere un arco amplio con menor énfasis en los puntos exactos de inicio y finalización de la curva, el curvado por rodillos puede ser más sencillo y económico.

Dónde sigue teniendo sentido el curvado por rodillos

Descartar el curvado por rodillos sería un error. Sigue siendo el proceso adecuado en muchos entornos de fabricación, especialmente cuando la pieza se define por la curvatura a lo largo de su longitud en lugar de por una o dos curvas compactas. Las secciones arquitectónicas, bastidores, protecciones, soportes tubulares grandes y componentes de tipo anillo suelen pertenecer a esta categoría. Para estas piezas, la capacidad de alimentar el material de forma continua y desarrollar un radio sin matrices de curvado específicas puede ser una ventaja real.

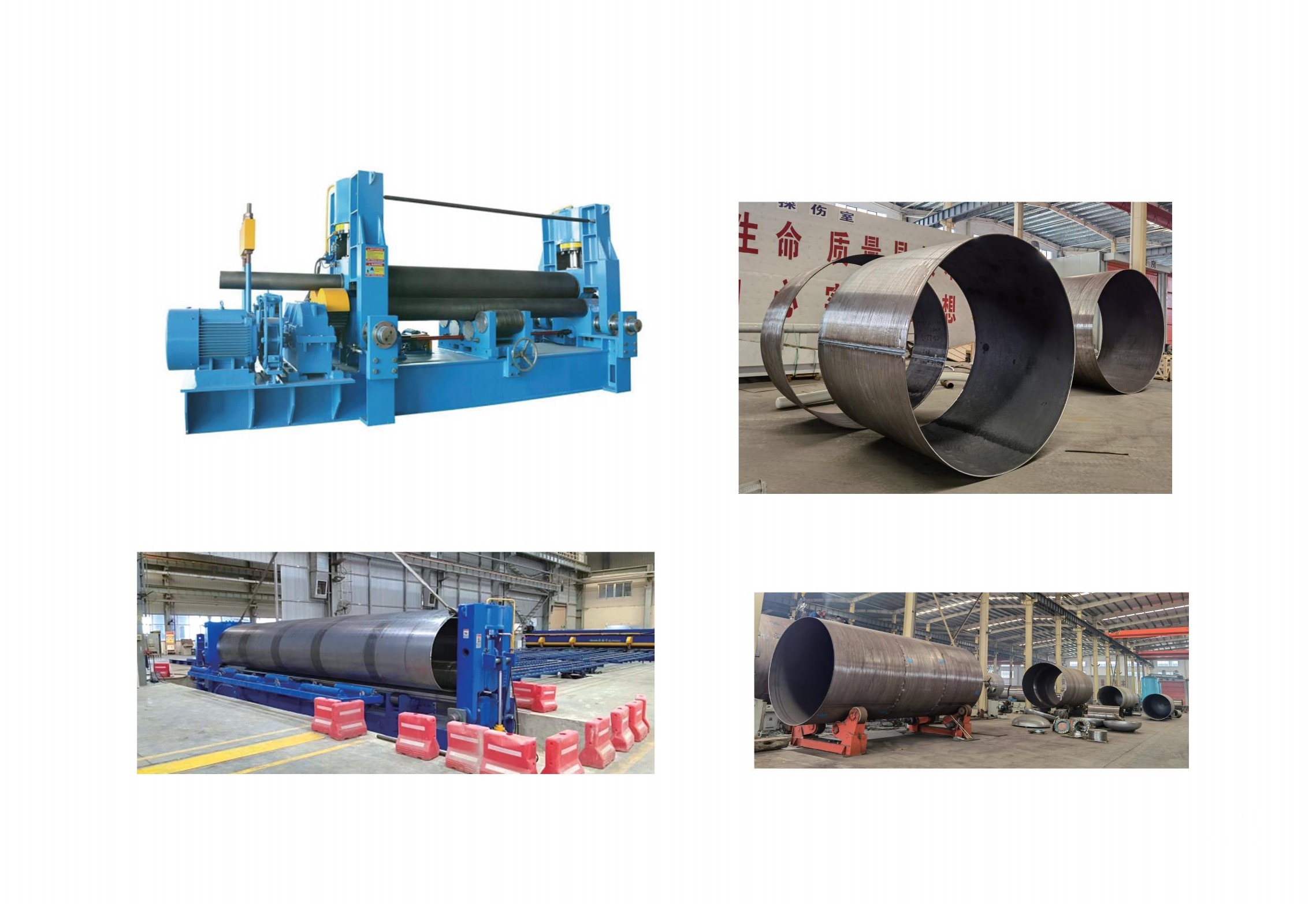

Esta es también la razón por la que importa el panorama más amplio de los equipos de conformado. En la fabricación pesada, los talleres suelen evaluar las tecnologías de curvado de forma conjunta, en lugar de considerarlas aisladamente. Una máquina comoMáquina curvadora motorizada de 3 rodillos está diseñada para tareas de fabricación metálica con acero y placas más gruesas, incluidas piezas cilíndricas, cónicas, elípticas y en forma de arco. No se trata de curvado de tubos por arrastre rotativo, pero refleja la misma lógica de selección: el conformado basado en rodillos es muy eficaz cuando la geometría se desarrolla progresivamente y la escala de la pieza favorece el laminado frente al curvado definido por matriz. Para espesores de placa de 50 mm o más, este tipo de configuración puede ofrecer la estabilidad y precisión necesarias en la producción de gran formato.

El punto importante es la adecuación del proceso. El curvado por rodillos no es inferior; está optimizado para un problema de forma diferente.

Malentendidos comunes en la selección de procesos

Un malentendido común consiste en suponer que, si un rodillo puede finalmente forzar el tubo a un radio menor, entonces es adecuado para la producción de radios reducidos. En el trabajo de evaluación, «adecuado» debe incluir repetibilidad, tasa de desperdicio, tiempo de preparación y consistencia de la sección terminada. Una curva única lograda mediante el ajuste del operario no es lo mismo que un proceso de producción controlado.

Otro consiste en centrarse únicamente en la apariencia exterior. Una curva puede parecer aceptable a distancia y, aun así, mostrar una ovalidad excesiva, longitud de tramo inconsistente o reducción de pared que genera problemas durante el montaje o el servicio. Esto se vuelve más grave en componentes conectados a fijaciones, sellos, tubos acoplados o celdas de soldadura robótica, donde la desviación posicional se acumula rápidamente.

También existe una tendencia a comparar el tonelaje de las máquinas o su tamaño general en lugar de comparar cómo controla cada proceso el flujo del material. En trabajos con tubos de radio reducido, el control del flujo del material suele ser más decisivo que la fuerza bruta de conformado. Por eso el diseño del utillaje, la lubricación, el método de soporte y el temple del material pueden ser tan importantes como la propia plataforma de la máquina.

Qué deben comprobar los evaluadores técnicos antes de decidir

Comience con la relación entre el radio de curvado, el diámetro exterior del tubo y el espesor de pared. Esta relación determina si el trabajo es rutinario, límite o probablemente requerirá soporte interno y un control de proceso más estricto. Después, examine el propio material. El acero dulce, el acero inoxidable, las aleaciones de aluminio y los tubos de mayor resistencia no responden de la misma manera en condiciones de curvado cerrado. El comportamiento de recuperación elástica y el riesgo de marcas superficiales pueden modificar la recomendación de la máquina.

Después de eso, revise la pieza como una característica de ensamblaje, no solo como una curva. Entre las preguntas que conviene plantear se incluyen:

• ¿La curva necesita una orientación fija respecto a orificios, conformados de extremo o soportes soldados?
• ¿Las longitudes de tangencia son lo suficientemente cortas como para complicar la sujeción o el soporte?
• ¿La deformación de la sección afectará al flujo, el sellado, la inserción o la aceptación estética?
• ¿El volumen de producción es suficiente para justificar utillajes específicos?
• ¿Las múltiples curvas en una misma pieza requerirán rotación indexada y un estricto control de secuencia?

Cuanto más frecuente sea una respuesta afirmativa, más probable será que el curvado por arrastre rotativo sea el candidato adecuado. No automáticamente, pero con la suficiente frecuencia como para que deba ser el proceso base sometido a evaluación.

El contexto de producción también importa. Wuxi Samgins International Trade Co.,Ltd trabaja con una amplia gama de equipos de fabricación y máquinas herramienta, incluidos dobladoras de tubos, máquinas curvadoras de placas, sistemas CNC, automatización de soldadura y maquinaria relacionada suministrada a distintos mercados internacionales. En este tipo de entorno de equipos, la lección recurrente es que la selección del proceso rara vez se decide por un único parámetro. Los compradores que obtienen el mejor resultado a largo plazo suelen comparar conjuntamente el método de conformado, la carga de utillaje, la sensibilidad al operario y el ajuste posterior. Esto es especialmente cierto cuando la producción gestionada conforme a ISO9001 y las expectativas de equipos orientados a CE exigen una consistencia superior al simple umbral de «puede curvarse».

Una forma útil de plantear la decisión

Si la pieza necesita una curva precisa, en un lugar preciso, con un radio pequeño en relación con el tamaño del tubo, el curvado por arrastre rotativo suele ser el primer proceso que debe evaluarse. Su ventaja no es que curve todo mejor. Su ventaja es que proporciona un control más estricto cuando la propia curva es una característica de ingeniería crítica.

Si la pieza es en realidad una curva larga y suave, o una sección laminada de gran radio en la que los puntos exactos de inicio y finalización de la curva son menos críticos, el curvado por rodillos suele seguir siendo una opción por buenas razones. En aplicaciones adyacentes de conformado pesado, equipos como laMáquina curvadora motorizada de 3 rodillos demuestran lo eficaz que puede ser el conformado basado en rodillos cuando la geometría y el espesor del material se ajustan a ese método.

Sin embargo, para trabajos con tubos de radio reducido, la pregunta decisiva no es qué proceso es más versátil en general. Es cuál controla los modos de fallo específicos que su pieza no puede tolerar. Una vez respondida esta pregunta con honestidad, la diferencia entre el curvado por rodillos y el curvado por arrastre rotativo suele quedar mucho más clara.
