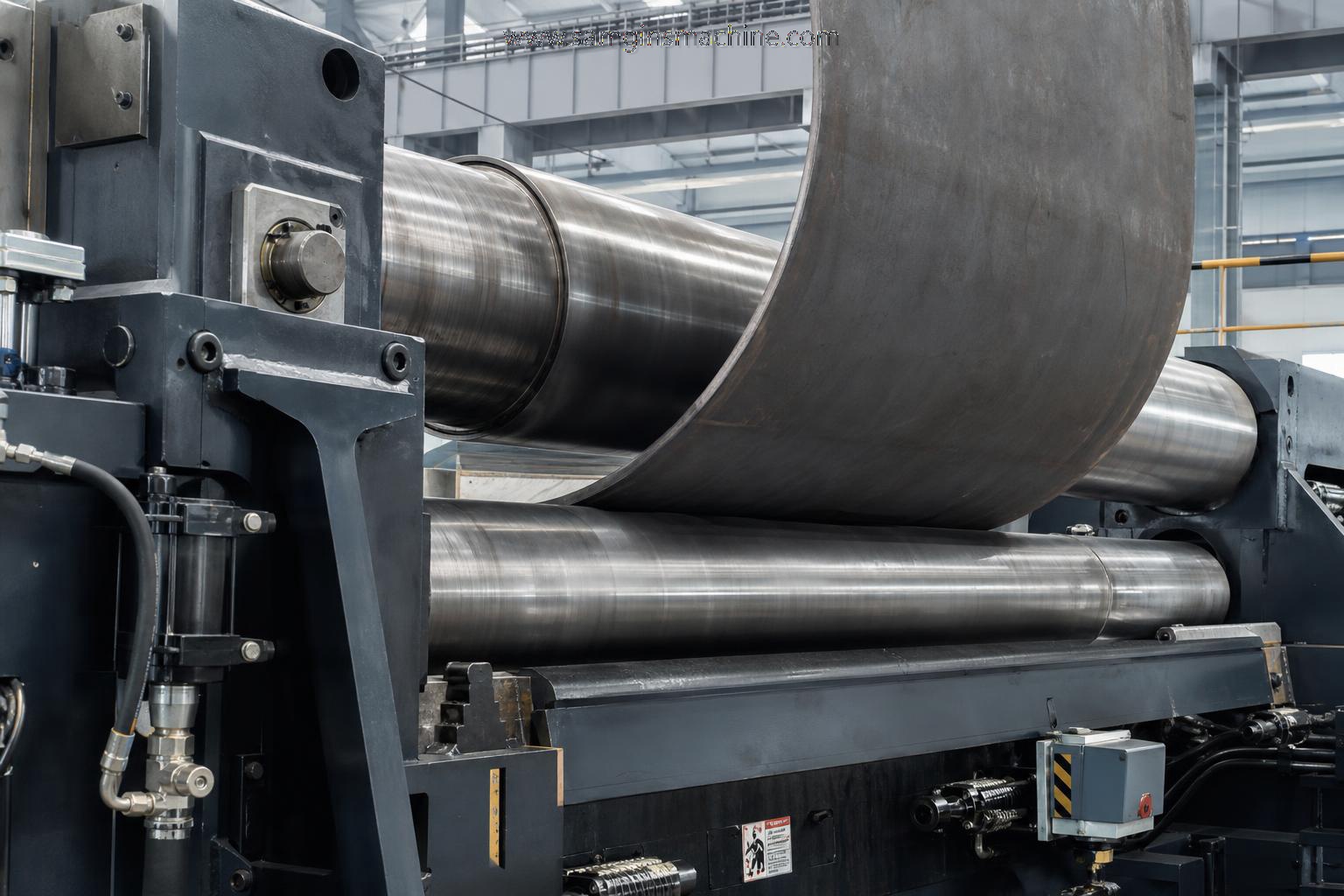

Руководство по выбору 4-валковой листогибочной машины: толщина листа, ширина и варианты управления

Выбор подходящей 4-валковой листогибочной машины может напрямую повлиять на точность формовки, производительность и долгосрочные эксплуатационные расходы. Для специалистов по закупкам, сравнивающих поставщиков, понимание ключевых факторов, таких как допустимая толщина листа, рабочая ширина и варианты управления, необходимо для принятия экономически эффективного инвестиционного решения. В этом руководстве описаны основные технические характеристики и практические аспекты, которые помогут выбрать оборудование, соответствующее вашим производственным потребностям.

Если вы закупаете 4-валковую листогибочную машину, следует избегать ошибки, заключающейся в выборе только по основному показателю в брошюре. Номинальная производительность выглядит простой на бумаге, но фактическая производительность зависит от марки материала, ширины листа, требуемого диаметра, квалификации оператора и конфигурации машины. Покупатели, уже прошедшие через несколько установок, обычно начинают с реальных производственных задач, а не с наибольшего тоннажа, который они могут себе позволить.

Начните с самой толстой реальной заготовки, а не с редкого случая

Поставщики часто указывают максимальную толщину гибки и толщину предварительной подгибки. Это не одно и то же, и для 4-валковой листогибочной машины показатель предварительной подгибки обычно важнее в повседневной работе. Если вашему цеху требуется высокая прямолинейность кромок перед замыканием обечайки, четко запросите оба значения и уточните, для каких условий материала они применимы.

Распространенная ошибка при закупке — использовать мягкую сталь как единственный ориентир. Если ваше производство включает нержавеющую сталь, высокопрочный лист или смешанные партии от разных металлургических заводов, запас по производительности быстро исчезает. Практическая проверка проста: подготовьте три или четыре фактические спецификации листов из истории ваших заказов, включая толщину, ширину, предел текучести при наличии данных и минимальный диаметр вальцовки. Попросите каждого поставщика письменно подтвердить производительность именно для этих задач. Если они отвечают только диапазоном из каталога, этого недостаточно для одобрения закупки.

• Проверьте, указана ли заявленная толщина для листа полной ширины или уменьшенной ширины.
• Подтвердите производительность предварительной подгибки отдельно от производительности вальцовки.
• Уточните, предполагает ли рейтинг использование только углеродистой стали.
• Проверьте минимально достижимый диаметр обечайки при требуемой толщине.

Этот последний пункт часто упускают. Машина может справляться с толщиной, но не обеспечивать нужный вам диаметр без нескольких проходов, нагрева или неприемлемых прямых концов.

Ширина важнее, чем ожидают многие покупатели

Рабочая ширина — это не просто размерный параметр. Она влияет на жесткость рамы, прогиб валков, занимаемую площадь, способ загрузки и энергопотребление. Покупка дополнительной ширины «на всякий случай» кажется безопасной, но слишком большая машина может увеличить стоимость покупки, требования к фундаменту и расход энергии без повышения производительности.

Лучше проанализировать фактическую карту раскроя и профиль заказов. Если большинство задач находится в диапазоне от 1500 мм до 2000 мм, и лишь немногие превышают эти значения, решение становится коммерческим: дешевле ли передавать редкие крупногабаритные работы на аутсорсинг или инвестировать в более крупную 4-валковую листогибочную машину, которая большую часть года работает ниже своей мощности?

Также уточните наличие бочкообразных валков или методов компенсации, если вы обрабатываете более широкие листы, где бочкообразная деформация может повлиять на округлость. Некоторые поставщики включают это в стандартную комплектацию тяжелых моделей, а некоторые — нет. Это стоит проверить до построчного сравнения цен.

Не сравнивайте машины, не определив требования к допускам

Отделы закупок часто запрашивают «хорошую точность», но эта формулировка слишком расплывчата для защиты закупки. Допуск по округлости, повторяемость, выравнивание кромок и контроль пружинения следует обсуждать на раннем этапе. Если готовая деталь используется для изготовления сосудов под давлением, металлоконструкций, резервуаров, конусов или обычных обечаек из листового металла, требования к допускам меняются, и спецификация машины также должна меняться.

Когда поставщик говорит, что его машина подходит для вашей отрасли, спросите, что обеспечивает повторяемость: точность позиционирования валков, стабильность гидравлики, обратная связь энкодера, компенсация оператором или хранение рецептов в CNC. Именно здесь часто проявляется разница между дешевыми и дорогими предложениями. Более низкая цена может по-прежнему подходить для задачи, но только если ваше производство может принять больше ручной регулировки и доработки.

Варианты управления должны соответствовать структуре ваших партий

Не каждому покупателю требуется высококлассный пакет CNC. Для коротких серий с опытными операторами может быть достаточно базовой системы NC или системы с ручным управлением. Для повторяющихся заказов, ограниченного количества персонала или многосменного производства программируемое управление обычно окупается быстрее, чем ожидается, поскольку сокращает различия в настройках и время пробной вальцовки.

Вопрос при покупке заключается не в том, «какое управление лучше?», а в том, «сколько нам сейчас обходятся нестабильная настройка, брак и зависимость от оператора?». После количественной оценки этого вопроса решение по управлению становится проще.

Внимательно оцените гидравлическую и механическую конструкцию

В 4-валковой листогибочной машине жесткость рамы, качество подшипников, марка гидравлических компонентов, материал валков, термообработка и конструкция синхронизации влияют на долгосрочную стабильность. Эти детали менее заметны в листе коммерческого предложения, но позже проявляются в виде обращений по обслуживанию, снижения точности или короткого срока службы уплотнений.

Запросите перечень компонентов. При наличии запросите данные по твердости валков. Уточните, какие детали закупаются у сторонних поставщиков, а какие производятся собственными силами. Если поставщик не может четко объяснить конструкцию, последующее обслуживание может быть столь же неясным. Это особенно актуально при сравнении производителей, ориентированных на экспорт. Компания с надежной дисциплиной в области механической обработки и сборки обычно отвечает на эти вопросы без колебаний.

Компания Wuxi Samgins International Trade Co.,Ltd, расположенная в Уси недалеко от Шанхая, работает с широким спектром оборудования для производства металлоконструкций, включая листогибочные вальцы, станки CNC для резки, сварочное оборудование, токарные станки, системы удаления заусенцев, трубогибочные станки и другое металлообрабатывающее оборудование. Для отделов закупок такой ассортимент может быть полезен при оценке совместимости линии, поскольку поставщики с более широким опытом в производстве металлоконструкций часто лучше понимают ограничения процессов до и после основной операции. Тем не менее каждое предложение по машине все равно требует технической проверки по вашему перечню деталей.

Сертификация и соответствие требованиям — это вопросы закупок, а не только техники

Если оборудование предназначено для Европы или для предприятия со строгими требованиями внутреннего аудита, заранее уточните объем документации, связанной с CE, и то, что фактически поставляется с машиной. В профиле компании указано, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами CE ЕС, однако для любого заказа на покупку вам все равно необходимо подтвердить точный пакет документов для конкретной модели. Он включает руководства, электрические схемы, маркировку безопасности и декларационные материалы, где это применимо. Не откладывайте это до недели отгрузки.

Дешевая машина может стать дорогой, если таможенное оформление, приемка на площадке или внутреннее одобрение EHS задерживаются из-за отсутствующих документов.

Думайте не только о валках: загрузка, перемещение и последующий поток

Многие покупатели сосредотачиваются на гибочном узле и забывают обо всем, что его окружает. Способ загрузки листа, доступ мостового крана, боковая поддержка, верхняя поддержка, выгрузка крупных цилиндров и стыковка со сварочными постами влияют на фактическую пропускную способность. Машина, которая выглядит быстрой на демонстрации, может замедлить ваш цех, если перемещение материалов организовано неудобно.

Здесь также важно планирование сопутствующего оборудования. В некоторых производственных условиях формирование резьбы, подготовка кромок и вальцовка входят в одну производственную цепочку. Например, если ваше предприятие также выпускает крепежные изделия или конструкционные сборки, отношения с поставщиком, охватывающие смежные процессы, могут упростить закупки и координацию послепродажного обслуживания. Одним из примеров в той же продуктовой экосистеме является резьбонакатный станок Z28-500, используемый для точной наружной резьбы, анкерных болтов, Т-образных винтов и заготовок с большим шагом, с ручным, полуавтоматическим и автоматическим режимами. Он не связан напрямую с производительностью листовой вальцовки, но показывает, какой более широкий спектр поддержки металлоформования предпочитают некоторые покупатели при консолидации поставщиков.

Запрашивайте у поставщиков доказательства в важной для вас форме

Видео полезно, но стандарты испытаний важнее. По возможности запросите испытание с маркой и размерами материала, близкими к вашему реальному производству. Если испытание на площадке непрактично, попросите исходную видеозапись испытаний, а не отредактированные маркетинговые ролики. Вам нужно увидеть подачу листа, предварительную подгибку, несколько проходов при необходимости, проверку готового диаметра и то, как оператор корректирует пружинение.

Также уточните, что включено в пусконаладку и обучение. Некоторые поставщики предлагают привлекательную цену, а затем отдельно взимают плату за поддержку монтажа, изменения программного обеспечения или дни обучения операторов. Эти расходы должны быть включены в сравнительный лист закупок.

Перед заключением сделки используйте подход на основе совокупной стоимости

Цена покупки — лишь одна строка. Для 4-валковой листогибочной машины более полезное коммерческое сравнение включает оснастку или стандартные принадлежности, совместимость с электрическими стандартами, фрахт, фундаментные работы, пусконаладку, пакет запасных частей, ожидаемый интервал обслуживания и надежность поставки. Если сроки вашего проекта сжаты, риск задержки поставки может перевесить небольшую разницу в цене машины.

• Включите расходные материалы и рекомендуемые запасные части в бюджет первого года.
• Проверьте время реагирования сервисной поддержки в вашем регионе.
• Подтвердите напряжение, язык управления и формат чертежей до заключения контракта.
• Уточните, проводится ли приемка на площадке поставщика, на вашей площадке или в обоих местах.

Один практический совет: когда два коммерческих предложения близки, лучшим поставщиком часто оказывается тот, чьи исключения четко указаны. Скрытые исключения обычно обходятся дороже позже.

Что должно быть в вашем окончательном контрольном списке закупок

Перед оформлением заказа на покупку убедитесь, что ваша команда подтвердила фактический диапазон толщин листа, полную рабочую ширину, минимальный диаметр вальцовки, допущения по типу материала, уровень управления, включенные принадлежности, критерии приемки, пакет документации, объем монтажных работ и условия послепродажного обслуживания. Если какой-либо из этих пунктов все еще описан расплывчато, вы еще не завершили переговоры.

Удачная покупка 4-валковой листогибочной машины редко сводится к поиску самого низкого предложения. Она заключается в соответствии машины деталям, которые вы действительно обрабатываете, персоналу, которым вы фактически располагаете, и уровню качества, который может принять ваш последующий процесс. Согласуйте эти три аспекта, и решение о покупке станет гораздо более прямолинейным.
