Cuando un proyecto de manipulación robótica llega a las instalaciones, el robot en sí rara vez es la única preocupación. Los responsables del proyecto deben coordinar el espacio en planta, los equipos aguas arriba y aguas abajo, los trabajos eléctricos, los límites de seguridad, el flujo de materiales, los objetivos de producción y las personas que operarán la línea cada día. Un retraso en cualquiera de estas áreas puede hacer que la puesta en marcha se retrase.

Por este motivo, elegir unafábrica de brazos robóticos de manipulación debe implicar más que comparar la carga útil, el alcance y las cifras de cotización. El socio de fábrica más útil aporta conocimientos de ingeniería antes del envío y mantiene su participación durante la instalación, las pruebas, la entrega y las posteriores ampliaciones. Para plantas de fabricación, talleres de procesamiento de acero y líneas de producción automatizadas, este apoyo puede transformar un proyecto complejo en planta en un proceso de implementación controlado.

La integración comienza mucho antes de que llegue el robot

Muchos problemas en las instalaciones se generan realmente durante la fase inicial de planificación. Un robot puede ser adecuado para elevar, transferir, paletizar, cargar o posicionar piezas y, aun así, no adaptarse bien a la distribución real. Quizá la pieza de trabajo entra desde la dirección equivocada. Quizá la trayectoria de una grúa cruza la zona de seguridad del robot. Quizá los operarios necesitan acceder a un utillaje que no se tuvo en cuenta en el plano inicial.

Una fábrica competente de brazos robóticos de manipulación ayuda al equipo del proyecto a identificar estos problemas antes de que el equipo se fabrique o despache. La conversación debe comenzar con la tarea de producción real, en lugar de una solicitud genérica de “un brazo robótico”. Esto implica revisar el tipo de material, las dimensiones de la pieza, el rango de peso, el estado de la superficie, el tiempo de ciclo, los puntos de recogida y colocación, la tolerancia de posicionamiento y el ritmo de funcionamiento de las máquinas adyacentes.

Por ejemplo, manipular vigas H soldadas no es lo mismo que mover componentes uniformes embalados en cajas. La longitud de la viga, el ancho del ala, la deformación por soldadura, la dirección de transferencia, los rodillos de apoyo y la holgura necesaria para los equipos de enderezado o acabado afectan a la selección y distribución del robot. Un robot que parece adecuado en una demostración independiente puede requerir ejes adicionales, efectores finales adaptados o un control coordinado del transportador cuando se introduce en una línea en funcionamiento.

Información que una fábrica debe solicitar al inicio

Los responsables del proyecto pueden evaluar la profundidad del enfoque de ingeniería de un proveedor por las preguntas que formula. La información inicial útil normalmente incluye:

• Planos o muestras de las piezas que se van a manipular, incluidas las dimensiones máximas y mínimas;
• Peso de la pieza, centro de gravedad, temperatura, aceite, polvo, salpicaduras de soldadura y sensibilidad de la superficie;
• Rendimiento requerido y tiempo takt realista, no solo un objetivo de producción ideal;
• Interfaces de máquinas existentes, transportadores de rodillos, utillajes, sensores y marcas de PLC;
• Área de suelo disponible, restricciones superiores, acceso para mantenimiento y rutas de carretillas elevadoras;
• Suministro eléctrico local, condiciones de aire comprimido, disposiciones de puesta a tierra y requisitos de seguridad;
• Si la línea puede necesitar estaciones adicionales o una mayor capacidad en el futuro.

Estos detalles permiten a una fábrica recomendar una célula de manipulación con menos supuestos. También proporcionan al responsable del proyecto una base más sólida para la aprobación interna, ya que el alcance propuesto puede vincularse a las condiciones reales de las instalaciones en lugar de a descripciones generales del equipo.

La planificación de la distribución es donde se hace visible el riesgo para el calendario

Un plano de integración robótica es más que un plano de planta. Debe mostrar la relación práctica entre la posición de la base del robot, el espacio de trabajo, los resguardos, las estaciones de operario, los equipos de transferencia, los armarios de control, las rutas de cableado y el espacio de servicio. Sin este nivel de detalle, los equipos de instalación pueden descubrir demasiado tarde que una puerta de resguardo no puede abrirse completamente o que una bandeja portacables entra en conflicto con una columna existente.

La fábrica puede respaldar la integración en planta preparando una distribución preliminar y refinándola después con los comentarios del equipo de ingeniería del cliente. En un proyecto bien gestionado, la revisión de la distribución también considera el movimiento de materiales antes y después de la manipulación robótica. Si una viga o chapa debe esperar en una posición inestable mientras un robot completa un ciclo, el cuello de botella simplemente se habrá trasladado aguas arriba.

En las líneas de fabricación de acero, el robot suele trabajar como parte de una secuencia más larga: carga, soldadura, transferencia, enderezado, inspección, marcado, apilado o expedición. Una célula de manipulación debe preservar esta secuencia, en lugar de obligar a los operarios a realizar correcciones manuales entre estaciones. Esto es especialmente importante cuando se manejan piezas pesadas, ya que cada intervención manual añade exposición al riesgo de seguridad además de tiempo.

No diseñe solo para el alcance del robot

El alcance es importante, pero no es suficiente. La trayectoria completa del movimiento es relevante. Un robot puede alcanzar técnicamente un punto de recogida, pero aproximarse desde un ángulo incómodo, creando un riesgo de colisión con abrazaderas, mesas o equipos cercanos. También puede perder carga útil utilizable al añadir las herramientas de extremo de brazo. Las ventosas, pinzas magnéticas, horquillas, abrazaderas y utillajes mecánicos personalizados tienen sus propios requisitos de peso y holgura.

Una fábrica de brazos robóticos de manipulación puede modelar el espacio operativo y ayudar a definir trayectorias de aproximación seguras. El objetivo no es hacer que la célula parezca compacta sobre el papel; es crear un movimiento repetible que se mantenga estable cuando las piezas varían ligeramente, los operarios cambian de turno y se requiere mantenimiento rutinario.

Adaptar el robot al proceso, no solo a la carga

La capacidad de carga útil suele ser el primer dato solicitado en una consulta sobre robots. Sin embargo, la carga útil por sí sola no determina si la aplicación funcionará. Una viga larga puede generar una carga de momento considerable incluso si su peso total se encuentra dentro de la capacidad nominal del robot. Una pieza de trabajo con un centro de gravedad desplazado puede afectar la aceleración, el frenado y la precisión de colocación. Los materiales de chapa fina pueden requerir una sujeción cuidadosa para evitar marcas o deformaciones.

Por lo tanto, el soporte de aplicación a nivel de fábrica debe incluir la evaluación del efector final. La pinza adecuada debe sujetar el componente de forma fiable y, al mismo tiempo, permitir que la máquina o el utillaje lo reciba correctamente. En algunas aplicaciones, se requieren sensores para confirmar la presencia de la pieza, el estado de sujeción, la orientación o la altura de la pila. En otras, es preferible una disposición mecánica sencilla porque resulta más fácil de inspeccionar y mantener para el equipo de mantenimiento.

También conviene analizar desde el principio el comportamiento ante fallos. ¿Qué ocurre cuando una pieza no se recoge correctamente? ¿Adónde se mueve el robot después de una parada de emergencia? ¿Puede un operario retirar de forma segura una pieza de trabajo rechazada? Estas preguntas pueden parecer secundarias durante la adquisición, pero a menudo determinan si el periodo de puesta en marcha se mantiene tranquilo o se convierte en una serie de ajustes improvisados.

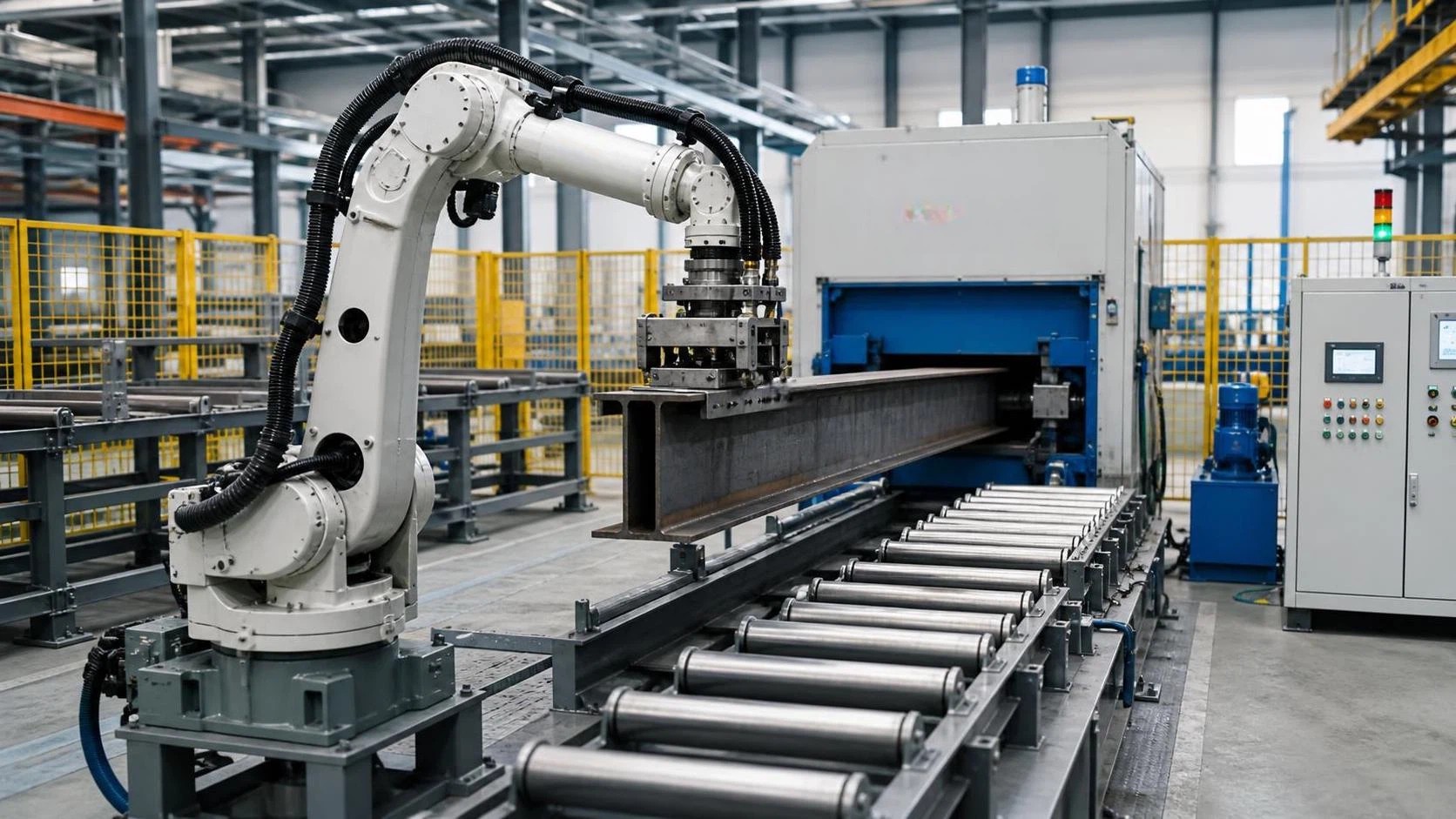

Coordinación de robots con equipos de procesamiento de vigas H

En la fabricación de acero estructural, la manipulación robótica respalda con frecuencia máquinas que realizan soldadura, corte, taladrado, ensamblaje y enderezado. El sistema de manipulación debe sincronizarse con el ritmo y las características físicas de cada estación. Un robot que transfiere piezas demasiado rápido puede seguir reduciendo la producción si la máquina receptora no está preparada, mientras que una transferencia lenta o mal secuenciada puede dejar inactivo un costoso equipo de procesamiento.

Un proceso posterior relevante es la corrección de la deformación del ala y la flexión lateral inducidas por la soldadura. Lamáquina enderezadora de vigas H HYJ-800 está diseñada para líneas de producción de vigas H y procesa material Q235 con anchos de ala de 200 a 800 mm, un espesor máximo de ala de 40 mm y una altura mínima de alma de 160 mm. Con una velocidad de enderezado de 13 m/min, puede utilizarse como unidad independiente o combinarse con bastidores de alimentación automática.

Para un responsable de proyecto, el punto importante no es simplemente la especificación de la máquina. Es la forma en que el material llega y sale de la estación de enderezado. Una fábrica de robots puede ayudar a definir la altura de transferencia, la orientación de las piezas, la lógica de almacenamiento temporal, las señales de los sensores y el intercambio de señales entre el controlador del robot y los controles de la línea. Cuando la manipulación se alinea con el proceso de alimentación continua de la enderezadora, la línea depende menos del reposicionamiento manual y es más predecible durante largas series de producción.

La construcción de bastidor rígido de la máquina, el sistema de corrección ajustado con precisión y las ruedas de corrección tratadas también son relevantes para la planificación de la integración. Una solución de manipulación debe proteger la superficie acabada y colocar la viga de forma uniforme, para que el rendimiento del enderezado posterior no se vea afectado por una mala alineación de carga. En otras palabras, la célula robótica y la máquina de conformado o corrección deben tratarse como un único sistema de producción, no como dos adquisiciones aisladas.

El soporte de instalación debe traducir los planos en acciones listas para las instalaciones

Incluso un paquete de diseño preciso necesita interpretación en las instalaciones. Las cimentaciones pueden diferir ligeramente de los planos. Es posible que se haya reubicado equipo existente. Los electricistas locales pueden requerir una ruta de cableado diferente. Un socio de fábrica práctico respalda la instalación mediante documentos técnicos claros y una comunicación ágil entre el equipo de planta del cliente, los instaladores y los ingenieros de control.

Antes de que comience la instalación, los responsables del proyecto deben esperar una lista de verificación acordada que cubra la entrega del equipo, los requisitos de descarga, la preparación de la cimentación, las posiciones de los pernos de anclaje, las conexiones eléctricas y de aire, la instalación de resguardos, las conexiones de red y los planes de elevación. Los equipos pesados y las bases de robots requieren una manipulación cuidadosa; una descarga apresurada puede introducir problemas de alineación incluso antes de comenzar la puesta en marcha.

Para los proyectos internacionales, la calidad de la documentación es especialmente valiosa. Los planos, diagramas de cableado, listas de componentes, descripciones de control, instrucciones de mantenimiento e información de seguridad deben ser lo suficientemente claros para que el equipo local los utilice sin depender únicamente de la interpretación verbal. Wuxi Samgins International Trade Co., Ltd., ubicada en Wuxi, provincia de Jiangsu, suministra equipos mecánicos a mercados que incluyen el Sudeste Asiático, Europa, América y Oceanía. Su experiencia en equipos de soldadura, máquinas CNC, sistemas de corte por láser, equipos de producción de vigas H y maquinaria para chapa metálica respalda una visión más amplia de cómo las máquinas independientes deben trabajar conjuntamente en un entorno de producción.

La puesta en marcha es un proceso para demostrar el flujo de trabajo completo

La puesta en marcha no debe terminar cuando el robot completa un único ciclo exitoso. Un proceso de aceptación adecuado prueba las condiciones normales de producción: diferentes tamaños de pieza, ciclos repetidos, respuesta de sensores, cambios de velocidad, comportamiento de parada, enclavamientos y comunicación con equipos conectados. Si la célula está destinada a funcionar con bastidores de alimentación automática, transportadores, estaciones de soldadura o máquinas enderezadoras, esas interfaces deben probarse como parte del mismo flujo de trabajo.

Es útil separar la puesta en marcha en etapas. Primero viene la alineación mecánica, seguida de las comprobaciones eléctricas, la verificación de los circuitos de seguridad, las pruebas de movimiento del robot, los ensayos de ciclo en vacío y las pruebas de producción con piezas de trabajo reales. Esta secuencia facilita la localización de fallos. Si todo se prueba a la vez, los equipos pueden pasar horas diagnosticando un problema causado en realidad por un sensor mal posicionado o por una señal de controlador ausente.

Los responsables del proyecto también deben definir los criterios de aceptación en términos prácticos. Estos pueden incluir un funcionamiento estable del ciclo, acceso seguro para los operarios, posicionamiento correcto del material, precisión de transferencia repetible, comunicación satisfactoria entre estaciones y procedimientos claros de recuperación después de una parada. El estándar más significativo no es si el robot se mueve de forma impresionante, sino si la línea puede seguir funcionando sin intervención constante.

La formación de los operarios protege la inversión después de la entrega

Una célula robótica se vuelve difícil de gestionar cuando solo un programador la entiende. El soporte de fábrica debe incluir formación para operarios, personal de mantenimiento y supervisores según las necesidades reales de cada grupo. Los operarios deben conocer el arranque, la parada, el cambio de piezas, el reconocimiento de alarmas y los límites de recuperación segura. El personal de mantenimiento necesita acceso a programas de lubricación, comprobaciones de elementos de desgaste, diagnósticos eléctricos y procedimientos de respaldo. Los supervisores se benefician de comprender los datos de producción, las causas habituales de parada y los límites de los ajustes permitidos.

La formación debe reflejar la célula real en lugar de una teoría genérica de robots. Un equipo que manipula vigas H, por ejemplo, necesita comprender dónde puede oscilar la pieza de trabajo, cómo la condición de la pinza afecta la estabilidad y por qué un cambio aparentemente pequeño en una posición de transferencia puede interferir con los equipos posteriores.

Preguntas que debe formular antes de contratar una fábrica de brazos robóticos de manipulación

Antes de emitir un pedido, pregunte al proveedor cómo respaldará la confirmación de la distribución, la definición de interfaces, el diseño del efector final, la planificación de seguridad, la documentación de instalación, la puesta en marcha y la formación. Solicite claridad sobre qué información debe proporcionar el cliente y qué entregables proporcionará la fábrica. También es razonable hablar sobre la resolución remota de problemas, las recomendaciones de piezas de repuesto y el proceso para futuras modificaciones de la línea.

Una fábrica que responde específicamente a estas preguntas tiene más probabilidades de comprender las responsabilidades de la integración en las instalaciones. El socio adecuado no elimina todos los desafíos del proyecto, pero ayuda a ponerlos de manifiesto desde el principio, cuando los cambios aún son manejables.

Para los responsables de proyecto, ese es el verdadero valor de trabajar con una fábrica de brazos robóticos de manipulación: no solo adquirir equipos automatizados, sino obtener apoyo práctico para conectar maquinaria, personas, seguridad y flujo de producción en un sistema que pueda funcionar de forma fiable en la planta de producción.
