Когда проект по роботизированной обработке материалов выходит на площадку, сам робот редко является единственной задачей. Руководители проектов должны координировать производственные площади, оборудование до и после участка, электромонтажные работы, границы безопасности, потоки материалов, производственные цели и персонал, который будет ежедневно эксплуатировать линию. Задержка в любой из этих областей может привести к отставанию от графика пусконаладочных работ.

Поэтому выбор завода по производству роботизированных манипуляторов для обработки материалов должен включать не только сравнение грузоподъемности, радиуса действия и ценовых предложений. Наиболее полезный партнер-завод предоставляет инженерные знания до отгрузки и продолжает участвовать в монтаже, испытаниях, передаче проекта и последующем расширении. Для предприятий металлообработки, цехов обработки стали и автоматизированных производственных линий такая поддержка может превратить сложный проект на площадке в контролируемый процесс внедрения.

Интеграция начинается задолго до прибытия робота

Многие проблемы на площадке фактически возникают на раннем этапе планирования. Робот может подходить для подъема, перемещения, паллетирования, загрузки или позиционирования деталей, но при этом плохо соответствовать реальной планировке. Возможно, заготовка поступает с неправильного направления. Возможно, путь мостового крана пересекает зону безопасности робота. Возможно, операторам необходим доступ к оснастке, который не был учтен на первоначальном чертеже.

Компетентный завод по производству роботизированных манипуляторов для обработки материалов помогает проектной группе выявить эти вопросы до изготовления или отправки оборудования. Обсуждение должно начинаться с фактической производственной задачи, а не с общего запроса на «один роботизированный манипулятор». Это означает анализ типа материала, размеров детали, диапазона массы, состояния поверхности, времени цикла, точек захвата и размещения, допуска позиционирования и рабочего ритма соседнего оборудования.

Например, обработка сварных двутавровых балок отличается от перемещения однотипных коробчатых компонентов. Длина балки, ширина полки, сварочная деформация, направление перемещения, опорные ролики и зазор, необходимый для оборудования правки или финишной обработки, — все это влияет на выбор робота и планировку. Роботу, который выглядит достаточным на отдельной демонстрации, при интеграции в действующую линию могут потребоваться дополнительные оси, специализированные концевые эффекторные устройства или согласованное управление конвейером.

Информация, которую завод должен запросить на начальном этапе

Руководители проектов могут оценить глубину инженерного подхода поставщика по вопросам, которые он задает. Полезная исходная информация обычно включает:

• Чертежи или образцы деталей, подлежащих обработке, включая максимальные и минимальные размеры;
• Массу детали, центр тяжести, температуру, масло, пыль, сварочные брызги и чувствительность поверхности;
• Требуемую производительность и реалистичное тактовое время, а не только идеальный производственный план;
• Интерфейсы имеющегося оборудования, роликовые конвейеры, оснастку, датчики и марки PLC;
• Доступную площадь пола, ограничения по высоте, доступ для обслуживания и маршруты погрузчиков;
• Местное электроснабжение, параметры сжатого воздуха, схемы заземления и требования безопасности;
• Возможную потребность линии в дополнительных станциях или большей производительности в будущем.

Эти сведения позволяют заводу рекомендовать ячейку обработки материалов с меньшим количеством допущений. Они также дают руководителю проекта более прочную основу для внутреннего согласования, поскольку предлагаемый объем работ можно привязать к реальным условиям площадки, а не к общим описаниям оборудования.

При планировании компоновки становится виден риск для графика

Чертеж интеграции робота — это больше, чем план помещения. Он должен показывать практическое взаимное расположение основания робота, рабочей зоны, защитных ограждений, рабочих мест операторов, транспортного оборудования, шкафов управления, трасс кабелей и пространства для обслуживания. Без такого уровня детализации монтажные бригады могут слишком поздно обнаружить, что защитная дверь не может полностью открыться или что кабельный лоток конфликтует с существующей колонной.

Завод может поддержать интеграцию на площадке, подготовив предварительную планировку, а затем уточняя ее с учетом обратной связи от инженерной группы заказчика. В хорошо управляемом проекте при рассмотрении планировки также учитывается движение материалов до и после роботизированной обработки. Если балка или лист должны ожидать в нестабильном положении, пока робот завершает цикл, узкое место просто перемещается выше по потоку.

На линиях изготовления стальных конструкций робот часто должен работать как часть более длинной последовательности: загрузка, сварка, перемещение, правка, контроль, маркировка, штабелирование или отгрузка. Ячейка обработки материалов должна сохранять эту последовательность, а не вынуждать операторов выполнять ручные корректировки между станциями. Это особенно важно при работе с тяжелыми заготовками, поскольку каждое ручное вмешательство увеличивает как риски безопасности, так и затраты времени.

Не проектируйте систему только исходя из радиуса действия робота

Радиус действия важен, но его недостаточно. Значение имеет полная траектория движения. Робот может технически достигать точки захвата, но подходить к ней под неудобным углом, создавая риск столкновения с зажимами, столами или расположенным рядом оборудованием. Он также может терять полезную грузоподъемность после установки концевого инструмента. Вакуумные захваты, магнитные захваты, вилы, зажимы и специальные механические приспособления имеют собственные требования к массе и зазорам.

Завод по производству роботизированных манипуляторов для обработки материалов может смоделировать рабочую зону и помочь определить безопасные траектории подхода. Цель состоит не в том, чтобы ячейка выглядела компактной на бумаге, а в создании повторяемого движения, которое остается стабильным при небольшом различии деталей, смене операторов и необходимости регулярного обслуживания.

Подбор робота под процесс, а не только под нагрузку

Грузоподъемность часто является первым параметром, который запрашивают при выборе робота. Однако одна только грузоподъемность не определяет, будет ли работать данное применение. Длинная балка может создавать значительный момент нагрузки, даже если ее общая масса находится в пределах номинальной грузоподъемности робота. Заготовка со смещенным центром тяжести может влиять на ускорение, торможение и точность размещения. Тонкие листовые материалы могут требовать осторожного захвата для предотвращения следов или деформации.

Поэтому поддержка применения на уровне завода должна включать оценку концевого эффектора. Правильный захват должен надежно удерживать компонент и при этом позволять станку или оснастке корректно его принимать. В некоторых применениях требуются датчики для подтверждения наличия детали, состояния захвата, ориентации или высоты штабеля. В других предпочтительна простая механическая схема, поскольку ее легче проверять и обслуживать службе технического обслуживания.

Также стоит заранее обсудить поведение системы при отказах. Что происходит, когда деталь захвачена неправильно? Куда перемещается робот после аварийной остановки? Может ли оператор безопасно удалить отбракованную заготовку? Эти вопросы могут казаться второстепенными на этапе закупки, однако именно они часто определяют, пройдет ли период пусконаладки спокойно или превратится в ряд импровизированных корректировок.

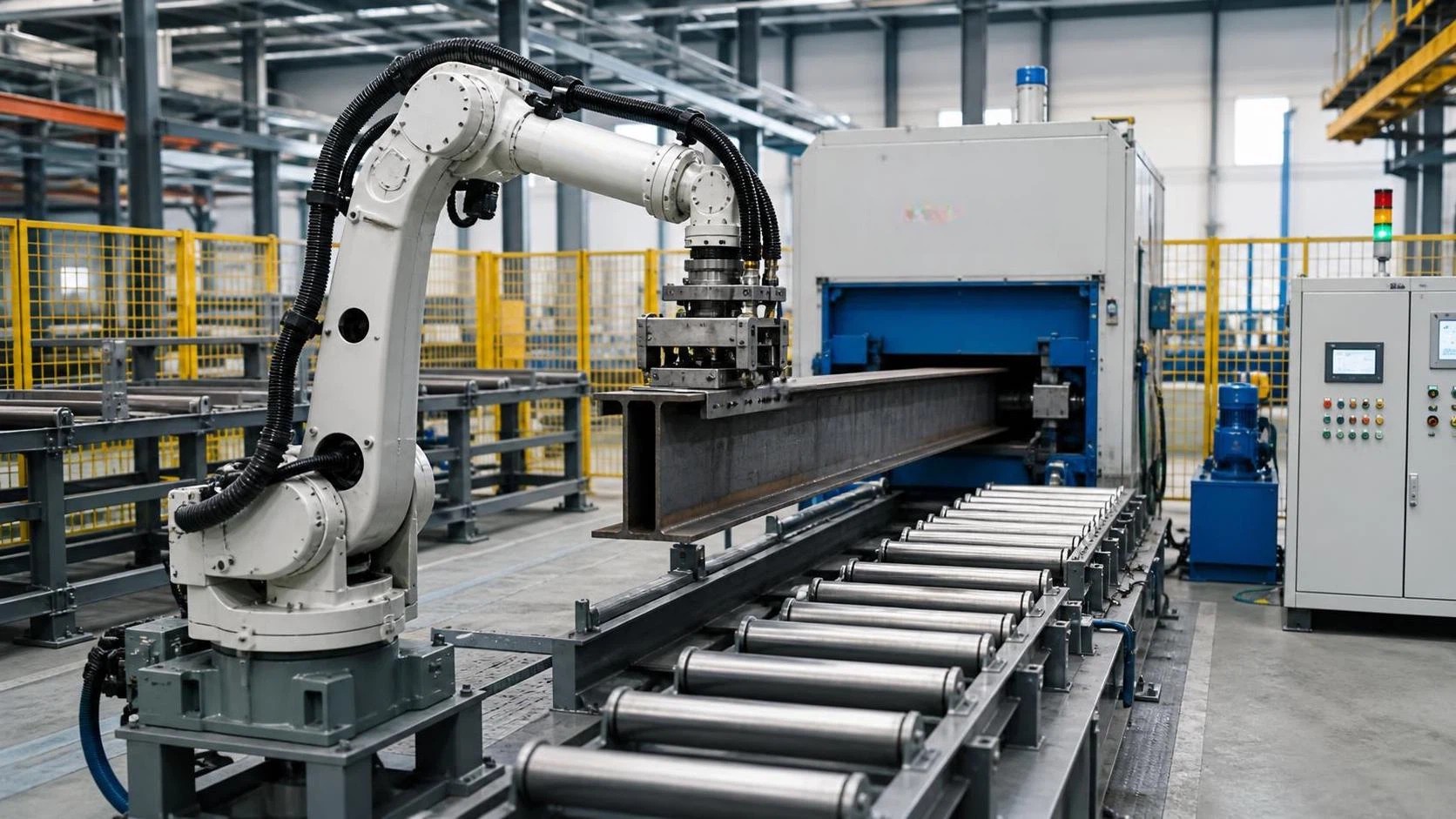

Согласование роботов с оборудованием для обработки двутавровых балок

В производстве строительных стальных конструкций роботизированная обработка часто обслуживает машины, выполняющие сварку, резку, сверление, сборку и правку. Система обработки материалов должна быть синхронизирована с темпом и физическими характеристиками каждой станции. Робот, который слишком быстро перемещает заготовки, все равно может снизить производительность, если принимающая машина не готова, тогда как медленное или плохо организованное перемещение может оставить дорогостоящее обрабатывающее оборудование в простое.

Одним из соответствующих последующих процессов является устранение деформации полок и бокового изгиба, вызванных сваркой. Станок для правки двутавровых балок HYJ-800 предназначен для линий производства двутавровых балок и обрабатывает материал Q235 с шириной полок от 200 до 800 mm, максимальной толщиной полки 40 mm и минимальной высотой стенки 160 mm. При скорости правки 13 m/min он может использоваться как самостоятельная установка или в сочетании с автоматическими подающими рамами.

Для руководителя проекта важны не только технические характеристики машины. Важно, как материал поступает на станцию правки и выходит из нее. Завод по производству роботов может помочь определить высоту передачи, ориентацию детали, логику буферизации, сигналы датчиков и обмен сигналами между контроллером робота и системами управления линии. Когда обработка согласована с непрерывным процессом подачи правильной машины, линия меньше зависит от ручного перепозиционирования и работает более предсказуемо в течение длительных производственных циклов.

Жесткая рамная конструкция машины, прецизионно регулируемая система коррекции и обработанные корректирующие ролики также имеют значение для планирования интеграции. Решение по обработке материалов должно защищать готовую поверхность и стабильно размещать балку, чтобы производительность последующей правки не ухудшалась из-за неточного выравнивания при загрузке. Иными словами, роботизированную ячейку и формовочную или корректирующую машину следует рассматривать как единую производственную систему, а не как две отдельные закупки.

Поддержка монтажа должна преобразовывать чертежи в действия, готовые к выполнению на площадке

Даже точный комплект проектной документации требует интерпретации на площадке. Фундаменты могут немного отличаться от чертежей. Существующее оборудование могло быть перемещено. Местным электрикам может потребоваться другой маршрут прокладки кабеля. Практичный партнер-завод поддерживает монтаж посредством четкой технической документации и оперативной коммуникации между командой заказчика на площадке, монтажниками и инженерами по системам управления.

До начала монтажа руководители проектов должны ожидать согласованного контрольного перечня, охватывающего доставку оборудования, требования к разгрузке, готовность фундамента, расположение анкерных болтов, подключения электропитания и воздуха, монтаж ограждений, сетевые соединения и планы подъема. Тяжелое оборудование и основания роботов требуют осторожного обращения; поспешная разгрузка может вызвать проблемы с выравниванием еще до начала пусконаладки.

Для международных проектов особенно ценна качественная документация. Чертежи, электрические схемы, перечни компонентов, описания систем управления, инструкции по техническому обслуживанию и информация по безопасности должны быть достаточно понятными, чтобы местная команда могла использовать их без опоры исключительно на устные пояснения. Компания Wuxi Samgins International Trade Co., Ltd., расположенная в городе Уси, провинция Цзянсу, поставляет механическое оборудование на рынки Юго-Восточной Азии, Европы, Америки и Океании. Ее опыт в области сварочного оборудования, станков с ЧПУ, систем лазерной резки, оборудования для производства двутавровых балок и оборудования для обработки листового металла обеспечивает более широкое понимание того, как отдельные машины должны взаимодействовать в производственной среде.

Пусконаладка — это процесс подтверждения полного рабочего процесса

Пусконаладка не должна завершаться, когда робот успешно выполняет один цикл. Надлежащий процесс приемки проверяет нормальные производственные условия: различные размеры деталей, повторяющиеся циклы, реакцию датчиков, изменения скорости, поведение при остановке, блокировки и связь с подключенным оборудованием. Если ячейка предназначена для работы с автоматическими подающими рамами, конвейерами, сварочными станциями или правильными машинами, эти интерфейсы должны быть испытаны в рамках одного рабочего процесса.

Полезно разделить пусконаладку на этапы. Сначала выполняется механическое выравнивание, затем электрические проверки, проверка цепей безопасности, испытание движений робота, испытания холостого цикла и производственные испытания с реальными заготовками. Такая последовательность облегчает поиск неисправностей. Если проверять все одновременно, команды могут потратить часы на диагностику проблемы, которая на самом деле вызвана одним неправильно установленным датчиком или одним отсутствующим сигналом контроллера.

Руководители проектов также должны определить критерии приемки в практических терминах. Они могут включать стабильную работу цикла, безопасный доступ операторов, правильное позиционирование материала, повторяемую точность перемещения, удовлетворительную связь между станциями и четкие процедуры восстановления после остановки. Наиболее значимый критерий заключается не в том, насколько впечатляюще движется робот, а в том, может ли линия продолжать работу без постоянного вмешательства.

Обучение операторов защищает инвестиции после передачи проекта

Роботизированной ячейкой становится сложно управлять, когда ее понимает только один программист. Поддержка завода должна включать обучение операторов, обслуживающего персонала и руководителей на уровне, который фактически требуется каждой группе. Операторы должны знать процедуры запуска, остановки, переналадки деталей, распознавания аварийных сигналов и границы безопасного восстановления. Обслуживающему персоналу необходим доступ к графикам смазки, проверкам изнашиваемых деталей, электрической диагностике и процедурам резервного копирования. Руководителям полезно понимать производственные данные, распространенные причины остановок и пределы разрешенной регулировки.

Обучение должно отражать реальную ячейку, а не общую теорию робототехники. Например, команда, работающая с двутавровыми балками, должна понимать, где может раскачиваться заготовка, как состояние захвата влияет на устойчивость и почему, казалось бы, небольшое изменение положения передачи может помешать работе последующего оборудования.

Вопросы, которые следует задать перед выбором завода по производству роботизированных манипуляторов для обработки материалов

Перед размещением заказа спросите поставщика, как он будет поддерживать подтверждение планировки, определение интерфейсов, проектирование концевого эффектора, планирование безопасности, монтажную документацию, пусконаладку и обучение. Запросите ясность относительно того, какую информацию должен предоставить заказчик и какие результаты работ предоставит завод. Также разумно обсудить удаленное устранение неисправностей, рекомендации по запасным частям и процесс будущих изменений линии.

Завод, который дает конкретные ответы на эти вопросы, с большей вероятностью понимает ответственность за интеграцию на площадке. Правильный партнер не устраняет все сложности проекта, но помогает выявить их на раннем этапе — когда изменения еще поддаются управлению.

Для руководителей проектов в этом и заключается реальная ценность сотрудничества с заводом по производству роботизированных манипуляторов для обработки материалов: не просто в приобретении автоматизированного оборудования, а в получении практической поддержки для объединения оборудования, персонала, безопасности и производственного потока в систему, способную надежно работать в условиях цеха.
