عندما يصل مشروع مناولة روبوتية إلى الموقع، نادرًا ما يكون الروبوت نفسه هو مصدر القلق الوحيد. يجب على مديري المشاريع تنسيق مساحة الأرضية، والمعدات السابقة واللاحقة، والأعمال الكهربائية، وحدود السلامة، وتدفق المواد، وأهداف الإنتاج، والأشخاص الذين سيشغلون الخط يوميًا. ويمكن أن يؤدي التأخير في أي من هذه المجالات إلى تأخر التشغيل التجريبي عن الجدول الزمني.

لهذا السبب، ينبغي أن يتضمن اختيار مصنع أذرع روبوتات المناولة أكثر من مجرد مقارنة الحمولة، ومدى الوصول، وأرقام عروض الأسعار. يساهم شريك المصنع الأكثر فائدة بالمعرفة الهندسية قبل الشحن ويظل مشاركًا خلال التركيب والاختبار والتسليم والتوسعة اللاحقة. وبالنسبة لمصانع التصنيع وورش معالجة الفولاذ وخطوط الإنتاج المؤتمتة، يمكن لهذا الدعم أن يحول مشروع موقع صعب إلى عملية تنفيذ مضبوطة.

يبدأ التكامل قبل وصول الروبوت بوقت طويل

ينشأ العديد من المشكلات في الموقع فعليًا خلال مرحلة التخطيط المبكرة. قد يكون الروبوت مناسبًا لرفع الأجزاء أو نقلها أو رصها على المنصات أو تحميلها أو تموضعها، ومع ذلك لا يتوافق جيدًا مع التخطيط الفعلي. ربما تدخل قطعة العمل من الاتجاه الخطأ. وربما يتقاطع مسار الرافعة مع منطقة سلامة الروبوت. أو قد يحتاج المشغلون إلى الوصول إلى وحدة تثبيت لم تُؤخذ في الاعتبار في الرسم الأولي.

يساعد مصنع أذرع روبوتات المناولة القادر فريق المشروع على تحديد هذه المشكلات قبل تصنيع المعدات أو إرسالها. وينبغي أن تبدأ المناقشة بمهمة الإنتاج الفعلية بدلًا من طلب عام لـ «ذراع روبوت واحد». وهذا يعني مراجعة نوع المادة، وأبعاد الجزء، ونطاق الوزن، وحالة السطح، وزمن الدورة، ونقاط الالتقاط والوضع، ودقة التموضع، وإيقاع تشغيل الآلات المجاورة.

على سبيل المثال، لا تشبه مناولة عوارض H الملحومة نقل المكونات المعبأة الموحدة. يؤثر طول العارضة، وعرض الجناح، وتشوهات اللحام، واتجاه النقل، والبكرات الداعمة، والخلوص المطلوب لمعدات التقويم أو التشطيب، جميعها في اختيار الروبوت وتخطيطه. وقد يحتاج الروبوت الذي يبدو مناسبًا في عرض مستقل إلى محاور إضافية، أو مؤثرات نهائية مخصصة، أو تحكم منسق في الناقلات عند إدخاله في خط إنتاج قائم.

المعلومات التي ينبغي أن يطلبها المصنع في البداية

يمكن لقادة المشاريع تقييم عمق النهج الهندسي للمورد من خلال الأسئلة التي يطرحها. وتشمل المعلومات المبكرة المفيدة عادةً ما يلي:

• رسومات أو عينات للأجزاء المراد مناولتها، بما في ذلك الأبعاد القصوى والدنيا؛
• وزن الجزء، ومركز الثقل، ودرجة الحرارة، والزيت، والغبار، ورذاذ اللحام، وحساسية السطح؛
• الإنتاجية المطلوبة وزمن التاكت الواقعي، وليس فقط هدف الإنتاج المثالي؛
• واجهات الآلات القائمة، والناقلات الأسطوانية، ووحدات التثبيت، والمستشعرات، وعلامات PLC التجارية؛
• مساحة الأرضية المتاحة، والقيود العلوية، ووصول الصيانة، ومسارات الرافعات الشوكية؛
• مصدر الطاقة المحلي، وظروف الهواء المضغوط، وترتيبات التأريض، ومتطلبات السلامة؛
• ما إذا كان الخط قد يحتاج إلى محطات إضافية أو طاقة أعلى في المستقبل.

تتيح هذه التفاصيل للمصنع التوصية بخلية مناولة بافتراضات أقل. كما تمنح مدير المشروع أساسًا أقوى للموافقة الداخلية، إذ يمكن ربط النطاق المقترح بظروف الموقع الفعلية بدلًا من أوصاف المعدات العامة.

تخطيط الترتيب هو المكان الذي تصبح فيه مخاطر الجدول الزمني واضحة

رسم تكامل الروبوت هو أكثر من مجرد مخطط أرضي. وينبغي أن يوضح العلاقة العملية بين موضع قاعدة الروبوت، ونطاق العمل، والحواجز الواقية، ومحطات المشغلين، ومعدات النقل، وخزائن التحكم، ومسارات الكابلات، ومساحة الخدمة. ومن دون هذا المستوى من التفاصيل، قد تكتشف فرق التركيب متأخرًا أن باب الحاجز لا يمكن فتحه بالكامل أو أن حامل الكابلات يتعارض مع عمود قائم.

يمكن للمصنع دعم التكامل في الموقع من خلال إعداد تخطيط أولي ثم تحسينه بملاحظات فريق الهندسة لدى العميل. وفي المشروع المُدار جيدًا، تأخذ مراجعة التخطيط أيضًا في الاعتبار حركة المواد قبل وبعد المناولة الروبوتية. فإذا احتاجت عارضة أو صفيحة إلى الانتظار في وضع غير مستقر بينما يكمل الروبوت دورة، فإن عنق الزجاجة يكون قد انتقل ببساطة إلى المرحلة السابقة.

بالنسبة لخطوط تصنيع الفولاذ، غالبًا ما يجب أن يعمل الروبوت كجزء من تسلسل أطول: التحميل، واللحام، والنقل، والتقويم، والفحص، ووضع العلامات، والتكديس، أو الشحن. وينبغي أن تحافظ خلية المناولة على هذا التسلسل بدلًا من إجبار المشغلين على إجراء تصحيحات يدوية بين المحطات. ويكتسب هذا أهمية خاصة عند التعامل مع قطع العمل الثقيلة، لأن كل تدخل يدوي يضيف تعرضًا لمخاطر السلامة إلى جانب الوقت.

لا تصمم فقط وفقًا لمدى وصول الروبوت

مدى الوصول مهم، لكنه غير كافٍ. فمسار الحركة الكامل مهم أيضًا. قد يتمكن الروبوت تقنيًا من الوصول إلى نقطة الالتقاط، لكنه يقترب منها بزاوية غير ملائمة، مما يخلق خطر اصطدام بالمشابك أو الطاولات أو المعدات القريبة. وقد يفقد أيضًا جزءًا من حمولته القابلة للاستخدام عند إضافة أدوات نهاية الذراع. وللقابضات الفراغية، والقابضات المغناطيسية، والشوكات، والمشابك، ووحدات التثبيت الميكانيكية المخصصة، متطلبات خاصة بها للوزن والخلوص.

يمكن لمصنع أذرع روبوتات المناولة نمذجة نطاق التشغيل والمساعدة في تحديد مسارات اقتراب آمنة. والهدف ليس جعل الخلية تبدو مدمجة على الورق؛ بل إنشاء حركة قابلة للتكرار تظل مستقرة عندما تتغير الأجزاء قليلًا، أو يتبدل المشغلون بين الورديات، أو تكون هناك حاجة إلى صيانة دورية.

مواءمة الروبوت مع العملية، وليس مع الحمل فقط

غالبًا ما تكون سعة الحمولة هي الرقم الأول المطلوب في استفسار عن الروبوت. لكن الحمولة وحدها لا تحدد ما إذا كان التطبيق سينجح. إذ يمكن لعارضة طويلة أن تولد حمل عزم كبير حتى إذا كان وزنها الإجمالي ضمن السعة المقدرة للروبوت. كما يمكن لقطعة عمل ذات مركز ثقل منحرف أن تؤثر في التسارع والفرملة ودقة الوضع. وقد تتطلب مواد الصفائح الرقيقة إمساكًا دقيقًا لمنع الخدش أو التشوه.

لذلك ينبغي أن يشمل دعم التطبيق على مستوى المصنع تقييم المؤثر النهائي. ويجب أن يمسك القابض المناسب بالمكون بثبات مع السماح للآلة أو وحدة التثبيت باستقباله بصورة صحيحة. وفي بعض التطبيقات، تُطلب مستشعرات لتأكيد وجود الجزء، وحالة الإمساك، والاتجاه، أو ارتفاع التكديس. وفي تطبيقات أخرى، يُفضل ترتيب ميكانيكي بسيط لأنه أسهل لفريق الصيانة في الفحص والخدمة.

ومن المفيد أيضًا مناقشة سلوك الأعطال مبكرًا. ماذا يحدث عندما لا يتم التقاط الجزء بشكل صحيح؟ إلى أين يتحرك الروبوت بعد التوقف الطارئ؟ هل يستطيع المشغل إزالة قطعة عمل مرفوضة بأمان؟ قد تبدو هذه الأسئلة ثانوية أثناء الشراء، لكنها غالبًا ما تحدد ما إذا كانت فترة التشغيل التجريبي ستظل هادئة أم ستتحول إلى سلسلة من التعديلات الارتجالية.

تنسيق الروبوتات مع معدات معالجة عوارض H

في تصنيع الفولاذ الإنشائي، تدعم المناولة الروبوتية غالبًا الآلات التي تنفذ اللحام والقطع والثقب والتركيب والتقويم. ويجب مزامنة نظام المناولة مع وتيرة وخصائص كل محطة المادية. ويمكن لروبوت ينقل قطع العمل بسرعة كبيرة أن يقلل الإنتاجية مع ذلك إذا لم تكن الآلة المستقبلة جاهزة، بينما قد يؤدي النقل البطيء أو ضعيف التسلسل إلى انتظار معدات المعالجة المكلفة دون عمل.

إحدى العمليات اللاحقة ذات الصلة هي تصحيح تشوه الجناح والانحناء الجانبي الناتجين عن اللحام. إن آلة تقويم عوارض H HYJ-800 مصممة لخطوط إنتاج عوارض H وتعالج مادة Q235 بعروض أجنحة من 200 إلى 800 mm، وبأقصى سماكة للجناح تبلغ 40 mm، وأدنى ارتفاع للجسم يبلغ 160 mm. وبسرعة تقويم تبلغ 13 m/min، يمكن استخدامها كوحدة مستقلة أو دمجها مع إطارات تغذية أوتوماتيكية.

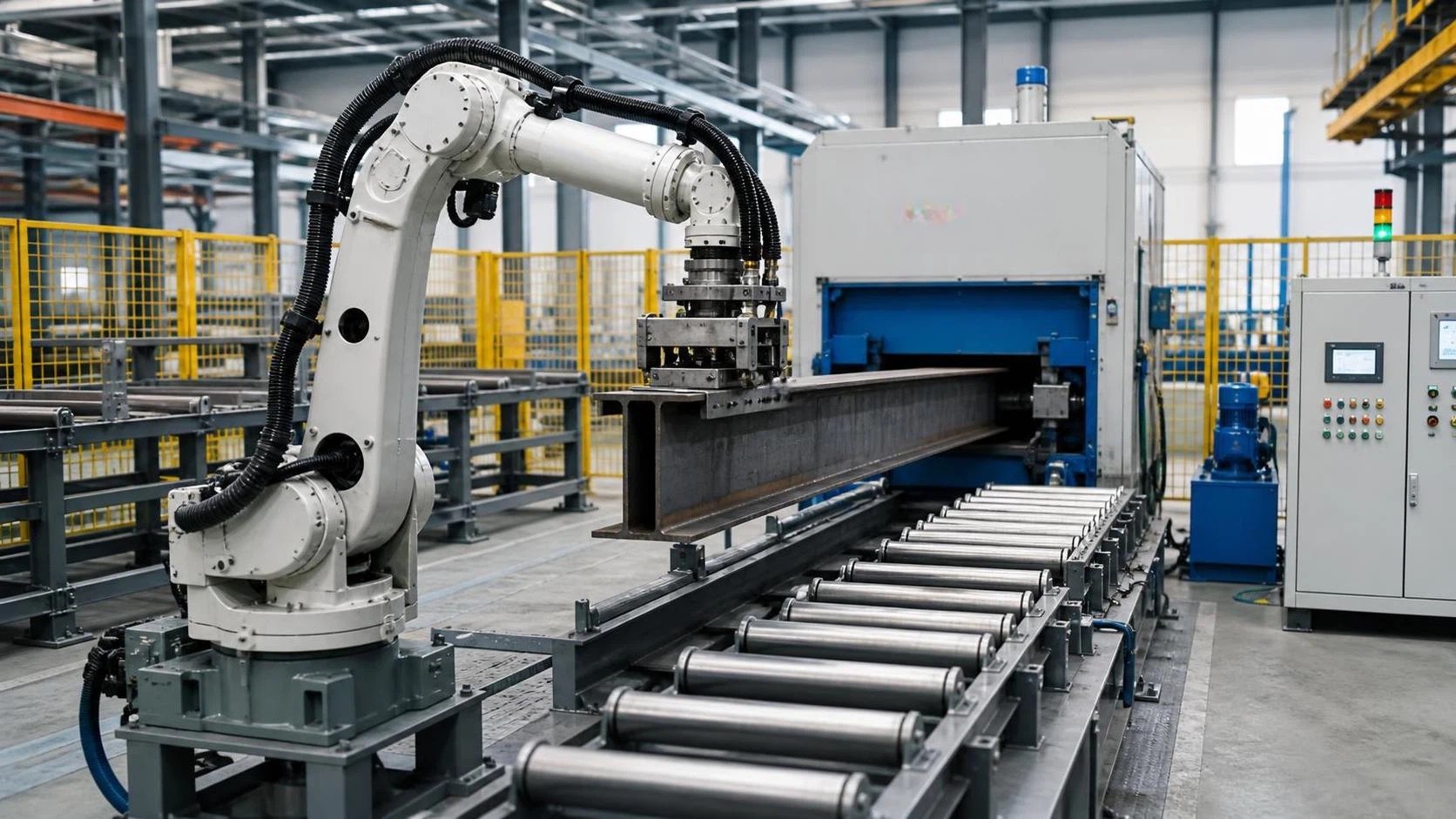

بالنسبة لمدير المشروع، لا تقتصر النقطة المهمة على مواصفات الآلة. بل تتمثل في كيفية وصول المواد إلى محطة التقويم ومغادرتها لها. ويمكن لمصنع الروبوتات المساعدة في تحديد ارتفاع النقل، واتجاه الجزء، ومنطق التخزين المؤقت، وإشارات المستشعرات، والمصافحة بين وحدة تحكم الروبوت ووحدات تحكم الخط. وعندما تتوافق المناولة مع عملية التغذية المستمرة لجهاز التقويم، يصبح الخط أقل اعتمادًا على إعادة التموضع اليدوي وأكثر قابلية للتنبؤ عبر فترات الإنتاج الطويلة.

كما أن هيكل الآلة الصلب، ونظام التصحيح المضبوط بدقة، وعجلات التصحيح المعالجة، عوامل ذات صلة بتخطيط التكامل. وينبغي أن يحمي حل المناولة السطح النهائي ويضع العارضة باستمرار، حتى لا يتأثر أداء التقويم اللاحق بسوء محاذاة التحميل. وبعبارة أخرى، ينبغي التعامل مع خلية الروبوت وآلة التشكيل أو التصحيح كنظام إنتاج واحد، وليس كمشتريين منفصلين.

ينبغي أن يحول دعم التركيب الرسومات إلى إجراءات جاهزة للموقع

حتى حزمة التصميم الدقيقة تحتاج إلى تفسير في الموقع. فقد تختلف الأساسات قليلًا عن الرسومات. وربما جرى نقل المعدات القائمة. وقد يطلب الكهربائيون المحليون مسار كابل مختلفًا. ويدعم شريك المصنع العملي التركيب من خلال وثائق فنية واضحة واتصال سريع الاستجابة بين فريق الموقع لدى العميل، وفنيي التركيب، ومهندسي التحكم.

قبل بدء التركيب، ينبغي أن يتوقع مديرو المشاريع قائمة تحقق متفقًا عليها تغطي تسليم المعدات، ومتطلبات التفريغ، وجاهزية الأساسات، ومواضع براغي التثبيت، وتوصيلات الطاقة والهواء، وتركيب الحواجز الواقية، واتصالات الشبكة، وخطط الرفع. وتتطلب المعدات الثقيلة وقواعد الروبوتات مناولة دقيقة؛ إذ يمكن لعملية تفريغ متسرعة أن تسبب مشكلات في المحاذاة حتى قبل بدء التشغيل التجريبي.

بالنسبة للمشاريع الدولية، تكون جودة الوثائق ذات قيمة خاصة. وينبغي أن تكون الرسومات، ومخططات الأسلاك، وقوائم المكونات، وأوصاف التحكم، وتعليمات الصيانة، ومعلومات السلامة، واضحة بما يكفي ليستخدمها الفريق المحلي دون الاعتماد على التفسير الشفهي وحده. توفر شركة Wuxi Samgins International Trade Co., Ltd.، الواقعة في مدينة ووشي بمقاطعة جيانغسو، معدات ميكانيكية لأسواق تشمل جنوب شرق آسيا وأوروبا والأمريكيتين وأوقيانوسيا. وتدعم خبرتها في معدات اللحام، وآلات CNC، وأنظمة القطع بالليزر، ومعدات إنتاج عوارض H، وآلات الصفائح المعدنية، رؤية أوسع لكيفية حاجة الآلات المنفصلة إلى العمل معًا في بيئة الإنتاج.

التشغيل التجريبي هو عملية إثبات سير العمل الكامل

لا ينبغي أن ينتهي التشغيل التجريبي عندما يكمل الروبوت دورة ناجحة واحدة. إذ تختبر عملية القبول المناسبة ظروف الإنتاج العادية: أحجام أجزاء مختلفة، ودورات متكررة، واستجابة المستشعرات، وتغيرات السرعة، وسلوك التوقف، والتشابكات، والاتصال بالمعدات المتصلة. وإذا كانت الخلية مخصصة للعمل مع إطارات التغذية الأوتوماتيكية، أو الناقلات، أو محطات اللحام، أو آلات التقويم، فيجب اختبار تلك الواجهات كجزء من سير العمل نفسه.

من المفيد تقسيم التشغيل التجريبي إلى مراحل. تأتي المحاذاة الميكانيكية أولًا، تليها الفحوصات الكهربائية، والتحقق من دائرة السلامة، واختبار حركة الروبوت، وتجارب الدورات الجافة، وتجارب الإنتاج باستخدام قطع عمل حقيقية. ويسهّل هذا التسلسل تحديد الأعطال. وإذا اختُبر كل شيء دفعة واحدة، فقد تقضي الفرق ساعات في تشخيص مشكلة سببها فعليًا مستشعر واحد موضوع بشكل غير صحيح أو إشارة واحدة مفقودة من وحدة التحكم.

ينبغي لمديري المشاريع أيضًا تحديد معايير القبول بصورة عملية. وقد تشمل التشغيل المستقر للدورات، والوصول الآمن للمشغلين، والتموضع الصحيح للمواد، ودقة النقل القابلة للتكرار، والاتصال المرضي بين المحطات، وإجراءات الاستعادة الواضحة بعد التوقف. والمعيار الأكثر معنى ليس ما إذا كان الروبوت يتحرك بصورة مبهرة؛ بل ما إذا كان الخط يستطيع الاستمرار في العمل دون تدخل مستمر.

تدريب المشغلين يحمي الاستثمار بعد التسليم

تصبح إدارة خلية الروبوت صعبة عندما لا يفهمها سوى مبرمج واحد. وينبغي أن يشمل دعم المصنع تدريبًا للمشغلين وموظفي الصيانة والمشرفين بالمستوى الذي يحتاجه كل فريق فعليًا. وينبغي للمشغلين معرفة بدء التشغيل وإيقافه، وتغيير الأجزاء، والتعرف على الإنذارات، وحدود الاستعادة الآمنة. ويحتاج موظفو الصيانة إلى الوصول إلى جداول التشحيم، وفحوصات الأجزاء القابلة للتآكل، والتشخيصات الكهربائية، وإجراءات النسخ الاحتياطي. ويستفيد المشرفون من فهم بيانات الإنتاج، والأسباب الشائعة للتوقف، وحدود التعديل المسموح به.

ينبغي أن يعكس التدريب الخلية الفعلية بدلًا من نظرية الروبوتات العامة. فالفريق الذي يناول عوارض H، على سبيل المثال، يحتاج إلى فهم أين يمكن أن تتأرجح قطعة العمل، وكيف تؤثر حالة القابض في الاستقرار، ولماذا قد يتداخل تغيير يبدو صغيرًا في موضع النقل مع المعدات اللاحقة.

أسئلة يجب طرحها قبل تعيين مصنع أذرع روبوتات المناولة

قبل إصدار طلب شراء، اسأل المورد كيف سيدعم تأكيد التخطيط، وتحديد الواجهات، وتصميم المؤثر النهائي، وتخطيط السلامة، ووثائق التركيب، والتشغيل التجريبي، والتدريب. اطلب توضيحًا بشأن المعلومات التي يجب أن يوفرها العميل والمخرجات التي سيوفرها المصنع. ومن المنطقي أيضًا مناقشة استكشاف الأعطال عن بُعد، وتوصيات قطع الغيار، وإجراءات تعديلات الخط المستقبلية.

المصنع الذي يجيب عن هذه الأسئلة بشكل محدد يكون أكثر احتمالًا لفهم مسؤوليات التكامل في الموقع. ولا يزيل الشريك المناسب كل تحديات المشروع، لكنه يساعد على كشف هذه التحديات مبكرًا، عندما تكون التغييرات لا تزال قابلة للإدارة.

بالنسبة لقادة المشاريع، هذه هي القيمة الحقيقية للعمل مع مصنع أذرع روبوتات المناولة: ليس مجرد الحصول على معدات مؤتمتة، بل كسب دعم عملي في ربط الآلات والأشخاص والسلامة وتدفق الإنتاج ضمن نظام يمكنه العمل بموثوقية على أرضية المصنع.
