Un brazo robótico para la manipulación de chapa metálica resulta más valioso cuando el trabajo de transferencia se convierte en el cuello de botella oculto alrededor de una máquina de fabricación. Un operario puede cargar una chapa en una cortadora láser, retirar piezas cortadas o alimentar una plegadora de forma segura en volúmenes bajos. La situación cambia cuando las chapas son grandes, los bordes son afilados, las superficies se marcan fácilmente y el ciclo de la máquina deja poco tiempo de recuperación. La elevación repetitiva puede ralentizar la célula, aumentar el esfuerzo y crear oportunidades para la caída de material, lesiones en los dedos, arañazos en las piezas o colocación inconsistente.

La respuesta práctica no consiste simplemente en «añadir un robot». Un flujo de trabajo de transferencia más seguro y rápido depende de adaptar el robot, el efector final, el método de detección, los resguardos y los puntos de entrega al estado real de la chapa. La mejor disposición elimina pasos de manipulación innecesarios, proporciona al robot condiciones de recogida fiables y deja a las personas la responsabilidad de la configuración, la inspección, la gestión de excepciones y el control del proceso, en lugar de la elevación manual repetitiva.

Empiece por el problema de transferencia, no por el modelo de robot

Antes de seleccionar un brazo robótico para manipulación de chapa metálica, trace el movimiento de una chapa desde su pila de entrada hasta su siguiente proceso. En muchas células, el mayor retraso no es la distancia de desplazamiento. Es el tiempo dedicado a separar chapas, corregir desviaciones, esperar el acceso a la máquina, voltear piezas o recuperarse de una recogida fallida.

Observe el flujo de trabajo a una velocidad de producción normal y anote dónde se dificulta la manipulación. Una revisión útil suele incluir:

• Material de la chapa, rango de espesores, anchura, longitud y peso máximo.
• Estado de la superficie, incluida la película de aceite, película protectora, recubrimientos y sensibilidad a los arañazos.
• Si las chapas llegan planas, ligeramente arqueadas, encajadas, deformadas o mezcladas en una pila.
• La orientación de recogida requerida y la orientación necesaria en la siguiente máquina.
• Temporización de la puerta de la máquina, holgura de los utillajes, posiciones de las mordazas y zonas seguras de acceso del robot.
• Si las piezas deben apilarse, transportarse mediante cinta, colocarse en un utillaje o entregarse a otro proceso.
• Cómo manejan actualmente los operarios las chapas defectuosas, las recogidas dobles, los recortes y los cambios de producción.

Esta revisión evita un error común: elegir un robot basándose únicamente en la carga útil nominal. Un robot capaz de elevar el peso puede seguir siendo inadecuado si el efector final no puede manejar la flexión de la chapa, no puede separar piezas en bruto aceitosas o provoca demasiada deflexión al mover un panel largo.

Dónde suele fallar la transferencia manual de chapas

Los bordes afilados son el riesgo evidente, pero no son la única razón por la que la manipulación manual se vuelve poco fiable. Las chapas grandes pueden flexionarse inesperadamente, especialmente cuando un operario levanta un lado antes que el otro. El material fino puede vibrar o doblarse por su propio peso. Una chapa con película protectora puede deslizarse contra otra chapa de la pila, dificultando su separación. Incluso sin que se produzca una lesión, el reposicionamiento repetido puede dejar arañazos, daños en las esquinas o una colocación inconsistente en la máquina posterior.

Otro problema aparece cuando el proceso de fabricación es rápido, pero la carga sigue siendo manual. El operario puede necesitar retirar las piezas terminadas, preparar la siguiente pieza en bruto, verificar la orientación y mantenerse alejado de la maquinaria en movimiento en un intervalo corto. Bajo presión, las personas tienden a utilizar la acción disponible más rápida: alcanzar más lejos, transportar material en un ángulo incómodo o evitar una posición de preparación preferida. Una célula robótica debe diseñarse para eliminar esa presión, en lugar de simplemente trasladar el mismo movimiento inseguro de un lugar a otro.

Señales de que la automatización está justificada

Un robot de manipulación merece una consideración seria cuando la misma transferencia se repite durante series largas, cuando las dimensiones del material hacen habitual la elevación entre dos personas o cuando el proceso requiere un posicionamiento estable que es difícil de mantener manualmente. También es útil cuando una máquina debe funcionar durante las pausas o cuando los operarios dedican más tiempo a mover material que a comprobar la calidad de producción.

La automatización puede ser menos adecuada para trabajos únicos muy variables, a menos que la célula esté diseñada para cambios rápidos de efector final, selección sencilla de programas y preparación flexible. El objetivo no es la máxima automatización en todos los casos. Es un proceso repetible que pueda modificarse sin crear una nueva carga de configuración cada vez que cambien el tamaño de la chapa o la geometría de la pieza.

Elija el método de recogida según el comportamiento del material

El efector final determina si el brazo robótico para manipulación de chapa metálica se comporta como una herramienta de producción fiable o como una fuente de interrupciones frecuentes. Los métodos de agarre por vacío, magnético y mecánico tienen cada uno su lugar, pero ninguno debe seleccionarse únicamente por el tipo de material.

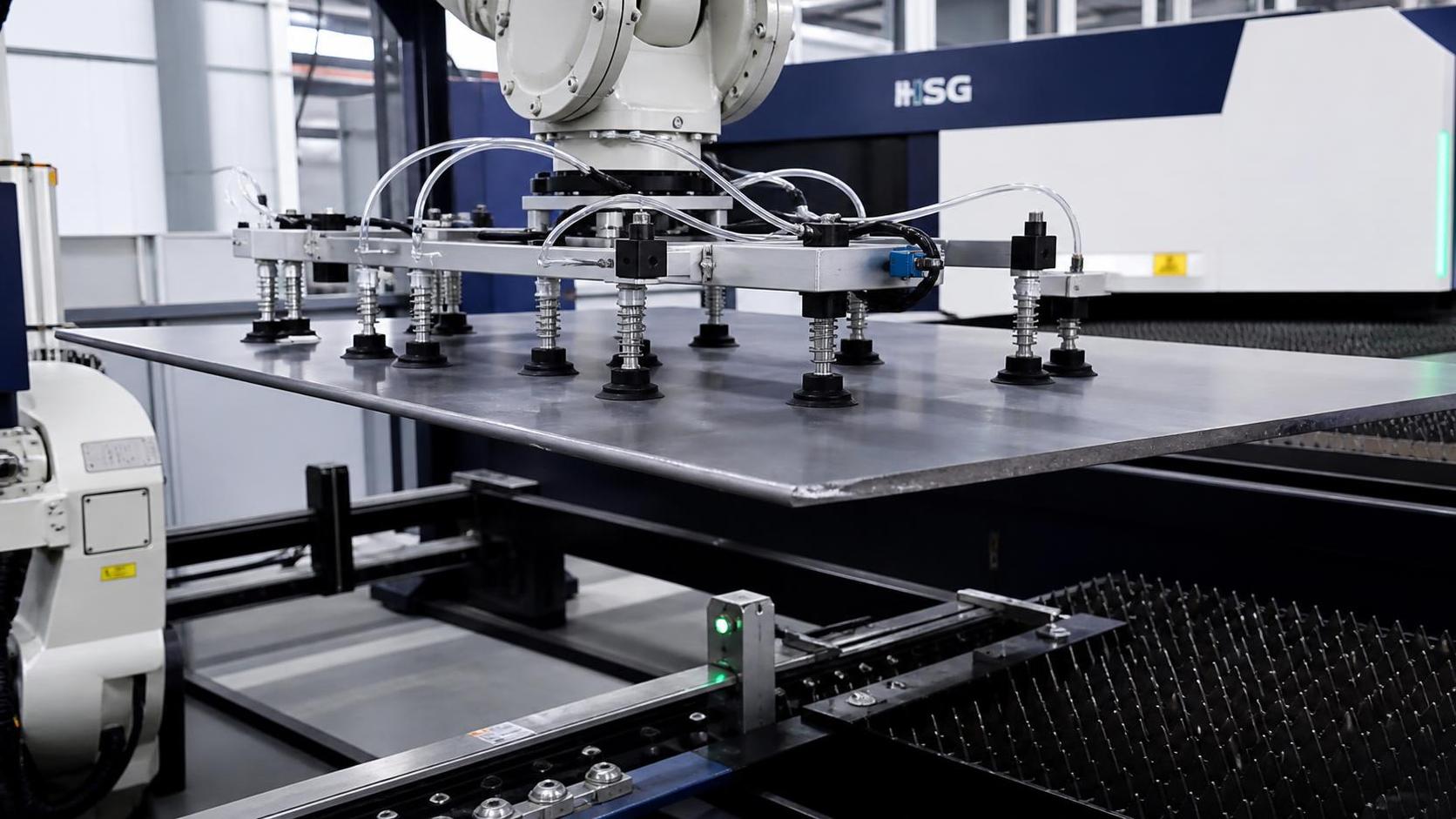

La manipulación por vacío suele ser eficaz para superficies amplias de chapa, pero una recogida satisfactoria requiere más que suficiente fuerza de succión. La ubicación de las ventosas debe soportar la chapa para que no se combe excesivamente durante la aceleración. Una chapa grande y fina puede necesitar una herramienta tipo bastidor con múltiples zonas controladas de forma independiente. La zonificación permite al robot recoger distintos tamaños sin activar ventosas fuera del contorno de la chapa, que de otro modo pueden aspirar aire y reducir la fiabilidad de sujeción.

Para material aceitoso, piezas en bruto apiladas o chapas con ligera deformación, la separación merece atención propia. Puede ser necesario utilizar soplado de aire, separadores, dedos mecánicos o un movimiento de despegado controlado antes de que el robot eleve la chapa. Una condición de doble chapa es especialmente importante porque puede sobrecargar la siguiente máquina, provocar mala calidad de pieza o generar una caída inesperada cuando una chapa se desplaza. La detección de espesor, la supervisión de presión de vacío o la verificación de altura de pila pueden ayudar a identificar recogidas anómalas antes de continuar la transferencia.

Diseñe la célula en torno a puntos de entrega estables

El desplazamiento del robot es solo una parte del ciclo. La chapa necesita un lugar fiable para ser recogida, comprobada y colocada. Una buena preparación reduce la variación antes de que el robot se mueva, mientras que una preparación deficiente obliga al robot a compensar una presentación inconsistente del material.

En el lado de entrada, utilice soportes que mantengan las chapas niveladas y accesibles. La chapa superior debe estar dentro del rango de trabajo del efector final sin requerir un alcance extremo del robot. Las guías laterales pueden controlar la posición de la pila, pero no deben atrapar la chapa tan firmemente que la separación se dificulte. Para tamaños de trabajo mixtos, las guías ajustables o las ubicaciones de palés dedicadas pueden ser más prácticas que una única disposición fija.

En el lado de recepción, el robot debe colocar el material de manera que el siguiente proceso pueda aceptarlo de forma consistente. Para una máquina de corte láser, eso puede significar posicionar la chapa contra topes de localización o sobre una mesa lanzadera. Para la carga de una plegadora, el robot necesita una trayectoria que evite el punzón, la matriz, el tope trasero y las zonas de seguridad móviles. Para soldadura o montaje, la colocación puede requerir una orientación repetible para que los utillajes puedan cerrarse sin corrección manual.

No pase por alto los recortes y la retirada de piezas terminadas. Una célula puede parecer eficiente durante el ciclo de carga, pero congestionarse cuando los esqueletos, las piezas de recorte o las piezas en bruto terminadas no tienen una ruta de salida definida. Los destinos separados para piezas utilizables, chatarra y piezas inciertas reducen la tentación de dejar material dentro del área de trabajo del robot.

La aceleración es un ajuste de calidad, no solo un ajuste de velocidad

El movimiento rápido no crea automáticamente una célula rápida. Una aceleración elevada puede hacer que las chapas largas oscilen, que las ventosas pierdan el sellado o que las esquinas golpeen los utillajes. El perfil de movimiento más productivo suele ser aquel que acelera suavemente, mantiene una trayectoria estable y desacelera sin desplazar la chapa. Esto es especialmente relevante para acero inoxidable fino, aluminio, chapa recubierta y paneles grandes que pueden flexionarse durante el traslado.

Comience con ajustes de movimiento conservadores durante la puesta en marcha. Observe la chapa, no solo la muñeca del robot. Si el material vibra, se comba, se retuerce o se levanta en una esquina, ajuste la separación de las ventosas, los puntos de apoyo, la velocidad, la aceleración o la orientación de transferencia. Aumentar la velocidad del robot antes de demostrar la estabilidad de la recogida normalmente genera más tiempo de recuperación que tiempo de producción.

Integre la seguridad en el funcionamiento normal

Una célula robótica solo es más segura cuando su modo de funcionamiento habitual es más seguro que el método manual anterior. Los resguardos, enclavamientos, escaneado con clasificación de seguridad y paradas de emergencia son esenciales, pero el flujo de trabajo diario también necesita reglas claras para cargar material, recuperar fallos, cambiar herramientas y retirar piezas caídas.

Los operarios deben poder conocer el estado previsto del robot mediante señales claras: listo para material, ciclo automático activo, esperando confirmación, con fallo o seguro para el acceso. Las luces de estado ambiguas y las pausas sin explicación animan a las personas a entrar en una célula antes de que el sistema esté en una condición segura. La secuencia de control debe dejar claro cuándo se permite el acceso y qué acción es necesaria para reiniciar.

La recuperación de fallos merece la misma planificación que la producción normal. Un fallo de vacío, una chapa desviada o una colocación omitida acabarán ocurriendo. El procedimiento de recuperación debe detener el movimiento de forma segura, identificar si la chapa está asegurada y permitir su retirada sin acceder a un área no controlada. Evite diseños en los que un simple fallo de sensor requiera que un operario trabaje bajo una chapa suspendida o entre el robot y la mesa de una máquina.

El mantenimiento de herramientas también afecta a la seguridad. Las ventosas desgastadas, las mangueras dañadas, las superficies magnéticas contaminadas, los elementos de fijación flojos y los sensores inexactos pueden convertir un proceso estable en uno impredecible. Una breve inspección al inicio de un turno suele ser más eficaz que esperar a fallos repetidos de recogida. Compruebe el estado de las superficies de agarre, líneas de aire, protección de cables, fijaciones de herramientas y la holgura de la trayectoria del robot.

Mantenga los controles de calidad cerca del punto de transferencia

La automatización de la manipulación debe preservar el estado de la chapa requerido por la siguiente operación. Un robot puede colocar el material de forma consistente, pero no puede compensar rebabas, piezas en bruto deformadas, contaminación intensa o daños superficiales que entraron antes en el flujo de trabajo. Cuando una pieza cortada o estampada se traslada hacia plegado, soldadura, montaje o acabado, resulta útil definir un punto de aceptación sencillo antes de apilar o cargar la pieza.

Inspeccione la presencia de rebabas afiladas, restos colgantes, deformación de bordes, arañazos y separación incompleta del esqueleto. Estos problemas pueden afectar al agarre y también generar riesgos durante la manipulación manual posterior. Las piezas que necesitan tratamiento de bordes deben desviarse antes de llegar a un proceso en el que las rebabas puedan dañar los utillajes o interferir con el montaje.

Para componentes metálicos más pequeños y piezas de precisión que requieren desbarbado o abrillantado superficial después del mecanizado o la fabricación, unaMáquina de pulido magnético personalizada puede encajar como una etapa independiente de acabado posterior. Su proceso de pulido magnético está destinado a piezas de trabajo irregulares y zonas de difícil acceso, como orificios internos, espacios, ángulos rectos y superficies roscadas. No debe considerarse un sustituto de un diseño correcto de recogida robótica; en cambio, puede ayudar a preparar piezas cuando la eliminación de rebabas y la limpieza superficial son necesarias antes de la manipulación, inspección o montaje final.

Ponga en marcha el flujo de trabajo por etapas

Una puesta en marcha fiable comienza con el movimiento menos complejo: recoger una chapa presentada correctamente, transferirla lentamente y colocarla en una ubicación definida. Una vez que ese movimiento sea estable, añada separación de pilas, tamaños alternativos de chapa, señales de máquina, retirada de piezas terminadas y condiciones de excepción. Intentar activar todas las funciones el primer día dificulta identificar si los problemas proceden del agarre, la programación, la variación del material o la comunicación de la máquina.

1. Verifique el peso real de la chapa y el centro de gravedad en todo el rango de materiales.
2. Pruebe la recogida en chapas limpias, chapas aceitosas, chapas finas y cualquier material con película protectora.
3. Confirme que el efector final sostiene la chapa durante la aceleración, el giro y la colocación.
4. Compruebe todas las zonas de holgura con la máquina en cada posición relevante, no solo en reposo.
5. Introduzca los sensores y las respuestas ante fallos de uno en uno para poder comprender las condiciones anómalas.
6. Ejecute secuencias de producción representativas y revise dónde siguen necesitando intervenir los operarios.

El punto final suele ser el más revelador. Si los operarios enderezan repetidamente las chapas, separan recogidas dobles, despejan destinos bloqueados o ajustan la colocación a mano, la célula ha identificado una condición de proceso que todavía necesita atención de ingeniería. La respuesta adecuada es mejorar la preparación, la detección, el utillaje o la lógica del programa, no convertir la intervención manual en parte del ciclo esperado.

Cuándo el flujo de trabajo necesita una revisión de ingeniería adicional

Se justifica trabajo adicional de diseño cuando las chapas son extremadamente finas, muy reflectantes, muy aceitosas, perforadas, inusualmente grandes o propensas a deformarse. También es necesario cuando el robot debe alcanzar el interior de un cerramiento de máquina, voltear una pieza, manipular esqueletos afilados o coordinarse estrechamente con mordazas, topes traseros o varios ejes móviles. En estas situaciones, un cálculo de carga útil por sí solo no es suficiente. La rigidez de la herramienta, la holgura de la trayectoria, la estrategia de sensores y los métodos seguros de recuperación deben confirmarse antes de la liberación para producción.

Un brazo robótico para manipulación de chapa metálica bien diseñado hace más que eliminar la elevación del proceso. Crea una trayectoria de transferencia controlada: las chapas se presentan de forma consistente, se sujetan con un método adecuado para su superficie y geometría, se mueven sin impactos innecesarios, se colocan con precisión y se aíslan de forma segura cuando algo no parece correcto. Eso es lo que convierte la manipulación robótica en un flujo de trabajo más rápido, en lugar de ser solo un movimiento de máquina más rápido.
