تكون ذراع روبوت مناولة الصفائح المعدنية ذات قيمة كبيرة عندما يصبح عمل النقل عنق الزجاجة الخفي حول ماكينة التصنيع. قد يتمكن المشغل من تحميل صفيحة على قاطع ليزر، أو إزالة القطع الفارغة المقطوعة، أو تغذية مكبس الثني بأمان عند حجم إنتاج منخفض. يتغير الوضع عندما تكون الصفائح كبيرة، والحواف حادة، والأسطح سهلة الخدش، ودورة الماكينة لا تترك وقتًا كافيًا للتعافي. يمكن أن يؤدي الرفع المتكرر إلى إبطاء الخلية، وزيادة الإجهاد، وخلق فرص لسقوط المواد، أو إصابات الأصابع، أو خدوش الأجزاء، أو الوضع غير المتسق.

لا تتمثل الإجابة العملية ببساطة في «إضافة روبوت». يعتمد سير عمل النقل الأكثر أمانًا وسرعة على مواءمة الروبوت، وأداة نهاية الذراع، وطريقة الاستشعار، والحواجز الواقية، ونقاط التسليم مع الحالة الفعلية للصفائح. يزيل أفضل تخطيط خطوات المناولة غير الضرورية، ويوفر للروبوت ظروف التقاط موثوقة، ويترك للأشخاص مسؤوليات الإعداد والفحص ومعالجة الاستثناءات والتحكم في العملية بدلًا من الرفع اليدوي المتكرر.

ابدأ بمشكلة النقل، لا بطراز الروبوت

قبل اختيار ذراع روبوت لمناولة الصفائح المعدنية، ارسم خريطة لحركة صفيحة واحدة من رصة الإدخال إلى عمليتها التالية. في العديد من الخلايا، لا يكون أكبر تأخير هو مسافة الحركة، بل الوقت المستغرق في فصل الصفائح، وتصحيح الانحراف، وانتظار إتاحة الوصول إلى الماكينة، وقلب الأجزاء، أو التعافي من فشل الالتقاط.

راقب سير العمل بسرعة الإنتاج العادية وسجل المواضع التي تصبح فيها المناولة صعبة. تشمل المراجعة المفيدة عادةً ما يلي:

• مادة الصفيحة، ونطاق السماكة، والعرض، والطول، والوزن الأقصى.
• حالة السطح، بما في ذلك طبقة الزيت، والفيلم الواقي، والطلاءات، وقابلية التعرض للخدش.
• ما إذا كانت الصفائح تصل مسطحة، أو مقوسة قليلًا، أو متداخلة، أو ملتوية، أو مختلطة في رصة.
• اتجاه الالتقاط المطلوب والاتجاه اللازم عند الماكينة التالية.
• توقيت باب الماكينة، وخلوص التجهيزات، ومواضع المشابك، ومناطق وصول الروبوت الآمنة.
• ما إذا كان يجب تكديس الأجزاء، أو نقلها على ناقل، أو وضعها في تجهيزة، أو تسليمها إلى عملية أخرى.
• كيفية تعامل المشغلين حاليًا مع الصفائح المعيبة، والالتقاط المزدوج، والقصاصات، وتغييرات الإنتاج.

تمنع هذه المراجعة خطأً شائعًا: اختيار روبوت استنادًا إلى الحمولة الاسمية فقط. فقد يكون الروبوت قادرًا على رفع الوزن، لكنه لا يزال غير مناسب إذا كانت أداة نهاية الذراع لا تستطيع التعامل مع انحناء الصفيحة، أو لا تستطيع فصل القطع الفارغة الزيتية، أو تسبب انحرافًا مفرطًا أثناء تحريك لوح طويل.

المواضع التي تتعطل فيها عملية نقل الصفائح اليدوية عادةً

الحواف الحادة هي الخطر الواضح، لكنها ليست السبب الوحيد الذي يجعل المناولة اليدوية غير موثوقة. قد تنثني الصفائح الكبيرة بشكل غير متوقع، ولا سيما عندما يرفع المشغل أحد الجانبين قبل الآخر. قد تهتز المواد الرقيقة أو تنحني تحت وزنها الذاتي. وقد تنزلق الصفيحة ذات الفيلم الواقي فوق صفيحة أخرى في الرصة، مما يجعل الفصل صعبًا. حتى عند عدم وقوع إصابة، يمكن أن يترك تغيير الموضع المتكرر خدوشًا أو تلفًا في الزوايا أو وضعًا غير متسق عند الماكينة اللاحقة.

تظهر مشكلة أخرى عندما تكون عملية التصنيع سريعة لكن التحميل يبقى يدويًا. قد يحتاج المشغل إلى إزالة الأجزاء النهائية، وتجهيز القطعة الفارغة التالية، والتحقق من الاتجاه، والبقاء بعيدًا عن الآلات المتحركة خلال فترة قصيرة. تحت الضغط، يميل الأشخاص إلى استخدام أسرع إجراء متاح: مد اليد لمسافة أبعد، أو حمل المادة بزاوية غير مريحة، أو تجاوز موضع التجهيز المفضل. ينبغي تصميم خلية الروبوت لإزالة هذا الضغط بدلًا من مجرد نقل الحركة غير الآمنة نفسها من مكان إلى آخر.

علامات تبرر الأتمتة

يستحق روبوت المناولة دراسة جادة عندما يتكرر النقل نفسه لفترات إنتاج طويلة، أو عندما تجعل أبعاد المادة الرفع بواسطة شخصين أمرًا روتينيًا، أو عندما تتطلب العملية تموضعًا ثابتًا يصعب الحفاظ عليه يدويًا. كما يكون مفيدًا عندما يجب أن تعمل الماكينة خلال فترات الاستراحة أو عندما يقضي المشغلون وقتًا في نقل المواد أكثر من وقت فحص جودة الإنتاج.

قد تكون الأتمتة أقل ملاءمة للأعمال الفردية شديدة التباين ما لم تُصمم الخلية لتبديل أدوات نهاية الذراع بسرعة، واختيار البرامج بسهولة، والتجهيز المرن. الهدف ليس تحقيق أقصى أتمتة في كل حالة، بل عملية قابلة للتكرار يمكن تغييرها دون خلق عبء إعداد جديد في كل مرة يتغير فيها حجم الصفيحة أو هندسة الجزء.

اختر طريقة الالتقاط وفقًا لسلوك المادة

تحدد أداة نهاية الذراع ما إذا كانت ذراع روبوت مناولة الصفائح المعدنية تعمل كأداة إنتاج موثوقة أو كمصدر لانقطاعات متكررة. لكل من طرق الإمساك بالفراغ والمغناطيس والميكانيكية مكانها، لكن لا ينبغي اختيار أي منها استنادًا إلى نوع المادة وحده.

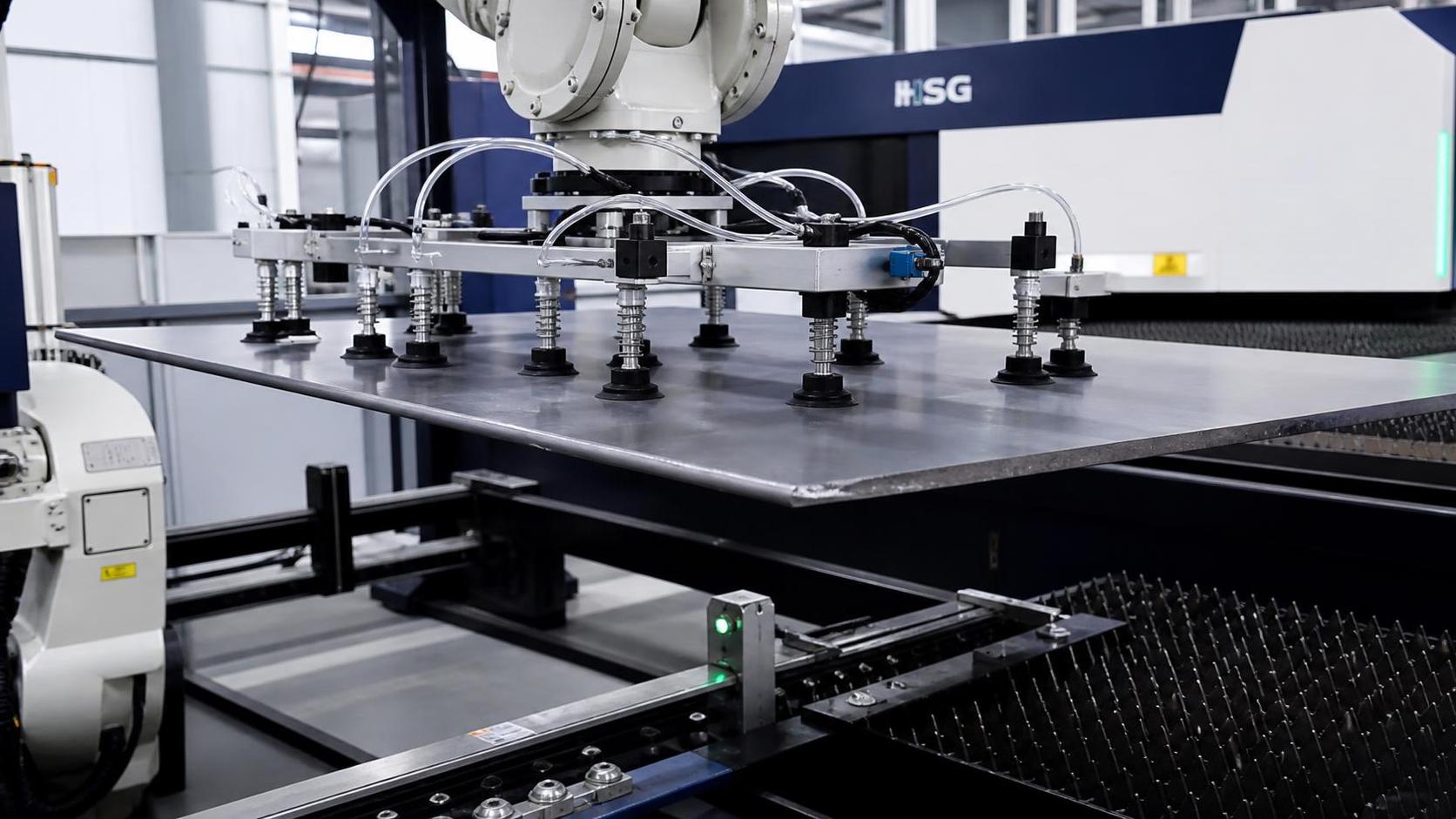

غالبًا ما تكون المناولة بالفراغ فعالة للأسطح العريضة للصفائح، إلا أن الالتقاط الناجح يتطلب أكثر من قوة شفط كافية. يجب أن تدعم مواضع الكؤوس الصفيحة كي لا تهبط بشكل مفرط أثناء التسارع. قد تحتاج الصفيحة الكبيرة الرقيقة إلى أداة على شكل إطار تضم مناطق متعددة يتم التحكم فيها بشكل مستقل. يتيح التقسيم إلى مناطق للروبوت التقاط أحجام مختلفة من دون تفعيل كؤوس خارج حدود الصفيحة، والتي قد تسحب الهواء بخلاف ذلك وتقلل موثوقية التثبيت.

بالنسبة للمواد الزيتية، أو القطع الفارغة المكدسة، أو الصفائح ذات التشوه الطفيف، يستحق الفصل اهتمامًا مستقلًا. قد يلزم نفخ الهواء، أو الفواصل، أو الأصابع الميكانيكية، أو حركة تقشير محكومة قبل أن يرفع الروبوت الصفيحة. وتكون حالة الصفيحتين مهمة بشكل خاص لأنها قد تؤدي إلى تحميل زائد على الماكينة التالية، أو ضعف جودة الجزء، أو سقوط غير متوقع عندما تتحرك إحدى الصفائح. يمكن أن تساعد استشعارات السماكة أو مراقبة ضغط الفراغ أو التحقق من ارتفاع الرصة في تحديد عمليات الالتقاط غير الطبيعية قبل استمرار النقل.

صمم الخلية حول نقاط تسليم مستقرة

حركة الروبوت ليست سوى جزء واحد من الدورة. تحتاج الصفيحة إلى مكان موثوق لالتقاطها وفحصها ووضعها. يقلل التجهيز الجيد التباين قبل تحرك الروبوت، بينما يجبر التجهيز السيئ الروبوت على التعويض عن تقديم المادة غير المتسق.

في جهة الإدخال، استخدم دعامات تبقي الصفائح مستوية وسهلة الوصول. يجب أن تكون الصفيحة العلوية ضمن نطاق عمل أداة نهاية الذراع دون الحاجة إلى مدى وصول مفرط للروبوت. يمكن للأدلة الجانبية التحكم في موضع الرصة، لكن لا ينبغي أن تحاصر الصفيحة بإحكام يجعل الفصل صعبًا. بالنسبة لأحجام الأعمال المختلطة، قد تكون الأدلة القابلة للضبط أو مواقع المنصات المخصصة أكثر عملية من ترتيب ثابت واحد.

في جهة الاستلام، يجب أن يضع الروبوت المادة بطريقة يمكن للعملية التالية قبولها باستمرار. بالنسبة لماكينة القطع بالليزر، قد يعني ذلك وضع الصفيحة مقابل محددات التمركز أو على طاولة مكوكية. لتحميل مكبس الثني، يحتاج الروبوت إلى مسار يتجنب الثاقب والقالب والمقياس الخلفي ومناطق السلامة المتحركة. بالنسبة للحام أو التجميع، قد يحتاج الوضع إلى اتجاه قابل للتكرار حتى تُغلق التجهيزات دون تصحيح يدوي.

لا تغفل القصاصات وإزالة الأجزاء النهائية. قد تبدو الخلية فعالة خلال دورة التحميل لكنها تصبح مزدحمة عندما لا يكون للهياكل المتبقية أو قطع التشذيب أو القطع الفارغة المكتملة مسار خروج محدد. تقلل الوجهات المنفصلة للأجزاء القابلة للاستخدام والخردة والأجزاء غير المؤكدة من إغراء ترك المواد داخل منطقة تشغيل الروبوت.

التسارع إعداد للجودة، وليس إعدادًا للسرعة فقط

لا تؤدي الحركة السريعة تلقائيًا إلى خلية سريعة. قد يتسبب التسارع العالي في تأرجح الصفائح الطويلة، أو فقدان كؤوس الفراغ لإحكامها، أو اصطدام الزوايا بالتجهيزات. غالبًا ما يكون ملف الحركة الأكثر إنتاجية هو الذي يتسارع بسلاسة، ويحافظ على مسار مستقر، ويتباطأ دون إزاحة الصفيحة. وهذا مهم بشكل خاص للفولاذ المقاوم للصدأ الرقيق، والألومنيوم، والصفائح المطلية، والألواح الكبيرة التي يمكن أن تنحني أثناء الحركة.

ابدأ بإعدادات حركة متحفظة أثناء التشغيل التجريبي. راقب الصفيحة بدلًا من معصم الروبوت فقط. إذا اهتزت المادة، أو هبطت، أو التوت، أو ارتفعت عند زاوية، فاضبط تباعد الكؤوس أو نقاط الدعم أو السرعة أو التسارع أو اتجاه النقل. إن زيادة سرعة الروبوت قبل إثبات استقرار الالتقاط تخلق عادةً وقت تعافٍ أكثر من وقت الإنتاج.

ادمج السلامة في التشغيل العادي

تكون خلية الروبوت أكثر أمانًا فقط عندما يكون وضع تشغيلها العادي أكثر أمانًا من الطريقة اليدوية السابقة. تعد الحواجز الواقية، والتشابكات البينية، والمسح المصنف للسلامة، وإيقافات الطوارئ ضرورية، لكن سير العمل اليومي يحتاج أيضًا إلى قواعد واضحة لتحميل المواد، واستعادة الأعطال، وتغيير الأدوات، وإزالة الأجزاء الساقطة.

ينبغي أن يتمكن المشغلون من رؤية الحالة المقصودة للروبوت من خلال إشارات واضحة: جاهز للمادة، أو دورة تلقائية نشطة، أو بانتظار التأكيد، أو في حالة عطل، أو آمن للوصول. تشجع أضواء الحالة الغامضة والتوقفات غير المفسرة الأشخاص على دخول الخلية قبل أن يكون النظام في حالة آمنة. يجب أن يوضح تسلسل التحكم متى يُسمح بالوصول وما الإجراء المطلوب لإعادة التشغيل.

تستحق استعادة الأعطال التخطيط نفسه المخصص للإنتاج العادي. سيحدث في النهاية فشل في الفراغ، أو صفيحة منحرفة، أو وضع فائت. ينبغي أن يوقف إجراء الاستعادة الحركة بأمان، ويحدد ما إذا كانت الصفيحة مؤمنة، ويسمح بإزالتها دون الوصول إلى منطقة غير مسيطر عليها. تجنب التصاميم التي يتطلب فيها عطل مستشعر بسيط من المشغل العمل تحت صفيحة معلقة أو بين الروبوت وطاولة الماكينة.

تؤثر صيانة الأدوات أيضًا في السلامة. يمكن لكؤوس الفراغ البالية، والخراطيم التالفة، والأسطح المغناطيسية الملوثة، والمثبتات المفكوكة، والمستشعرات غير الدقيقة أن تحول عملية مستقرة إلى عملية غير متوقعة. غالبًا ما يكون الفحص القصير في بداية الوردية أكثر فعالية من انتظار أعطال الالتقاط المتكررة. تحقق من حالة أسطح الإمساك، وخطوط الهواء، وحماية الكابلات، ومثبتات الأدوات، وخلوص مسار الروبوت.

أبقِ ضوابط الجودة بالقرب من نقطة النقل

ينبغي لأتمتة المناولة أن تحافظ على حالة الصفيحة المطلوبة للعملية التالية. يمكن للروبوت وضع المادة باستمرار، لكنه لا يستطيع التعويض عن النتوءات الحادة، أو القطع الفارغة الملتوية، أو التلوث الشديد، أو تلف السطح الذي دخل إلى سير العمل في وقت سابق. عندما يُنقل جزء مقطوع أو مختوم نحو الثني أو اللحام أو التجميع أو التشطيب، فمن المفيد تحديد نقطة قبول بسيطة قبل تكديس الجزء أو تحميله.

افحص النتوءات الحادة، والبقايا المعلقة، وتشوه الحواف، والخدوش، وعدم الانفصال الكامل عن الهيكل المتبقي. يمكن أن تؤثر هذه المشكلات في الإمساك كما يمكن أن تخلق مخاطر أثناء المناولة اليدوية اللاحقة. ينبغي توجيه الأجزاء التي تحتاج إلى معالجة الحواف قبل وصولها إلى عملية قد تتسبب فيها النتوءات بإتلاف التجهيزات أو تعيق التجميع.

بالنسبة للمكونات المعدنية الأصغر والأجزاء الدقيقة التي تتطلب إزالة النتوءات أو تلميع السطح بعد التشغيل الآلي أو التصنيع، قد تناسبآلة تلميع مغناطيسية مخصصة كخطوة تشطيب لاحقة منفصلة. تهدف عملية التلميع المغناطيسي فيها إلى قطع العمل غير المنتظمة والمناطق صعبة الوصول مثل الثقوب الداخلية والفجوات والزوايا القائمة والأسطح الملولبة. ولا ينبغي اعتبارها بديلًا عن تصميم الالتقاط الروبوتي الصحيح؛ بل يمكنها المساعدة في تجهيز الأجزاء التي يلزم فيها إزالة النتوءات وتنظيف السطح قبل المناولة النهائية أو الفحص أو التجميع.

شغّل سير العمل على مراحل

تبدأ عملية التشغيل الموثوقة بأقل حركة تعقيدًا: التقاط صفيحة واحدة مقدمة بشكل صحيح، ونقلها ببطء، ووضعها في موقع محدد واحد. بعد استقرار هذه الحركة، أضف فصل الرصات، وأحجام الصفائح البديلة، وإشارات الماكينة، وإزالة الأجزاء النهائية، وظروف الاستثناء. إن محاولة تفعيل كل وظيفة في اليوم الأول تجعل من الصعب تحديد ما إذا كانت المشكلات ناتجة عن الإمساك أو البرمجة أو تباين المواد أو اتصال الماكينة.

1. تحقق من الوزن الفعلي للصفيحة ومركز الثقل عبر نطاق المواد الكامل.
2. اختبر الالتقاط على الصفائح النظيفة، والصفائح الزيتية، والصفائح الرقيقة، وأي مادة مزودة بفيلم واقٍ.
3. أكد أن أداة نهاية الذراع تدعم الصفيحة خلال التسارع والدوران والوضع.
4. تحقق من جميع مناطق الخلوص مع الماكينة في كل موضع ذي صلة، وليس في وضع السكون فقط.
5. أدخل المستشعرات واستجابات الأعطال واحدًا تلو الآخر حتى يمكن فهم الحالات غير الطبيعية.
6. شغّل تسلسلات إنتاج ممثلة وراجع المواضع التي لا يزال المشغلون بحاجة إلى التدخل فيها.

غالبًا ما تكون النقطة الأخيرة هي الأكثر كشفًا. إذا كان المشغلون يقومون بشكل متكرر بتسوية الصفائح، أو فصل الالتقاطات المزدوجة، أو إزالة العوائق من الوجهات المسدودة، أو ضبط الموضع يدويًا، فقد حددت الخلية حالة عملية لا تزال تحتاج إلى اهتمام هندسي. والاستجابة الصحيحة هي تحسين التجهيز أو الاستشعار أو الأدوات أو منطق البرنامج، لا جعل التدخل اليدوي جزءًا من الدورة المتوقعة.

متى يحتاج سير العمل إلى مراجعة هندسية إضافية

يكون عمل التصميم الإضافي مبررًا عندما تكون الصفائح رقيقة للغاية، أو شديدة الانعكاس، أو كثيرة الزيت، أو مثقبة، أو كبيرة على نحو غير معتاد، أو معرضة للالتواء. وهو مطلوب أيضًا عندما يجب أن يصل الروبوت إلى داخل حاوية الماكينة، أو يقلب جزءًا، أو يتعامل مع هياكل حادة، أو ينسق عن قرب مع المشابك أو المقاييس الخلفية أو محاور متحركة متعددة. في هذه الحالات، لا يكفي حساب الحمولة وحده. يجب تأكيد صلابة الأداة وخلوص المسار واستراتيجية المستشعرات وطرق الاستعادة الآمنة كلها قبل إطلاق الإنتاج.

إن ذراع روبوت مناولة الصفائح المعدنية المصممة جيدًا تفعل أكثر من إزالة الرفع من العملية. إنها تنشئ مسار نقل محكومًا: تُعرض الصفائح باستمرار، وتُمسك بطريقة مناسبة لسطحها وهندستها، وتُنقل دون صدمات غير ضرورية، وتوضع بدقة، وتُعزل بأمان عندما يبدو أن هناك شيئًا غير صحيح. هذا ما يحول المناولة الروبوتية إلى سير عمل أسرع بدلًا من مجرد حركة آلة أسرع.
