قد تبدو خلية مناولة الصفائح الفولاذية ذات حجم صحيح في رسم التخطيط، ومع ذلك تفشل أثناء التشغيل التجريبي. والسبب المعتاد ليس الوزن الساكن للصفيحة وحده. فالروبوت القادر على رفع صفيحة بوزن اسمي قد يواجه صعوبة عند احتساب أداة نهاية الذراع، ودائرة التفريغ، وإطار الرفع، والتسارع، ومركز الثقل المنحرف، وهامش الأمان المطلوب. وفي الوقت نفسه، قد تتسبب خلية تنقل الصفائح بشكل موثوق في خدوش غير مقبولة أو آثار شفط أو انبعاجات بالحواف أو تشوه طفيف في المواد الرقيقة.

القاعدة العملية بسيطة: اختر حجم ذراع روبوت مناولة الصفائح الفولاذية وفقًا لأسوأ ظروف الحركة المحتملة، وليس وفقًا لأخف صفيحة أو أكثرها تداولًا. احسب الكتلة الكلية المحمولة والعزم عند شفة الروبوت، ثم تحقق من الأحمال الديناميكية، والمدى، واستقرار الصفيحة، وطريقة التلامس مع السطح. تصنيف الحمولة ضروري، لكنه واحد فقط من عدة قيم تحدّية.

ابدأ بالحمل الفعلي، وليس وزن الصفيحة

غالبًا ما تبدأ التقييمات الفنية بحساب كتلة الصفيحة:

كتلة الصفيحة = الطول × العرض × السمك × كثافة المادة

هذا الحساب مفيد، لكنه ليس متطلب الحمولة. يحمل الروبوت الصفيحة مع كل مكوّن متحرك أسفل معصمه. وقد يشمل ذلك، وفقًا لتصميم الخلية، قابض تفريغ، ووحدات مغناطيسية، وعوارض، وخراطيم، وصمامات، ومستشعرات، وحماية للكابلات، وحوامل تصادم، ولوحة محول. يجب أن تتحكم وحدة تحكم الروبوت في الكتلة المجمعة وموقع مركز ثقلها.

تعبير البداية الأكثر فائدة هو:

إجمالي الحمولة المتحركة = كتلة الصفيحة + كتلة أداة نهاية الذراع + المرافق والأدوات الملحقة

ثم طبّق هامشًا يعكس التطبيق بدلًا من اختيار نسبة مئوية عشوائية. فقد تحتاج دورة التقاط ووضع بطيئة مع قابض مدمج إلى سماحية تختلف عن خلية عالية الإنتاجية تسرّع صفيحة كبيرة عبر مدى أفقي طويل. يجب أن يغطي الهامش التباين المتوقع في الصفائح، والوزن الفعلي للأدوات، ومواد التآكل، وحركة الخراطيم، والفرق بين صفيحة نظيفة وجافة ومواد إنتاج تحتوي على زيت أو قشور درفلة أو غشاء أو رطوبة.

لا تفترض أن الروبوت المصنف لحمولة معينة يمكنه استخدام كامل تلك السعة في كل اتجاه. يحدد مصنعو الروبوتات عادة قدرة الحمولة مع عزوم المعصم المسموح بها وحدود القصور الذاتي. يمكن لصفيحة عريضة وخفيفة نسبيًا أن تتجاوز حد العزم قبل أن تصل إلى حد الكتلة المصنف.

غالبًا ما يكون مركز الثقل أول قيد خفي

تتصرف قطعة مدمجة موضوعة بالقرب من الشفة بشكل مختلف تمامًا عن صفيحة طويلة مدعومة على عارضة. وقد يقع مركز الثقل الكلي بعيدًا أسفل المعصم أو أمامه، مما يولد عزمًا كبيرًا عند تسارع الذراع أو تباطئه أو دورانه أو تغيير اتجاهه.

قيّم مركز الثقل على المحاور الثلاثة جميعها بالنسبة إلى شفة التثبيت. ويتطلب ذلك أكثر من إدخال أبعاد الصفيحة في نموذج عرض السعر. ينبغي أن يقدم مورد أداة نهاية الذراع بيانات كتلتها ومركز ثقلها. بالنسبة إلى الصفيحة، استخدم المركز الهندسي فقط عندما يكون الشكل والسمك وتوزيع المادة منتظمًا. فقد يكون للقطع المقصوصة والأجزاء ذات الفتحات والصفائح المكدسة والصفائح المدعومة جزئيًا مركز ثقل متحرك.

تستحق ثلاث حالات اهتمامًا خاصًا:

• الصفائح المستطيلة الطويلة: حتى الوزن المعتدل قد يولد عزمًا مرتفعًا على المعصم عند التقاط الصفيحة من قرب أحد طرفيها أو حملها في وضع عمودي.
• برامج المنتجات المختلطة: قد لا يكون الروبوت المخصص لقطعة أصغر وسميكة مناسبًا لصفيحة رقيقة وعريضة ذات قيمة قصور ذاتي أكبر بكثير.
• مواضع الالتقاط غير المركزية: قد تفرض قيود المساحة وهندسة تحميل المكبس وتداخل التركيبات نقطة التقاط بعيدة عن المركز الحقيقي للصفيحة.

اطلب التحقق من حمل الروبوت باستخدام أداة نهاية الذراع المقصودة وأكبر أبعاد للصفيحة. يجب أن يكون المورد قادرًا على تقييم الكتلة ومركز الثقل والعزم والقصور الذاتي، بدلًا من تأكيد رقم الحمولة فقط. وعندما تُعدّل الأداة لاحقًا بإضافة كؤوس أو مغناطيسات أو كاميرات أو أغطية واقية، فاحتفظ بسعة كافية لهذا التغيير بدلًا من اعتباره تحديثًا بسيطًا.

تحدد القوة الديناميكية ما إذا كانت الخلية ستبقى مستقرة

قد تبقى الصفيحة آمنة عند تثبيتها دون حركة، لكنها قد تتحرك أو تنزلق أثناء الإنتاج. تولّد الحركة قوى غير موجودة في الحساب الساكن. ويمكن لعمليات البدء والتوقف السريعة أن تزيد الحمل على الكؤوس والمغناطيسات والمشابك ومفاصل الروبوت. ويكون الدوران متطلبًا بصفة خاصة لأن الصفيحة العريضة ذات قصور ذاتي دوراني مرتفع. يمكن إبطاء الروبوت للبقاء ضمن الحدود، لكن ذلك قد يقوض زمن الدورة الذي برر الأتمتة.

حدد الحركة المقصودة قبل الاختيار النهائي للروبوت: مسافة الرفع الرأسي، والتنقل الأفقي، وتغييرات الاتجاه، ومواضع التسليم، وزمن التوقف، وعدد الأجزاء المطلوب في الساعة. والسؤال ذو الصلة ليس «هل يستطيع الروبوت رفعها؟» بل «هل يستطيع تحريك هذا الحمل عبر هذا المسار بالتسارع المطلوب دون تجاوز حدود المفاصل أو المعصم أو القابض أو انحراف الصفيحة؟»

تصبح الظروف الديناميكية أكثر شدة عند مناولة صفيحة عند أقصى مدى. في هذا الموضع، قد تتسبب الاهتزازات الصغيرة ومرونة القابض في تأرجح الحواف. ولا تقتصر المشكلة على المظهر؛ فقد يعطل التأرجح تحميل الآلة، أو يصعب تعشيق دبابيس التحديد، أو ينشئ خطر تصادم بالقرب من الحواجز والتركيبات. وغالبًا ما يكون تقليل التسارع في مقاطع مسار محددة أكثر فاعلية من إبطاء البرنامج بأكمله. على سبيل المثال، يمكن للروبوت أن يتحرك بسرعة عندما يكون بعيدًا عن المعدات، ثم يستخدم تباطؤًا مضبوطًا قبل وضع الصفيحة على طاولة قطع أو مغذٍ للمكبس أو محطة فحص.

اختر طريقة الإمساك وفقًا لحالة السطح وسلوك المادة

تبدأ حماية السطح بتحديد ما يجب حمايته. فقد يعني «عدم وجود تلف» أشياء مختلفة للصفائح الإنشائية المدرفلة على الساخن، أو الصفائح المخللة، أو الفولاذ المقاوم للصدأ ذي التشطيب التجميلي، أو المواد المطلية، أو الصفائح المكسوة بالألومنيوم، أو الصفائح ذات الغشاء الواقي المؤقت. وقد تكون طريقة المناولة المقبولة في مرحلة تحضير اللحام غير مناسبة قبل تصنيع الألواح المرئية.

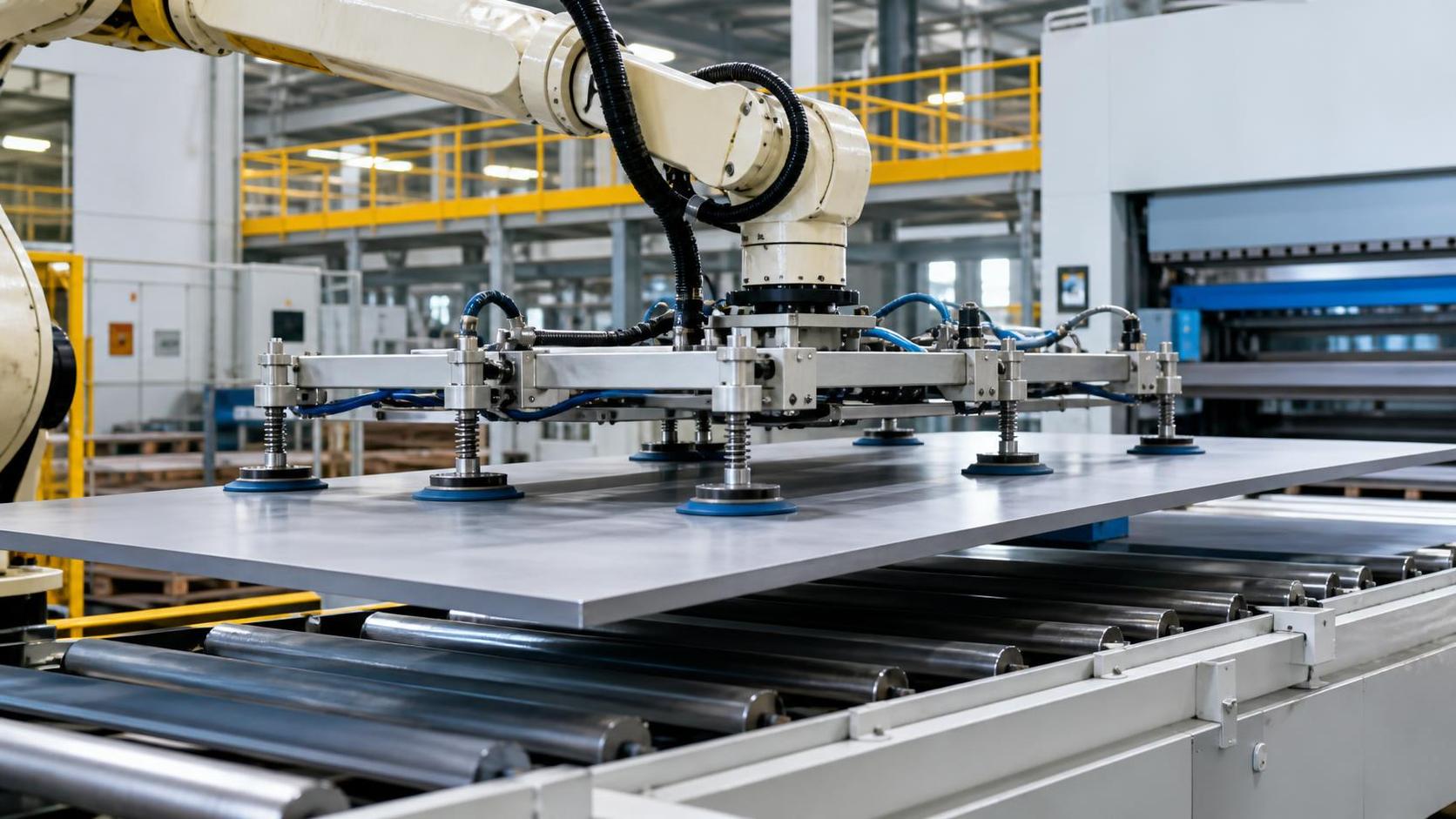

الإمساك بالتفريغ

يمكن لكؤوس التفريغ توفير تلامس واسع وموزع، وغالبًا ما تكون مناسبة عند توفر سطح أملس ومحكم نسبيًا. ويجب تقييم حدودها بواقعية. فالزيت والقشور والصفائح الخشنة والثقوب والمواد الملتوية والأغشية الواقية قد تقلل موثوقية التثبيت. وقد تترك حواف الكؤوس أيضًا آثارًا مؤقتة على الأسطح الحساسة، ولا سيما عند وجود قوة مرتفعة أو زمن توقف طويل أو كؤوس ملوثة.

استخدم مواد كؤوس متوافقة مع تشطيب الصفيحة وبيئة العملية. حافظ على نظافة أسطح التلامس، وافحصها بحثًا عن الجزيئات المدمجة، وتجنب سحب الكأس عبر السطح أثناء الالتقاط أو الوضع. ويكون القابض المزود بمناطق تفريغ مراقبة بشكل مستقل ذا قيمة عندما يختلف حجم الصفيحة أو توجد فتحات عرضية. إذ يمكنه تأكيد إحكام عدد كافٍ من الكؤوس النشطة قبل بدء الحركة.

الإمساك المغناطيسي

تكون الأنظمة المغناطيسية الدائمة أو المتحكم بها كهربائيًا فعالة مع الفولاذ الحديدي، خاصة عندما يكون إحكام التفريغ غير موثوق. لكن الإمساك المغناطيسي يتطلب فحوصات لدرجة المادة ونطاق السمك والفجوة الهوائية الناتجة عن القشور أو الطلاءات والمغناطيسية المتبقية وخطر رفع أكثر من صفيحة واحدة من الرصة. ولا تزال وسادات التلامس السطحي مهمة؛ إذ يمكن للأوساخ أو الجسيمات الصلبة بين المغناطيس والصفيحة أن تخدش قطعة العمل.

تتطلب الصفائح الرقيقة تدقيقًا إضافيًا لأن المجال المغناطيسي قد يجذب الصفائح المجاورة أو يشوه صفيحة مرنة أثناء الرفع. وقد تكون هناك حاجة إلى فاصل أو طريقة لكشف سمك الصفيحة أو تسلسل مضبوط لفصل الرصات. كما أن المغناطيسات لا تحل كل مشكلات الاتجاه؛ إذ يمكن لصفيحة كبيرة أن تنحني أو تتذبذب حتى عندما تكون قوة التثبيت كافية.

المشابك الميكانيكية والإمساك بالحواف

تكون المشابك مفيدة عندما يجب تقليل التلامس السطحي أو عندما لا تستطيع الصفيحة توفير تثبيت موثوق بالتفريغ أو المغناطيس. والمقابل هو الحمل المركز على الحافة. فقد تؤدي هندسة الفك غير المناسبة إلى انبعاج الحواف أو إتلاف الطلاءات أو بدء تشوه موضعي في الصفائح الرقيقة. ويجب أن تكون منطقة المشبك متوافقة قدر الإمكان مع سماحات التشذيب أو اللحام أو الثني اللاحقة.

بالنسبة إلى المواد ذات التشطيب العالي، قد يجمع تصميم القابض المحمي بين وسادات تلامس منخفضة الأثر وقوة تثبيت مضبوطة ومستشعرات تتحقق من التعشيق الكامل. قد يكون هذا النهج أكثر تعقيدًا من المناولة بالتفريغ، لكنه قد يكون مناسبًا عندما تكون جودة السطح أعلى قيمة من تكلفة الأدوات الإضافية.

تغيّر صلابة الصفيحة قرار الروبوت والقابض

لا تحتاج صفيحتان لهما الوزن نفسه بالضرورة إلى ترتيب المناولة نفسه. فقد تنحرف صفيحة رقيقة وعريضة بدرجة كبيرة تحت وزنها الذاتي. وإذا كان القابض يدعم المنطقة المركزية فقط، فقد تتدلى الزوايا. وعندما يغير الروبوت اتجاهه، يمكن للصفيحة أن تنثني ثم ترتد. ويزيد ذلك احتمال تلامس الزوايا وتلف الحواف والوضع غير المستقر والنقل غير الدقيق إلى المعدات اللاحقة.

بالنسبة إلى المواد المرنة، زد عدد نقاط الدعم وتباعدها بدلًا من مجرد اختيار روبوت أكبر. ويمكن لعارضة توزيع أو مناطق شفط متحركة أو وحدات مغناطيسية متعددة يتحكم بها بشكل مستقل أن تقلل الترهل. والهدف هو إبقاء الصفيحة مستقرة طوال الحركة، وليس مجرد إبقائها ملتصقة. وفي بعض الحالات، يكون تغيير الاتجاه بشكل أبطأ أو وضع الحمل الأفقي ضروريًا للتحكم في الانحراف.

يمثل فصل الرصات مصدر قلق آخر متعلقًا بالصلابة. فقد تلتصق الصفائح الرقيقة بسبب الزيت أو التوتر السطحي أو النتوءات أو التجاذب المغناطيسي أو التعشيق الطفيف. وينبغي لنظام المناولة اكتشاف الصفائح المزدوجة قبل دخول صفيحة إلى الآلة. ويمكن أن يستخدم الكشف قياس السمك أو التحقق من الوزن أو مراقبة التدفق المغناطيسي أو سلوك التفريغ أو مزيجًا يتم اختياره وفقًا للمادة والعملية. وينبغي اختبار طريقة الكشف على النطاق الفعلي للتشطيبات والسماكات، لا على عينات مثالية فقط.

استخدم أبعاد الصفيحة لتقييم المدى والتداخل

كثيرًا ما يُساء فهم مدى الروبوت على أنه المسافة من القاعدة إلى مركز الصفيحة. عمليًا، يجب أن يتجاوز المخطط الكامل للصفيحة الأسوار والأعمدة والناقلات وأبواب الآلات والتركيبات والمستشعرات والمعدات الأخرى بينما يتبع المعصم مساره المبرمج. يمكن لصفيحة كبيرة أن تمسح مساحة أوسع بكثير من الروبوت نفسه.

ابنِ التقييم حول أكبر أبعاد مستطيلة، إضافة إلى أي أشكال غير منتظمة تمتد خارجها أثناء الالتقاط أو الدوران. تحقق من المواضع التالية في المحاكاة أو مراجعة التخطيط:

• الالتقاط من أدنى ارتفاع متوقع للرصة والوضع عند أعلى مستوى مطلوب للآلة.
• مسارات الاقتراب والانسحاب مع القابض مفتوحًا ومع تثبيت أكبر صفيحة.
• دوران المعصم بالقرب من فتحات الحواجز وطاولات الآلات والأدوات القريبة.
• مواضع الاسترداد بعد فشل الالتقاط أو إنذار كشف الصفيحة.
• مسارات الوصول اليدوي لاستبدال الكؤوس والتنظيف وصيانة القابض وتجديد الرصات.

قيّم أيضًا قاعدة الروبوت والقاعدة المرتفعة. يمكن لرفع الروبوت أن يحسن المدى فوق المعدات، لكنه قد يزيد المتطلبات الإنشائية ويغير منطقة الصيانة المتاحة. وغالبًا ما يكون مدى أقصر مع قاعدة موضوعة جيدًا أفضل من تشغيل روبوت أكبر قرب حافة نطاق عمله في كل دورة.

تعتمد حماية السطح على تسلسل النقل بالكامل

لا تُنشأ العلامات دائمًا عند الالتقاط. تتعرض الصفائح للتلف غالبًا عندما تنزلق فوق الدعامات، أو تلامس دبابيس تحديد غير مصطفة، أو تصطدم بفواصل الرصات، أو تستقر على بكرات مهترئة. وقد يفوّت التقييم الذي يركز على قابض الروبوت فقط المصدر الفعلي لعيوب السطح.

حدّد كل نقطة تلامس من الرصة الواردة إلى العملية اللاحقة. عيّن ما إذا كانت الصفيحة تُرفع أو تُدحرج أو تُسحب أو تُشبك أو تُدعم مؤقتًا عند كل نقطة. ثم راجع حالة تلك التلامسات وموادها. قد تكون الدعامات الفولاذية المقساة متينة لكنها غير مناسبة لسطح تجميلي دون غطاء ملائم. يمكن للوسادات اللينة حماية السطح، لكنها قد تتآكل أو تحتفظ بالحطام أو تتشوه بدرجة تؤثر في التموضع.

التحكم في الوضع مهم بالقدر نفسه. ينبغي للروبوت خفض الصفيحة حتى يحمل نظام الدعم الحمل، ثم تحريرها فقط بعد تأكيد الموضع والدعم. قد يؤدي التحرير المبكر جدًا إلى سقوطها على الطاولة. وقد يؤدي التحرير المتأخر جدًا إلى سحب الصفيحة أثناء انسحاب الروبوت. ويعد التسليم المضبوط مهمًا بصفة خاصة قبل عمليات الثني أو الدرفلة أو التشكيل، حيث قد تصبح الخدوش والانبعاجات الموجودة مسبقًا أكثر وضوحًا بعد التشوه.

في الخطوط التي تنتج مقاطع مدرفلة أو شفاهًا أو مكونات إنشائية منحنية، ينبغي مراجعة نقل المواد مع التشكيل اللاحق. قد تعمل معدات مثل آلة ثني المقاطع أفقيًا أو رأسيًا، وهي مخصصة لأعمال الدرفلة والمعايرة الدقيقة. يجب أن توفر واجهة الروبوت اتجاهًا متكررًا ودعمًا كافيًا قبل وصول قطعة العمل إلى بكرات التشكيل؛ ولا ينبغي توقع أن يصحح ذراع المناولة تشوهًا نتج عن التقاط سيئ أو نقل غير مستقر.

حدّد معايير القبول قبل اختيار المعدات

يصبح الاعتماد الفني أكثر موثوقية عندما تُكتب شروط القبول بصياغة تشغيلية. بدلًا من النص على أن الروبوت يجب أن «يناول الصفائح دون تلف»، حدد نطاق المواد والأبعاد القصوى ونطاق السمك وحالة التشطيب المسموح بها وحالة الرصة والدورة المتوقعة ودقة الوضع والعلامات المحظورة. أدرج ظروف الإنتاج العادية التي تؤثر في الإمساك، مثل مستوى الزيت والقشور والغشاء الواقي والثقوب والفتحات والنتوءات ودرجة حرارة الصفيحة عند الاقتضاء.

تفصل المواصفة المفيدة بين أربعة حدود: الكتلة الساكنة القصوى، والحمل التشغيلي الديناميكي الأقصى، وأقصى أبعاد للصفيحة، وأقصى تأثير مسموح به على السطح. وقد تشير هذه الحدود إلى خيارات تصميم مختلفة. فقد يحل روبوت أثقل مشكلات الكتلة والعزم، بينما قد تحل عارضة قابض أطول مشكلة الانحراف. وقد تكون مادة كأس مختلفة أو سرعة وضع أقل أو طريقة إمساك بالحافة هي الحل لحماية السطح.

اطلب دليلًا على أن التكوين النهائي قد تم التحقق منه باستخدام بيانات الأدوات الفعلية. ينبغي تقييم الروبوت وأداة نهاية الذراع وجهاز السلامة ونظام كشف الصفائح والواجهة اللاحقة كخلية واحدة. يمنع ذلك مشكلة مألوفة في المراحل المتأخرة: اختيار روبوت من مخطط الحمولة، ثم اكتشاف أن القابض الفعلي والكابلات ومركز الثقل والحركة المطلوبة تترك سعة قابلة للاستخدام قليلة جدًا.

نادرًا ما يكون الاختيار الأقوى هو الذراع ذات أعلى حمولة اسمية. بل هو التكوين الذي يحتفظ بالسعة عند المدى المطلوب، ويتحكم في الصفيحة خلال الدورة الفعلية، ويدعم الصفائح المرنة بصورة كافية، ولا يلامس الأسطح النهائية إلا بطرق مخططة وقابلة للصيانة.
