Ячейка для перемещения стальных листов может выглядеть правильно подобранной по размеру на планировочном чертеже и всё же выйти из строя при вводе в эксплуатацию. Обычная причина заключается не только в статическом весе листа. Робот, способный поднимать лист номинальной массы, может испытывать затруднения, когда учитываются концевой эффектор, вакуумный контур, подъёмная рама, ускорение, смещённый центр тяжести и требуемый запас безопасности. В то же время ячейка, надёжно перемещающая листы, всё ещё может создавать недопустимые царапины, следы присосок, вмятины на кромках или небольшую деформацию тонкого материала.

Практическое правило простое: подбирайте роботизированную руку для перемещения стальных листов по наихудшему реалистичному условию перемещения, а не по самому лёгкому или наиболее часто обрабатываемому листу. Рассчитайте общую переносимую массу и момент на фланце робота, затем проверьте динамические нагрузки, вылет, устойчивость листа и способ контакта с поверхностью. Номинальная грузоподъёмность необходима, но это лишь одно из нескольких предельных значений.

Начинайте с реальной нагрузки, а не с веса листа

Техническая оценка часто начинается с расчёта массы листа:

Масса листа = длина × ширина × толщина × плотность материала

Этот расчёт полезен, но он не является требованием к грузоподъёмности. Робот переносит лист вместе со всеми подвижными компонентами, расположенными ниже его запястья. В зависимости от конструкции ячейки это могут быть вакуумный захват, магнитные модули, балки, шланги, клапаны, датчики, защита кабелей, кронштейны от столкновений и переходная плита. Контроллер робота должен управлять совокупной массой и расположением её центра тяжести.

Более полезное исходное выражение:

Общая перемещаемая нагрузка = масса листа + масса концевого эффектора + присоединённые коммуникации и оснастка

Затем примените запас, отражающий конкретное применение, а не выбирайте произвольный процент. Медленный цикл захвата и укладки с компактным захватом может требовать иного допуска, чем высокопроизводительная ячейка, ускоряющая большой лист при значительном горизонтальном вылете. Запас должен покрывать ожидаемые вариации листов, фактический вес оснастки, изнашиваемые элементы, перемещение шлангов и различия между чистым сухим листом и производственным материалом с маслом, окалиной, плёнкой или влагой.

Не следует предполагать, что робот, рассчитанный на определённую нагрузку, может использовать всю эту грузоподъёмность при любой ориентации. Производители роботов обычно определяют допустимую грузоподъёмность вместе с допустимыми моментами на запястье и пределами инерции. Широкий, но относительно лёгкий лист может превысить предельный момент до достижения номинального предела массы.

Центр тяжести часто является первым скрытым ограничением

Компактная заготовка, расположенная близко к фланцу, ведёт себя совершенно иначе, чем длинный лист, поддерживаемый балкой. Общий центр тяжести может находиться далеко ниже или впереди запястья, создавая значительный крутящий момент при ускорении, замедлении, вращении или изменении ориентации руки.

Оценивайте центр тяжести по всем трём осям относительно монтажного фланца. Для этого недостаточно ввести размеры листа в форму запроса коммерческого предложения. Поставщик концевого эффектора должен предоставить данные о его собственной массе и центре тяжести. Для листа используйте геометрический центр только при равномерной форме, толщине и распределении материала. Вырезанные заготовки, детали с отверстиями, стопки листов и листы с частичной поддержкой могут иметь смещённый центр тяжести.

Три ситуации требуют особого внимания:

• Длинные прямоугольные листы: Даже умеренный вес может создать высокий крутящий момент на запястье, если лист захватывается ближе к одному концу или переносится в вертикальной ориентации.
• Смешанная производственная программа: Робот, подобранный для толстой заготовки меньшего размера, может оказаться непригодным для тонкого широкого листа со значительно большей инерцией.
• Смещённые точки захвата: Ограничения пространства, геометрия загрузки пресса и помехи от оснастки могут вынудить разместить точку захвата в стороне от фактического центра листа.

Запрашивайте проверку нагрузки робота с использованием предполагаемого концевого эффектора и максимального габарита листа. Поставщик должен уметь оценивать массу, центр тяжести, момент и инерцию, а не подтверждать только значение грузоподъёмности. Если оснастка впоследствии будет модифицирована дополнительными присосками, магнитами, камерами или защитными кожухами, предусмотрите достаточный резерв для такого изменения, а не рассматривайте его как незначительную модернизацию.

Динамическая сила определяет, останется ли ячейка устойчивой

Лист может надёжно удерживаться в неподвижном состоянии, но перемещаться или проскальзывать во время производства. Движение создаёт силы, отсутствующие при статическом расчёте. Быстрые пуски и остановки могут увеличить нагрузку на присоски, магниты, зажимы и шарниры робота. Вращение особенно требовательно, поскольку широкий лист имеет высокую вращательную инерцию. Робота можно замедлить, чтобы не выйти за пределы, но это может ухудшить время цикла, которым обосновывалась автоматизация.

Определите предполагаемое движение до окончательного выбора робота: расстояние вертикального подъёма, горизонтальное перемещение, изменения ориентации, позиции передачи, время выдержки и требуемое количество деталей в час. Актуальный вопрос заключается не в том: «Может ли робот поднять его?», а в том: «Может ли он перемещать эту нагрузку по данной траектории с требуемым ускорением, не превышая пределов шарниров, запястья, захвата или прогиба листа?»

Динамические условия становятся более тяжёлыми, когда лист перемещается на максимальном вылете. В таком положении небольшие вибрации и гибкость захвата могут вызвать раскачивание кромок. Проблема заключается не только во внешнем виде: раскачивание может нарушить загрузку станка, затруднить вход в установочные штифты или создать риск столкновения возле ограждений и оснастки. Снижение ускорения на отдельных участках траектории часто эффективнее, чем замедление всей программы. Например, робот может быстро перемещаться на безопасном расстоянии от оборудования, а затем выполнять контролируемое замедление перед укладкой листа на стол резки, податчик пресса или станцию контроля.

Выбирайте способ захвата с учётом состояния поверхности и поведения материала

Защита поверхности начинается с определения того, что именно необходимо защитить. «Без повреждений» может означать разное для горячекатаного конструкционного листа, травлёного листа, нержавеющей стали с декоративной отделкой, материала с покрытием, плакированного алюминием листа или листа с временной защитной плёнкой. Способ перемещения, приемлемый на этапе подготовки к сварке, может быть непригоден перед изготовлением видимых панелей.

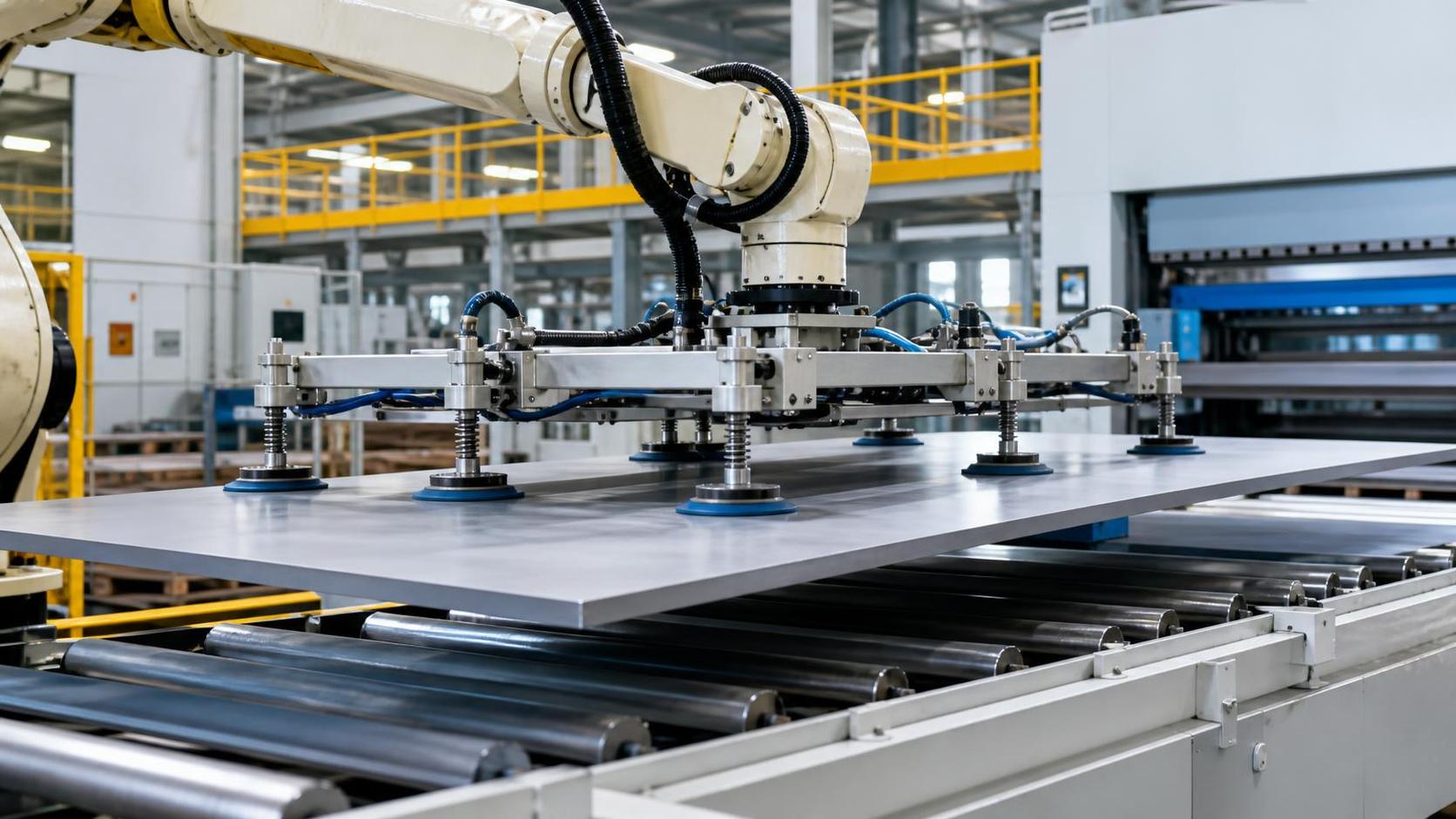

Вакуумный захват

Вакуумные присоски могут обеспечивать широкий распределённый контакт и часто подходят при наличии гладкой, относительно герметичной поверхности. Их ограничения необходимо оценивать объективно. Масло, окалина, шероховатый лист, перфорация, деформированный материал и защитные плёнки могут снизить надёжность удержания. Кромки присосок также могут оставлять временные следы на чувствительных поверхностях, особенно при высоком усилии, длительном времени выдержки или загрязнённых присосках.

Используйте материалы присосок, совместимые с отделкой листа и производственной средой. Поддерживайте контактные поверхности в чистоте, проверяйте наличие внедрившихся частиц и избегайте перетаскивания присоски по поверхности при захвате или укладке. Захват с независимо контролируемыми вакуумными зонами ценен при изменении размеров листа или наличии случайных отверстий. Он может подтвердить герметизацию достаточного количества активных присосок до начала движения.

Магнитный захват

Постоянные или электрически управляемые магнитные системы эффективны для ферромагнитной стали, особенно там, где вакуумное уплотнение ненадёжно. Однако при магнитном захвате необходимо проверять марку материала, диапазон толщины, воздушный зазор, вызванный окалиной или покрытиями, остаточную намагниченность и риск подъёма более одного листа из стопки. Контактные накладки также важны: грязь или твёрдые частицы между магнитом и листом могут поцарапать заготовку.

Тонкие листы требуют дополнительного внимания, поскольку магнитное поле может притягивать соседние листы или деформировать гибкий лист при подъёме. Может потребоваться сепаратор, метод определения толщины листа или управляемая последовательность разъединения стопки. Магниты также не решают все проблемы ориентации; большой лист может изгибаться или колебаться, даже если удерживающее усилие достаточно.

Механические зажимы и захват за кромку

Зажимы полезны, когда необходимо минимизировать контакт с поверхностью или когда лист не может обеспечить надёжное вакуумное либо магнитное удержание. Их компромисс заключается в сосредоточенной нагрузке на кромке. Неправильная геометрия губок может оставить вмятины на кромках, повредить покрытия или вызвать локальную деформацию тонкого листа. По возможности зона зажима должна быть совместима с припусками на последующую обрезку, сварку или гибку.

Для материала с высококачественной отделкой конструкция захвата с защитой может сочетать контактные накладки с низким риском следов, контролируемое усилие зажима и датчики, подтверждающие полное зацепление. Такой подход может быть сложнее вакуумного перемещения, однако он может быть подходящим там, где качество поверхности имеет большую ценность, чем дополнительные затраты на оснастку.

Жёсткость листа влияет на выбор робота и захвата

Два листа одинакового веса не обязательно требуют одинаковой схемы перемещения. Тонкий широкий лист может значительно прогибаться под собственным весом. Если захват поддерживает только центральную область, углы могут провисать. Когда робот меняет направление, лист может изгибаться и пружинить обратно. Это повышает вероятность контакта углов, повреждения кромок, нестабильной укладки и неточной передачи в последующее оборудование.

Для гибкого материала увеличивайте количество и расстояние между точками опоры, а не просто выбирайте более крупного робота. Распределительная балка, перемещаемые зоны всасывания или несколько независимо управляемых магнитных модулей могут уменьшить провисание. Цель заключается в сохранении устойчивости листа на протяжении всего движения, а не только в его удержании. В некоторых случаях для контроля прогиба необходимо более медленное изменение ориентации или горизонтальное положение при переносе.

Разделение стопки — ещё одна проблема, связанная с жёсткостью. Тонкие листы могут слипаться из-за масла, поверхностного натяжения, заусенцев, магнитного притяжения или незначительного вложения. Система перемещения должна обнаруживать двойные листы до того, как лист поступит в станок. Для обнаружения можно использовать измерение толщины, проверку веса, мониторинг магнитного потока, поведение вакуума или комбинацию методов, выбранных для материала и процесса. Метод обнаружения следует испытывать на фактическом диапазоне покрытий и толщин, а не только на идеальных образцах.

Используйте габарит листа для оценки вылета и помех

Вылет робота часто ошибочно понимается как расстояние от основания до центра листа. На практике весь контур листа должен проходить мимо ограждений, колонн, конвейеров, дверей станков, оснастки, датчиков и другого оборудования, пока запястье следует запрограммированной траектории. Большой лист может охватывать значительно большую зону, чем сам робот.

Стройте оценку вокруг максимального прямоугольного габарита, а также любых нестандартных форм, выходящих за его пределы во время захвата или вращения. Проверьте следующие положения в симуляции или при рассмотрении компоновки:

• Захват с минимальной ожидаемой высоты стопки и укладку на максимальный требуемый уровень станка.
• Траектории подхода и отхода при открытом захвате и при закреплённом листе максимального размера.
• Вращение запястья возле проёмов ограждений, столов станков и близлежащей оснастки.
• Положения восстановления после неудачного захвата или сигнала тревоги системы обнаружения листов.
• Маршруты ручного доступа для замены присосок, очистки, обслуживания захвата и пополнения стопки.

Также оцените основание и постамент робота. Поднятие робота может улучшить вылет над оборудованием, но может увеличить требования к конструкции и изменить доступную зону обслуживания. Меньший вылет при правильно расположенном основании часто предпочтительнее работы более крупного робота на границе его рабочей зоны в каждом цикле.

Защита поверхности зависит от всей последовательности передачи

Следы не всегда возникают при захвате. Листы часто повреждаются, когда они скользят по опорам, контактируют со смещёнными установочными штифтами, ударяются о разделители стопки или опускаются на изношенные ролики. Оценка, сосредоточенная только на захвате робота, может не выявить реальный источник дефектов поверхности.

Составьте схему каждой точки контакта от входящей стопки до последующего процесса. Определите, поднимается ли, прокатывается ли, скользит ли, зажимается ли или временно поддерживается лист в каждой точке. Затем проверьте состояние и материал этих контактов. Опоры из закалённой стали могут быть долговечными, но непригодными для декоративной поверхности без соответствующего покрытия. Мягкие накладки могут защищать поверхность, но способны изнашиваться, удерживать загрязнения или деформироваться настолько, что это повлияет на позиционирование.

Контроль укладки не менее важен. Робот должен опускать лист до тех пор, пока система опор не примет нагрузку, и затем отпускать его только после подтверждения положения и поддержки. Слишком раннее отпускание может привести к падению на стол. Слишком позднее отпускание может протащить лист при отходе робота. Контролируемая передача особенно важна перед операциями гибки, вальцовки или формовки, где существующие царапины и вмятины могут стать более заметными после деформации.

В линиях, производящих прокатные профили, полки или изогнутые конструкционные компоненты, передачу материала следует рассматривать вместе с последующей формовкой. Такое оборудование, как профилегиб, может работать горизонтально или вертикально и предназначено для точной прокатки и калибровки. Интерфейс робота должен обеспечивать повторяемую ориентацию и достаточную поддержку до поступления заготовки на формовочные валки; не следует ожидать, что манипулятор исправит деформацию, вызванную плохим захватом или нестабильной передачей.

Задайте критерии приёмки до выбора оборудования

Техническое одобрение становится надёжнее, когда условия приёмки сформулированы в эксплуатационных терминах. Вместо утверждения, что робот должен «перемещать листы без повреждений», определите диапазон материалов, максимальные размеры, диапазон толщин, допустимое состояние поверхности, состояние стопки, ожидаемый цикл, точность укладки и недопустимые следы. Включите нормальные производственные условия, влияющие на захват, такие как уровень масла, окалина, защитная плёнка, отверстия, вырезы, заусенцы и температура листа, где это применимо.

Полезная спецификация разделяет четыре ограничения: максимальная статическая масса, максимальная динамическая рабочая нагрузка, максимальный габарит листа и максимально допустимое воздействие на поверхность. Эти ограничения могут указывать на разные проектные решения. Более тяжёлый робот может решить вопросы массы и момента, а более длинная балка захвата может решить проблему прогиба. Другой материал присосок, более низкая скорость укладки или метод захвата за кромку могут быть решением для защиты поверхности.

Запросите подтверждение того, что окончательная конфигурация проверена с использованием фактических данных оснастки. Робот, концевой эффектор, устройство безопасности, система обнаружения листов и последующий интерфейс должны оцениваться как единая ячейка. Это предотвращает знакомую проблему на поздней стадии: робот выбирается по таблице грузоподъёмности, а затем обнаруживается, что реальный захват, кабели, центр тяжести и требуемое движение оставляют слишком малый полезный резерв.

Наилучший выбор редко представляет собой руку с наибольшей номинальной грузоподъёмностью. Это конфигурация, сохраняющая запас мощности при требуемом вылете, контролирующая лист в реальном цикле, обеспечивающая достаточную поддержку гибких листов и контактирующая с обработанными поверхностями только предусмотренными и обслуживаемыми способами.
