Роботизированная рука для работы с листовым металлом наиболее ценна, когда операции переноса становятся скрытым узким местом вокруг оборудования для обработки листового металла. Оператор может безопасно загружать лист на лазерный станок, снимать вырезанные заготовки или подавать материал на листогибочный пресс при небольших объемах. Ситуация меняется, когда листы имеют большие размеры, острые кромки, легко повреждаемые поверхности, а машинный цикл почти не оставляет времени на восстановление. Повторяющийся подъем материала может замедлить ячейку, увеличить нагрузку на персонал и создать риск падения материала, травм пальцев, царапин на деталях или нестабильного позиционирования.

Практическое решение заключается не просто в том, чтобы «добавить робота». Более безопасный и быстрый процесс переноса зависит от соответствия робота, концевого эффектора, метода контроля, ограждений и точек передачи фактическому состоянию листа. Наилучшая компоновка устраняет ненужные операции перемещения, обеспечивает роботу надежные условия захвата и оставляет людям настройку, контроль, обработку исключений и управление процессом вместо многократного ручного подъема.

Начинайте с задачи переноса, а не с модели робота

Перед выбором роботизированной руки для работы с листовым металлом составьте карту перемещения одного листа от входной стопы до следующего процесса. Во многих ячейках наибольшая задержка связана не с расстоянием перемещения. Она возникает из-за времени, затрачиваемого на разделение листов, исправление перекоса, ожидание доступа к станку, переворачивание деталей или устранение последствий неудачного захвата.

Наблюдайте за рабочим процессом при нормальной производственной скорости и отмечайте места, где перемещение становится затруднительным. Полезная проверка обычно включает:

• Материал листа, диапазон толщин, ширину, длину и максимальную массу.
• Состояние поверхности, включая масляную пленку, защитную пленку, покрытия и чувствительность к царапинам.
• Поступают ли листы плоскими, слегка изогнутыми, вложенными, деформированными или смешанными в стопе.
• Требуемую ориентацию при захвате и ориентацию, необходимую на следующем станке.
• Время открытия дверей станка, зазоры оснастки, положения зажимов и безопасные зоны доступа робота.
• Необходимо ли штабелировать детали, перемещать конвейером, устанавливать в приспособление или передавать на другой процесс.
• Как операторы в настоящее время обрабатывают бракованные листы, двойной захват, обрезки и изменения производства.

Такая проверка предотвращает распространенную ошибку: выбор робота только по номинальной грузоподъемности. Робот, способный поднять необходимый вес, все же может оказаться неподходящим, если концевой эффектор не справляется с прогибом листа, не может разделять маслянистые заготовки или вызывает слишком большое отклонение при перемещении длинной панели.

Где ручной перенос листов обычно дает сбой

Острые кромки являются очевидной опасностью, но не единственной причиной ненадежности ручного перемещения. Большие листы могут неожиданно прогибаться, особенно когда оператор сначала поднимает одну сторону. Тонкий материал может вибрировать или изгибаться под собственным весом. Лист с защитной пленкой может скользить по другому листу в стопе, что затрудняет разделение. Даже если травмы не происходит, повторное позиционирование может оставлять царапины, повреждения углов или приводить к нестабильной укладке на последующем станке.

Другая проблема возникает, когда процесс изготовления выполняется быстро, но загрузка остается ручной. Оператору может потребоваться убрать готовые детали, подготовить следующую заготовку, проверить ориентацию и за короткое время не попасть в зону движущегося оборудования. Под давлением люди обычно выбирают самое быстрое доступное действие: тянутся дальше, переносят материал под неудобным углом или обходят предпочтительное положение подготовки. Роботизированная ячейка должна быть спроектирована для устранения такого давления, а не просто для переноса тех же небезопасных движений с одного места на другое.

Признаки того, что автоматизация оправдана

Робота для перемещения следует серьезно рассматривать, когда одна и та же передача повторяется в течение длительных серий, когда размеры материала делают подъем вдвоем обычной практикой или когда процесс требует стабильного позиционирования, которое трудно поддерживать вручную. Он также полезен, если станок должен работать во время перерывов или операторы тратят больше времени на перемещение материала, чем на проверку качества производства.

Автоматизация может быть менее подходящей для крайне разнообразных единичных работ, если только ячейка не рассчитана на быструю смену концевых эффекторов, простой выбор программы и гибкую организацию подачи. Цель заключается не в максимальной автоматизации в каждом случае. Это повторяемый процесс, который можно изменить без создания новой нагрузки по настройке при каждом изменении размера листа или геометрии детали.

Выбирайте метод захвата в соответствии с поведением материала

Концевой эффектор определяет, будет ли роботизированная рука для работы с листовым металлом надежным производственным инструментом или источником частых остановок. Вакуумные, магнитные и механические методы захвата имеют свое применение, но ни один из них не следует выбирать только по типу материала.

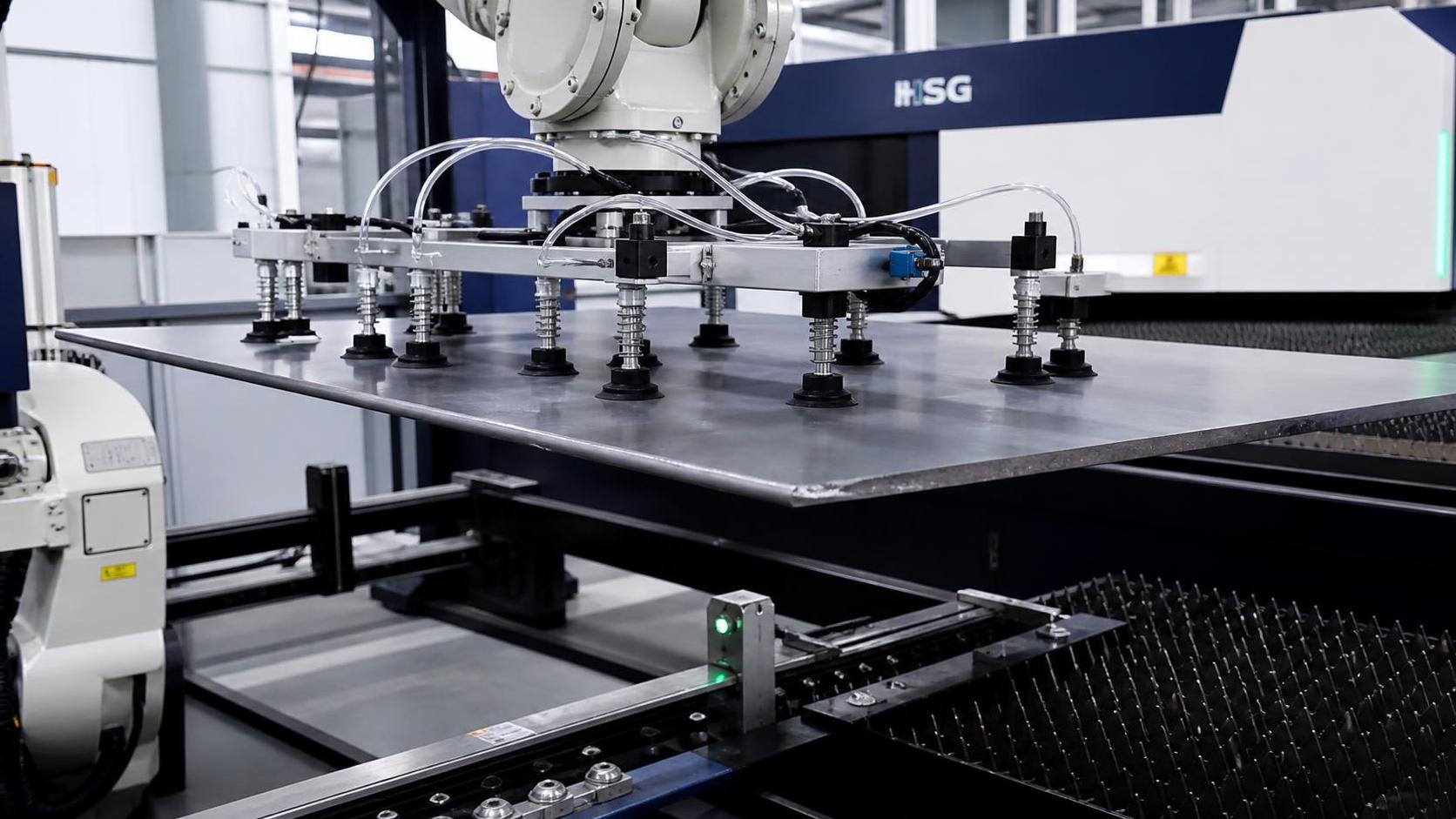

Вакуумное перемещение часто эффективно для широких поверхностей листа, однако успешный захват требует большего, чем достаточная сила всасывания. Расположение присосок должно поддерживать лист так, чтобы он не провисал чрезмерно во время ускорения. Для большого тонкого листа может потребоваться рамочный инструмент с несколькими независимо управляемыми зонами. Зонирование позволяет роботу захватывать листы разных размеров без активации присосок за пределами контура листа, которые иначе могут подсасывать воздух и снижать надежность удержания.

Для маслянистого материала, штабелированных заготовок или листов с небольшой деформацией разделению следует уделить отдельное внимание. Перед подъемом роботом могут потребоваться обдув воздухом, сепараторы, механические пальцы или контролируемое отслаивающее движение. Условие двойного листа особенно важно, поскольку оно может перегрузить следующий станок, привести к низкому качеству деталей или вызвать неожиданное падение при смещении одного листа. Контроль толщины, мониторинг вакуумного давления или проверка высоты стопы могут помочь выявить аномальный захват до продолжения переноса.

Проектируйте ячейку вокруг стабильных точек передачи

Перемещение робота является лишь одной частью цикла. Листу необходимо надежное место для захвата, проверки и укладки. Хорошая организация подачи уменьшает вариации до начала движения робота, тогда как плохая организация заставляет робота компенсировать нестабильную подачу материала.

На входной стороне используйте опоры, которые удерживают листы ровно и обеспечивают доступ к ним. Верхний лист должен находиться в рабочем диапазоне концевого эффектора без необходимости чрезмерного вылета робота. Боковые направляющие могут контролировать положение стопы, однако они не должны зажимать лист настолько плотно, чтобы разделение становилось затруднительным. Для смешанных размеров заказов регулируемые направляющие или выделенные места для паллет могут быть практичнее одной фиксированной компоновки.

На приемной стороне робот должен укладывать материал таким образом, чтобы следующий процесс мог стабильно его принять. Для лазерного станка это может означать размещение листа у установочных упоров или на челночном столе. При загрузке листогибочного пресса роботу необходима траектория, исключающая столкновение с пуансоном, матрицей, задним упором и движущимися зонами безопасности. При сварке или сборке укладка может требовать повторяемой ориентации, чтобы приспособления могли закрываться без ручной корректировки.

Не упускайте из виду обрезки и удаление готовых деталей. Ячейка может выглядеть эффективной во время цикла загрузки, но стать перегруженной, когда для скелетов, обрезков или готовых заготовок не определен путь вывода. Отдельные места назначения для годных деталей, лома и сомнительных деталей снижают соблазн оставлять материал в рабочей зоне робота.

Ускорение — это настройка качества, а не только настройка скорости

Быстрое движение не обеспечивает автоматически быструю работу ячейки. Высокое ускорение может вызвать колебания длинных листов, потерю герметичности вакуумными присосками или удар углов об оснастку. Наиболее производительный профиль движения часто обеспечивает плавное ускорение, стабильную траекторию и замедление без смещения листа. Это особенно важно для тонкой нержавеющей стали, алюминия, листов с покрытием и больших панелей, способных прогибаться при перемещении.

Начинайте с консервативных настроек движения во время ввода в эксплуатацию. Наблюдайте за листом, а не только за запястьем робота. Если материал вибрирует, провисает, скручивается или поднимается в углу, отрегулируйте расстояние между присосками, точки опоры, скорость, ускорение или ориентацию переноса. Увеличение скорости робота до подтверждения стабильности захвата обычно создает больше времени на восстановление, чем производственного времени.

Встраивайте безопасность в нормальную работу

Роботизированная ячейка безопаснее только тогда, когда ее обычный режим работы безопаснее предыдущего ручного метода. Ограждения, блокировки, сканирование с функциями безопасности и аварийные остановы необходимы, однако ежедневный рабочий процесс также требует четких правил загрузки материала, устранения неисправностей, смены инструментов и удаления упавших деталей.

Операторы должны иметь возможность видеть предполагаемое состояние робота по понятным сигналам: готов к подаче материала, активен автоматический цикл, ожидается подтверждение, неисправность или безопасный доступ. Неоднозначные индикаторы состояния и необъяснимые паузы побуждают людей входить в ячейку до того, как система окажется в безопасном состоянии. Последовательность управления должна четко указывать, когда доступ разрешен и какое действие требуется для перезапуска.

Восстановление после неисправностей требует такого же планирования, как и нормальное производство. Сбой вакуума, перекошенный лист или пропущенная укладка рано или поздно произойдут. Процедура восстановления должна безопасно останавливать движение, определять, надежно ли закреплен лист, и обеспечивать его удаление без проникновения в неконтролируемую зону. Избегайте конструкций, при которых простая неисправность датчика требует от оператора работать под подвешенным листом или между роботом и столом станка.

Обслуживание инструмента также влияет на безопасность. Изношенные вакуумные присоски, поврежденные шланги, загрязненные магнитные поверхности, ослабленные крепежные элементы и неточные датчики могут превратить стабильный процесс в непредсказуемый. Краткая проверка в начале смены часто эффективнее ожидания повторяющихся сбоев захвата. Проверяйте состояние захватных поверхностей, пневмолиний, защиты кабелей, крепежа инструмента и зазоры на траектории робота.

Размещайте контроль качества рядом с точкой переноса

Автоматизация перемещения должна сохранять состояние листа, необходимое для следующей операции. Робот может стабильно укладывать материал, но не может компенсировать заусенцы, деформированные заготовки, сильное загрязнение или повреждения поверхности, возникшие ранее в процессе. Когда вырезанная или штампованная деталь перемещается к гибке, сварке, сборке или финишной обработке, полезно определить простую точку приемки до штабелирования или загрузки детали.

Проверяйте наличие острых заусенцев, висящих вырубок, деформации кромок, царапин и неполного отделения от скелета. Эти проблемы могут влиять на захват, а также создавать опасности при последующем ручном перемещении. Детали, требующие обработки кромок, должны направляться на нее до поступления в процесс, где заусенцы могут повредить приспособления или помешать сборке.

Для небольших металлических компонентов и прецизионных деталей, которым после механической обработки или изготовления требуется удаление заусенцев либо придание поверхности блеска, Индивидуально изготовленная магнитная полировальная машина может использоваться как отдельный последующий этап финишной обработки. Ее процесс магнитной полировки предназначен для деталей неправильной формы и труднодоступных зон, таких как внутренние отверстия, зазоры, прямые углы и резьбовые поверхности. Ее не следует рассматривать как замену правильному проектированию роботизированного захвата; вместо этого она может помочь подготовить детали, когда перед окончательным перемещением, контролем или сборкой необходимо удалить заусенцы и очистить поверхность.

Вводите рабочий процесс в эксплуатацию поэтапно

Надежный запуск начинается с наименее сложного движения: захватить один правильно поданный лист, медленно перенести его и уложить в одно определенное место. После стабилизации этого движения добавляйте разделение стопы, листы альтернативных размеров, сигналы станка, удаление готовых деталей и условия исключений. Попытка активировать все функции в первый день затрудняет определение того, вызваны ли проблемы захватом, программированием, вариациями материала или связью со станком.

1. Проверьте фактическую массу листа и центр тяжести по всему диапазону материалов.
2. Проведите испытания захвата на чистых, маслянистых, тонких листах и на любых материалах с защитной пленкой.
3. Подтвердите, что концевой эффектор поддерживает лист при ускорении, повороте и укладке.
4. Проверьте все зоны зазоров при каждом соответствующем положении станка, а не только в состоянии покоя.
5. Вводите датчики и реакции на неисправности по одному, чтобы можно было понять аномальные условия.
6. Запустите типовые производственные последовательности и проанализируйте, где операторам все еще требуется вмешательство.

Последний пункт часто является наиболее показательным. Если операторы регулярно выравнивают листы, разделяют двойной захват, очищают заблокированные места назначения или вручную корректируют укладку, ячейка выявила условие процесса, которое все еще требует инженерного внимания. Правильный ответ — улучшить организацию подачи, контроль, оснастку или логику программы, а не делать ручное вмешательство частью ожидаемого цикла.

Когда рабочий процесс требует дополнительной инженерной проверки

Дополнительная конструкторская проработка оправдана, когда листы чрезвычайно тонкие, сильно отражающие, обильно покрытые маслом, перфорированные, необычно крупные или склонны к деформации. Она также необходима, когда робот должен проникать внутрь корпуса станка, переворачивать деталь, работать с острыми скелетами или точно координироваться с зажимами, задними упорами либо несколькими движущимися осями. В таких ситуациях одного расчета грузоподъемности недостаточно. До запуска в производство необходимо подтвердить жесткость инструмента, зазоры траектории, стратегию датчиков и безопасные методы восстановления.

Хорошо спроектированная роботизированная рука для работы с листовым металлом не просто исключает подъем из процесса. Она создает контролируемый путь переноса: листы подаются стабильно, захватываются методом, соответствующим их поверхности и геометрии, перемещаются без ненужных ударов, точно укладываются и безопасно изолируются, когда что-то выглядит неправильно. Именно это превращает роботизированное перемещение в более быстрый рабочий процесс, а не просто в более быстрое движение станка.
