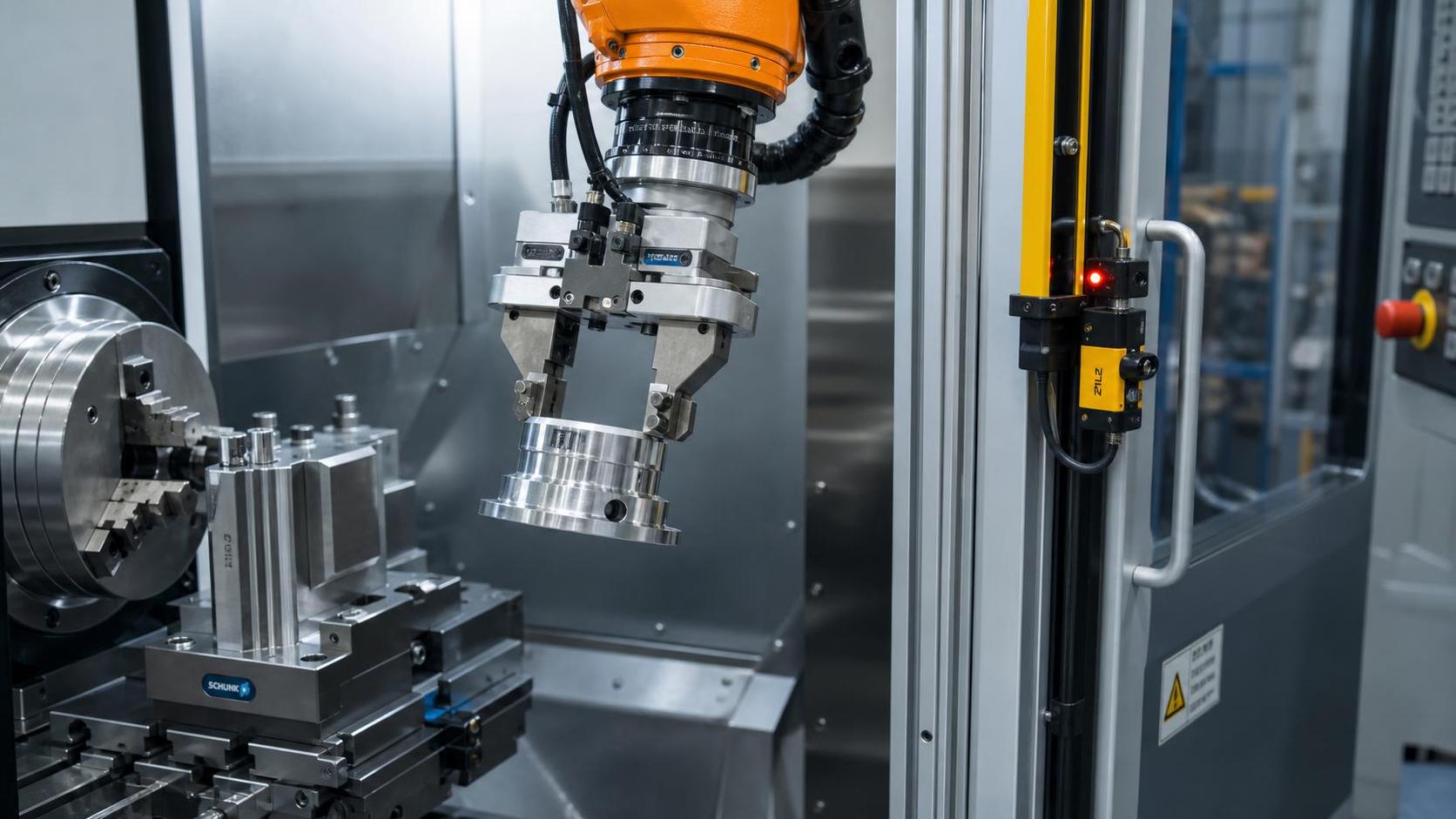

Замедленный цикл выгрузки часто связывают с роботизированной рукой выгрузки станка, поскольку она является наиболее заметным движущимся компонентом. Однако во многих случаях робот ожидает состояния готовности станка, подтверждения захвата, разблокировки системы безопасности или стабильного положения детали, которое поступает с задержкой или нестабильно. Изменение скорости робота или корректировка точек может ненадолго скрыть симптом, но редко устраняет причину.

Для персонала послепродажного обслуживания первой задачей является разделение времени движения и времени ожидания. Робот, который движется 12 секунд и ожидает 25 секунд, указывает на проблему интеграции. Робот, который движется медленно из-за длинного обходного маршрута, плохо определенного приспособления или нестабильной заготовки, указывает на проблему проектирования процесса. Оба случая могут выглядеть как «задержка робота», но требуют разных корректирующих действий.

Начинайте с временной диаграммы цикла, а не со списка аварийных сигналов

Перед изменением параметров зафиксируйте фактическую последовательность от последней операции механической обработки или сверления до освобождения детали, захвата, выхода и перезапуска станка. Используйте временные метки контроллера робота, журналы событий PLC, историю состояния CNC или простой лист наблюдений, если синхронизированное ведение журналов недоступно. Цель состоит в том, чтобы определить, где теряется время и является ли это повторяемым.

Полезная временная диаграмма обычно включает:

• Сигнал завершения цикла станка или окончания обработки
• Останов шпинделя, оси в безопасном положении и состояние разблокировки патрона или зажима
• Запрос робота на вход в рабочую зону станка
• Разрешение безопасной зоны и состояние двери или ограждения
• Прибытие робота в точку захвата
• Команда закрытия захвата и подтверждение наличия детали
• Подтверждение станка, что деталь вышла из приспособления
• Выход робота из защищенной зоны
• Сигнал готовности станка к следующей заготовке или следующему циклу

Измеряйте как среднюю задержку, так и ее разброс. Постоянная 5-секундная задержка после каждого цикла может быть преднамеренно настроенной выдержкой, таймером PLC или консервативной последовательностью безопасности. Задержка, меняющаяся от цикла к циклу, с большей вероятностью вызвана нестабильным датчиком, изменяющимся положением заготовки, повторными попытками связи, скоплением стружки, восстановлением давления воздуха или периодически возникающими условиями безопасности.

Не полагайтесь только на отображаемое программой робота время цикла. Это значение часто не включает время ожидания внешних входных сигналов. Группе обслуживания необходим полный цикл ячейки, включая CNC, конвейер, приспособление, PLC безопасности, робота и оборудование последующей передачи. Наиболее медленная зависимость определяет фактическую производительность.

Проверьте полноту и правильную последовательность обмена сигналами

Многие задержки выгрузки возникают из-за обмена сигналами, который технически функционирует, но имеет неправильную последовательность. Робот может получить сигнал «цикл завершен» до полной остановки шпинделя, раскрытия зажимов или перемещения станка в положение выгрузки. Затем робот ожидает в безопасной точке подхода. Операторы видят неподвижного робота и считают, что он медленный, хотя он правильно соблюдает блокировку станка.

Проверьте каждый сигнал, которым обмениваются CNC или PLC станка и контроллер робота. Как минимум, различайте «процесс завершен», «станок безопасен для входа робота», «приспособление открыто», «деталь доступна», «робот в станке», «деталь удалена» и «станок свободен». Объединение нескольких физических состояний в один общий бит готовности затрудняет поиск неисправностей и может создавать ненужное ожидание.

Следует также проверить порядок сигналов. Например, станок часто может начать отвод инструмента и перемещение в безопасное положение выгрузки до отправки роботу окончательного подтверждения завершения программы. Аналогично робот может перемещаться к предварительной точке входа, пока станок завершает последнее безопасное перемещение осей. Такое перекрытие полезно только тогда, когда это допускается оценкой рисков и логикой защитных устройств. Устранение задержки путем обхода блокировки не является улучшением производства; оно переносит риск на следующий инцидент.

Внимательно изучите сигналы срабатывания по фронту и по уровню. Короткий импульс может быть пропущен, когда робот занят, находится в процессе восстановления после ошибки или использует более медленный цикл сканирования. Удерживаемый запрос с четким подтверждением обычно легче диагностировать. Если робот и станок используют разные сети fieldbus или шлюзы интерфейсов, проверьте время обновления сигналов, поведение при потере связи и поведение при перезапуске после сброса контроллера.

Распространенные ошибки обмена сигналами, похожие на неисправности робота

• CNC отправляет бит окончания программы, но робот ожидает отдельный сигнал безопасного состояния шпинделя, который никогда не изменяется из-за ошибки сопоставления адресов.
• Станок открывает зажимы только после получения подтверждения прибытия робота, в то время как робот ожидает подтверждения открытия зажимов перед входом.
• Сигнал удаления детали выдается по завершении движения робота, а не фактическим датчиком наличия детали в захвате.
• Таймер PLC остается активным после ручного восстановления, добавляя необъяснимую выдержку в последующие автоматические циклы.
• Робот подтверждает запрос до достижения требуемого безопасного положения, позволяя последовательности станка продвинуться слишком рано и вызывая последующие ожидания.

Когда сигналы неясны, создайте временную таблицу мониторинга I/O с ожидаемым состоянием на каждом этапе. Это менее изящно, чем полагаться на описание программы, но выявляет несоответствующие предположения между производителем станка, интегратором робота и группой обслуживания.

Подтверждение захвата часто является самым слабым звеном

Захват должен подтверждать три различных условия: он достиг позиции захвата, надежно удерживает заготовку и заготовка вышла из приспособления станка. Один входной сигнал «захват закрыт» не подтверждает надежно ни одно из этих условий. Пальцы могут сомкнуться на смещенной детали, стружке, заусенце или в пустом пространстве.

Задержка выгрузки после нескольких успешных циклов обычно указывает на вариации датчиков или механики захвата. Проверьте, подходит ли датчик наличия детали для данного материала и состояния поверхности. Индуктивные датчики могут по-разному работать с покрытой сталью, тонкими сечениями или изменяющимся воздушным зазором. Реле давления вакуума могут зависеть от пористых поверхностей, окалины, масла и загрязненных присосок. Механические выключатели могут быть надежны для стабильного семейства деталей, но становиться непригодными при изменении толщины деталей.

Также осмотрите механическое состояние концевого эффектора. Ослабленные пальцы, изношенные установочные площадки, погнутые кронштейны, поврежденные пневматические трубки и низкое давление воздуха могут вносить небольшие, но накапливающиеся задержки. Захват, которому требуются повторные попытки закрытия, может никогда не выдать формальную аварию робота, если программа просто ожидает подтверждения до истечения тайм-аута.

Для тяжелых, длинных или гибких деталей подтверждение захвата следует оценивать во время движения, а не только в точке захвата. Деталь может обнаруживаться, пока она лежит в приспособлении, а затем соскользнуть или повернуться при ускорении робота. Чрезмерные ограничения ускорения могут быть необходимой защитой, но не должны использоваться для компенсации захвата с недостаточной площадью контакта или плохим контролем центра тяжести.

Позиционирование приспособления может сделать быстрого робота медленным

Роботизированная рука выгрузки станка зависит от повторяемой подачи готовой детали. Если деталь смещается в патроне, гнезде, зажиме или на опорных роликах, роботу потребуется более широкая траектория подхода, более медленное конечное движение, дополнительные проверки системой технического зрения или восстановительные перемещения. Все это снижает производительность, даже если оси и приводы робота работают правильно.

Проверяйте состояние приспособления с той же дисциплиной, что и калибровку робота. Проверяйте положения упоров, ход зажимов, износ базирующих элементов, скопление стружки, стабильность гидравлического давления и опору заготовки. Особое внимание уделяйте процессам, создающим заусенцы, стружку, остатки СОЖ или тепловую деформацию. Эти условия могут препятствовать полной посадке компонента после обработки и изменять высоту захвата всего на несколько миллиметров — достаточно, чтобы вызвать осторожное движение или ошибки захвата.

При обработке балок проблема часто выражена сильнее, поскольку геометрия материала изменяется по длине заготовки. Система, работающая с двутавровыми балками, швеллерами или коробчатыми профилями, нуждается в стабильных базовых поверхностях и опоре во время захвата. Если сверление выполняется на нескольких гранях, например на станке для 3D-сверления H-образных балок, логика выгрузки должна учитывать длину детали, размеры полок и стенки, остатки стружки вокруг просверленных отверстий и ожидаемую ориентацию выхода материала. Траектория робота, проверенная для одного размера балки, может привести к потерям зазора или неопределенности захвата для другого.

Не устраняйте повторяющиеся позиционные отклонения постоянным расширением допусков робота. Более широкие допуски могут временно позволить ячейке работать, но могут допустить ненадежные захваты, столкновения с инструментом, контакт с приспособлением или нестабильную укладку далее по линии. Прежде чем изменять программу робота, установите, относится ли отклонение к поступающему материалу, зажиму станка, оснастке приспособления или системе координат робота.

Блокировки безопасности необходимо не только проверять, но и синхронизировать

Цепи безопасности часто участвуют в задержках выгрузки, особенно в ячейках с автоматическими дверями, световыми завесами, сканерами зон, защитными ковриками или общими зонами роботов. Вопрос обслуживания заключается не в том, существует ли система безопасности, а в том, вызывает ли ее последовательность ненужное время простоя без улучшения предусмотренной защиты.

Наблюдайте время между состоянием готовности станка и разрешением роботу войти в рабочее пространство станка. Если задержка постоянна, проверьте таймеры подтверждения открытия и закрытия двери, фильтрацию PLC безопасности, переключение зон сканера и переходы робота на безопасную скорость. Некоторые ячейки намеренно добавляют время после команды двери, чтобы гарантировать завершение механического движения. Это может быть оправдано, но таймер должен отражать фактический ход двери и отклик датчиков, а не унаследованное значение пусконаладки.

Общие зоны заслуживают особого внимания. Робот может ожидать, пока конвейер, паллетная станция, загрузочный робот или ось станка освободят виртуальную или физическую зону. Если ячейка использует контроль положения с рейтингом безопасности, убедитесь, что соответствующее устройство возвращается в определенное безопасное положение в конце каждого цикла. Небольшие отклонения могут оставлять зону занятой, хотя оператор не видит явного риска столкновения.

Никогда не перемыкайте контакты безопасности и не принудительно устанавливайте условие безопасности только для проверки теории синхронизации в производстве. Используйте утвержденные диагностические процедуры, контролируемые условия испытаний и документированную архитектуру безопасности ячейки. Грамотно проведенное расследование сравнивает нормальную синхронизацию с предусмотренной последовательностью без отключения защиты, управляющей этой последовательностью.

Отделяйте ограничения движения робота от ограничений процесса

После выделения времени ожидания оцените само движение робота. Подтвердите, что полезная нагрузка, центр тяжести, масса инструмента, комплект прокладки кабелей и значения инерции соответствуют установленному концевому эффектору и заготовке. Неверные данные о полезной нагрузке могут заставить контроллер ограничивать ускорение, изменять сглаживание траектории или применять защитный режим движения. Это также может со временем снизить повторяемость, поскольку торможение и нагрузки на суставы не управляются предусмотренным образом.

Анализируйте траекторию в ячейке, а не только максимальную запрограммированную скорость. Робот может терять больше времени на нескольких точках подхода с низкой скоростью, чем на длинном перемещении. Проверьте, не являются ли расстояния подхода больше необходимого, не используется ли чрезмерное количество точных остановок и не ожидает ли робот в местах, которые можно преобразовать в сглаженное движение. Любое изменение траектории должно сохранять зазор относительно приспособлений, дверей станка, зажимов, шпинделей и оборудования для перемещения материала.

Существует практическое различие между сокращением времени цикла робота и повышением пропускной способности ячейки. Если механическая обработка занимает больше времени, чем выгрузка, более быстрый робот может не повысить производительность. Если станок завершает работу, пока робот еще размещает предыдущую деталь, оптимизация движения может быть ценной. Временная диаграмма делает это различие видимым и предотвращает сосредоточение работ по обслуживанию на узком месте, которым робот не является.

Практическая последовательность восстановления после появления задержек

Когда задержки начинаются после стабильной работы, не вносите сразу несколько изменений. Сначала определите, связано ли изменение с конкретным размером материала, производственной программой, состоянием инструмента, сменным графиком, режимом станка или событием восстановления. Затем проверьте состояние сигналов в точке остановки робота. Этот подход сохраняет доказательства, которые могут быть утрачены при немедленном редактировании программ или многократном сбросе контроллеров.

• Запишите точный этап, на котором ячейка ожидает, и состояние соответствующих сигналов CNC, PLC, робота, безопасности и захвата.
• Сравните один нормальный цикл и один цикл с задержкой, по возможности используя один и тот же тип детали.
• Осмотрите деталь и приспособление на наличие стружки, заусенцев, смещений, следов зажима или неполного освобождения.
• Проверьте механику и датчики захвата до изменения точек робота или настроек скорости.
• Убедитесь, что последовательность безопасности достигает каждого требуемого состояния в ожидаемом порядке.
• Только после стабилизации внешних условий проверьте данные о полезной нагрузке робота, точки траектории, настройки ускорения и аварийные сигналы контроллера.

Наиболее полезное корректирующее действие — то, которое делает последовательность наблюдаемой и повторяемой. Роботизированная рука выгрузки станка не должна требовать от оператора оценки того, свободна ли деталь, полностью ли открыт зажим или свободна ли зона. Когда эти условия точно контролируются датчиками и передаются по сигналам, робот может двигаться со скоростью, которая одновременно эффективна и обоснована с точки зрения безопасности и обслуживания.
