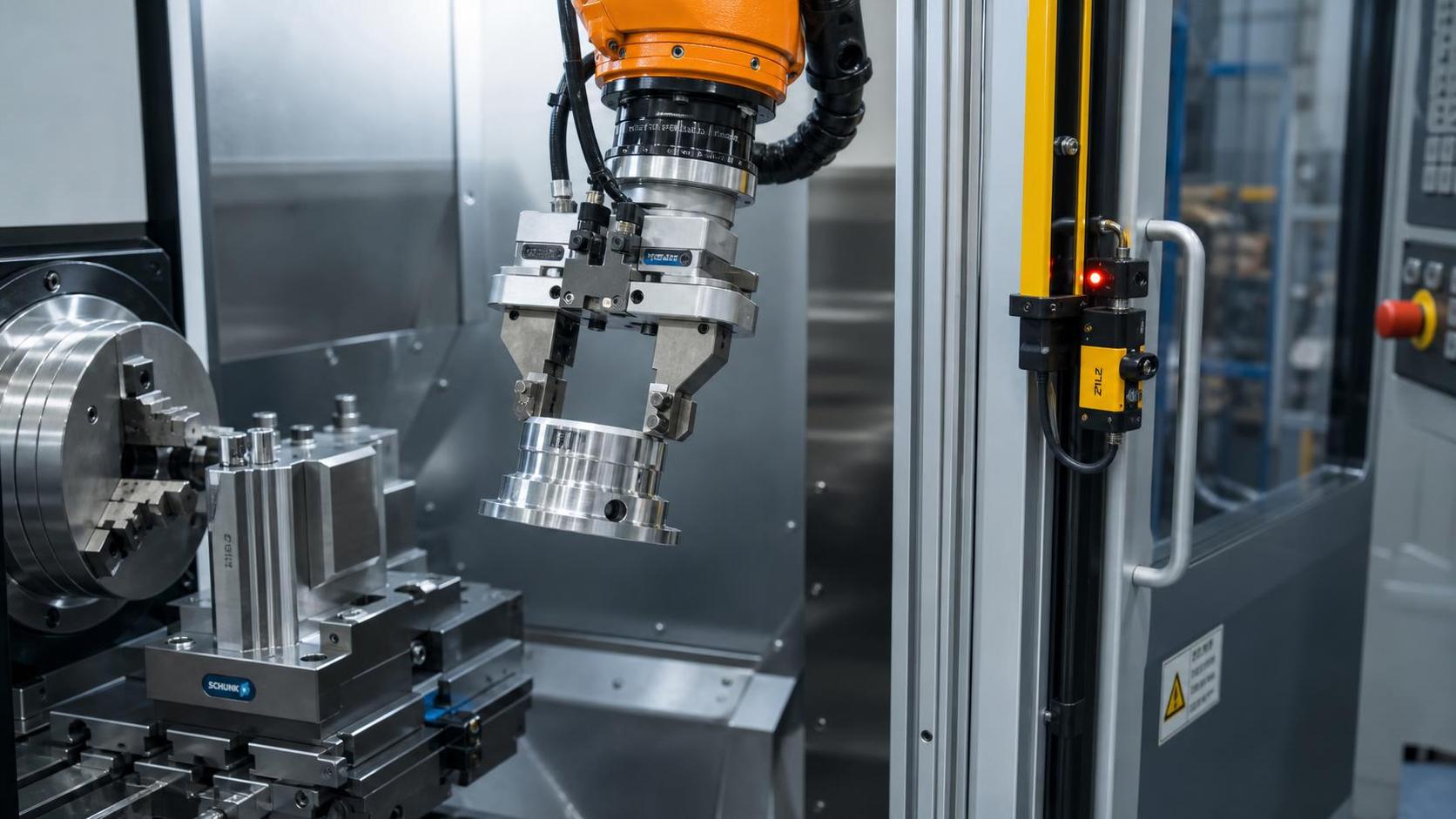

Un ciclo de descarga retrasado suele atribuirse al brazo robótico de descarga de la máquina porque es el componente móvil más visible. Sin embargo, en muchos casos, el robot está esperando una condición de máquina lista, una confirmación de la pinza, una liberación de seguridad o una ubicación estable de la pieza que llega tarde o de forma intermitente. Cambiar la velocidad del robot o reajustar puntos puede ocultar el síntoma durante un breve período, pero rara vez elimina la causa.

Para el personal de mantenimiento posventa, la primera tarea es separar el tiempo de movimiento del tiempo de espera. Un robot que dedica 12 segundos al movimiento y 25 segundos a la espera presenta un problema de integración. Un robot que se mueve lentamente porque realiza un desvío largo, evita una fijación mal definida o se aproxima a una pieza inestable presenta un problema de diseño del proceso. Ambos pueden parecer un «retraso del robot», pero requieren acciones correctivas diferentes.

Comience con una línea de tiempo del ciclo, no con una lista de alarmas

Antes de cambiar parámetros, registre la secuencia real desde la operación final de mecanizado o taladrado hasta la liberación de la pieza, la recogida, la salida y el reinicio de la máquina. Utilice las marcas de tiempo del controlador del robot, los registros de eventos del PLC, el historial de estado del CNC o una simple hoja de observación si no hay registros sincronizados disponibles. El objetivo es identificar dónde se pierde tiempo y si es repetible.

Una línea de tiempo útil normalmente incluye:

• Señal de ciclo de máquina completado o mecanizado finalizado
• Husillo detenido, ejes en posición segura y estado de liberación del plato o la abrazadera
• Solicitud del robot para entrar en el área de la máquina
• Liberación de la zona de seguridad y estado de la puerta o las protecciones
• Llegada del robot al punto de recogida
• Comando de cierre de la pinza y confirmación de presencia de pieza
• Confirmación de la máquina de que la pieza ha despejado la fijación
• Salida del robot de la zona protegida
• Señal de máquina lista para la siguiente pieza bruta o el siguiente ciclo

Mida tanto el retraso promedio como la variación. Un retraso fijo de 5 segundos después de cada ciclo puede ser una pausa configurada intencionalmente, un temporizador de PLC o una secuencia de seguridad conservadora. Un retraso que cambia de un ciclo a otro es más probable que se deba a una detección inestable, una posición variable de la pieza, reintentos de comunicación, acumulación de virutas, recuperación de la presión de aire o condiciones de seguridad intermitentes.

No confíe únicamente en el tiempo de ciclo mostrado por el programa del robot. Ese valor a menudo excluye el tiempo dedicado a esperar entradas externas. Un equipo de mantenimiento necesita el ciclo completo de la célula, incluidos el CNC, el transportador, la fijación, el PLC de seguridad, el robot y los equipos de transferencia posteriores. La dependencia más lenta determina la producción práctica.

Compruebe si la comunicación de señales está completa y correctamente ordenada

Muchos retrasos de descarga proceden de una comunicación de señales que es técnicamente funcional pero está mal secuenciada. El robot puede recibir «ciclo completado» antes de que el husillo se haya detenido por completo, antes de que se hayan abierto las abrazaderas o antes de que la máquina se haya desplazado a su posición de descarga. Entonces, el robot espera en un punto de aproximación seguro. Los operadores ven el robot inmóvil y suponen que es lento, aunque está obedeciendo correctamente el enclavamiento de la máquina.

Revise cada señal intercambiada entre el CNC o el PLC de la máquina y el controlador del robot. Como mínimo, diferencie entre «proceso completado», «máquina segura para la entrada del robot», «fijación abierta», «pieza disponible», «robot en la máquina», «pieza retirada» y «máquina despejada». Combinar varios estados físicos en un solo bit genérico de listo dificulta la resolución de problemas y puede generar esperas innecesarias.

También debe examinarse el orden de las señales. Por ejemplo, la máquina a menudo puede comenzar a retraer las herramientas y desplazarse a una posición de descarga segura antes de enviar al robot la confirmación final de finalización del programa. Del mismo modo, el robot puede desplazarse hacia una posición previa a la entrada mientras la máquina completa su movimiento final de ejes seguros. Esta superposición solo es útil cuando la evaluación de riesgos y la lógica de protección lo permiten. Eliminar un retraso anulando un enclavamiento no es una mejora de producción; transfiere el riesgo al siguiente incidente.

Observe atentamente las señales activadas por flanco frente a las activadas por nivel. Un pulso breve puede perderse cuando un robot está ocupado, en recuperación de fallos o utiliza un ciclo de escaneo más lento. Una solicitud mantenida con un reconocimiento claro suele ser más fácil de diagnosticar. Cuando el robot y la máquina utilizan redes de bus de campo o pasarelas de interfaz diferentes, verifique el tiempo de actualización de las señales, el comportamiento ante fallos después de una pérdida de comunicación y el comportamiento de reinicio tras restablecer un controlador.

Fallos comunes de comunicación de señales que parecen fallos del robot

• El CNC envía un bit de fin de programa, pero el robot espera una señal independiente de husillo seguro que nunca cambia debido a un error de mapeo de direcciones.
• La máquina abre sus abrazaderas solo después de recibir la confirmación de llegada del robot, mientras que el robot espera la confirmación de abrazadera abierta antes de entrar.
• Una señal de pieza retirada se emite por la finalización del movimiento del robot en lugar de por el sensor real de presencia de pieza de la pinza.
• Un temporizador de PLC permanece activo después de una recuperación manual, añadiendo una pausa inexplicable a los ciclos automáticos posteriores.
• El robot reconoce una solicitud antes de haber alcanzado la posición segura requerida, lo que permite que la secuencia de la máquina avance demasiado pronto y obliga a esperas posteriores.

Cuando las señales no están claras, cree una tabla temporal de supervisión de E/S con el estado esperado en cada paso. Es menos elegante que basarse en una descripción del programa, pero revela supuestos no coincidentes entre el fabricante de la máquina, el integrador del robot y el equipo de mantenimiento.

La confirmación de la pinza suele ser el eslabón más débil

La pinza debe demostrar tres condiciones diferentes: que ha alcanzado la posición de recogida, que sujeta de forma segura la pieza y que la pieza ha despejado la fijación de la máquina. Una única entrada de «pinza cerrada» no demuestra ninguna de estas de forma fiable. Los dedos pueden cerrarse sobre un componente desplazado, virutas, una rebaba o un espacio vacío.

La descarga retrasada después de varios ciclos correctos suele indicar variación de detección o mecánica en la pinza. Compruebe si la detección de presencia de pieza es adecuada para el material y el estado de la superficie. Los sensores inductivos pueden comportarse de forma diferente con acero revestido, secciones delgadas o una distancia de aire variable. Los interruptores de presión de vacío pueden verse afectados por superficies porosas, cascarilla, aceite y ventosas contaminadas. Los interruptores mecánicos pueden ser fiables para una familia de piezas estable, pero resultar inadecuados cuando varía el espesor de la pieza.

Inspeccione también el estado mecánico del efector final. Dedos flojos, almohadillas de localización desgastadas, soportes doblados, tubos neumáticos dañados y baja presión de aire pueden añadir retrasos pequeños pero acumulativos. Una pinza que requiere repetidos intentos de cierre puede no generar nunca una alarma formal del robot si el programa simplemente espera la confirmación hasta alcanzar un tiempo de espera.

Para piezas pesadas, largas o flexibles, la confirmación de recogida debe evaluarse durante el movimiento, no solo en el punto de recogida. Una pieza puede detectarse mientras descansa en la fijación y luego deslizarse o girar cuando el robot acelera. Los límites excesivos de aceleración pueden ser una protección necesaria, pero no deben utilizarse para compensar una pinza con un área de contacto insuficiente o un control deficiente del centro de gravedad.

El posicionamiento de la fijación puede convertir un robot rápido en uno lento

Un brazo robótico de descarga de máquina depende de una presentación repetible de la pieza terminada. Si la pieza se desplaza en el plato, el nido, la abrazadera o los rodillos de soporte, el robot necesitará una trayectoria de aproximación más amplia, un movimiento final más lento, comprobaciones de visión adicionales o movimientos de recuperación. Todo ello reduce la producción, incluso cuando los ejes y accionamientos del robot funcionan correctamente.

Inspeccione el estado de la fijación con la misma disciplina utilizada para la calibración del robot. Compruebe las posiciones de tope, la carrera de las abrazaderas, el desgaste de los localizadores, la acumulación de virutas, la estabilidad de la presión hidráulica y el soporte de la pieza. Preste especial atención a los procesos que generan rebabas, virutas, residuos de refrigerante o distorsión térmica. Estas condiciones pueden impedir que el componente se asiente por completo después del mecanizado y modificar la altura de recogida solo unos milímetros, lo suficiente para activar movimientos cautelosos o fallos de la pinza.

En el procesamiento de vigas, el problema suele ser más pronunciado porque la geometría del material varía a lo largo de una pieza larga. Un sistema que manipula vigas H, canales o secciones de caja necesita superficies de referencia y soporte consistentes durante la recogida. Cuando se realiza taladrado en varias caras, como en unamáquina de taladrado 3D para vigas H, la lógica de descarga debe tener en cuenta la longitud de la pieza, las dimensiones de las alas y el alma, las virutas restantes alrededor de los orificios taladrados y la orientación de salida esperada del material. Una trayectoria de robot validada para un tamaño de viga puede introducir pérdidas de holgura o incertidumbre de recogida en otro.

No resuelva la variación posicional repetida ampliando continuamente las tolerancias del robot. Unas tolerancias más amplias pueden permitir que la célula funcione temporalmente, pero pueden admitir recogidas marginales, colisiones con herramientas, contacto con la fijación o colocación inconsistente aguas abajo. Determine si la variación pertenece al material entrante, a la sujeción de la máquina, al hardware de la fijación o al marco de referencia del robot antes de modificar el programa del robot.

Los enclavamientos de seguridad deben temporizarse además de verificarse

Los circuitos de seguridad intervienen con frecuencia en los retrasos de descarga, especialmente en células con puertas automáticas, cortinas de luz, escáneres de área, alfombras de seguridad o zonas compartidas por robots. La cuestión de mantenimiento no es si existe el sistema de seguridad, sino si su secuencia provoca tiempo de inactividad innecesario sin mejorar la protección prevista.

Observe el tiempo entre el estado de máquina lista y el permiso para que el robot entre en el perímetro de la máquina. Si el retraso es constante, compruebe los temporizadores de confirmación de puerta abierta y cerrada, el filtrado del PLC de seguridad, la conmutación de zonas del escáner y las transiciones de velocidad segura del robot. Algunas células añaden deliberadamente tiempo después de un comando de puerta para garantizar que el movimiento mecánico haya finalizado. Esto puede estar justificado, pero un temporizador debe reflejar el recorrido real de la puerta y la respuesta del sensor, en lugar de un valor heredado de la puesta en marcha.

Las zonas compartidas merecen especial atención. Un robot puede estar esperando que un transportador, una estación de palés, un robot de carga o un eje de máquina libere una zona virtual o física. Si la célula utiliza supervisión de posición con calificación de seguridad, verifique que el dispositivo correspondiente vuelva a su posición segura definida al final de cada ciclo. Pequeñas desviaciones pueden dejar la zona ocupada aunque un operador no perciba ningún riesgo evidente de colisión.

Nunca puentee contactos de seguridad ni fuerce una condición de seguridad únicamente para comprobar una teoría de temporización en producción. Utilice procedimientos de diagnóstico aprobados, condiciones de prueba controladas y la arquitectura de seguridad documentada de la célula. Una investigación bien realizada compara la temporización normal con la secuencia diseñada sin desactivar la protección que regula la secuencia.

Separe los límites de movimiento del robot de los límites del proceso

Una vez aislado el tiempo de espera, evalúe el movimiento del robot en sí. Confirme que la carga útil, el centro de gravedad, la masa de la herramienta, el paquete de cables y los valores de inercia coincidan con el efector final y la pieza instalados. Los datos de carga útil incorrectos pueden hacer que el controlador limite la aceleración, genere cambios en el suavizado de trayectoria o aplique un comportamiento de movimiento protector. También pueden reducir la repetibilidad con el tiempo, ya que el frenado y las cargas de las articulaciones no se gestionan según lo previsto.

Revise la trayectoria a través de la célula en lugar de limitarse a la velocidad máxima programada. Un robot puede perder más tiempo en varios puntos de aproximación de baja velocidad que en una transferencia larga. Compruebe si las distancias de aproximación son mayores de lo necesario, si se utilizan demasiadas paradas de posicionamiento preciso y si el robot espera en ubicaciones que podrían convertirse en movimiento continuo. Cualquier cambio de trayectoria debe preservar la holgura respecto a las fijaciones, puertas de máquina, abrazaderas, husillos y equipos de manipulación de materiales.

Existe una distinción práctica entre reducir el tiempo de ciclo del robot y aumentar el rendimiento de la célula. Si el mecanizado tarda más que la descarga, un robot más rápido puede no aumentar la producción. Si la máquina termina mientras el robot todavía está colocando la pieza anterior, la optimización del movimiento puede ser valiosa. La línea de tiempo hace visible esta distinción y evita que el trabajo de mantenimiento se centre en algo que no es un cuello de botella.

Una secuencia práctica de recuperación tras la aparición de retrasos

Cuando los retrasos comienzan después de un funcionamiento estable, evite realizar varios cambios a la vez. Primero determine si el cambio está relacionado con un tamaño de material concreto, un programa de producción, el estado de la herramienta, el patrón de turnos, el modo de máquina o un evento de recuperación. A continuación, inspeccione el estado de la señal en el punto donde el robot se detiene. Este enfoque preserva evidencias que pueden perderse cuando los programas se editan inmediatamente o los controladores se restablecen repetidamente.

• Registre el paso exacto en el que la célula espera y el estado de las señales relevantes de CNC, PLC, robot, seguridad y pinza.
• Compare un ciclo normal y un ciclo retrasado utilizando el mismo tipo de pieza cuando sea posible.
• Inspeccione la pieza y la fijación para detectar virutas, rebabas, movimiento, marcas de abrazadera o liberación incompleta.
• Compruebe la mecánica y la detección de la pinza antes de modificar los puntos del robot o los ajustes de velocidad.
• Verifique que la secuencia de seguridad alcance cada estado requerido en el orden esperado.
• Solo después de que las condiciones externas sean estables, revise los datos de carga útil del robot, los puntos de trayectoria, los ajustes de aceleración y las alarmas del controlador.

La acción correctiva más útil es aquella que hace que la secuencia sea observable y repetible. Un brazo robótico de descarga de máquina no debería requerir que un operador determine si una pieza está libre, si una abrazadera está completamente abierta o si una zona está despejada. Cuando estas condiciones se detectan y comunican con precisión, el robot puede moverse a una velocidad que es eficiente y defendible tanto desde el punto de vista de la seguridad como del mantenimiento.
