Una célula de manipulación de placas de acero puede parecer correctamente dimensionada en un plano de distribución y aun así fallar durante la puesta en marcha. La causa habitual no es únicamente el peso estático de la placa. Un robot que puede levantar una placa nominal puede tener dificultades una vez que se incluyen el efector final, el circuito de vacío, el bastidor de elevación, la aceleración, el centro de gravedad desplazado y el margen de seguridad requerido. Al mismo tiempo, una célula que mueve placas de forma fiable puede seguir generando arañazos inaceptables, marcas de succión, abolladuras en los bordes o una ligera deformación en materiales delgados.

La regla práctica es sencilla: dimensione unbrazo robótico para la manipulación de placas de acero según la condición de movimiento más exigente y creíble, no según la placa más ligera o manipulada con mayor frecuencia. Calcule la masa total transportada y el momento en la brida del robot; después, verifique la carga dinámica, el alcance, la estabilidad de la placa y el método de contacto con la superficie. La capacidad de carga útil es necesaria, pero es solo uno de varios valores limitantes.

Comience con la carga real, no con el peso de la placa

Las evaluaciones técnicas suelen comenzar con un cálculo de la masa de la placa:

Masa de la placa = longitud × anchura × espesor × densidad del material

Este cálculo es útil, pero no representa el requisito de carga útil. Un robot transporta la placa junto con todos los componentes móviles situados debajo de su muñeca. Según el diseño de la célula, esto puede incluir una pinza de vacío, módulos magnéticos, vigas, mangueras, válvulas, sensores, protección de cables, soportes anticolisión y una placa adaptadora. El controlador del robot debe gestionar la masa combinada y la ubicación de su centro de gravedad.

Una expresión inicial más útil es:

Carga útil móvil total = masa de la placa + masa del efector final + servicios y herramientas acoplados

A continuación, aplique un margen que refleje la aplicación, en lugar de elegir un porcentaje arbitrario. Un ciclo lento de recogida y colocación con una pinza compacta puede requerir una tolerancia diferente a la de una célula de alto rendimiento que acelera una placa grande a través de un largo alcance horizontal. El margen debe cubrir la variación prevista de las placas, el peso real de las herramientas, los elementos de desgaste, el movimiento de las mangueras y la diferencia entre una chapa limpia y seca y un material de producción con aceite, cascarilla de laminación, película o humedad.

No suponga que un robot con una capacidad nominal determinada puede utilizar toda esa capacidad en cualquier orientación. Los fabricantes de robots suelen definir la capacidad de carga útil junto con los momentos admisibles de muñeca y los límites de inercia. Una placa ancha pero relativamente ligera puede superar un límite de momento antes de alcanzar el límite de masa nominal.

El centro de gravedad suele ser la primera restricción oculta

Una pieza compacta situada cerca de la brida se comporta de forma muy distinta a una placa larga sostenida sobre una viga. El centro de gravedad total puede quedar muy por debajo o delante de la muñeca, produciendo un par considerable cuando el brazo acelera, desacelera, gira o cambia de orientación.

Evalúe el centro de gravedad en los tres ejes respecto a la brida de montaje. Esto requiere más que introducir las dimensiones de la placa en un formulario de cotización. El proveedor del efector final debe proporcionar sus propios datos de masa y centro de gravedad. Para la placa, utilice el centro geométrico solo cuando la forma, el espesor y la distribución del material sean uniformes. Las piezas recortadas, las piezas con aberturas, las chapas apiladas y las placas parcialmente soportadas pueden tener un centro de gravedad desplazado.

Tres situaciones merecen especial atención:

• Placas rectangulares largas: Incluso un peso moderado puede generar un alto par en la muñeca cuando la placa se recoge cerca de un extremo o se transporta en orientación vertical.
• Programas de productos mixtos: Un robot dimensionado para una pieza más pequeña y gruesa puede no ser adecuado para una chapa fina y ancha con un valor de inercia mucho mayor.
• Puntos de recogida descentrados: Las restricciones de espacio, la geometría de carga de la prensa y las interferencias con los dispositivos de fijación pueden obligar a alejar el punto de recogida del centro real de la chapa.

Solicite la verificación de la carga del robot utilizando el efector final previsto y la envolvente máxima de la placa. Un proveedor debe poder evaluar la masa, el centro de gravedad, el momento y la inercia, en lugar de confirmar únicamente un valor de carga útil. Cuando una herramienta vaya a modificarse posteriormente con ventosas, imanes, cámaras o cubiertas protectoras adicionales, reserve capacidad suficiente para ese cambio en lugar de tratarlo como una adaptación menor.

La fuerza dinámica determina si la célula se mantiene estable

Una placa puede permanecer segura mientras se mantiene inmóvil, pero desplazarse o resbalar durante la producción. El movimiento genera fuerzas que no existen en un cálculo estático. Los arranques y paradas rápidos pueden aumentar la carga sobre ventosas, imanes, abrazaderas y articulaciones del robot. La rotación es especialmente exigente porque una placa ancha tiene una elevada inercia rotacional. Se puede reducir la velocidad del robot para mantenerse dentro de los límites, pero esto puede comprometer el tiempo de ciclo utilizado para justificar la automatización.

Defina el movimiento previsto antes de la selección final del robot: distancia de elevación vertical, recorrido horizontal, cambios de orientación, posiciones de transferencia, tiempo de permanencia y piezas requeridas por hora. La pregunta relevante no es «¿Puede el robot levantarla?», sino «¿Puede mover esta carga a través de esta trayectoria con la aceleración requerida sin superar los límites de las articulaciones, la muñeca, la pinza o la deflexión de la placa?»

Las condiciones dinámicas se vuelven más severas cuando una placa se manipula al alcance máximo. En esa posición, pequeñas vibraciones y la flexibilidad de la pinza pueden provocar oscilación de los bordes. El problema no es meramente estético; la oscilación puede perturbar la carga de la máquina, dificultar el acoplamiento de los pasadores de posicionamiento o crear riesgo de colisión cerca de protecciones y dispositivos. Reducir la aceleración en segmentos de trayectoria seleccionados suele ser más eficaz que ralentizar todo el programa. Por ejemplo, el robot puede desplazarse rápidamente mientras está alejado de los equipos y, después, usar una desaceleración controlada antes de colocar la placa sobre una mesa de corte, un alimentador de prensa o una estación de inspección.

Elija el método de agarre según el estado de la superficie y el comportamiento del material

La protección de la superficie comienza por identificar qué debe protegerse. «Sin daños» puede significar cosas diferentes para una placa estructural laminada en caliente, una chapa decapada, acero inoxidable con acabado estético, material revestido, placa revestida de aluminio o chapa con película protectora temporal. Un método de manipulación aceptable para una etapa de preparación de soldadura puede ser inadecuado antes de la fabricación de paneles visibles.

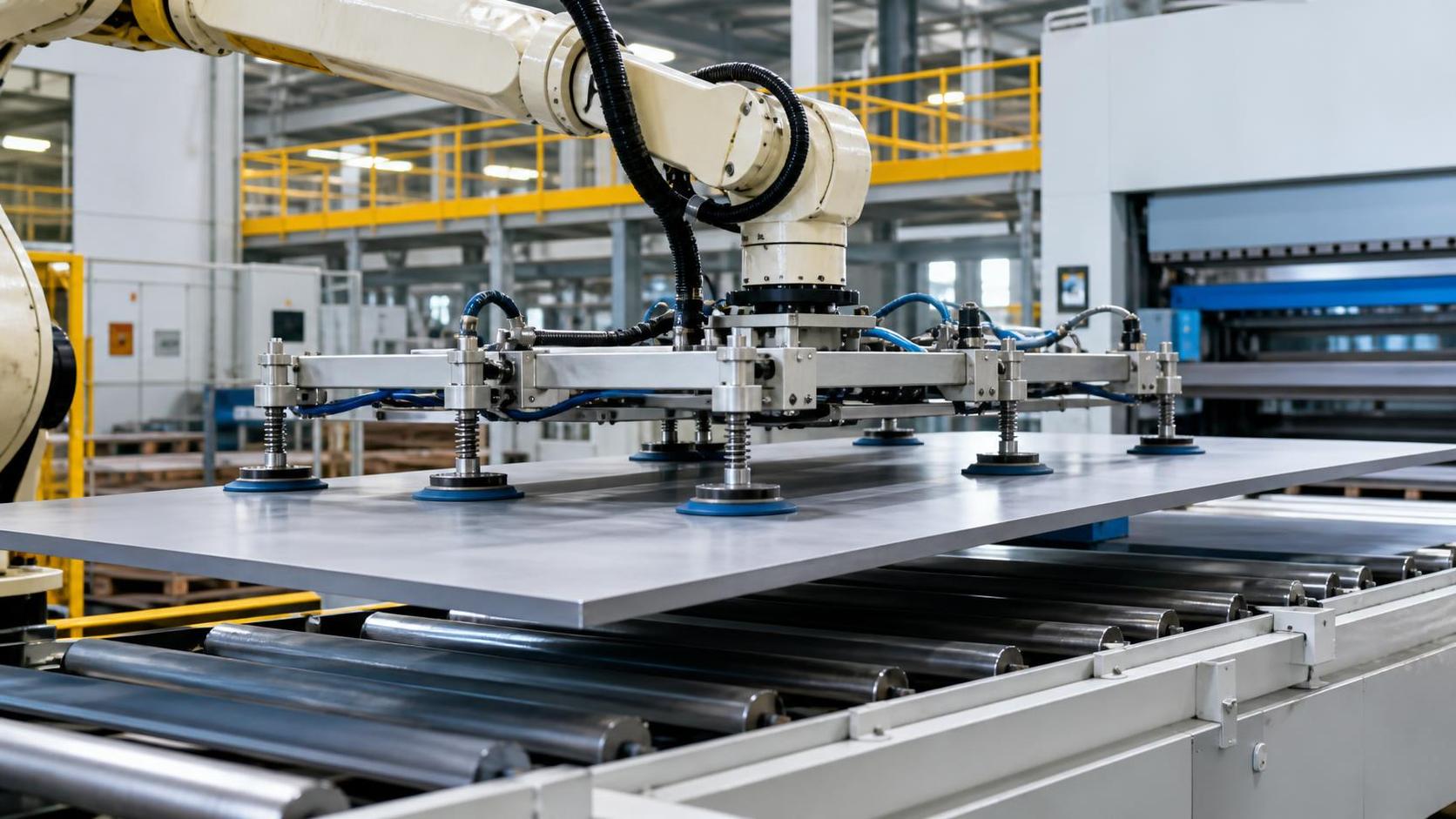

Agarre por vacío

Las ventosas de vacío pueden proporcionar un contacto amplio y distribuido, y suelen ser adecuadas cuando se dispone de una superficie lisa y relativamente hermética. Sus limitaciones deben evaluarse con honestidad. El aceite, la cascarilla, las placas rugosas, las perforaciones, el material deformado y las películas protectoras pueden reducir la fiabilidad de sujeción. Los labios de las ventosas también pueden dejar marcas temporales en superficies sensibles, especialmente cuando intervienen una fuerza elevada, un tiempo de permanencia prolongado o ventosas contaminadas.

Utilice materiales de ventosa compatibles con el acabado de la placa y el entorno del proceso. Mantenga limpias las superficies de contacto, inspeccione la presencia de partículas incrustadas y evite arrastrar una ventosa sobre la superficie durante la recogida o colocación. Una pinza con zonas de vacío supervisadas de forma independiente es valiosa cuando varía el tamaño de la placa o existen aberturas ocasionales. Puede confirmar que hay suficientes ventosas activas selladas antes de iniciar el movimiento.

Agarre magnético

Los sistemas magnéticos permanentes o controlados eléctricamente son eficaces para el acero ferroso, especialmente cuando el sellado por vacío no es fiable. Sin embargo, el agarre magnético requiere comprobar el grado del material, el rango de espesores, el entrehierro causado por cascarilla o revestimientos, el magnetismo residual y el riesgo de levantar más de una chapa de una pila. Las almohadillas de contacto con la superficie siguen siendo importantes; la suciedad o las partículas duras entre el imán y la placa pueden rayar la pieza de trabajo.

Las placas delgadas requieren un escrutinio adicional porque el campo magnético puede atraer chapas adyacentes o deformar una chapa flexible durante la elevación. Puede ser necesario un separador, un método de detección del espesor de la chapa o una secuencia de desapilado controlada. Los imanes tampoco resuelven todos los problemas de orientación; una chapa grande puede doblarse u oscilar incluso cuando la fuerza de sujeción es suficiente.

Abrazaderas mecánicas y agarre de bordes

Las abrazaderas son útiles cuando debe minimizarse el contacto con la superficie o cuando la placa no puede proporcionar un acoplamiento fiable por vacío o magnetismo. Su contrapartida es una carga concentrada en el borde. Una geometría inadecuada de las mordazas puede abollar los bordes, dañar los revestimientos o iniciar una deformación local en placas delgadas. Cuando sea posible, la zona de abrazado debe ser compatible con las tolerancias posteriores de recorte, soldadura o doblado.

Para materiales con acabado de alta calidad, un diseño de pinza protegida puede combinar almohadillas de contacto de baja marcación, fuerza de sujeción controlada y sensores que verifican el acoplamiento completo. Este enfoque puede ser más complejo que la manipulación por vacío, pero puede ser adecuado cuando la calidad de la superficie tiene mayor valor que el coste adicional de las herramientas.

La rigidez de la placa cambia la decisión sobre el robot y la pinza

Dos placas de peso idéntico no necesitan necesariamente la misma disposición de manipulación. Una placa fina y ancha puede deflectarse considerablemente bajo su propio peso. Si una pinza soporta solo la zona central, las esquinas pueden combarse. Cuando el robot cambia de dirección, la chapa puede flexionarse y recuperar su forma. Esto aumenta la probabilidad de contacto en las esquinas, daños en los bordes, colocación inestable y transferencia imprecisa a equipos posteriores.

Para materiales flexibles, aumente el número y la separación de los puntos de apoyo en lugar de seleccionar simplemente un robot más grande. Una viga separadora, zonas de succión móviles o varios módulos magnéticos controlados de forma independiente pueden reducir la flecha. El objetivo es mantener la placa estable durante todo el movimiento, no solo mantenerla adherida. En algunos casos, es necesario un cambio de orientación más lento o una posición de transporte horizontal para controlar la deflexión.

La separación de pilas es otra preocupación relacionada con la rigidez. Las chapas delgadas pueden adherirse debido al aceite, la tensión superficial, las rebabas, la atracción magnética o un ligero encaje entre ellas. El sistema de manipulación debe detectar chapas dobles antes de que una placa entre en una máquina. La detección puede utilizar medición de espesor, verificación de peso, supervisión del flujo magnético, comportamiento del vacío o una combinación elegida según el material y el proceso. El método de detección debe probarse con la gama real de acabados y espesores, no solo con muestras ideales.

Utilice la envolvente de la placa para evaluar el alcance y las interferencias

El alcance del robot se interpreta con frecuencia erróneamente como la distancia desde la base hasta el centro de la placa. En la práctica, todo el contorno de la placa debe librar vallas, columnas, transportadores, puertas de máquinas, dispositivos de fijación, sensores y otros equipos mientras la muñeca sigue su trayectoria programada. Una placa grande puede barrer un área mucho más amplia que el propio robot.

Base la evaluación en la envolvente rectangular máxima, además de cualquier forma irregular que sobresalga de ella durante la recogida o rotación. Compruebe las siguientes posiciones mediante simulación o revisión de distribución:

• Recogida desde la altura de pila mínima prevista y colocación en el nivel de máquina más alto requerido.
• Trayectorias de aproximación y retirada con la pinza abierta y con la placa más grande acoplada.
• Rotación de la muñeca cerca de aberturas de protección, mesas de máquinas y herramientas próximas.
• Posiciones de recuperación después de una recogida fallida o una alarma de detección de chapa.
• Rutas de acceso manual para sustitución de ventosas, limpieza, mantenimiento de la pinza y reposición de pilas.

Evalúe también la base y el pedestal del robot. Elevar el robot puede mejorar el alcance sobre los equipos, pero puede aumentar los requisitos estructurales y cambiar el área accesible para mantenimiento. Un alcance más corto con una base bien posicionada suele ser preferible a operar un robot mayor cerca del límite de su envolvente de trabajo en cada ciclo.

La protección de la superficie depende de toda la secuencia de transferencia

Las marcas no siempre se generan durante la recogida. Las placas suelen dañarse cuando se deslizan sobre soportes, entran en contacto con pasadores de posicionamiento desalineados, golpean separadores de pilas o se apoyan sobre rodillos desgastados. Una evaluación centrada únicamente en la pinza del robot puede pasar por alto la fuente real de los defectos superficiales.

Trace cada punto de contacto desde la pila de entrada hasta el proceso posterior. Identifique si la placa se eleva, rueda, desliza, abraza o se apoya temporalmente en cada punto. Después, revise el estado y el material de esos contactos. Los soportes de acero endurecido pueden ser duraderos, pero inadecuados para una superficie estética sin una cubierta apropiada. Las almohadillas blandas pueden proteger la superficie, pero pueden desgastarse, retener residuos o deformarse lo suficiente como para afectar al posicionamiento.

El control de la colocación es igualmente importante. El robot debe bajar la placa hasta que el sistema de soporte soporte la carga y liberar solo después de confirmar la posición y el apoyo. Liberar demasiado pronto puede provocar una caída sobre la mesa. Liberar demasiado tarde puede arrastrar la placa cuando el robot se retrae. Una transferencia controlada es especialmente importante antes de operaciones de doblado, laminado o conformado, donde los arañazos y abolladuras preexistentes pueden hacerse más visibles después de la deformación.

En líneas que producen perfiles laminados, alas o componentes estructurales curvos, la transferencia de material debe revisarse junto con el conformado posterior. Equipos como unacurvadora de perfiles pueden funcionar horizontal o verticalmente y están destinados a trabajos precisos de laminado y calibración. La interfaz del robot debe proporcionar una orientación repetible y un soporte adecuado antes de que la pieza alcance los rodillos de conformado; no debe esperarse que un brazo de manipulación corrija la deformación creada por una recogida deficiente o una transferencia inestable.

Especifique los criterios de aceptación antes de seleccionar el equipo

La aprobación técnica se vuelve más fiable cuando las condiciones de aceptación se redactan en términos operativos. En lugar de indicar que el robot debe «manipular placas sin daños», defina la gama de materiales, las dimensiones máximas, el rango de espesores, el estado de acabado permitido, el estado de la pila, el ciclo previsto, la precisión de colocación y las marcas prohibidas. Incluya las condiciones normales de producción que afectan al agarre, como nivel de aceite, cascarilla, película protectora, orificios, recortes, rebabas y temperatura de la placa cuando sea pertinente.

Una especificación útil separa cuatro límites: masa estática máxima, carga operativa dinámica máxima, envolvente máxima de la placa e impacto máximo permitido sobre la superficie. Estos límites pueden llevar a diferentes decisiones de diseño. Un robot más pesado puede resolver preocupaciones de masa y momento, mientras que una viga de pinza más larga puede resolver la deflexión. Un compuesto de ventosa diferente, una menor velocidad de colocación o un método de agarre por bordes pueden ser la respuesta para la protección de la superficie.

Solicite pruebas de que la configuración final se ha comprobado con datos reales de las herramientas. El robot, el efector final, el dispositivo de seguridad, el sistema de detección de placas y la interfaz posterior deben evaluarse como una sola célula. Esto evita un problema habitual en etapas tardías: seleccionar un robot a partir de una tabla de carga útil y descubrir después que la pinza real, los cables, el centro de gravedad y el movimiento requerido dejan muy poca capacidad utilizable.

La mejor selección rara vez es el brazo con la mayor carga útil nominal. Es la configuración que mantiene capacidad al alcance requerido, controla la placa durante el ciclo real, soporta adecuadamente las chapas flexibles y entra en contacto con superficies acabadas únicamente de formas planificadas y mantenibles.
