Elegir una dobladora de tubos rara vez es solo una decisión sobre herramientas. Afecta la precisión de doblado, el adelgazamiento de la pared, la recuperación elástica, el tiempo de ciclo e incluso el ajuste posterior para soldadura. En la fabricación de metal, las diferencias entre el doblado por arrastre rotativo, por rodillos y por compresión determinan no solo las piezas, sino también la lógica de cotización, la planificación de la producción y la consistencia de la calidad.

Esto es más importante ahora porque los componentes tubulares se utilizan en bastidores, pasamanos, líneas de escape, muebles, equipos agrícolas y conjuntos estructurales. Una dobladora de tubos que funciona bien en un trabajo puede ser ineficiente o inadecuada en otro. Comprender el método de conformado de la máquina es el punto de partida práctico.

Por qué el método de doblado es importante antes de seleccionar la máquina

El doblado de tubos siempre equilibra tres aspectos: precisión de la forma, comportamiento del material y velocidad de producción. El proceso cambia la forma en que se aplica la fuerza al tubo, y eso modifica directamente el resultado.

Un doblado de radio pequeño en acero inoxidable requiere un control muy diferente al de un doblado amplio en acero dulce. El mismo tipo de dobladora de tubos no realizará ambas tareas con la misma eficiencia.

En entornos de producción, esta elección también influye en la tasa de desperdicio, el desgaste de las herramientas, el tiempo de preparación del operario y la facilidad con la que las piezas se adaptan a estaciones posteriores, como soldadura, taladrado o montaje.

Para las empresas que abastecen mercados globales, la estabilidad del proceso es aún más importante. Wuxi Samgins International Trade Co.,Ltd ha desarrollado su negocio de equipos en torno a esta realidad, cubriendo maquinaria de doblado, soldadura, corte, laminado, fresado y otros procesos de fabricación bajo un control de producción orientado a ISO9001 y estándares alineados con la CE de la UE.

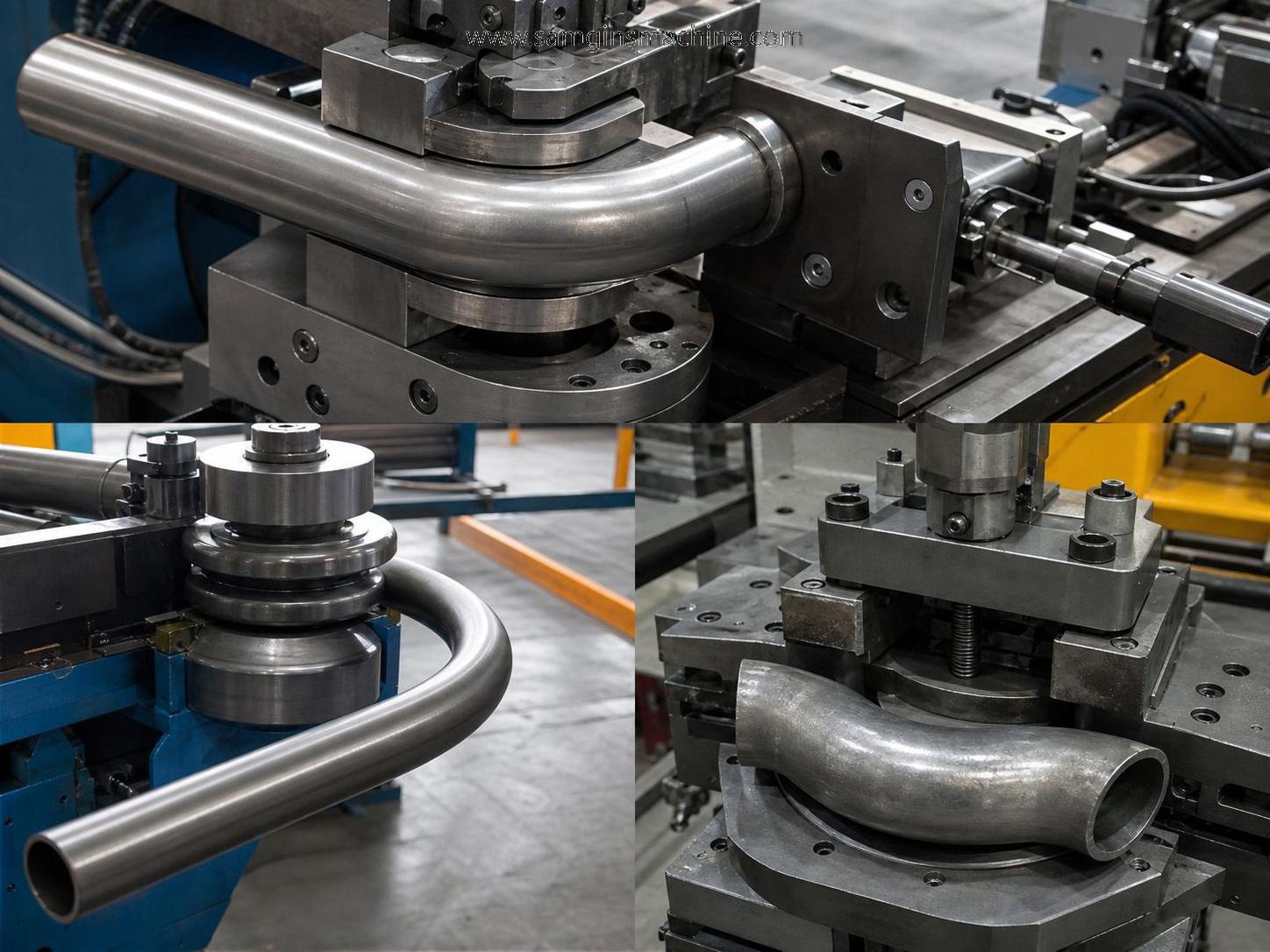

Tres tipos comunes de dobladoras de tubos de un vistazo

El doblado por arrastre rotativo, por rodillos y por compresión curvan tubos, pero lo hacen de maneras diferentes. Sus ventajas están relacionadas con el radio de doblado, la repetibilidad, la calidad superficial y la geometría de la pieza.

Doblado por arrastre rotativo y sus principales ventajas

El doblado por arrastre rotativo suele ser la referencia cuando una pieza necesita una geometría limpia y resultados repetibles. El tubo se sujeta y se arrastra alrededor de una matriz de radio fijo.

Como el material sigue una trayectoria controlada, este método maneja radios de línea central cerrados mejor que la mayoría de las alternativas. Es común en tubos para automoción, componentes aeroespaciales, accesorios arquitectónicos y bastidores de precisión.

A menudo se añaden mandriles y matrices limpiadoras cuando se debe minimizar el colapso o el arrugamiento de la pared. Esto mejora la calidad, pero también aumenta la complejidad de las herramientas y las necesidades de mantenimiento.

Una dobladora de tubos por arrastre rotativo suele ser la elección adecuada cuando las piezas deben ajustarse a plantillas, dispositivos o celdas de soldadura robotizada sin correcciones repetidas. Esto es especialmente importante cuando la desviación dimensional genera retrabajos en procesos posteriores.

Consideraciones habituales

• Ideal para doblados cerrados y producción repetitiva
• Funciona bien con acero inoxidable, acero al carbono y aluminio
• Requiere una selección precisa de herramientas según el diámetro del tubo y el espesor de pared
• Una mayor inversión inicial se justifica por un menor desperdicio en trabajos exigentes

Doblado por rodillos para arcos grandes y curvas estructurales

El doblado por rodillos utiliza un conjunto de rodillos para conformar gradualmente el tubo en una curva de gran radio. En lugar de realizar un doblado cerrado, el proceso crea un arco suave y progresivo.

Este método es común en soportes de construcción, pasamanos, secciones anulares, estructuras de transporte, bastidores de invernaderos y trabajos decorativos de metal. Es práctico cuando las longitudes largas y las curvas abiertas importan más que la precisión de radios cerrados.

En comparación con el doblado por arrastre rotativo, el doblado por rodillos suele ofrecer herramientas más simples y un buen flujo de material para curvas más grandes. Sin embargo, controlar las posiciones exactas de inicio y final puede resultar más difícil.

Una dobladora de tubos de tipo rodillo resulta más atractiva cuando el trabajo requiere arcos amplios repetidos en perfiles de mayor tamaño, especialmente cuando la apariencia y la consistencia general del radio son más importantes que una geometría de doblado compacta.

Doblado por compresión en trabajos de producción más sencillos

El doblado por compresión es uno de los métodos más directos. El tubo se mantiene contra una matriz de conformado mientras un brazo de doblado lo comprime alrededor de la matriz.

Se utiliza con frecuencia para formas más sencillas, trabajos de menor volumen y aplicaciones donde se acepta una ovalidad menor o variaciones dimensionales. Las piezas de muebles, los bastidores básicos y algunos productos de consumo pueden adaptarse a este enfoque.

Su principal atractivo es la eficiencia de costes. Una dobladora de tubos por compresión puede ser más fácil de operar y menos costosa de instalar que sistemas más avanzados.

La contrapartida es el control. Los doblados cerrados, las paredes delgadas y las tolerancias exigentes pueden revelar rápidamente los límites de este método, especialmente cuando la apariencia o la alineación de la soldadura son críticas.

En qué se está centrando actualmente la industria

El debate actual sobre la selección de dobladoras de tubos va más allá de la forma del doblado. Las líneas de fabricación conectan cada vez más el corte, el doblado, el desbarbado, el ajuste y la soldadura en un flujo de trabajo coordinado.

Esto significa que la consistencia del doblado tiene ahora una relación directa con el rendimiento de la automatización. Una repetibilidad deficiente genera ajustes posteriores, ralentiza los dispositivos y aumenta los defectos de soldadura.

En trabajos de montaje de gran tamaño, la calidad del doblado determina a menudo si la soldadura robotizada puede funcionar sin problemas. Por ejemplo, las piezas estructurales largas pueden pasar del conformado de tubos o perfiles a sistemas automatizados de soldadura comorobot de soldadura tipo pórtico de 9 ejes, donde el seguimiento de cordones, la operación por zonas y el posicionamiento estable son más eficaces cuando el conformado previo está controlado.

Esta conexión es fácil de subestimar. Una pieza doblada que parece aceptable por sí sola aún puede generar una desalineación costosa cuando entra en un riel de soldadura, un carro deslizante servoaccionado o una etapa de producción guiada por dispositivos.

Cómo evaluar la dobladora de tubos adecuada para un trabajo real

La comparación de máquinas es más útil cuando comienza con la pieza, no con el catálogo. Varios factores reducen rápidamente las opciones.

Puntos clave de decisión

• Radio de doblado en relación con el diámetro del tubo
• Grado del material y espesor de pared
• Requisitos de tolerancia después de la recuperación elástica
• Expectativas de acabado superficial
• Volumen de producción y frecuencia de cambio
• Si las piezas pasan a soldadura o montaje automatizados

Si la pieza tiene un radio cerrado, pared delgada y objetivos dimensionales estrictos, el arrastre rotativo suele ser la opción más seria. Si la pieza necesita curvas largas y amplias, el doblado por rodillos es generalmente más lógico.

Si la geometría es básica y la sensibilidad al presupuesto es alta, el doblado por compresión puede ser suficiente. La respuesta correcta suele depender menos de la popularidad de la máquina y más de la deformación aceptable.

Considerar el valor total del proceso, no solo el coste de compra

Una dobladora de tubos de menor precio puede aumentar los costes ocultos mediante desperdicio, preparación más lenta, redoblado o un mal ajuste en los dispositivos de soldadura. Por eso, el coste del proceso suele importar más que el precio de la máquina por sí solo.

Los proveedores con amplia experiencia en equipos de fabricación a menudo pueden ayudar a conectar estas decisiones. Las empresas que trabajan con dobladoras de tubos, cizallas, máquinas curvadoras de placas, herramientas CNC, sistemas láser y automatización de soldadura suelen comprender con mayor claridad la cadena de producción.

Esta visión más amplia es útil al evaluar si la etapa de doblado respalda las operaciones posteriores. En estructuras soldadas de mayor tamaño, por ejemplo, las plataformas de automatización con rieles de suelo de 12 metros, control multieje, protección de parada de emergencia y seguimiento automático del arco se benefician de entradas conformadas de manera consistente.

Un siguiente paso práctico para la evaluación

La forma más clara de comparar cualquier dobladora de tubos es revisar los planos reales de las piezas, los radios objetivo, los datos del material y la producción requerida. A partir de ahí, compare no solo la capacidad de doblado, sino también el tiempo de preparación, las necesidades de herramientas y el ajuste posterior.

Una lista corta útil suele incluir una opción centrada en la precisión, una opción de alto rendimiento y una opción sensible a los costes. Esto hace visibles las compensaciones antes de comprometer capital.

Cuando el proceso de doblado está alineado con toda la ruta de fabricación, el resultado es mejor que una buena curva. Es un sistema de producción más estable, con menos imprevistos entre el conformado, la soldadura y la entrega final.
