نادراً ما يكون اختيار آلة ثني الأنابيب قراراً يتعلق بالأدوات فقط. فهو يؤثر في دقة الثني، وترقق الجدار، والارتداد المرن، وزمن الدورة، وحتى ملاءمة التجميع في عمليات اللحام اللاحقة. وفي تصنيع المعادن، لا تشكل الفروق بين الثني بالسحب الدوار، والثني بالدرفلة، والثني بالضغط الأجزاء فحسب، بل تؤثر أيضاً في منطق التسعير، وتخطيط الإنتاج، واتساق الجودة.

وتزداد أهمية ذلك حالياً لأن مكونات الأنابيب تُستخدم في الهياكل، والدرابزين، وخطوط العادم، والأثاث، والمعدات الزراعية، والتجميعات الإنشائية. قد تكون آلة ثني الأنابيب التي تؤدي جيداً في مهمة ما غير فعالة أو غير مناسبة في مهمة أخرى. ويُعد فهم طريقة التشكيل التي تعمل بها الآلة نقطة البداية العملية.

لماذا تهم طريقة الثني قبل اختيار الآلة

يوازن ثني الأنابيب دائماً بين ثلاثة أمور: دقة الشكل، وسلوك المادة، وسرعة الإنتاج. وتغير العملية طريقة تطبيق القوة على الأنبوب، وهذا يغير النتيجة بصورة مباشرة.

يتطلب الثني بنصف قطر صغير في الفولاذ المقاوم للصدأ تحكماً مختلفاً تماماً عن ثني واسع ذي انحناء كبير في الفولاذ الطري. ولن يتعامل النوع نفسه من آلات ثني الأنابيب مع المهمتين بالكفاءة ذاتها.

وفي بيئات الإنتاج، يؤثر هذا الاختيار أيضاً في معدل الهدر، وتآكل الأدوات، ووقت إعداد المشغل، ومدى سهولة توافق الأجزاء مع المحطات اللاحقة مثل اللحام أو الثقب أو التجميع.

بالنسبة للشركات التي تورد إلى الأسواق العالمية، يصبح استقرار العملية أكثر أهمية. وقد بنت Wuxi Samgins International Trade Co.,Ltd أعمالها في مجال المعدات حول هذه الحقيقة، لتغطي معدات الثني واللحام والقطع والدرفلة والتفريز وغيرها من آلات التصنيع، ضمن ضوابط إنتاج موجهة وفق ISO9001 ومعايير متوافقة مع CE الأوروبية.

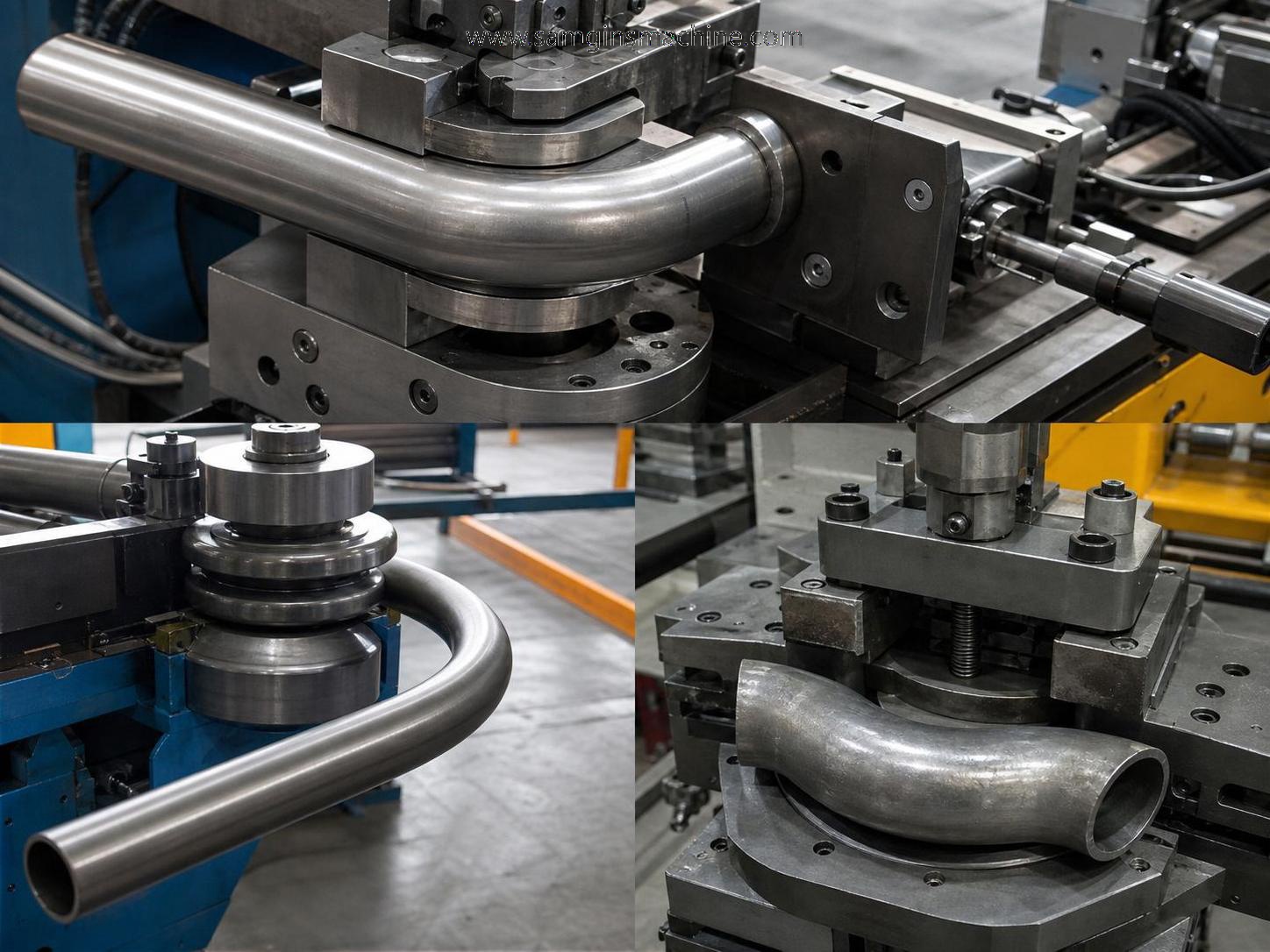

نظرة سريعة على ثلاثة أنواع شائعة من آلات ثني الأنابيب

تُستخدم جميع طرق الثني بالسحب الدوار والدرفلة والضغط لتقويس الأنابيب، لكنها تنفذ ذلك بطرق مختلفة. وترتبط نقاط قوتها بنصف قطر الثني، وقابلية التكرار، وجودة السطح، وهندسة الجزء.

الثني بالسحب الدوار ومجالات تميزه

يُعد الثني بالسحب الدوار عادةً المعيار المرجعي عندما يتطلب الجزء هندسة دقيقة ونتائج قابلة للتكرار. يُثبت الأنبوب بمشبك ويُسحب حول قالب ذي نصف قطر ثابت.

نظراً لأن المادة تتبع مساراً مضبوطاً، فإن هذه الطريقة تتعامل مع أنصاف أقطار خط المركز الضيقة بشكل أفضل من معظم البدائل. وهي شائعة في أنابيب السيارات، ومكونات الطيران، والتركيبات المعمارية، والهياكل الدقيقة.

غالباً ما تُضاف القلوب الداخلية وقوالب المسح عندما يجب تقليل انهيار الجدار أو التجعد إلى أدنى حد. ويحسن ذلك الجودة، لكنه يزيد أيضاً من تعقيد الأدوات ومتطلبات الصيانة.

تكون آلة ثني الأنابيب بالسحب الدوار عادةً الخيار المناسب عندما يجب أن تتوافق الأجزاء مع القوالب والتجهيزات أو خلايا اللحام الروبوتية دون تصحيح متكرر. ويكتسب هذا أهمية خاصة عندما يؤدي الانحراف البُعدي إلى إعادة عمل في العمليات اللاحقة.

اعتبارات نموذجية

• الأفضل للثنيات الضيقة والإنتاج المتكرر
• تعمل بكفاءة مع الفولاذ المقاوم للصدأ والفولاذ الكربوني والألومنيوم
• تتطلب اختياراً دقيقاً للأدوات وفقاً لقطر الأنبوب وسماكة الجدار
• يبرر الاستثمار الأولي الأعلى انخفاض الهدر في الأعمال المتطلبة

الثني بالدرفلة للأقواس الكبيرة والمنحنيات الإنشائية

يستخدم الثني بالدرفلة مجموعة من البكرات لتشكيل الأنبوب تدريجياً إلى منحنى ذي نصف قطر كبير. وبدلاً من إجراء ثنية حادة واحدة، تنشئ العملية قوساً سلساً ومتدرجاً.

هذه الطريقة شائعة في دعامات الإنشاءات، والدرابزين، والمقاطع الحلقية، وهياكل النقل، وهياكل البيوت المحمية، والأعمال المعدنية الزخرفية. وهي عملية عندما تكون الأطوال الطويلة والمنحنيات المفتوحة أهم من دقة أنصاف الأقطار الضيقة.

مقارنةً بالثني بالسحب الدوار، يوفر الثني بالدرفلة عادةً أدوات أبسط وتدفقاً جيداً للمادة في المنحنيات الكبيرة. ومع ذلك، قد يكون التحكم في مواضع البداية والنهاية الدقيقة أكثر صعوبة.

تصبح آلة ثني الأنابيب من النوع الدرفلي أكثر جاذبية عندما تتطلب المهمة أقواساً عريضة متكررة في مقاطع أكبر، لا سيما عندما يكون المظهر واتساق نصف القطر العام أهم من هندسة الثني المدمجة.

الثني بالضغط في أعمال الإنتاج الأبسط

الثني بالضغط هو إحدى الطرق الأكثر مباشرة. يُثبت الأنبوب على قالب التشكيل بينما يضغطه ذراع الثني حول القالب.

يُستخدم غالباً للأشكال الأبسط، والأعمال ذات الكميات الأقل، والتطبيقات التي يكون فيها التفلطح البسيط أو التفاوت البُعدي مقبولاً. وقد تلائم هذه الطريقة أجزاء الأثاث والهياكل الأساسية وبعض المنتجات الاستهلاكية.

تكمن الجاذبية الرئيسية في كفاءة التكلفة. إذ يمكن أن تكون آلة ثني الأنابيب بالضغط أسهل في التشغيل وأقل تكلفة في التركيب من الأنظمة الأكثر تقدماً.

المقابل هو مستوى التحكم. فالثنيات الضيقة والجدران الرقيقة والتفاوتات الصارمة يمكن أن تكشف سريعاً حدود هذه الطريقة، خصوصاً عندما يكون المظهر أو محاذاة اللحام أمراً حاسماً.

ما الذي يركز عليه القطاع حالياً

يتجاوز النقاش الحالي حول اختيار آلة ثني الأنابيب شكل الثنية وحده. وتربط خطوط التصنيع بصورة متزايدة بين القطع والثني وإزالة النتوءات والتجميع الأولي واللحام ضمن سير عمل واحد منسق.

وهذا يعني أن اتساق الثني يرتبط الآن مباشرةً بأداء الأتمتة. إذ تؤدي قابلية التكرار الضعيفة إلى تعديلات لاحقة، وإبطاء التجهيزات، وزيادة عيوب اللحام.

في أعمال التجميع الكبيرة، غالباً ما تحدد جودة الثني ما إذا كان يمكن للحام الروبوتي العمل بسلاسة. فعلى سبيل المثال، قد تنتقل الأجزاء الإنشائية الطويلة من تشكيل الأنابيب أو المقاطع إلى أنظمة لحام آلية مثلروبوت لحام جسري من نوع 9 محاور، حيث يصبح تتبع الدرز، والتشغيل حسب المناطق، والتموضع المستقر أكثر فعالية عندما يكون التشكيل السابق مضبوطاً.

من السهل التقليل من أهمية هذا الترابط. فقد يسبب الجزء المثني الذي يبدو مقبولاً بمفرده اختلالاً مكلفاً في المحاذاة بمجرد دخوله إلى سكة لحام، أو عربة انزلاقية مؤازرة، أو مرحلة إنتاج تعتمد على التجهيزات.

كيفية تقييم آلة ثني الأنابيب المناسبة لمهمة فعلية

تكون مقارنة الآلات أكثر فائدة عندما تبدأ بالجزء وليس بالكتالوج. وهناك عدة عوامل تضيق نطاق الاختيار بسرعة.

نقاط القرار الرئيسية

• نصف قطر الثني مقارنةً بقطر الأنبوب
• درجة المادة وسماكة الجدار
• متطلبات التفاوت بعد الارتداد المرن
• توقعات تشطيب السطح
• حجم الإنتاج وتواتر تبديل الإعدادات
• ما إذا كانت الأجزاء تنتقل إلى اللحام أو التجميع الآلي

إذا كان الجزء ذا نصف قطر ضيق وجدار رقيق وأهداف بُعدية صارمة، فعادةً ما يكون السحب الدوار هو الخيار الجاد. أما إذا كان الجزء يحتاج إلى منحنيات طويلة واسعة، فالثني بالدرفلة يكون عموماً أكثر منطقية.

إذا كانت الهندسة أساسية وكانت حساسية التكلفة مرتفعة، فقد يكون الثني بالضغط كافياً. وغالباً ما يتعلق الجواب الصحيح بدرجة التشوه المقبولة أكثر من تعلقه بشعبية الآلة.

النظر إلى القيمة الإجمالية للعملية، وليس تكلفة الشراء فقط

قد تزيد آلة ثني الأنابيب منخفضة السعر من التكاليف الخفية عبر الهدر، أو الإعداد الأبطأ، أو إعادة الثني، أو ضعف الملاءمة في تجهيزات اللحام. ولهذا غالباً ما تكون تكلفة العملية أهم من سعر الآلة وحده.

يمكن للموردين ذوي الخبرة الواسعة في معدات التصنيع المساعدة غالباً في ربط هذه القرارات. فالشركات التي تعمل في آلات ثني الأنابيب، والمقصات، وآلات درفلة الصفائح، وأدوات CNC، وأنظمة الليزر، وأتمتة اللحام، ترى عادةً سلسلة الإنتاج بوضوح أكبر.

تكون هذه الرؤية الأوسع مفيدة عند تقييم ما إذا كانت مرحلة الثني تدعم العمليات اللاحقة. ففي الهياكل الملحومة الكبيرة، على سبيل المثال، تستفيد منصات الأتمتة المزودة بسكك أرضية بطول 12 متر، وتحكم متعدد المحاور، وحماية للإيقاف الطارئ، وتتبع تلقائي للقوس، من مدخلات مشكلة بشكل متسق.

خطوة عملية تالية للتقييم

أوضح طريقة لمقارنة أي آلة ثني أنابيب هي مراجعة رسومات الأجزاء الفعلية، وأنصاف الأقطار المستهدفة، وبيانات المواد، والإنتاج المطلوب. ومن ثم، لا تقارن قدرة الثني فحسب، بل أيضاً وقت الإعداد، واحتياجات الأدوات، والملاءمة في المراحل اللاحقة.

تتضمن القائمة المختصرة المفيدة عادةً خياراً يركز على الدقة، وخياراً عالي الإنتاجية، وخياراً يراعي التكلفة. وهذا يجعل المفاضلات واضحة قبل الالتزام برأس المال.

عندما تتوافق عملية الثني مع مسار التصنيع الكامل، تكون النتيجة أفضل من منحنى جيد. إنها نظام إنتاج أكثر استقراراً، مع مفاجآت أقل بين التشكيل واللحام والتسليم النهائي.
