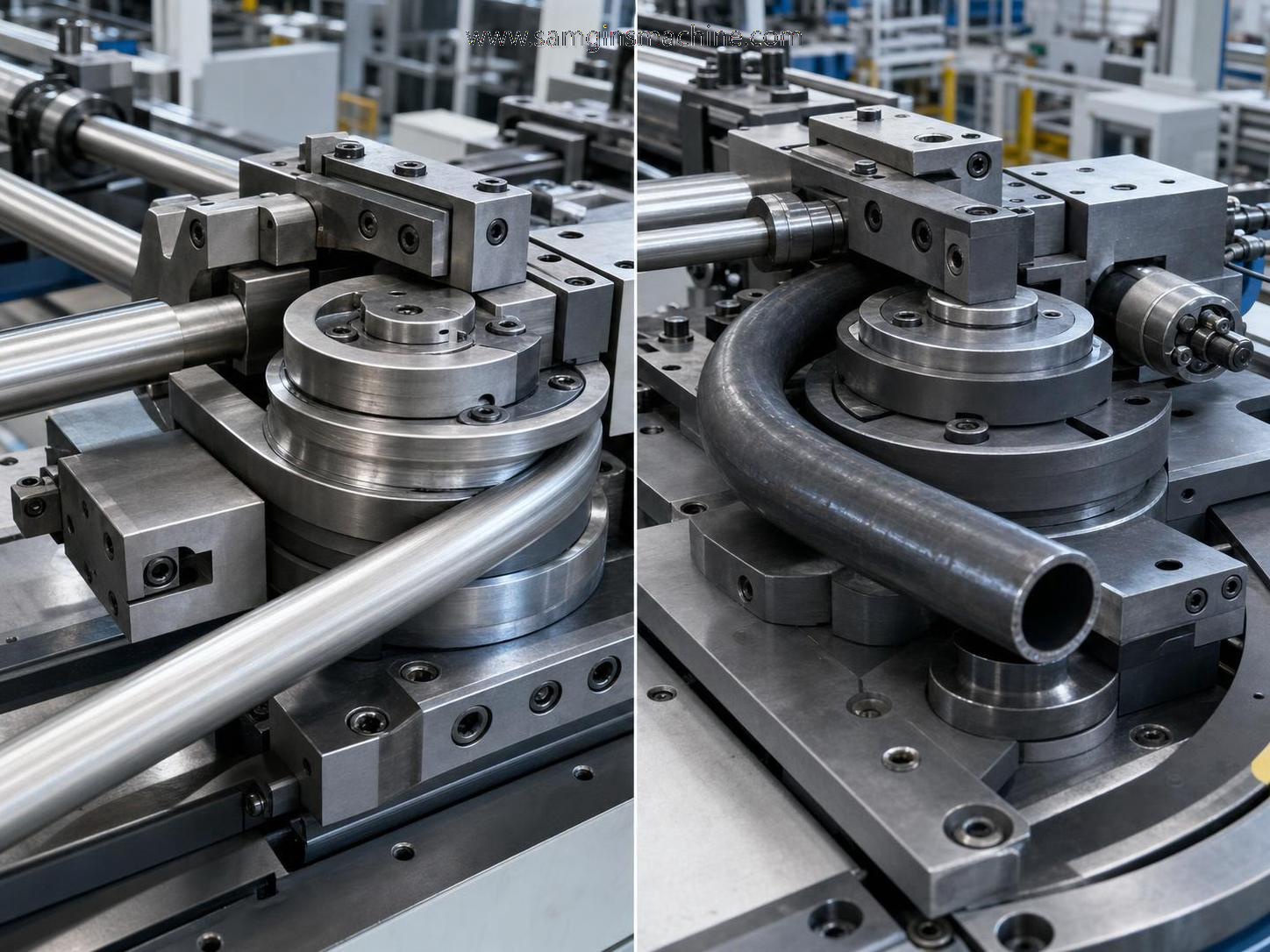

نادراً ما يكون اختيار آلة ثني الأنابيب للأنابيب ذات الجدران الرقيقة والسميكة قراراً بسيطاً يتعلق بالمعدات. يؤثر نصف قطر الثني، واستقرار الجدار، والارتداد المرن، وتوافق القوالب، وإيقاع الإنتاج جميعها في ما إذا كان الخط ينتج أجزاءً متسقة أو يتسبب في هدر وإعادة عمل خفيين.

في تصنيع المعادن، يؤثر ثني الأنابيب في عمليات اللحام اللاحقة، والمواءمة، والإحكام، ودقة التجميع. قد تواجه الآلة التي تؤدي أداءً جيداً مع الأنابيب الإنشائية الثقيلة صعوبة مع الفولاذ المقاوم للصدأ أو الألومنيوم خفيفي السماكة، بينما قد يحد الإعداد المُحسَّن للمقاطع الدقيقة من الإنتاجية عند التعامل مع المواد الأكثر سماكة.

لهذا السبب، ينبغي أن تركز عملية الاختيار بدرجة أقل على القدرة الاسمية المعلنة وحدها، وبدرجة أكبر على العلاقة بين سلوك المادة، ودعم القوالب، ودقة التحكم، ومزيج الإنتاج الفعلي.

لماذا يغير سمك الجدار متطلبات الآلة

يغير سمك الجدار مباشرةً كيفية استجابة الأنبوب أثناء الثني. فالأنابيب ذات الجدران الرقيقة تكون أكثر عرضة للتجعد أو التسطح أو الانهيار. أما الأنابيب ذات الجدران السميكة فغالباً ما تقاوم الانهيار بشكل أفضل، لكنها تتطلب قوة أكبر وغالباً ما تُحدث ارتداداً مرناً أقوى.

لذلك يجب أن تتحكم آلة ثني الأنابيب المناسبة في أنماط الفشل المختلفة. ففي أعمال الأنابيب الرقيقة، يكون الدعم واستقرار التشكيل هما الأهم. أما في أعمال الأنابيب السميكة، فتزداد أهمية عزم دوران التشغيل، وصلابة الهيكل، وتعويض الزاوية القابل للتكرار.

ويكتسب هذا التمييز أهمية في صناعات مثل مكونات السيارات، وأنابيب HVAC، والأثاث، وأنابيب العمليات، والمعدات الزراعية، والتصنيع الإنشائي، حيث غالباً ما تحدد السماحية البعدية جودة المنتج النهائي.

أنواع الآلات الأساسية ومجالات استخدامها

لا تستخدم كل آلة ثني أنابيب مبدأ الثني نفسه. ويعتمد التصميم المفضل على الهندسة، ونسبة الجدار، ودرجة المادة، وهدف الإنتاجية.

بالنسبة للإنتاج المختلط، غالباً ما تكون أنظمة CNC بالسحب الدوار الخيار الأكثر مرونة. إذ يمكنها دعم أنابيب الفولاذ المقاوم للصدأ رقيقة الجدار، والنحاس، والفولاذ الطري، والمقاطع الإنشائية الأكثر سماكة عند توافق مجموعة القوالب بشكل صحيح.

ما الذي يستحق اهتماماً أكبر في ثني الأنابيب رقيقة الجدار

تفرض الأنابيب ذات الجدران الرقيقة أعلى المتطلبات على تقنية الدعم. وينبغي تقييم آلة ثني الأنابيب المخصصة لهذا العمل مع نظام القوالب كاملاً، وليس جسم الآلة فقط.

• توافق الماندريل مع أنصاف الأقطار الصغيرة وتقليل التسطح
• دعم قالب الماسحة لتقليل التجعد عند الجانب الداخلي للثني
• استقرار قالب التثبيت وقالب الضغط أثناء التغذية والدوران
• دقة تحكم السيرفو لقابلية تكرار الزاوية
• حماية السطح للمواد المصقولة أو المطلية أو اللينة

ومن المفيد أيضاً التحقق من استجابة الآلة لنسب سماكة الجدار إلى القطر المنخفضة. تبدو كثير من القدرات المعلنة مقبولة على الورق، لكن الأجزاء الفعلية قد تفشل عند تضييق نصف القطر أو تغير ظروف التزييت.

في الاختبارات العملية، ينبغي قياس البيضاوية وترقق الجدار، لا تقديرهما. وتكشف هذه البيانات ما إذا كانت آلة ثني الأنابيب قادرة على الحفاظ على قدرة العملية عبر دفعة كاملة بدلاً من عدد قليل من عينات الثني.

ما الذي يتغير عندما تكون الأنابيب سميكة الجدار هي الأولوية

تقلل الأنابيب ذات الجدران السميكة عادةً من خطر الانهيار، لكنها تنقل التحدي إلى القوة والصلابة والتعويض. وهنا يجب أن تحافظ آلة ثني الأنابيب على التحكم تحت أحمال تشكيل أعلى.

تُعد صلابة الهيكل مهمة لأن الانحراف يؤثر في دقة الزاوية. كما أن قدرة التشغيل مهمة لأن الآلات ضعيفة القدرة قد تتباطأ أو تترك علامات على الأنبوب أو تفشل في الحفاظ على انحناءات متسقة خلال الدورات الطويلة.

الارتداد المرن مسألة أخرى. فالفولاذ الكربوني سميك الجدار والسبائك عالية القوة يحتاجان غالباً إلى ضبط دقيق للثني الزائد. وتقلل الآلة المزودة بتعويض CNC مستقر وتموضع سيرفو قابل للتكرار وقت التصحيح اليدوي.

ينبغي أيضاً مراجعة عمر القوالب. إذ تؤدي قوة الثني الأعلى إلى تسريع تآكل القوالب والمشابك وأسطح الضغط، مما يؤثر في التكلفة على المدى الطويل أكثر من سعر الآلة الأولي.

معايير اختيار أهم من القدرة الاسمية

تُعرّف آلة ثني الأنابيب المختارة جيداً بمدى ملاءمتها للعملية. فنطاق القدرة ليس سوى بند واحد في التقييم.

توافق المادة والهندسة

تحقق من متطلبات القطر الخارجي، وسمك الجدار، ونصف قطر خط المنتصف، وزاوية الثني، والطول المستقيم معاً. كما تؤثر فئة المادة في النتائج. فالفولاذ المقاوم للصدأ والألومنيوم والنحاس والفولاذ عالي القوة لا تتصرف بالطريقة نفسها.

منظومة القوالب

الآلة القوية من دون دعم قوالب متاح تسبب تأخيرات. تأكد من تخصيص القوالب، وخيارات الماندريل، وتوفر قطع التآكل، ووقت التبديل قبل الاعتماد النهائي.

التحكم وقابلية التكرار

بالنسبة للأجزاء متعددة الثنيات، تمثل البرمجيات وتنسيق المحاور عناصر قيمة رئيسية. وتقلل التغذية والدوران وتموضع الثني القابلة للتكرار الانحراف التراكمي عبر الجزء.

التكامل مع خط الإنتاج الأوسع

جودة الثني ليست سوى جزء من سير العمل. وينبغي مراعاة التحميل والتفريغ وتوجيه الأجزاء ونقلها إلى اللحام أو التجميع مبكراً، ولا سيما في بيئات التصنيع المؤتمتة.

النظر إلى ما هو أبعد من آلة الثني نفسها

غالباً ما تقع معالجة الأنابيب ضمن نظام تصنيع أوسع. وتقيّم الشركات ذات الخبرة في اللحام والقطع CNC ومعالجة الصفائح والمعدات الإنشائية احتياجات الثني بصورة أكثر واقعية.

تعمل Wuxi Samgins International Trade Co.,Ltd في توريد المعدات الميكانيكية منذ عام 2012، وتشمل أعمالها آلات الثني، وأدوات الآلات CNC، وأنظمة اللحام، ومعدات القطع بالليزر، وحلول إنتاج العوارض H لأسواق تصدير متعددة.

يفيد هذا السياق التصنيعي الأوسع لأن قرارات الثني تؤثر غالباً في تصميم التركيبات، وسهولة الوصول إلى مواضع اللحام، وسلامة المناولة. وفي التصنيع الثقيل، قد يكون تدوير الأجزاء وتموضعها مهماً بقدر أهمية خطوة التشكيل نفسها.

على سبيل المثال، في الخطوط الإنشائية، يدعم حل التموضع مثلآلة تدوير العارضة H بالسلسلة دوراناً مضبوطاً بزاوية 360 degree، وتشغيلاً عن بُعد، ومناولة متزامنة لقطع العمل الطويلة والثقيلة.

على الرغم من أنها تخدم عملية مختلفة، فإن الدرس ذو صلة. ينبغي أن يعكس اختيار الآلة مسار الإنتاج الكامل، بما في ذلك استقرار المناولة، وسلامة المشغل، ودقة التموضع في العمليات اللاحقة.

أخطاء التقييم الشائعة أثناء المقارنة

تظهر عدة أخطاء بشكل متكرر عند مقارنة آلة ثني الأنابيب بين الموردين.

• اعتماد المعدات بناءً على الحد الأقصى لحجم الأنبوب فقط
• تجاهل حدود الحد الأدنى لنصف القطر ونسبة الجدار
• افتراض أن عينات الثني تمثل استقرار الإنتاج
• فصل مراجعة الآلة عن مراجعة القوالب
• التقليل من أهمية مهارة الإعداد والصيانة وإمكانية الوصول إلى قطع الغيار
• الفشل في مقارنة معدل الهدر وزمن الدورة ووقت التبديل معاً

النهج الأفضل هو طلب ثنيات باستخدام مادة الأنبوب الفعلية، وأنصاف الأقطار الفعلية، ومتطلبات السماحية الفعلية. وهذا يجعل المقارنة أكثر موثوقية بكثير من بيانات الكتالوج.

إطار عملي للقرار النهائي

يبدأ إطار القرار المفيد بعائلة الأجزاء، لا بطراز الآلة. صَنّف الأجزاء حسب القطر، وسمك الجدار، والمادة، ونصف قطر الثني، والحجم السنوي، ومتطلبات الجودة اللاحقة.

ثم قارن كل آلة ثني أنابيب بهذه المجموعات. قيّم استقرار التشكيل، وقابلية التكرار، ومرونة القوالب، والاستعداد للأتمتة، ومتطلبات الصيانة، وتكلفة التشغيل.

عندما تتداخل المتطلبات، تأتي أفضل نتيجة عادةً من موازنة المرونة مع نوافذ العملية المثبتة، بدلاً من السعي وراء أوسع ورقة مواصفات.

الخطوة التالية هي تحويل هذه المعايير إلى مصفوفة مقارنة مختصرة، والتحقق منها بعينات على نمط الإنتاج، والتأكد من كيفية ملاءمة الآلة لتدفق التصنيع الأوسع مع مرور الوقت.
