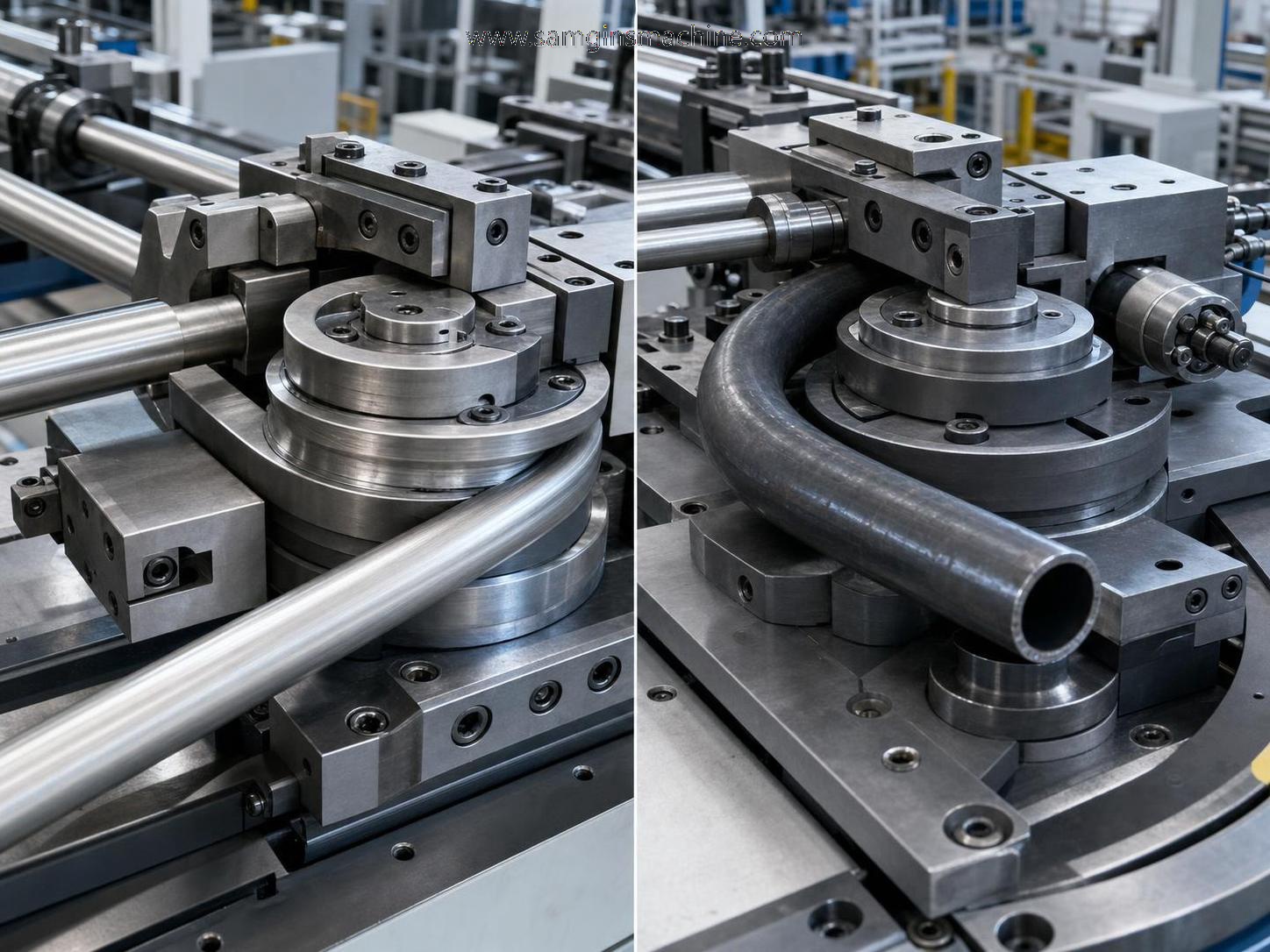

Выбор трубогибочного станка для тонкостенных и толстостенных труб редко является простым решением по выбору оборудования. Радиус гиба, стабильность стенки, пружинение, соответствие оснастки и производственный ритм — все это влияет на то, будет ли линия выпускать стабильные детали или создавать скрытый брак и необходимость доработки.

В металлообработке гибка труб влияет на последующую сварку, подгонку, герметизацию и точность сборки. Станок, хорошо работающий с тяжелыми конструкционными трубами, может испытывать трудности с тонкостенными трубами из нержавеющей стали или алюминия, тогда как настройка, оптимизированная для деликатных сечений, может ограничивать производительность при обработке более толстых материалов.

Поэтому при выборе следует уделять меньше внимания только заявленной производительности и больше — взаимосвязи между поведением материала, поддержкой оснастки, точностью управления и фактической номенклатурой продукции.

Почему толщина стенки меняет требования к станку

Толщина стенки напрямую влияет на поведение трубы при гибке. Тонкостенные трубы более склонны к образованию складок, сплющиванию или смятию. Толстостенные трубы обычно лучше сопротивляются смятию, но требуют большего усилия и часто обладают более выраженным пружинением.

Поэтому подходящий трубогибочный станок должен контролировать различные виды дефектов. Для тонкостенных труб наиболее важны поддержка и стабильность формования. Для толстостенных труб большее значение приобретают крутящий момент привода, жесткость рамы и повторяемая компенсация угла.

Это различие важно в таких отраслях, как производство автомобильных компонентов, трубопроводов HVAC, мебели, технологических трубопроводов, сельскохозяйственного оборудования и металлоконструкций, где размерные допуски часто определяют качество готового изделия.

Основные типы станков и области их применения

Не каждый трубогибочный станок использует один и тот же принцип гибки. Предпочтительная конструкция зависит от геометрии, соотношения толщины стенки, марки материала и целевой производительности.

Для смешанного производства ротационные CNC-системы гибки с протяжкой часто являются наиболее гибким выбором. При правильно подобранном комплекте оснастки они могут обрабатывать тонкостенные трубы из нержавеющей стали, меди, низкоуглеродистой стали и более толстые конструкционные профили.

На что следует обратить особое внимание при гибке тонкостенных труб

Тонкостенные трубы предъявляют наиболее высокие требования к технологии поддержки. Трубогибочный станок, предназначенный для таких работ, следует оценивать с учетом всей системы оснастки, а не только корпуса станка.

• Совместимость с оправкой для малых радиусов и уменьшения сплющивания
• Поддержка разглаживающей матрицей для уменьшения складок на внутренней стороне гиба
• Стабильность зажима и прижимной матрицы во время подачи и поворота
• Точность сервоуправления для повторяемости угла
• Защита поверхности полированных, покрытых или мягких материалов

Также полезно проверить реакцию станка при низком соотношении толщины стенки к диаметру. Многие заявленные характеристики выглядят приемлемыми на бумаге, однако реальные детали могут не соответствовать требованиям при уменьшении радиуса или изменении условий смазки.

В ходе практических испытаний овальность и утонение стенки следует измерять, а не оценивать приблизительно. Эти данные показывают, способен ли трубогибочный станок поддерживать возможности процесса в течение всей партии, а не только при выполнении нескольких пробных гибов.

Что меняется, когда приоритетом являются толстостенные трубы

Толстостенные трубы обычно снижают риск смятия, но смещают задачу в сторону усилия, жесткости и компенсации. В этом случае трубогибочный станок должен сохранять управляемость при более высоких нагрузках формования.

Жесткость рамы важна, поскольку прогиб влияет на точность угла. Мощность привода важна, поскольку недостаточно мощные станки могут замедляться, оставлять следы на трубе или не поддерживать стабильность гибов при длительных циклах.

Пружинение — еще один важный фактор. Толстостенная углеродистая сталь и высокопрочные сплавы часто требуют точной корректировки перегиба. Станок со стабильной CNC-компенсацией и повторяемым сервоуправляемым позиционированием сокращает время ручной корректировки.

Следует также оценивать срок службы оснастки. Более высокое усилие гибки ускоряет износ матриц, зажимов и прижимных поверхностей, что влияет на долгосрочные затраты сильнее, чем первоначальная цена станка.

Критерии выбора, которые важнее номинальной производительности

Правильно выбранный трубогибочный станок определяется соответствием технологическому процессу. Диапазон производительности — лишь один из пунктов оценки.

Соответствие материала и геометрии

Одновременно проверяйте наружный диаметр, толщину стенки, радиус по осевой линии, угол гиба и требования к прямым участкам. Семейство материалов также меняет результаты. Нержавеющая сталь, алюминий, медь и высокопрочная сталь ведут себя по-разному.

Экосистема оснастки

Мощный станок без доступной поддержки по оснастке создает задержки. Перед окончательным утверждением уточните возможности индивидуального изготовления матриц, варианты оправок, доступность изнашиваемых деталей и время переналадки.

Управление и повторяемость

Для деталей с несколькими гибами программное обеспечение и координация осей являются ключевыми факторами ценности. Повторяемое позиционирование подачи, поворота и гибки снижает суммарное отклонение по всей детали.

Интеграция с производственной линией

Качество гибки — лишь часть рабочего процесса. Загрузку, выгрузку, ориентацию деталей и передачу на сварку или сборку следует учитывать на раннем этапе, особенно в условиях автоматизированного производства.

Взгляд за пределы самого трубогиба

Обработка труб часто является частью более широкой производственной системы. Компании с опытом в сварке, CNC-резке, обработке листового металла и конструкционном оборудовании обычно более реалистично оценивают потребности в гибке.

Wuxi Samgins International Trade Co.,Ltd занимается поставками механического оборудования с 2012 года, предлагая гибочные станки, станки с ЧПУ, сварочные системы, оборудование для лазерной резки и решения для производства H-образных балок на нескольких экспортных рынках.

Этот более широкий производственный контекст полезен, поскольку решения по гибке часто влияют на конструкцию приспособлений, доступность для сварки и безопасность перемещения. В тяжелом производстве переворачивание и позиционирование деталей могут быть не менее важны, чем сам этап формования.

Например, на линиях металлоконструкций такое решение для позиционирования, какцепной кантователь для H-образных балок, обеспечивает контролируемое вращение на 360 градусов, дистанционное управление и синхронизированное перемещение длинных тяжелых заготовок.

Хотя оно служит для другого процесса, вывод остается актуальным. Выбор станка должен учитывать весь производственный маршрут, включая стабильность перемещения, безопасность оператора и точность позиционирования на последующих этапах.

Распространенные ошибки оценки при сравнении

При сравнении трубогибочных станков разных поставщиков регулярно встречается несколько ошибок.

• Утверждение оборудования только по максимальному размеру трубы
• Игнорирование ограничений по минимальному радиусу и соотношению толщины стенки
• Предположение, что пробные гибы отражают стабильность серийного производства
• Раздельная оценка станка и оснастки
• Недооценка квалификации при наладке, технического обслуживания и доступа к запасным частям
• Отсутствие совместного сравнения уровня брака, времени цикла и переналадки

Более эффективный подход — запрашивать гибы с использованием фактического материала труб, фактических радиусов и реальных требований к допускам. Это делает сравнение значительно более надежным, чем данные из каталога.

Практическая схема для окончательного решения

Полезная схема принятия решения начинается с семейства деталей, а не с модели станка. Сгруппируйте детали по диаметру, толщине стенки, материалу, радиусу гиба, годовому объему и требованиям к качеству на последующих этапах.

Затем сравните каждый трубогибочный станок с этими группами. Оцените стабильность формования, повторяемость, гибкость оснастки, готовность к автоматизации, потребности в обслуживании и эксплуатационные расходы.

Там, где требования пересекаются, наилучший результат обычно достигается балансом между гибкостью и проверенными технологическими диапазонами, а не стремлением к наиболее широкому перечню характеристик.

Следующий шаг — преобразовать эти критерии в краткую сравнительную матрицу, проверить ее на образцах, приближенных к серийному производству, и подтвердить, как станок будет вписываться в общий производственный поток с течением времени.
