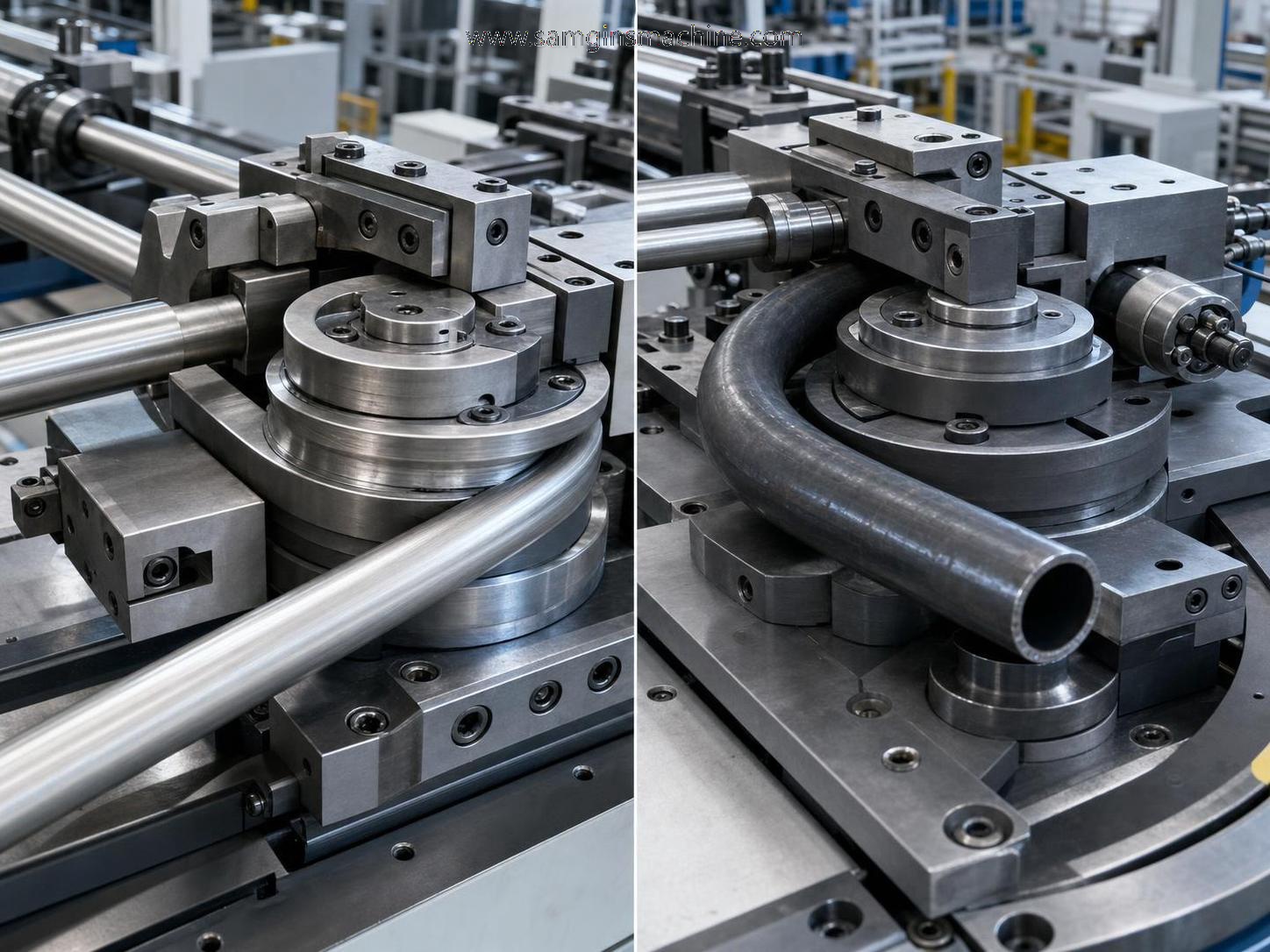

Elegir una máquina dobladora de tubos para tubos de pared delgada y de pared gruesa rara vez es una simple decisión de equipo. El radio de curvatura, la estabilidad de la pared, la recuperación elástica, la compatibilidad de las herramientas y el ritmo de producción influyen en si una línea entrega piezas uniformes o genera desperdicios y retrabajos ocultos.

En la fabricación de metal, el doblado de tubos afecta la soldadura posterior, el ajuste, el sellado y la precisión del ensamblaje. Una máquina que funciona bien con tubos estructurales pesados puede tener dificultades con acero inoxidable o aluminio de calibre ligero, mientras que una configuración optimizada para secciones delicadas puede limitar la producción con materiales más gruesos.

Por ello, el proceso de selección debe centrarse menos en la capacidad nominal por sí sola y más en la relación entre el comportamiento del material, el soporte de las herramientas, la precisión del control y la mezcla real de producción.

Por qué el espesor de pared cambia los requisitos de la máquina

El espesor de pared cambia directamente la reacción de un tubo durante el doblado. Los tubos de pared delgada tienen mayor probabilidad de arrugarse, aplanarse o colapsar. Los tubos de pared gruesa suelen resistir mejor el colapso, pero exigen más fuerza y a menudo generan una recuperación elástica más pronunciada.

Por lo tanto, una máquina dobladora de tubos adecuada debe controlar distintos modos de fallo. Para trabajos con pared delgada, el soporte y la estabilidad de conformado son lo más importante. Para trabajos con pared gruesa, cobran mayor importancia el par de accionamiento, la rigidez del bastidor y la compensación repetible del ángulo.

Esta distinción es importante en sectores como componentes automotrices, tuberías HVAC, mobiliario, tuberías de proceso, equipos agrícolas y fabricación estructural, donde la tolerancia dimensional suele determinar la calidad final del producto.

Tipos principales de máquinas y sus aplicaciones

No todas las máquinas dobladoras de tubos utilizan el mismo principio de doblado. El diseño preferido depende de la geometría, la relación de pared, el grado del material y el objetivo de producción.

Para la producción mixta, los sistemas CNC de doblado por arrastre rotativo suelen ser la opción más flexible. Pueden admitir tubos de acero inoxidable de pared delgada, cobre, acero dulce y secciones estructurales más gruesas cuando el conjunto de herramientas se adapta correctamente.

Aspectos que merecen mayor atención en el doblado de pared delgada

Los tubos de pared delgada exigen al máximo la tecnología de soporte. Una máquina dobladora de tubos destinada a este trabajo debe evaluarse con el sistema completo de herramientas, no solo con el cuerpo de la máquina.

• Compatibilidad de mandril para radios pequeños y menor aplanamiento
• Soporte de matriz antirrugas para reducir las arrugas en el intradós
• Estabilidad de las matrices de sujeción y presión durante el avance y la rotación
• Precisión del control servo para la repetibilidad del ángulo
• Protección de superficies para materiales pulidos, recubiertos o blandos

También es útil comprobar la respuesta de la máquina ante bajas relaciones entre espesor de pared y diámetro. Muchas capacidades indicadas parecen aceptables sobre el papel, pero las piezas reales fallan cuando el radio se reduce o cambian las condiciones de lubricación.

En pruebas prácticas, la ovalidad y el adelgazamiento de la pared deben medirse, no estimarse. Esos datos revelan si la máquina dobladora de tubos puede mantener la capacidad del proceso durante un lote completo en lugar de solo unas pocas curvas de muestra.

Qué cambia cuando los tubos de pared gruesa son la prioridad

Los tubos de pared gruesa suelen reducir el riesgo de colapso, pero desplazan el desafío hacia la fuerza, la rigidez y la compensación. En este caso, la máquina dobladora de tubos debe mantener el control bajo mayores cargas de conformado.

La rigidez del bastidor es importante porque la deflexión afecta la precisión angular. La potencia de accionamiento es importante porque las máquinas con potencia insuficiente pueden ralentizarse, marcar el tubo o no mantener curvas uniformes durante ciclos largos.

La recuperación elástica es otro aspecto. El acero al carbono de pared gruesa y las aleaciones de alta resistencia suelen necesitar un ajuste preciso de sobredoblado. Una máquina con compensación CNC estable y posicionamiento servo repetible reduce el tiempo de corrección manual.

También debe revisarse la vida útil de las herramientas. Una mayor fuerza de doblado acelera el desgaste de las matrices, abrazaderas y superficies de presión, lo que afecta el coste a largo plazo más que el precio inicial de la máquina.

Criterios de selección más importantes que la capacidad nominal

Una máquina dobladora de tubos bien elegida se define por su adecuación al proceso. El rango de capacidad es solo una línea de la evaluación.

Compatibilidad de material y geometría

Compruebe conjuntamente los requisitos de diámetro exterior, espesor de pared, radio de línea central, ángulo de curvatura y longitud recta. La familia de materiales también cambia los resultados. El acero inoxidable, el aluminio, el cobre y el acero de alta resistencia no se comportan de la misma manera.

Ecosistema de herramientas

Una máquina potente sin soporte de herramientas accesible genera retrasos. Confirme la personalización de matrices, las opciones de mandril, la disponibilidad de piezas de desgaste y el tiempo de cambio antes de la aprobación final.

Control y repetibilidad

Para piezas con múltiples curvaturas, el software y la coordinación de ejes son factores principales de valor. El posicionamiento repetible de avance, rotación y doblado reduce la desviación acumulada en toda la pieza.

Integración con la línea completa

La calidad del doblado es solo una parte del flujo de trabajo. La carga, descarga, orientación de las piezas y transferencia a soldadura o ensamblaje deben considerarse desde el inicio, especialmente en entornos de fabricación automatizada.

Más allá de la propia dobladora

El procesamiento de tubos suele formar parte de un sistema de fabricación más amplio. Las empresas con experiencia en soldadura, corte CNC, procesamiento de placas y equipos estructurales suelen evaluar las necesidades de doblado de forma más realista.

Wuxi Samgins International Trade Co.,Ltd trabaja en el suministro de equipos mecánicos desde 2012, abarcando máquinas dobladoras, máquinas herramienta CNC, sistemas de soldadura, equipos de corte láser y soluciones de producción de vigas H para múltiples mercados de exportación.

Este contexto de fabricación más amplio es útil porque las decisiones de doblado suelen influir en el diseño de utillajes, la accesibilidad de la soldadura y la seguridad de manipulación. En la fabricación pesada, el giro y posicionamiento de las piezas pueden ser tan importantes como el propio paso de conformado.

Por ejemplo, en líneas estructurales, una solución de posicionamiento como lamáquina volteadora de cadena para vigas H permite una rotación controlada de 360 grados, operación remota y manipulación sincronizada de piezas largas y pesadas.

Aunque sirve para un proceso diferente, la lección es relevante. La selección de la máquina debe reflejar toda la ruta de producción, incluida la estabilidad de manipulación, la seguridad del operador y la precisión de posicionamiento posterior.

Errores comunes de evaluación durante la comparación

Varios errores aparecen repetidamente al comparar una máquina dobladora de tubos entre proveedores.

• Aprobar equipos basándose únicamente en el tamaño máximo de tubo
• Ignorar los límites mínimos de radio y relación de pared
• Suponer que las curvas de muestra representan la estabilidad de producción
• Separar la revisión de la máquina de la revisión de las herramientas
• Subestimar la habilidad de configuración, el mantenimiento y el acceso a repuestos
• No comparar conjuntamente la tasa de desperdicio, el tiempo de ciclo y el cambio de configuración

Un enfoque mejor es solicitar curvas utilizando el material real del tubo, los radios reales y los requisitos de tolerancia reales. Esto hace que la comparación sea mucho más fiable que los datos de catálogo.

Un marco práctico para la decisión final

Un marco de decisión útil comienza con la familia de piezas, no con el modelo de máquina. Agrupe las piezas por diámetro, espesor de pared, material, radio de curvatura, volumen anual y requisito de calidad posterior.

Después, compare cada máquina dobladora de tubos con esos grupos. Evalúe la estabilidad de conformado, la repetibilidad, la flexibilidad de las herramientas, la preparación para automatización, las necesidades de mantenimiento y el coste operativo.

Cuando los requisitos se solapan, el mejor resultado suele provenir de equilibrar la flexibilidad con ventanas de proceso comprobadas, en lugar de perseguir la hoja de especificaciones más amplia.

El siguiente paso es convertir estos criterios en una breve matriz comparativa, validarla con muestras de estilo productivo y confirmar cómo la máquina se integrará en el flujo de fabricación más amplio con el tiempo.
