Выбор трубогиба редко является лишь решением по оснастке. Он влияет на точность гибки, утонение стенки, пружинение, время цикла и даже на последующую подгонку при сварке. В металлообработке различия между ротационной гибкой с протяжкой, роликовой и компрессионной гибкой определяют не только форму деталей, но и логику расчета стоимости, планирование производства и стабильность качества.

Это особенно важно сейчас, поскольку трубные компоненты используются в каркасах, перилах, выхлопных системах, мебели, сельскохозяйственном оборудовании и конструкционных сборках. Трубогиб, хорошо работающий в одной задаче, может быть неэффективным или неподходящим для другой. Практической отправной точкой является понимание метода формовки, лежащего в основе работы станка.

Почему метод гибки важен до выбора станка

Гибка труб всегда представляет собой баланс трех факторов: точности формы, поведения материала и производительности. Процесс изменяет способ приложения усилия к трубе, что напрямую влияет на результат.

Гибка нержавеющей стали с малым радиусом требует совершенно иного контроля, чем плавный изгиб низкоуглеродистой стали с большим радиусом. Один и тот же тип трубогиба не сможет выполнять обе задачи с одинаковой эффективностью.

В производственных условиях этот выбор также влияет на уровень брака, износ оснастки, время наладки оператором и легкость сопряжения деталей на последующих операциях, таких как сварка, сверление или сборка.

Для компаний, поставляющих продукцию на мировые рынки, стабильность процесса имеет еще большее значение. Wuxi Samgins International Trade Co.,Ltd построила свой бизнес по оборудованию с учетом этой реальности, охватывая гибочное, сварочное, режущее, вальцовочное, фрезерное и другое оборудование для металлообработки в рамках производственного контроля, ориентированного на ISO9001, и стандартов, соответствующих требованиям EU CE.

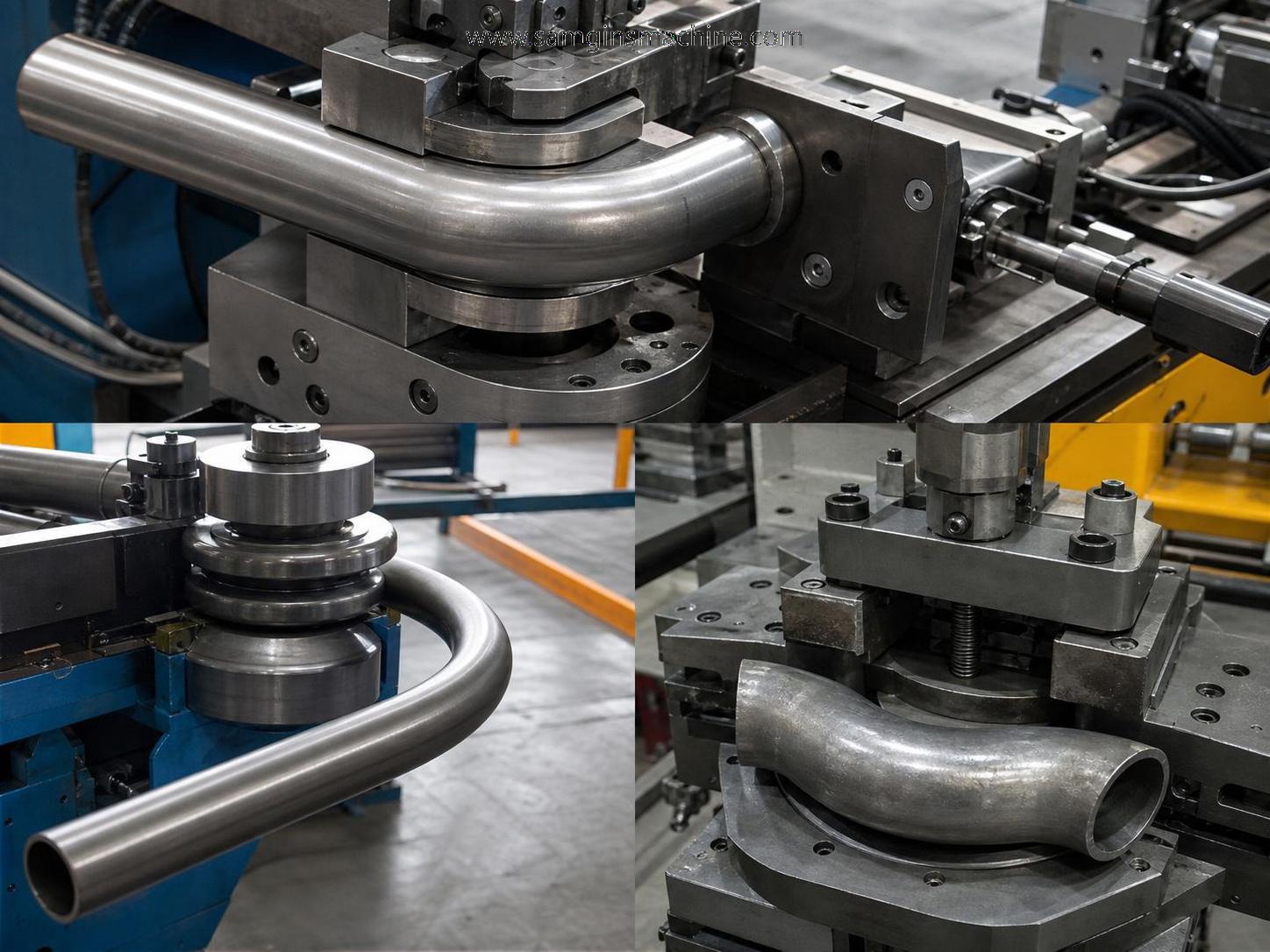

Краткий обзор трех распространенных типов трубогибов

Ротационная гибка с протяжкой, роликовая и компрессионная гибка позволяют изгибать трубы, но выполняются разными способами. Их преимущества связаны с радиусом гибки, повторяемостью, качеством поверхности и геометрией детали.

Ротационная гибка с протяжкой и ее преимущества

Ротационная гибка с протяжкой обычно является эталоном, когда детали необходимы чистая геометрия и повторяемые результаты. Труба зажимается и протягивается вокруг матрицы с фиксированным радиусом.

Поскольку материал движется по контролируемой траектории, этот метод лучше большинства альтернатив подходит для малых радиусов гибки по осевой линии. Он широко применяется для автомобильных труб, аэрокосмических компонентов, архитектурных фитингов и точных каркасов.

Когда необходимо свести к минимуму смятие стенки или образование складок, часто добавляются оправки и разглаживающие матрицы. Это повышает качество, но также увеличивает сложность оснастки и требования к обслуживанию.

Трубогиб с ротационной гибкой с протяжкой обычно является правильным выбором, когда детали должны без многократной корректировки устанавливаться в кондукторы, приспособления или роботизированные сварочные ячейки. Это особенно важно, когда отклонение размеров приводит к доработке на последующих процессах.

Типичные факторы выбора

• Лучше всего подходит для малых радиусов гибки и серийного производства
• Хорошо работает с нержавеющей сталью, углеродистой сталью и алюминием
• Требует точного выбора оснастки по диаметру трубы и толщине стенки
• Более высокие первоначальные инвестиции оправдываются меньшим количеством брака в сложных задачах

Роликовая гибка для больших дуг и конструкционных кривых

При роликовой гибке используется комплект роликов, постепенно формирующий трубу в кривую большого радиуса. Вместо одного резкого изгиба процесс создает плавную, постепенно формируемую дугу.

Этот метод распространен при изготовлении строительных опор, перил, кольцевых секций, транспортных конструкций, каркасов теплиц и декоративных металлоизделий. Он практичен, когда длинные заготовки и открытые кривые важнее точности малых радиусов.

По сравнению с ротационной гибкой с протяжкой роликовая гибка обычно предлагает более простую оснастку и хорошее течение материала при формировании больших кривых. Однако точное управление начальными и конечными положениями может быть более сложным.

Трубогиб роликового типа становится более привлекательным, когда задача требует повторяющихся широких дуг на профилях большего размера, особенно если внешний вид и постоянство общего радиуса важнее компактной геометрии изгиба.

Компрессионная гибка в более простых производственных задачах

Компрессионная гибка является одним из наиболее простых методов. Труба удерживается у формующей матрицы, в то время как гибочный рычаг прижимает ее вокруг матрицы.

Она часто используется для более простых форм, задач малого объема и применений, где допустимы незначительная овальность или отклонения размеров. Для такого подхода могут подойти мебельные детали, базовые каркасы и некоторые потребительские изделия.

Главное преимущество — экономическая эффективность. Компрессионный трубогиб может быть проще в эксплуатации и дешевле в установке, чем более совершенные системы.

Компромиссом является управляемость процесса. Малые радиусы гибки, тонкие стенки и жесткие допуски могут быстро выявить ограничения этого метода, особенно когда критичны внешний вид или совмещение при сварке.

На что отрасль обращает внимание сейчас

Текущая дискуссия о выборе трубогиба выходит за рамки одной лишь формы изгиба. Линии металлообработки все чаще объединяют резку, гибку, удаление заусенцев, подгонку и сварку в единый скоординированный рабочий процесс.

Это означает, что стабильность гибки теперь напрямую связана с эффективностью автоматизации. Низкая повторяемость требует последующих корректировок, замедляет работу приспособлений и увеличивает количество дефектов сварки.

При крупносборочных работах качество гибки часто определяет, сможет ли роботизированная сварка работать бесперебойно. Например, длинные конструкционные детали могут переходить от формовки труб или профилей в автоматизированные сварочные системы, такие как9-осевой портальный сварочный робот, где отслеживание шва, работа по зонам и стабильное позиционирование становятся более эффективными при контролируемой предварительной формовке.

Эту связь легко недооценить. Изогнутая деталь, которая сама по себе выглядит приемлемо, все же может привести к дорогостоящему смещению при поступлении на сварочную направляющую, сервоприводную каретку или участок производства с использованием приспособлений.

Как выбрать подходящий трубогиб для реальной задачи

Сравнение станков полезнее, когда оно начинается с детали, а не с каталога. Несколько факторов быстро сужают выбор.

Ключевые критерии выбора

• Радиус гибки относительно диаметра трубы
• Марка материала и толщина стенки
• Требования к допускам после пружинения
• Требования к качеству поверхности
• Объем производства и частота переналадки
• Поступают ли детали на автоматизированную сварку или сборку

Если деталь имеет малый радиус, тонкую стенку и строгие требования к размерам, ротационная гибка с протяжкой обычно является серьезным вариантом. Если детали требуются длинные плавные кривые, роликовая гибка, как правило, более логична.

Если геометрия проста, а чувствительность к бюджету высока, компрессионной гибки может быть достаточно. Правильный ответ часто зависит не столько от популярности станка, сколько от допустимой деформации.

Оценка общей ценности процесса, а не только стоимости покупки

Трубогиб с более низкой ценой может увеличивать скрытые затраты из-за брака, более долгой наладки, повторной гибки или плохой посадки в сварочных приспособлениях. Поэтому стоимость процесса часто важнее одной лишь цены станка.

Поставщики с широким опытом в области оборудования для металлообработки часто могут помочь связать эти решения воедино. Компании, работающие с трубогибами, гильотинными ножницами, листогибочными вальцами, станками с ЧПУ, лазерными системами и сварочной автоматизацией, обычно яснее видят производственную цепочку.

Такой широкий взгляд полезен при оценке того, поддерживает ли этап гибки последующие операции. Например, в крупных сварных конструкциях платформы автоматизации с 12-метровыми напольными рельсами, многоосевым управлением, защитой аварийной остановки и автоматическим отслеживанием дуги выигрывают от стабильных формованных заготовок.

Практический следующий шаг для оценки

Наиболее ясный способ сравнить любой трубогиб — изучить фактические чертежи деталей, целевые радиусы, данные о материале и требуемую производительность. Затем следует сравнить не только возможности гибки, но и время наладки, потребности в оснастке и последующую подгонку.

Полезный предварительный список обычно включает один вариант, ориентированный на точность, один высокопроизводительный вариант и один экономичный вариант. Это позволяет увидеть компромиссы до вложения капитала.

Когда процесс гибки согласован со всем маршрутом металлообработки, результатом становится не просто качественная кривая. Это более стабильная производственная система с меньшим количеством неожиданностей между формовкой, сваркой и конечной поставкой.
