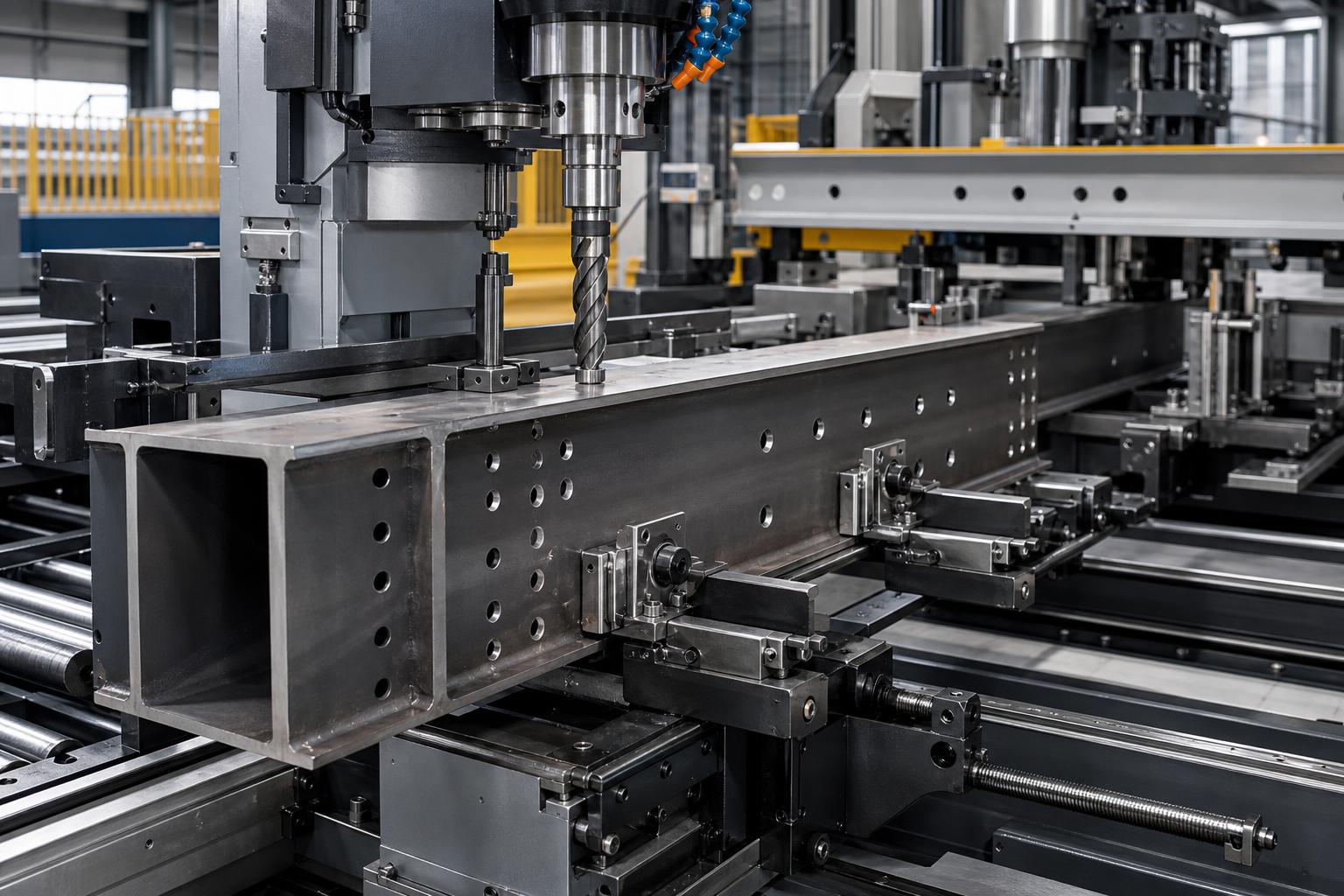

Por qué la perforación 3D cambia el panorama de la fabricación de estructuras de acero

Cuando un taller comienza a procesar chapa plana simple, la realización de agujeros suele ser una tarea manejable. Los problemas empiezan cuando la pieza ya no es simple: vigas H, secciones cajón, vigas transversales, columnas soldadas y otros perfiles estructurales presentan distintas caras de referencia, espesores de alma variables, desplazamientos de ala y condiciones de acceso complicadas. En ese entorno, una máquina de perforación 3D no es simplemente otro equipo CNC. Se convierte en la máquina que determina si el resto del flujo de fabricación permanece sincronizado o sigue perdiendo tiempo en reposicionamiento, marcado manual y corrección de errores.

Por eso los equipos de evaluación técnica suelen mirar más allá de la potencia del husillo o del rango de diámetro de perforación. La verdadera cuestión es hasta qué punto la máquina encaja en un flujo de trabajo CNC real, donde los perfiles pasan del corte a la perforación, el fresado, el montaje, la soldadura y la inspección sin intervención humana constante. Si el proceso de perforación no puede localizar de forma fiable todas las caras y características necesarias en un perfil de acero complejo, las estaciones posteriores terminan compensando esa debilidad.

El problema rara vez es el agujero en sí

En el trabajo con acero estructural, un agujero puede ser dimensionalmente correcto y aun así generar problemas de montaje. Lo importante es la relación entre el agujero, la geometría del perfil y las operaciones posteriores. Un ligero desplazamiento de ubicación en una ala puede no ser evidente en la estación de perforación, pero puede resultar costoso cuando las piezas llegan al montaje atornillado, a utillajes de soldadura robotizada o a la instalación en obra.

Una máquina de perforación 3D es importante porque gestiona el posicionamiento espacial en múltiples caras de la pieza. Sobre el papel parece sencillo, pero en producción significa que la máquina debe tener en cuenta la orientación del perfil, la consistencia de las referencias, la estabilidad de sujeción y la transferencia de datos digitales de la pieza al movimiento real de la herramienta. Cuanto más complejo es el perfil, menor es la tolerancia a la interpretación manual.

Esto es especialmente cierto en la fabricación de vigas y columnas, donde el patrón de perforación suele estar vinculado al diseño de las conexiones, la preparación de caras, el acabado de extremos y el posterior ajuste. Una máquina que puede perforar rápidamente pero requiere reajustes repetidos puede seguir ralentizando la línea en conjunto.

Lo que los evaluadores técnicos realmente deben comprobar

En la práctica, la evaluación debe comenzar con tres preguntas relacionadas: cómo la máquina establece su referencia, cómo mantiene esa referencia durante el procesamiento y qué tan bien se comunica con el resto de la cadena CNC.

Primero, la lógica de posicionamiento. En perfiles complejos, la estrategia de referencia es más importante que una afirmación genérica de precisión. Si una máquina toma como referencia una cara durante la carga, pero la lógica del plano asume otra cara como referencia de fabricación, los errores pueden acumularse incluso cuando el movimiento servo es estable. Los talleres que procesan familias mixtas de perfiles lo saben bien: pasar de vigas H a columnas cajón no es solo una cuestión de utillaje, sino también de coordenadas.

Segundo, la rigidez en condiciones variables. Los elementos estructurales no siempre son material ideal. Pueden presentar cascarilla, ligera deformación, movimiento inducido por soldadura o variaciones dimensionales procedentes del corte previo. Una máquina de perforación 3D que funciona bien solo con material uniforme y limpio puede no mantener la misma consistencia en producción real. Los evaluadores deben analizar el diseño de sujeción, la disposición de los apoyos y la respuesta de la máquina cuando el perfil es largo, pesado o no está perfectamente recto.

Tercero, la continuidad de datos. La máquina debe integrarse de forma natural en la lógica de programación y planificación de la planta. Si los archivos NC necesitan edición manual frecuente, si es fácil confundir la orientación de las piezas o si el cambio de trabajo depende demasiado de la memoria de cada operario, el riesgo para el flujo de trabajo aumenta rápidamente.

Por qué la perforación 3D está estrechamente vinculada al resto de la línea CNC

Muchos errores de evaluación ocurren porque las máquinas se revisan una por una, mientras que los problemas de producción aparecen entre máquinas. En la fabricación de acero, la perforación no funciona de forma aislada. Afecta a la preparación de caras de extremo, el recorte, el biselado, el ajuste y, en ocasiones, a las trayectorias de soldadura automatizada. Si la pieza perforada llega con una ubicación de características inconsistente, la siguiente máquina se ralentiza para compensar o desplaza el defecto más adelante en el proceso.

Tomemos una línea de vigas típica. Después del corte del perfil, la realización de agujeros puede ir seguida de fresado de caras o preparación de extremos antes del montaje. Si la estación de perforación y la estación de fresado no comparten supuestos geométricos estables, la toma de referencias de nuevo se vuelve inevitable. Esta es una de las razones por las que muchos fabricantes prefieren familias de equipos que admiten operación programada, almacenamiento repetible de parámetros y una lógica predecible de transferencia de piezas. En el procesamiento de extremos de vigas H, vigas cajón o vigas transversales, una máquina como laFresadora de caras CNC suele formar parte de la discusión no porque sustituya a la perforación, sino porque demuestra la importancia de un control CNC coherente entre procesos adyacentes. Cuando la trayectoria de herramienta, la velocidad de avance y la compensación de errores se gestionan correctamente en la fase de fresado, el beneficio solo se aprovecha plenamente si la estación de perforación anterior ya ha conservado la consistencia geométrica.

Dónde la intervención manual sigue ocultando costes

La mayoría de los compradores comprenden que la automatización reduce la mano de obra. Lo menos evidente es dónde sobrevive el trabajo manual incluso después de instalar una máquina CNC. En muchos talleres, los operarios aún dedican tiempo a comprobar la orientación, confirmar la selección de caras, revisar planos frente al código NC, ajustar secciones difíciles o adaptarse a la variabilidad de las piezas. Estas acciones pueden parecer menores por pieza, pero en trabajos estructurales de alto volumen se convierten en el verdadero cuello de botella.

Una máquina de perforación 3D competente reduce esta carga oculta al hacer que la preparación sea más repetible y disminuir la dependencia del trazado manual. Para los evaluadores técnicos, esto implica formular preguntas prácticas: ¿Cuántos tipos de perfiles pueden cambiarse sin un reajuste prolongado? ¿Cómo se almacenan los conjuntos de parámetros? ¿Qué tolerancia tiene el sistema de control ante cambios frecuentes de piezas? ¿El operario necesita soluciones alternativas especiales para trabajos habituales de vigas y columnas?

No son detalles menores. Con frecuencia determinan si la máquina funciona bien únicamente durante las pruebas de aceptación o si mantiene su rendimiento durante la producción diaria de lotes mixtos.

La precisión no es solo una especificación de la máquina

Los equipos técnicos a veces comparan soluciones de perforación únicamente por la precisión indicada en sus especificaciones principales. Esto puede inducir a error. En la fabricación de grandes elementos de acero, la precisión utilizable depende de todo el sistema: rigidez estructural, respuesta servo, método de sujeción, rutina de calibración, compensación por software y estabilidad del material de entrada.

Por ello, la mejor máquina suele ser la que mantiene una precisión aceptable en condiciones de taller menos que perfectas. Una plataforma CNC que compensa el error mecánico y conserva la repetibilidad geométrica durante muchos ciclos de trabajo suele ser más valiosa que una que solo resulta impresionante en demostraciones ideales. La misma lógica se aplica a los sistemas de fresado de caras utilizados para estructuras de vigas o columnas. Por ejemplo, las máquinas construidas con hierro fundido de alta resistencia o hierro Hanas C250 y diseñadas para grandes envolventes de procesamiento de extremos de hasta 2500mm × 2000mm se eligen en parte porque la rigidez y el movimiento controlado de la herramienta importan más que las simples afirmaciones de la placa de características. Esto cobra relevancia cuando las superficies perforadas y fresadas deben alinearse dentro de la lógica de una misma ruta de fabricación.

Normas, certificación y lo que no le indican

Para los compradores internacionales, el cumplimiento normativo sigue siendo importante. El control de producción basado en ISO9001 y las prácticas de diseño orientadas a la CE de la UE ayudan a indicar que el proveedor ha formalizado partes de la fabricación y de la seguridad de las máquinas. Sin embargo, los evaluadores deben evitar considerar la certificación como prueba de adecuación a la aplicación. Las normas pueden confirmar una base en la gestión de procesos o los requisitos de conformidad; no garantizan que una solución de perforación se adapte a su combinación de perfiles, su lógica de anidamiento, su entorno de software o su capacidad de producción requerida.

Aquí es donde la experiencia del proveedor adquiere relevancia en un sentido más práctico. Las empresas que trabajan con equipos de soldadura, corte CNC, fresadoras, tornos, sistemas láser, equipos para líneas de producción de vigas H, desbarbado, plegado y maquinaria relacionada para fabricación estructural tienden a conocer mejor el flujo de trabajo alrededor de la estación de perforación, no solo la máquina en sí. Wuxi Samgins International Trade Co.,Ltd, fundada en 2012 en Wuxi, Jiangsu, ha desarrollado su actividad precisamente en torno a esa visión más amplia de los equipos. Para un evaluador técnico, esto importa menos como declaración de marca y más como indicio de que las discusiones sobre integración de líneas pueden tratarse con cierto contexto de fabricación, en lugar de como ventas aisladas de catálogo.

Algunos errores comunes durante la comparación de equipos

Uno consiste en asumir que más ejes implican automáticamente mejores resultados. La capacidad de ejes adicionales puede ser útil, especialmente para operaciones complejas o futuras ampliaciones, pero solo si el software, la disciplina de programación y el utillaje la respaldan. De lo contrario, la máquina se vuelve más compleja sin ser más productiva.

Otro consiste en centrarse solo en la capacidad máxima. La capacidad para secciones grandes es importante, pero si la mayor parte del trabajo diario está por debajo del tamaño máximo, la velocidad de cambio, la facilidad de operación y la accesibilidad para mantenimiento pueden tener un mayor efecto en la producción. Algunos sistemas de fresado de caras, por ejemplo, se valoran porque combinan ajuste sencillo, alta automatización y cambio rápido de parámetros, al tiempo que permiten accesorios como perforación, mandrinado, roscado, chaflanado o trabajo de ranuras en T. Esa flexibilidad puede tener más sentido que perseguir el mayor envolvente posible.

El tercero consiste en subestimar la realidad del operario. Una máquina puede ser técnicamente avanzada y, sin embargo, resultar incómoda en el uso real. Los talleres se benefician más de controles que admiten programas almacenados, una lógica de preparación clara y una operación segura que de funciones que rara vez se utilizan y se comprenden mal.

Cómo suele ser una evaluación sólida

Un buen proceso de revisión suele comenzar con su familia real de piezas, no con un folleto genérico de máquina. Reúna trabajos representativos de vigas, secciones cajón y columnas. Analice las posiciones de los agujeros en múltiples caras, las cadenas de tolerancias hacia el montaje, el tamaño diario previsto de los lotes y los puntos de transferencia al corte, fresado y soldadura. Después, compruebe si la máquina de perforación 3D responde a esas necesidades mediante referencias estables, programación eficiente y una preparación manejable.

También conviene comprobar cómo el proveedor aborda las limitaciones. Los equipos experimentados no pretenden que todos los perfiles se comporten del mismo modo. Normalmente señalarán dónde se necesitan opciones de accesorios, dónde debe reforzarse el soporte del perfil o dónde debe ajustarse la secuencia del proceso. Este tipo de prudencia suele ser una mejor señal que las promesas exageradas.

En definitiva, una máquina de perforación 3D es importante porque se encuentra en un punto sensible de la cadena de fabricación de acero. Traduce la intención digital en características físicas de referencia sobre piezas que rara vez son simples. Si esa traducción es estable, el resto del flujo de trabajo CNC tiene una posibilidad razonable de mantenerse eficiente. Si no lo es, los equipos posteriores solo ocultarán el problema durante un tiempo. Para los evaluadores técnicos, ese es el verdadero criterio: no si la máquina puede perforar, sino si puede mantener los perfiles de acero complejos en movimiento a través de la línea con menos correcciones, menos supuestos y menos sorpresas desagradables.
