Cómo funciona el equipo de nivelación de chapa: una guía detallada sobre la planitud de precisión en el procesamiento de metales

Qué significa el equipo de nivelación de placas en el procesamiento de metales

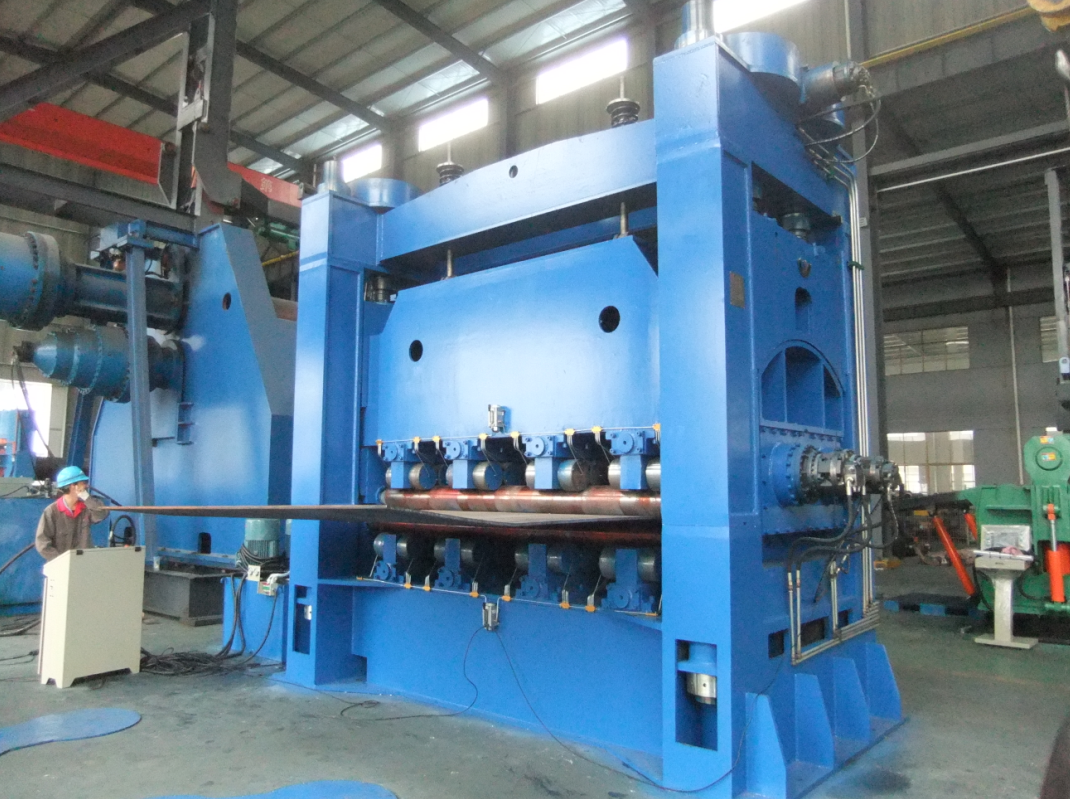

El equipo de nivelación de placas es maquinaria industrial que mejora la planitud de placas de acero, acero inoxidable, aluminio y otros metales mediante la flexión repetida del material a través de una serie controlada de rodillos. Su propósito no es simplemente hacer que una chapa parezca plana. Una nivelación eficaz reduce los defectos de forma que pueden afectar al corte CNC, al ajuste para soldadura, al plegado con prensa plegadora, al mecanizado, al recubrimiento y al ensamblaje final. Los compradores normalmente evalúan tanto la planitud visible como la uniformidad de la planitud en toda el área útil de la placa.

Los defectos comunes incluyen abombamiento central, ondulación de bordes, curvatura transversal, memoria de bobina, curvatura longitudinal y deformación local causada por corte, manipulación, soldadura o tensión residual desigual. El equipo de nivelación de placas corrige estas condiciones aplicando deformación elástico-plástica alternante. Cuando el material pasa por rodillos de trabajo superiores e inferiores sucesivos, la máquina redistribuye progresivamente la deformación a través del espesor. El resultado final depende del grado del material, espesor, anchura, límite elástico, forma de entrada, geometría de los rodillos y ajustes del operador.

Los requisitos de planitud deben definirse antes de especificar una máquina. Una placa destinada a fabricación general puede tolerar más variación que un panel para corte láser de precisión o soldadura automatizada. Los documentos de adquisición deben indicar el rango de materiales, las dimensiones de las placas, el estado de la superficie, la curvatura residual permitida, el volumen de producción y el proceso posterior. Esto proporciona a los proveedores una base práctica para seleccionar el diámetro de los rodillos, la cantidad de rodillos, la rigidez del bastidor, la capacidad de accionamiento y el nivel de automatización, en lugar de proponer equipos únicamente según el espesor nominal.

Cómo el equipo de nivelación de placas logra una planitud precisa

El principio de funcionamiento del equipo de nivelación de placas es la flexión inversa controlada. El material entra en la máquina entre rodillos superiores e inferiores escalonados. Los rodillos de entrada introducen suficiente flexión para afectar la forma existente, los rodillos centrales continúan la deformación alternante y los rodillos de salida reducen gradualmente la amplitud de flexión. Este enfoque progresivo es importante porque una corrección abrupta puede dejar la tensión concentrada en una zona o crear nuevos problemas de forma en los extremos de la placa.

La penetración de los rodillos, a veces descrita como la relación vertical entre los conjuntos de rodillos superiores e inferiores, es el ajuste principal utilizado para adaptarse al material. Las placas más gruesas o de mayor resistencia generalmente requieren mayor fuerza, mientras que el material delgado puede marcarse o trabajarse en exceso si los ajustes son excesivos. Una máquina bien diseñada combina un posicionamiento preciso de los rodillos con una estructura rígida para que el ajuste programado permanezca estable bajo carga. Los sistemas hidráulicos, servo y controlados por CNC pueden mejorar la repetibilidad cuando la variedad de productos y las exigencias de planitud justifican la inversión.

La nivelación es distinta del enderezado posterior a la soldadura, aunque ambos procesos corrigen deformaciones. Una niveladora de placas trabaja sobre material ancho antes o entre etapas de fabricación, mientras que el equipo de enderezado de vigas H corrige deformaciones en elementos estructurales. En una línea completa de fabricación, una placa puede nivelarse antes del corte CNC por llama, plasma o láser de fibra, y posteriormente conformarse, soldarse e inspeccionarse. Controlar la planitud desde el inicio puede reducir el retrabajo en cada una de estas etapas posteriores.

Principales tipos de equipos de nivelación de placas

Las máquinas niveladoras de rodillos son la categoría más utilizada. Emplean múltiples rodillos de trabajo de pequeño diámetro apoyados por rodillos de respaldo para procesar placas dentro de un rango definido de espesor y anchura. Un mayor número de rodillos de trabajo puede crear un paso de flexión más corto y permitir una corrección más gradual, pero la configuración adecuada sigue dependiendo de las propiedades del material y del rendimiento requerido. Las aplicaciones con placas gruesas normalmente necesitan un bastidor más robusto, mayor par de accionamiento y un sistema de rodillos más grande que las aplicaciones con chapa delgada.

Los sistemas de nivelación tipo prensa utilizan fuerza localizada de una prensa o de múltiples actuadores para corregir áreas seleccionadas. Pueden resultar útiles para trabajos de bajo volumen, componentes de gran tamaño o placas con deformación aislada, pero por lo general son más lentos y dependen más de la evaluación del operador que la nivelación continua por rodillos. La nivelación por estirado es otro proceso, utilizado principalmente cuando la tensión controlada puede eliminar defectos de forma en determinados productos de chapa. Debe evaluarse por separado porque su manipulación de materiales y su ventana de proceso difieren de la nivelación por rodillos.

Una especificación práctica también considera la configuración de la línea. El equipo independiente de nivelación de placas puede ser adecuado para talleres que procesan diversas placas de entrada. Las líneas integradas pueden incluir mesas de carga, rodillos de arrastre, sistemas de alimentación, dispositivos de medición, equipos de cizallado, desbarbado o corte. Wuxi Samgins suministra máquinas de nivelación de placas dentro de una gama más amplia de equipos de fabricación que incluye máquinas de corte CNC, prensas plegadoras, máquinas curvadoras de placas, líneas de vigas H y sistemas de soldadura. Esto puede ayudar a los compradores a evaluar las interfaces entre procesos conectados.

Por qué la planitud es importante para la calidad y el coste de fabricación

La mala planitud de las placas genera costes que a menudo se registran en otras operaciones. Una placa irregular puede asentarse incorrectamente sobre una mesa de corte, alterar la distancia focal de la antorcha o del láser, desplazarse durante la manipulación o producir componentes que requieren corrección manual antes de soldarse. En la producción automatizada, la falta de uniformidad puede interrumpir el flujo de material y complicar la fijación. Para fabricantes de depósitos, tuberías, estructuras de acero, maquinaria y conjuntos de chapa metálica, una forma estable del material de entrada favorece tiempos de ciclo y control dimensional más previsibles.

El uso de equipos de nivelación de placas antes del corte también puede mejorar el anidado y la manipulación de piezas. Las placas planas son más fáciles de posicionar, sujetar, transferir y apilar. Después del corte, las piezas en bruto más planas pueden entrar en las operaciones de plegado y soldadura con menor intervención. La mejora real varía según el estado del material y el flujo de trabajo de la fábrica, por lo que los compradores deben comparar la chatarra actual, el retrabajo, el tiempo de preparación y las actividades de enderezado manual con el proceso propuesto. Un proveedor debe poder analizar estas variables operativas en lugar de basarse en una afirmación genérica de producción.

Para proyectos que requieren equipos coordinados, Wuxi Samgins puede alinear los requisitos de nivelación con maquinaria adyacente de soldadura, corte, curvado y acero estructural. Su capacidad declarada de personalización incluye equipos para depósitos, tuberías, estructuras de acero y fábricas de chapa metálica. Según la información proporcionada por la empresa, los componentes hidráulicos, servo y CNC clave utilizan marcas importadas de renombre mundial, lo que respalda un enfoque de adquisición centrado en la precisión, estabilidad, vida útil y arquitectura de control mantenible.

Quién utiliza equipos de nivelación de placas y dónde encajan

Los usuarios típicos incluyen centros de servicio de acero, fabricantes de chapa metálica, talleres de recipientes a presión, proveedores de construcción naval, fabricantes de equipos de construcción, productores de acero estructural, plantas de componentes de automoción y contratistas que fabrican depósitos o tuberías. La máquina adecuada difiere considerablemente entre estos usuarios. Un centro de servicio puede priorizar la anchura, la velocidad y los cambios rápidos de recetas, mientras que un fabricante orientado a proyectos puede necesitar flexibilidad para tamaños y grados de placa irregulares. El proceso posterior debe determinar la configuración.

La nivelación de placas normalmente se sitúa después de la inspección del material entrante y antes del corte, plegado, curvado o soldadura. Algunas fábricas también la utilizan después del corte térmico cuando la distorsión por calor afecta a las piezas en bruto, siempre que el tamaño de las piezas y la capacidad de la máquina sean adecuados. El flujo de materiales debe considerar una carga segura, la orientación de las placas, la alineación de entrada, el soporte de salida y el espacio para la inspección. Una revisión de instalación debe incluir la cobertura de grúas, el movimiento de carretillas elevadoras, el suministro eléctrico, el acceso al servicio hidráulico, las condiciones de cimentación y la visibilidad del operador.

Wuxi Samgins menciona clientes internacionales, incluidos URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co. LLC, BatysMunaiGazZhabdyktary LLP y Lincoln Electric-MENA. Estos nombres indican experiencia en diversos mercados industriales internacionales, pero los compradores deben solicitar referencias específicas de proyectos, rangos de materiales, criterios de aceptación y detalles de aplicación pertinentes para su propio caso de uso. La empresa informa de más de 10 años de experiencia global en exportación y familiaridad con ASME, API y códigos industriales locales.

Cómo seleccionar, instalar y controlar una línea de nivelación

La selección comienza con el rango operativo real, no solo con el material más frecuente. Registre el espesor, la anchura, la longitud, el límite elástico, el acabado superficial, los tipos de defectos de entrada y el tonelaje anual previsto, tanto mínimos como máximos. Incluya el material más difícil que debe procesarse regularmente, ya que esta condición influye en la resistencia del bastidor y el dimensionamiento del accionamiento. Identifique también si el material llega como placa, chapa, piezas en bruto procedentes de bobina, piezas cortadas por llama o piezas previamente fabricadas. Estos datos permiten a un proveedor recomendar una gama de máquinas y un nivel de automatización fiables.

Durante la instalación, el equipo debe colocarse sobre una cimentación adecuada y alinearse cuidadosamente con las mesas de entrada y salida. Las placas necesitan soporte continuo para evitar el pandeo, que puede confundirse con un problema de nivelación. Los operadores deben recibir procedimientos para la limpieza de rodillos, la entrada de material, el ajuste del espesor, la recuperación segura ante atascos y la inspección. Las pruebas de puesta en marcha deben utilizar muestras representativas y no solo materiales fáciles. Para productos repetitivos, las recetas de parámetros documentadas pueden reducir la dependencia de la memoria individual del operador.

El control de calidad debe combinar la observación visual con resultados medidos. Dependiendo de los requisitos del cliente, los equipos pueden comprobar la variación total de altura sobre una superficie de referencia, ondas locales, distorsión diagonal, condición de bordes y repetibilidad en varias placas. Los criterios de aceptación deben acordarse antes de las pruebas de aceptación en fábrica o de las pruebas de aceptación en sitio. Wuxi Samgins declara que sus máquinas cumplen con el sistema de calidad ISO9001 y las directivas de maquinaria y LVD de la UE; los compradores deben confirmar la documentación exacta, el alcance y la aplicabilidad para la configuración entregada y el mercado de destino.

Mantenimiento, coste total de propiedad y tendencias futuras

El precio de compra es solo una parte del coste total de propiedad del equipo de nivelación de placas. Los compradores deben calcular el transporte, la instalación, los trabajos de cimentación, la conexión eléctrica, la formación de operadores, los repuestos, la inspección rutinaria, la gestión de lubricantes y fluidos hidráulicos, el consumo energético, el desgaste de herramientas y el tiempo de inactividad de producción. El estado de los rodillos es especialmente importante porque los rodillos dañados o contaminados pueden marcar el material y afectar los resultados. Un plan de mantenimiento preventivo debe especificar los intervalos de inspección, las revisiones de rodamientos, fijaciones y sistemas hidráulicos, así como las responsabilidades de limpieza de rodillos.

El retorno de la inversión suele estar impulsado por la reducción del enderezado manual, menores desperdicios y retrabajos, una mejora del flujo de corte y soldadura, menos interrupciones de preparación y un mayor rendimiento aprovechable de las placas adquiridas. El cálculo debe utilizar una línea base de los propios registros de producción del comprador. Estime las horas de trabajo dedicadas a corregir defectos, el coste de material rechazado o degradado, el tiempo perdido en las estaciones de corte y soldadura y el coste anual de mantenimiento. Posteriormente, compare estos valores con supuestos realistas de rendimiento, financiación, puesta en marcha y soporte durante la vida útil prevista del equipo.

Es probable que los futuros equipos de nivelación de placas pongan mayor énfasis en el ajuste servo, las recetas de proceso almacenadas, la recopilación de datos de producción, la monitorización del estado y la integración con corte y manipulación automatizados. La demanda de plazos de entrega más cortos y materiales más diversos favorecerá máquinas que cambien los ajustes con precisión y mantengan registros de proceso trazables. Wuxi Samgins ofrece garantías y servicios a largo plazo que abarcan diseño, fabricación, ventas, posventa y soporte técnico. Para una compra de capital, la comparación final debe incluir canales de respuesta, disponibilidad de repuestos, alcance de la formación, capacidad de soporte remoto y pruebas de aceptación claramente definidas.
