كيف تعمل معدات تسوية الصفائح: دليل متعمق لتحقيق الاستواء الدقيق في معالجة المعادن

ما المقصود بمعدات تسوية الألواح في معالجة المعادن

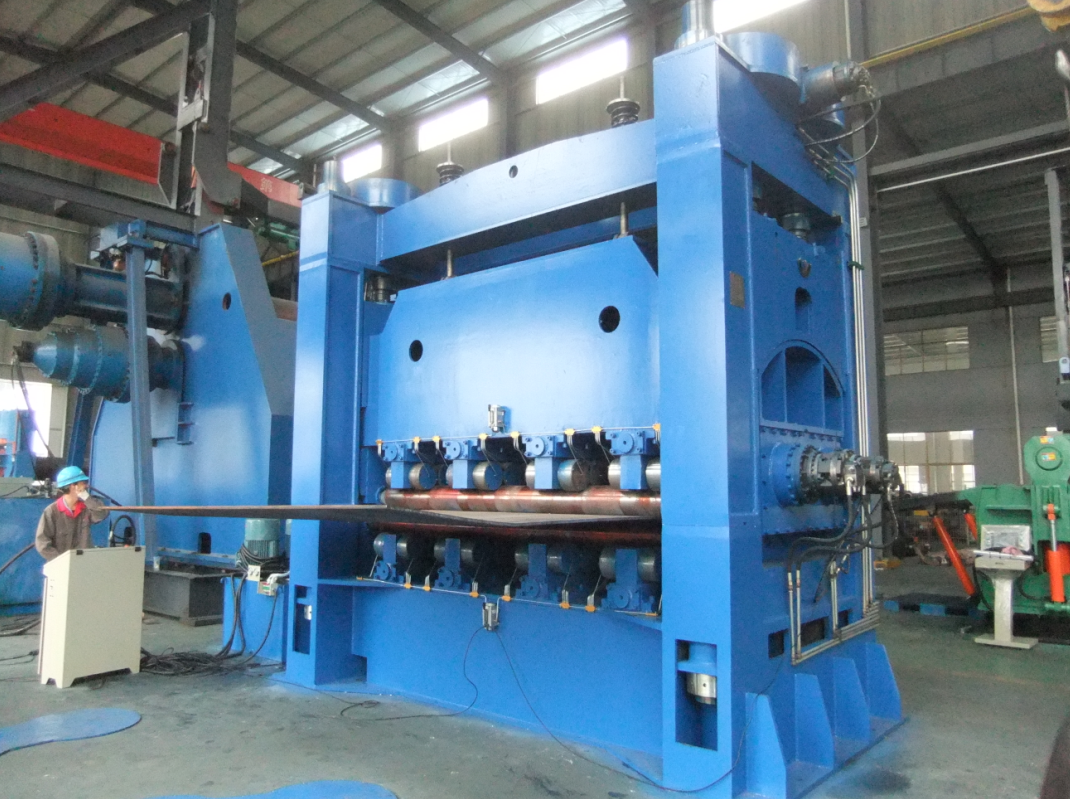

معدات تسوية الألواح هي آلات صناعية تعمل على تحسين استواء ألواح الفولاذ والفولاذ المقاوم للصدأ والألومنيوم وغيرها من الألواح المعدنية من خلال ثني المادة بشكل متكرر عبر سلسلة مضبوطة من البكرات. ولا يقتصر الغرض منها على جعل الصفيحة تبدو مستوية فحسب. إذ تقلل التسوية الفعالة عيوب الشكل التي قد تعيق القطع باستخدام CNC، وتجميع اللحام، والتشكيل بمكبس الثني، والتشغيل الآلي، والطلاء، والتجميع النهائي. وعادةً ما يقيّم المشترون كلاً من الاستواء الظاهر واتساق الاستواء عبر مساحة اللوح القابلة للاستخدام.

تشمل العيوب الشائعة تقوس المركز، وتموج الحواف، والانحناء العرضي، وانحناء اللفة، والانحناء الطولي، والتشوه الموضعي الناتج عن القطع أو المناولة أو اللحام أو الإجهادات المتبقية غير المتساوية. وتعالج معدات تسوية الألواح هذه الحالات عبر تطبيق تشوه مرن-لدن متناوب. وعندما تمر المادة عبر بكرات العمل العلوية والسفلية المتعاقبة، تعيد الآلة توزيع الإجهاد تدريجياً عبر السمك. وتعتمد النتيجة النهائية على درجة المادة وسمكها وعرضها وحد الخضوع وشكلها عند الدخول وهندسة البكرات وإعدادات المشغل.

ينبغي تحديد متطلبات الاستواء قبل تحديد مواصفات الآلة. فقد يسمح لوح مخصص للتصنيع العام بتفاوت أكبر من لوح مخصص للقطع الدقيق بالليزر أو اللحام الآلي. ويجب أن تتضمن وثائق الشراء نطاق المواد وأبعاد الألواح وحالة السطح والانحناء المتبقي المسموح به وحجم الإنتاج والعملية اللاحقة. ويوفر ذلك للموردين أساساً عملياً لاختيار قطر البكرات وعددها وصلابة الهيكل وقدرة الدفع ومستوى الأتمتة، بدلاً من اقتراح المعدات بناءً على السمك الاسمي فقط.

كيف تحقق معدات تسوية الألواح استواءً دقيقاً

يعتمد مبدأ تشغيل معدات تسوية الألواح على الثني العكسي المضبوط. تدخل المادة إلى الآلة بين بكرات علوية وسفلية متبادلة الترتيب. وتُحدث بكرات الدخول انحناءً كافياً للتأثير في الشكل القائم، وتواصل البكرات الوسطى التشوه المتناوب، بينما تقلل بكرات الخروج سعة الانحناء تدريجياً. ويُعد هذا النهج التدريجي مهماً لأن التصحيح المفاجئ قد يترك الإجهاد متركزاً في منطقة واحدة أو يخلق مشكلات شكل جديدة عند أطراف اللوح.

يُعد تغلغل البكرات، الذي يوصف أحياناً بأنه العلاقة الرأسية بين مجموعتي البكرات العلوية والسفلية، الضبط الرئيسي المستخدم لمواءمة المادة. ويتطلب اللوح الأعلى مقاومة أو الأكثر سماكة قوة أكبر عموماً، بينما قد تتعرض المواد الرقيقة لعلامات أو معالجة مفرطة إذا كانت الإعدادات زائدة. وتجمع الآلة المصممة جيداً بين التموضع الدقيق للبكرات والهيكل الصلب بحيث يبقى الإعداد المحدد مستقراً تحت الحمل. ويمكن للأنظمة الهيدروليكية والسيرفو وأنظمة التحكم CNC تحسين قابلية التكرار عندما يبرر تنوع المنتجات ومتطلبات الاستواء الاستثمار.

تختلف التسوية عن الاستقامة بعد اللحام، رغم أن العمليتين تصححان التشوه. إذ تعمل آلة تسوية الألواح على المواد العريضة قبل خطوات التصنيع أو بينها، بينما تعالج معدات استقامة العوارض H التشوه في العناصر الإنشائية. وفي خط تصنيع متكامل، يمكن تسوية اللوح قبل القطع باللهب أو البلازما أو ليزر الألياف باستخدام CNC، ثم تشكيله ولحامه وفحصه. ويمكن للتحكم في الاستواء مبكراً أن يقلل إعادة العمل في كل مرحلة من هذه المراحل اللاحقة.

الأنواع الرئيسية لمعدات تسوية الألواح

تُعد آلات التسوية بالبكرات الفئة الأكثر استخداماً. وهي تستخدم عدة بكرات عمل صغيرة القطر مدعومة ببكرات احتياطية لمعالجة الألواح ضمن نطاق محدد من السمك والعرض. ويمكن أن يحقق عدد أكبر من بكرات العمل خطوة ثني أقصر وتصحيحاً أكثر تدريجية، لكن التكوين المناسب يظل معتمداً على خصائص المادة ومعدل الإنتاج المطلوب. وتتطلب تطبيقات الألواح الثقيلة عادةً هيكلاً أكثر متانة وعزم دفع أعلى ونظام بكرات أكبر من تطبيقات الصفائح الرقيقة.

تستخدم أنظمة التسوية من نوع المكبس قوة موضعية من مكبس أو عدة مشغلات لتصحيح مناطق محددة. وقد تكون مفيدة للأعمال منخفضة الحجم أو المكونات كبيرة الحجم أو الألواح ذات التشوه المعزول، لكنها عادةً أبطأ وأكثر اعتماداً على تقييم المشغل من التسوية المستمرة بالبكرات. وتسوية الشد هي عملية أخرى تُستخدم أساساً عندما يمكن للشد المضبوط إزالة عيوب الشكل في بعض منتجات الصفائح. وينبغي تقييمها بشكل منفصل لأن مناولة المواد ونطاق العملية فيها يختلفان عن التسوية بالبكرات.

تأخذ المواصفات العملية أيضاً تكوين الخط في الاعتبار. فقد تناسب معدات تسوية الألواح المستقلة ورش العمل التي تعالج ألواحاً واردة متنوعة. ويمكن أن تشمل الخطوط المتكاملة طاولات تحميل وبكرات ضغط وأنظمة تغذية وأجهزة قياس ومعدات قص وإزالة زوائد أو قطع. توفر Wuxi Samgins آلات تسوية الألواح ضمن نطاق أوسع من معدات التصنيع يشمل آلات القطع CNC، ومكابس الثني، وآلات درفلة الألواح، وخطوط العوارض H، وأنظمة اللحام. ويمكن أن يساعد ذلك المشترين على تقييم الواجهات بين العمليات المتصلة.

لماذا يُعد الاستواء مهماً لجودة التصنيع وتكلفته

يؤدي ضعف استواء الألواح إلى تكاليف تُسجل غالباً ضمن عمليات أخرى. فقد يستقر اللوح غير المستوي بطريقة غير صحيحة على طاولة القطع، أو يغير مسافة بؤرة الشعلة أو الليزر، أو يتحرك أثناء المناولة، أو ينتج مكونات تتطلب تصحيحاً يدوياً قبل اللحام. وفي الإنتاج الآلي، يمكن لعدم الاتساق أن يقطع تدفق المواد ويعقد عمليات التثبيت. وبالنسبة لمصنعي الخزانات وخطوط الأنابيب والهياكل الفولاذية والآلات وتجميعات الصفائح المعدنية، يدعم شكل المواد الواردة المستقر أزمنة دورة أكثر قابلية للتنبؤ وتحكماً أفضل في الأبعاد.

يمكن أن يؤدي استخدام معدات تسوية الألواح قبل القطع أيضاً إلى تحسين ترتيب القطع ومناولة الأجزاء. فاللوح المستوي أسهل في التموضع والتثبيت والنقل والتكديس. وبعد القطع، قد تدخل القطع المسطحة أكثر إلى عمليات الثني واللحام بتدخل أقل. ويختلف المكسب الفعلي حسب حالة المادة وسير عمل المصنع، لذا ينبغي للمشترين مقارنة الخردة الحالية وإعادة العمل ووقت الإعداد وأنشطة الاستقامة اليدوية بالعملية المقترحة. ويجب أن يكون المورد قادراً على مناقشة متغيرات التشغيل هذه بدلاً من الاعتماد على ادعاء عام بشأن المخرجات.

بالنسبة للمشروعات التي تتطلب معدات منسقة، يمكن لشركة Wuxi Samgins مواءمة متطلبات التسوية مع معدات اللحام والقطع والدرفلة وآلات الفولاذ الإنشائي المجاورة. وتشمل قدرتها المعلنة على التخصيص معدات للخزانات وخطوط الأنابيب والهياكل الفولاذية ومصانع الصفائح المعدنية. وتستخدم المكونات الهيدروليكية والسيرفو وCNC الرئيسية علامات تجارية مستوردة مشهورة عالمياً وفقاً لمعلومات الشركة المقدمة، بما يدعم تركيز المشتريات على الدقة والاستقرار وعمر الخدمة وبنية التحكم القابلة للصيانة.

من يستخدم معدات تسوية الألواح وأين تُستخدم

يشمل المستخدمون النموذجيون مراكز خدمات الفولاذ ومصنعي الصفائح المعدنية وورش أوعية الضغط وموردي بناء السفن ومصنعي معدات البناء ومنتجي الفولاذ الإنشائي ومصانع مكونات السيارات والمقاولين الذين ينتجون الخزانات أو خطوط الأنابيب. وتختلف الآلة المناسبة اختلافاً كبيراً بين هؤلاء المستخدمين. فقد يعطي مركز الخدمات الأولوية للعرض والسرعة والتغيير السريع لوصفات التشغيل، بينما قد يحتاج المُصنّع القائم على المشروعات إلى مرونة للأحجام ودرجات الألواح غير المنتظمة. وينبغي أن تحدد العملية اللاحقة التكوين.

توضع عملية تسوية الألواح عادةً بعد فحص المواد الواردة وقبل القطع أو الثني أو الدرفلة أو اللحام. وتستخدمها بعض المصانع أيضاً بعد القطع الحراري عندما يؤثر تشوه الحرارة في القطع، شريطة أن يكون حجم الجزء وقدرة الآلة مناسبين. ويجب أن يراعي تدفق المواد التحميل الآمن واتجاه اللوح ومحاذاة التغذية والدعم عند الخروج والمساحة اللازمة للفحص. وينبغي أن ترسم مراجعة التركيب نطاق تغطية الرافعة وحركة الرافعات الشوكية وإمداد الطاقة والوصول إلى الخدمات الهيدروليكية وظروف الأساس ورؤية المشغل.

تذكر Wuxi Samgins عملاء دوليين، منهم URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co. LLC وBatysMunaiGazZhabdyktary LLP وLincoln Electric-MENA. وتشير هذه الأسماء إلى خبرة في خدمة أسواق صناعية دولية متنوعة، لكن ينبغي للمشترين طلب مراجع خاصة بالمشروعات ونطاقات المواد ومعايير القبول وتفاصيل التطبيقات ذات الصلة بحالة استخدامهم الخاصة. وتفيد الشركة بأن لديها أكثر من 10 سنوات من خبرة التصدير العالمية وإلماماً بمعايير ASME وAPI واللوائح الصناعية المحلية.

كيفية اختيار وتركيب والتحكم في خط التسوية

يبدأ الاختيار بنطاق التشغيل الفعلي، وليس بالمادة الأكثر تكراراً وحدها. سجل الحد الأدنى والأقصى للسمك والعرض والطول وحد الخضوع وتشطيب السطح وأنواع العيوب الواردة والحمولة السنوية المخطط لها. وأدرج أصعب مادة يجب معالجتها بانتظام، لأن هذه الحالة تؤثر في قوة الهيكل وحجم نظام الدفع. وحدد أيضاً ما إذا كانت المادة تصل على هيئة لوح أو صفيحة أو قطع مشتقة من لفائف أو أجزاء مقطوعة باللهب أو قطع عمل مصنعة مسبقاً. وتتيح هذه المدخلات للمورد التوصية بنطاق آلي موثوق ومستوى أتمتة مناسب.

أثناء التركيب، ينبغي وضع المعدات على أساس مناسب ومحاذاتها بعناية مع طاولات التغذية والدعم عند الخروج. وتحتاج الألواح إلى دعم مستمر لتجنب الترهل الذي قد يُخطأ في اعتباره مشكلة تسوية. وينبغي أن يتلقى المشغلون إجراءات لتنظيف البكرات وإدخال المواد وضبط السمك والتعامل الآمن مع الانحشار والفحص. ويجب أن تستخدم تجارب التشغيل عينات ممثلة بدلاً من المواد السهلة فقط. وبالنسبة للمنتجات المتكررة، يمكن لوصفات المعلمات الموثقة أن تقلل الاعتماد على ذاكرة المشغل الفردية.

ينبغي أن يجمع ضبط الجودة بين الملاحظة البصرية والنتائج المقاسة. وبناءً على متطلبات العميل، قد تفحص الفرق تفاوت الارتفاع الكلي على سطح مرجعي والتموجات الموضعية والتشوه القطري وحالة الحافة وقابلية التكرار عبر عدة ألواح. ويجب الاتفاق على معايير القبول قبل اختبار القبول في المصنع أو اختبار القبول في الموقع. وتذكر Wuxi Samgins أن آلاتها تتوافق مع نظام الجودة ISO9001 وتوجيهات الآلات والجهد المنخفض LVD للاتحاد الأوروبي CE؛ وينبغي للمشترين تأكيد الوثائق الدقيقة والنطاق وقابلية التطبيق للتكوين المورّد وسوق الوجهة.

الصيانة والتكلفة الإجمالية للملكية والاتجاهات المستقبلية

سعر الشراء ليس سوى جزء واحد من التكلفة الإجمالية لملكية معدات تسوية الألواح. وينبغي للمشترين احتساب النقل والتركيب وأعمال الأساس والتوصيل الكهربائي وتدريب المشغلين وقطع الغيار والفحص الروتيني وإدارة مواد التشحيم والسوائل الهيدروليكية واستهلاك الطاقة وتآكل العدد وتوقف الإنتاج. وتُعد حالة البكرات مهمة بصفة خاصة لأن البكرات التالفة أو الملوثة قد تترك علامات على المادة وتؤثر في النتائج. وينبغي أن تحدد خطة الصيانة الوقائية فترات الفحص وفحوصات المحامل والمثبتات والنظام الهيدروليكي ومسؤوليات تنظيف البكرات.

عادةً ما يأتي العائد على الاستثمار من تقليل الاستقامة اليدوية وخفض الخردة وإعادة العمل وتحسين تدفق القطع واللحام وتقليل انقطاعات الإعداد وزيادة العائد القابل للاستخدام من الألواح المشتراة. ويجب أن يستند الحساب إلى خط أساس من سجلات الإنتاج الخاصة بالمشتري. وقدّر ساعات العمل المنفقة لتصحيح العيوب وتكلفة المواد المرفوضة أو المخفضة التصنيف والوقت الضائع في محطات القطع واللحام وتكلفة الصيانة السنوية. ثم قارن هذه القيم مع افتراضات واقعية للإنتاجية والتمويل والتشغيل والدعم على مدى العمر التشغيلي المقصود للمعدات.

من المرجح أن تركز معدات تسوية الألواح المستقبلية بدرجة أكبر على ضبط السيرفو ووصفات العمليات المخزنة وجمع بيانات الإنتاج ومراقبة الحالة والتكامل مع القطع والمناولة الآليين. وسيعزز الطلب على مهل توريد أقصر ومواد أكثر تنوعاً استخدام الآلات التي تغير الإعدادات بدقة وتحافظ على سجلات عمليات قابلة للتتبع. تقدم Wuxi Samgins ضمانات وخدمات طويلة الأجل تشمل التصميم والتصنيع والمبيعات وما بعد البيع والدعم الفني. وبالنسبة لشراء رأسمالي، ينبغي أن تشمل المقارنة النهائية قنوات الاستجابة وتوافر قطع الغيار ونطاق التدريب وقدرة الدعم عن بُعد واختبارات قبول محددة بوضوح.
