Cizalla hidráulica de viga oscilante MGH: componentes clave, rendimiento de corte y mantenimiento

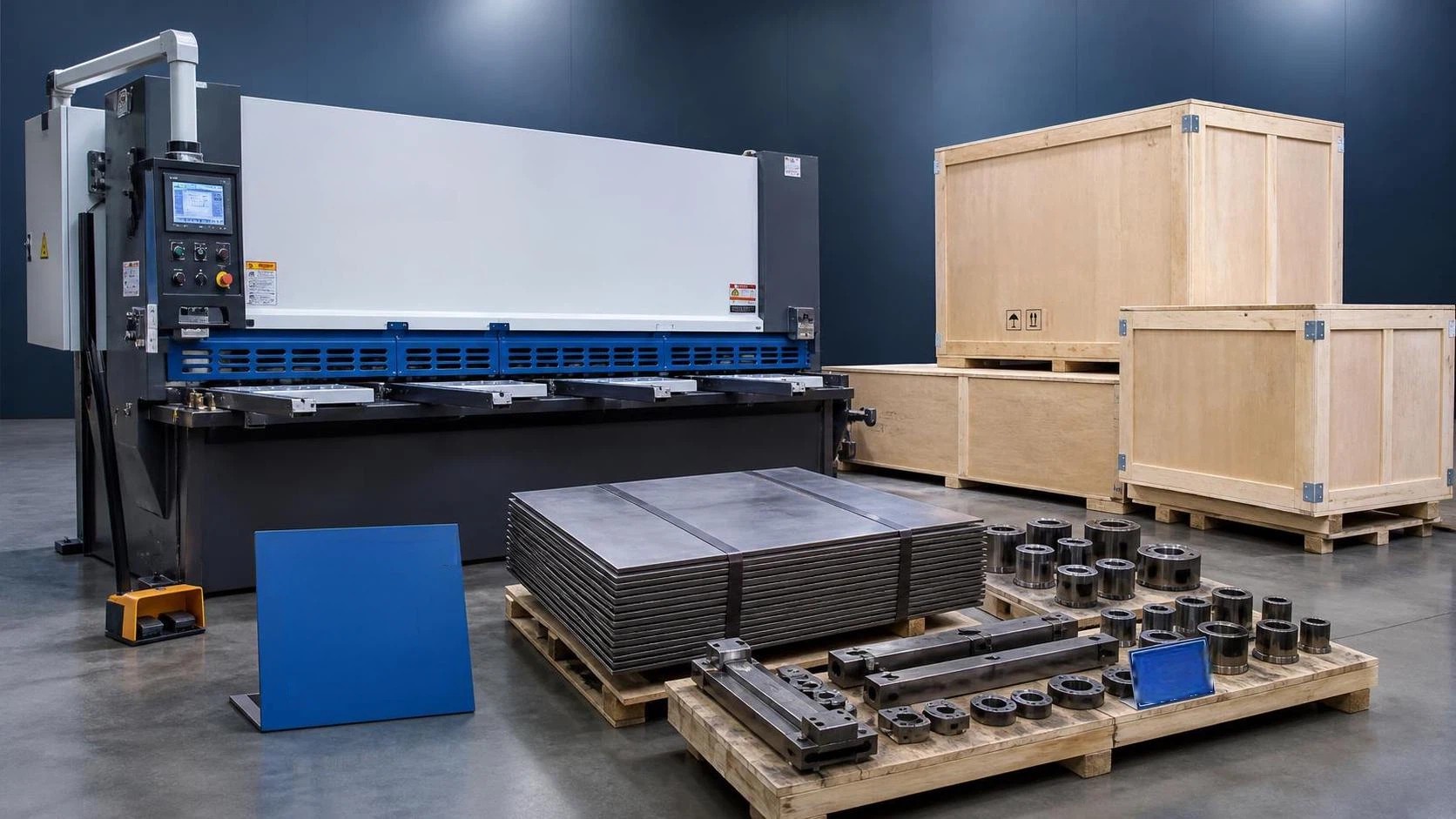

¿Qué es una cizalla hidráulica de viga oscilante MGH?

Una cizalla hidráulica de viga oscilante MGH es una máquina de corte de chapa metálica tipo guillotina, en la que una viga superior accionada hidráulicamente gira mediante un arco controlado para cizallar la placa contra una cuchilla inferior fija. Normalmente se utiliza para el corte en línea recta de acero al carbono, acero inoxidable, aluminio, chapa galvanizada y otras chapas metálicas trabajables dentro del rango nominal de material y espesor de la máquina. En las conversaciones de compra, el término puede describir una configuración de cizalla de viga oscilante en lugar de una especificación de modelo universalmente fija, por lo que los compradores deben confirmar la ficha técnica real de la máquina.

Su finalidad es convertir chapas de material en bruto en piezas cortadas con dimensiones precisas antes del plegado, curvado, soldadura, estampado, ensamblaje o procesamiento CNC posterior. La máquina combina fuerza hidráulica, geometría de cuchillas, posicionamiento del tope trasero, presión de pisadores y una holgura de cuchillas establecida para crear una separación limpia con deformación controlada. Se diferencia de una plegadora, que conforma el material, y de los equipos de corte por láser o plasma, que se adaptan mejor a perfiles complejos que a cortes rectos rápidos y repetitivos.

Los equipos de cizalla hidráulica de viga oscilante MGH se evalúan habitualmente por longitud de corte, espesor nominal, resistencia máxima al corte, recorrido del tope trasero, velocidad de carrera, potencia del motor, profundidad de garganta y configuración de control. Estos valores deben interpretarse conjuntamente. Una máquina clasificada para un determinado espesor de acero dulce puede tener una capacidad práctica menor para acero inoxidable de mayor resistencia a la tracción, mientras que las piezas cortas, las tiras estrechas, el estado de los bordes y el ciclo de trabajo de producción también pueden influir en el rendimiento real de corte.

Para los fabricantes, la máquina no es simplemente una estación de corte. Determina la precisión y la calidad de borde de las operaciones posteriores. Unas dimensiones estables de las piezas cortadas reducen los ajustes de plegado, las separaciones de montaje, el tiempo de preparación de soldadura y los desperdicios. Por lo tanto, una cizalla hidráulica de viga oscilante correctamente seleccionada favorece el flujo de producción en talleres de chapa metálica, plantas de acero estructural, fabricantes de recipientes y tanques, fabricantes de HVAC, constructores de equipos y operaciones generales de servicios metalúrgicos.

Cómo funciona el sistema de corte hidráulico de viga oscilante

El ciclo de corte comienza cuando un operador o controlador programado posiciona el tope trasero en la longitud de corte requerida. La chapa se coloca contra el tope y se alinea con un brazo de escuadrado o soporte frontal. Los cilindros hidráulicos de sujeción fijan el material antes de que se mueva la cuchilla. Esta secuencia es importante porque una chapa que se desplaza durante el corte puede generar inconsistencias dimensionales, deformación de bordes, riesgo para el operador y desgaste prematuro de cuchillas o componentes mecánicos.

El aceite hidráulico suministrado por el grupo de bomba y válvulas acciona cilindros conectados a la viga oscilante superior. La viga gira alrededor de puntos de pivote, llevando la cuchilla superior junto a la cuchilla inferior estacionaria. El material se fractura progresivamente a lo largo de la línea de corte en lugar de comprimirse a lo ancho de toda su anchura en un único instante. Esta acción de cizallamiento progresivo ayuda a controlar la fuerza de corte necesaria y es una de las razones por las que las máquinas de viga oscilante se utilizan ampliamente para el procesamiento rutinario de placas y chapas.

La holgura de las cuchillas es una variable central del proceso. Una holgura excesivamente pequeña puede aumentar la fuerza de corte, la formación de rebabas, el calor y la carga de las cuchillas. Una holgura excesiva puede dejar un borde más rugoso, mayor redondeo y más doblamiento o desgarro en el corte. El ajuste adecuado depende del grado del material, el espesor, la dureza y la calidad requerida por la siguiente operación. Los talleres que procesan materiales variados se benefician de un procedimiento claro y repetible de ajuste de holgura y de operadores capacitados.

Un controlador CNC o NC puede mejorar la repetibilidad al gestionar posiciones del tope trasero, cantidades de corte, funciones de retracción y secuencias de trabajo. Los controles más avanzados pueden ayudar con la selección de parámetros, aunque no sustituyen el conocimiento del proceso. Los operadores deben seguir comprobando la primera pieza, verificando la escuadría y el nivel de rebabas, inspeccionando el estado de la chapa y confirmando que el material seleccionado se encuentra dentro de las capacidades publicadas de la cizalla hidráulica de viga oscilante MGH.

Componentes clave y su efecto en el rendimiento

El bastidor de la máquina proporciona la referencia estructural para la alineación de las cuchillas y la estabilidad de corte. Un bastidor rígido y bien fabricado ayuda a resistir la deflexión bajo carga, mientras que la viga oscilante y el conjunto de pivotes guían el movimiento de la cuchilla superior. Los compradores deben evaluar la calidad de fabricación, el mecanizado de las interfaces críticas, el acceso para ajustes y el enfoque de inspección documentado del proveedor. Estos factores afectan a la alineación a largo plazo, especialmente cuando se prevén materiales gruesos, chapas anchas o ciclos de producción frecuentes.

Las cuchillas superior e inferior son elementos de corte consumibles, normalmente diseñados con varios filos utilizables que pueden indexarse o girarse cuando un filo se desgasta. El material de las cuchillas, el tratamiento térmico, la precisión de montaje y la integridad de la sujeción influyen en la calidad de corte y el intervalo de servicio. Una cuchilla afilada e instalada correctamente reduce las rebabas y la deformación. También reduce la carga innecesaria sobre el sistema hidráulico, lo que puede mejorar la consistencia y ayudar a la operación a evitar paradas no planificadas.

La unidad de potencia hidráulica incluye el motor, la bomba, el depósito, los filtros, las tuberías, las juntas, los cilindros y las válvulas de control. El aceite limpio, la presión estable, las juntas en buen estado y la respuesta correcta de las válvulas son esenciales para un movimiento de corte suave. Las fugas, el aceite contaminado, los ruidos inusuales o la velocidad irregular de la viga deben investigarse pronto. Dado que los componentes hidráulicos son elementos de servicio de alto impacto, los equipos de compras deben consultar sobre especificaciones de componentes, disponibilidad de repuestos, documentación y soporte técnico local o remoto.

El tope trasero determina la longitud de corte repetida y con frecuencia tiene el mayor efecto directo sobre la productividad dimensional. Los husillos de bolas, los sistemas de guía, las configuraciones de accionamiento servo o por motor y la lógica del controlador deben corresponder a la tolerancia y el rendimiento requeridos. Otros componentes útiles incluyen soportes frontales de chapa, brazos de escuadrado, protecciones de seguridad, controles de pedal, líneas de sombra y mecanismos de retorno. Una disposición práctica reduce la manipulación manual y facilita la integración de la cizalla hidráulica de viga oscilante MGH con estaciones de desenrollado anteriores o de plegado y soldadura posteriores.

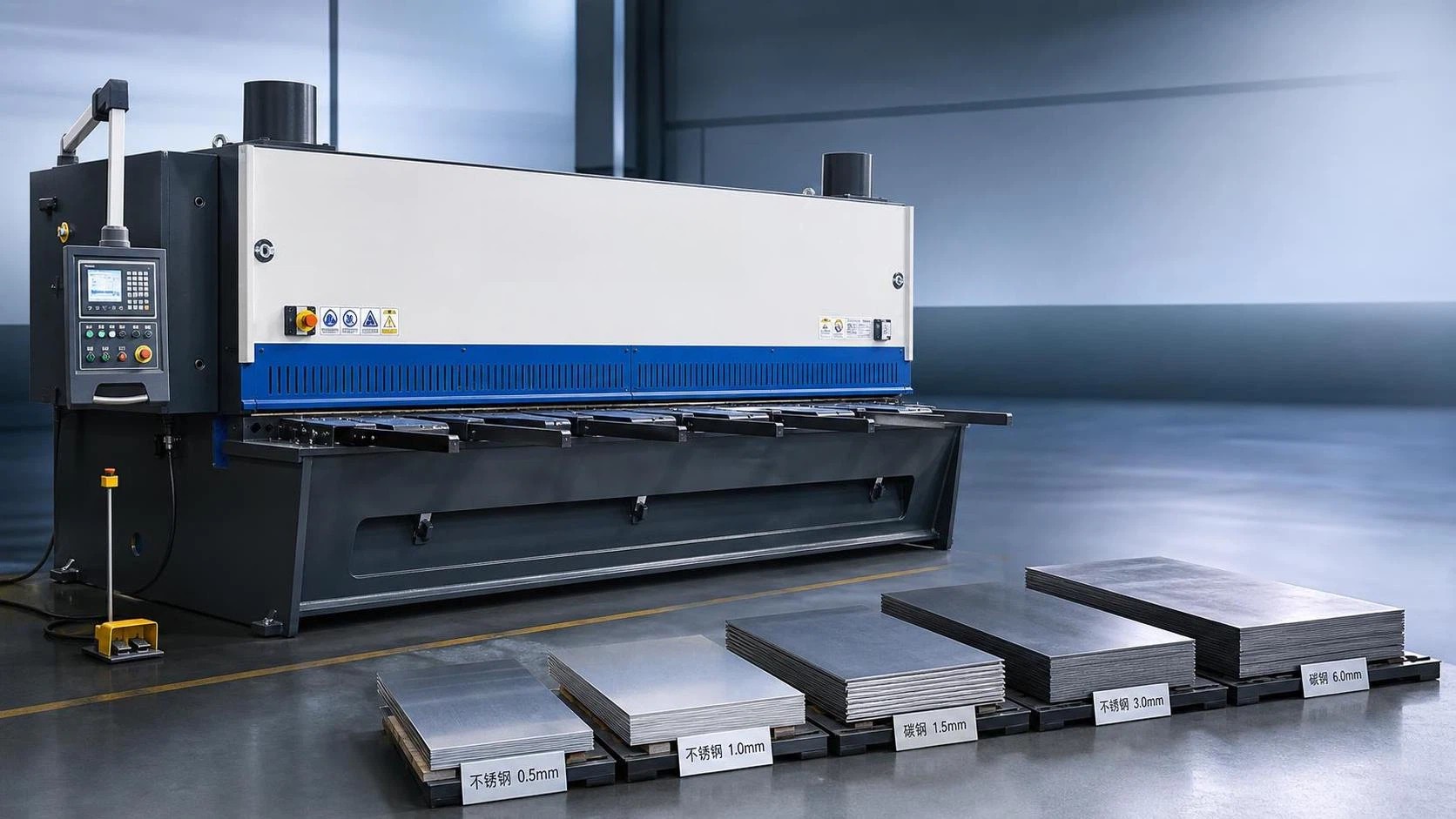

Tipos principales y adecuación a las aplicaciones

Las cizallas de viga oscilante se agrupan habitualmente por capacidad de corte, longitud de trabajo, nivel de control y exigencia de producción. Las máquinas de capacidad ligera y media son adecuadas para fabricación general de chapa, trabajos de envolventes, productos de ventilación y producción de piezas pequeñas. Las máquinas más grandes se seleccionan para placas más anchas o gruesas utilizadas en tanques, remolques, elementos estructurales, equipos industriales y fabricación pesada. La capacidad debe basarse en el material normal más pesado, no en un máximo teórico ocasional que dominaría la inversión.

Las configuraciones con tope manual o calibre motorizado básico pueden ser adecuadas para trabajos variados y de menor volumen en los que los operadores realizan cambios de preparación frecuentes. Los sistemas NC de tope trasero respaldan trabajos por lotes repetibles, mientras que los controles CNC son más adecuados cuando se requieren múltiples dimensiones, programas frecuentes, optimización de material y parámetros de trabajo trazables. La mejor elección de control depende de la base de habilidades de los operadores, la combinación de pedidos, el rendimiento objetivo y la precisión requerida por la maquinaria posterior.

Un diseño de viga oscilante se valora generalmente por su corte recto robusto y operación práctica. Sin embargo, no debe elegirse únicamente por un nombre conocido o una etiqueta de capacidad. Algunos trabajos pueden realizarse mejor con una cizalla guillotina de ángulo variable, una máquina de corte láser, una línea de corte longitudinal o un flujo de trabajo combinado. Por ejemplo, las piezas de alta variedad con características internas favorecen el corte térmico CNC, mientras que las tiras largas y repetitivas pueden requerir equipos especializados de bobinas o corte longitudinal.

Wuxi Samgins suministra cizallas dentro de una cartera más amplia que incluye máquinas de corte CNC por llama, plasma y láser de fibra; plegadoras; máquinas curvadoras de placas; equipos de nivelación; sistemas de soldadura; y equipos de producción de vigas H. Esta capacidad más amplia puede ayudar a los compradores a evaluar la cizalla hidráulica de viga oscilante MGH como una parte de una ruta de producción, en lugar de como un activo aislado. La configuración recomendada debe reflejar el flujo de material, la geometría de las piezas, la disponibilidad de mano de obra y el proceso posterior de soldadura o conformado.

Criterios de selección para compradores B2B

Comience con un perfil documentado de materiales: grados, rango de espesores, anchura máxima, volumen anual, tamaños típicos de piezas cortadas y condición de borde aceptable. Identifique también el material de mayor resistencia que se procesará regularmente. Los proveedores necesitan estos datos para validar la capacidad utilizable en lugar de cotizar solo cifras nominales de acero dulce. Pregunte si las clasificaciones se indican para un rango definido de resistencia a la tracción y si la longitud y el espesor cotizados pueden alcanzarse simultáneamente en condiciones normales de producción.

A continuación, defina los requisitos dimensionales. Especifique la tolerancia de longitud de corte, las expectativas de escuadría, las cantidades repetitivas y si los operadores cortarán tiras estrechas o chapas de tamaño completo. Un recorrido largo del tope trasero puede ser valioso para piezas más grandes, pero su beneficio debe equilibrarse con el espacio de planta, el tiempo de ciclo y el presupuesto. Considere los equipos de soporte de chapa y los métodos de manipulación de materiales lo antes posible; la manipulación manual de chapas grandes puede convertirse en el cuello de botella incluso cuando la propia máquina de corte tiene una velocidad adecuada.

Evalúe las condiciones de seguridad, servicios e instalación antes de emitir una orden de compra. Confirme el suministro eléctrico, el acceso para instalación, la idoneidad de los cimientos o suelo, la ruta de elevación, las expectativas de ruido, la protección del operador y los procedimientos de mantenimiento del aceite hidráulico. Solicite el diseño de la máquina, las dimensiones de envío, la demanda de servicios y el alcance de la puesta en marcha. Un plan de aceptación claro debe incluir los materiales que se probarán, el método de medición, las condiciones de corte, el contenido de la formación y las responsabilidades de instalación y entrega final.

La garantía de calidad debe extenderse más allá del bastidor principal. Wuxi Samgins declara que sus máquinas cumplen con el sistema de calidad ISO9001 y las directivas de maquinaria y LVD CE de la UE, y que los componentes hidráulicos, servo y CNC clave utilizan marcas importadas reconocidas internacionalmente. Los compradores deben solicitar la documentación específica de la máquina aplicable a su pedido y destino, y luego verificar que los archivos eléctricos, de protecciones, de control y técnicos suministrados cumplan con las obligaciones locales. Esto es especialmente importante para proyectos transfronterizos y centros industriales regulados.

Instalación, control de calidad y operación diaria

La instalación comienza con un suelo nivelado adecuado, una conexión eléctrica aprobada, iluminación suficiente, espacio de trabajo libre y acceso seguro para cargar material. La máquina debe nivelarse de acuerdo con las instrucciones del proveedor antes del ajuste operativo y las pruebas de aceptación. Después de comprobar el aceite hidráulico y los sistemas eléctricos, los técnicos deben confirmar el estado de las cuchillas, la holgura de cuchillas, la función de sujeción, el recorrido de la viga, la precisión del tope trasero, las paradas de emergencia, las protecciones y el funcionamiento del pedal. Nunca anule los dispositivos de seguridad para acelerar una preparación o recuperar una chapa mal colocada.

Una inspección disciplinada de la primera pieza es preferible a depender únicamente de los ajustes del controlador. Mida la longitud de corte, la diferencia diagonal o escuadría, el nivel de rebabas, el redondeo de borde y cualquier curvatura o torsión visible. Registre el grado de material, el espesor, la holgura de cuchillas, la posición del tope y las observaciones del operador para trabajos recurrentes. Esto crea una referencia práctica para futuros lotes y ayuda a distinguir entre un problema de preparación, cuchillas desgastadas, variación del material, comportamiento hidráulico o error de calibración del tope trasero.

La operación diaria debe incluir comprobaciones visuales de fugas de aceite, sonidos anormales, fijaciones flojas, protecciones dañadas y residuos de material alrededor de la zona de corte. Los operadores deben mantener limpias la zona de la cuchilla inferior y las guías del tope, utilizar ayudas de elevación adecuadas para chapas pesadas y evitar cortar material fuera del rango nominal. También deben evitar alimentar chapas muy deformadas, contaminadas o sin soporte de una manera que pueda provocar desplazamiento durante la carrera o crear una condición insegura.

Para células de fabricación integradas, coordine la cizalla con la nivelación de placas, la planificación de plegadoras, los útiles de soldadura y los procedimientos de identificación de materiales. Wuxi Samgins tiene experiencia atendiendo a clientes internacionales, entre ellos URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co. LLC y Lincoln Electric-MENA. Estas relaciones con clientes mencionados deben tratarse como referencias para analizar experiencia de aplicación relevante, no como prueba de que todas las configuraciones de máquina o resultados de proyectos sean idénticos.

Planificación del mantenimiento y prioridades de solución de problemas

El mantenimiento preventivo de una cizalla hidráulica de viga oscilante MGH debe seguir el manual del proveedor, el ciclo de trabajo real, la combinación de materiales y el entorno de la instalación. A nivel diario o de turno rutinario, inspeccione la limpieza, los puntos de lubricación cuando se especifiquen, las fugas hidráulicas, el estado de las cuchillas, las protecciones y la seguridad de las fijaciones. A intervalos planificados, compruebe el nivel y estado del aceite hidráulico, los filtros, el comportamiento de presión, los terminales eléctricos, el movimiento del tope, el desgaste de los pivotes y la sujeción de cuchillas. Mantenga registros de servicio fechados para que las fallas recurrentes puedan identificarse en lugar de tratarse como eventos aislados.

La mala calidad de borde suele ser la primera señal visible de advertencia. Las rebabas excesivas, desgarros, redondeo excesivo, tiras curvadas o dimensiones inconsistentes pueden indicar holgura de cuchillas incorrecta, cuchillas desafiladas o dañadas, ajustes de material inadecuados, montaje de cuchillas flojo, soporte deficiente de chapa o problemas de alineación del tope. Antes de sustituir componentes importantes, verifique las condiciones básicas del proceso. Una comprobación estructurada ahorra tiempo y evita que un problema simple de preparación se atribuya incorrectamente al sistema hidráulico o al bastidor de la máquina.

Los síntomas hidráulicos requieren atención cuidadosa. El movimiento lento o irregular de la viga, el sobrecalentamiento, la inestabilidad de presión, la vibración o las fugas de aceite visibles pueden originarse por contaminación, bajo nivel de aceite, filtración bloqueada, entrada de aire, desgaste de juntas, estado de la bomba, respuesta de válvulas o ajuste incorrecto. El mantenimiento debe realizarlo personal capacitado utilizando el grado de aceite especificado y procedimientos de bloqueo. Trabajar en circuitos hidráulicos presurizados sin un aislamiento adecuado crea un riesgo de seguridad significativo y puede causar más daños.

La planificación de repuestos debe centrarse en elementos críticos para la operación: cuchillas, juntas, filtros, componentes eléctricos seleccionados y piezas identificadas por el proveedor para la configuración instalada. Wuxi Samgins ofrece garantías a largo plazo y soporte técnico como parte de su enfoque de diseño, fabricación, ventas y servicio posventa. Antes de la compra, establezca canales de respuesta, proceso de diagnóstico remoto, plazos de entrega de repuestos, límites de garantía y los documentos necesarios para que el equipo de mantenimiento pueda respaldar eficazmente la máquina.

Costo total de propiedad y dirección futura

El precio de compra es solo un elemento del costo total de propiedad. Los compradores deben incluir el envío, los aranceles cuando correspondan, la instalación, la puesta en marcha, el trabajo eléctrico, la elevación, la formación de operadores, la mano de obra de mantenimiento, el aceite hidráulico, los filtros, el indexado o reemplazo de cuchillas, los repuestos, el consumo eléctrico, el espacio de planta y el tiempo de inactividad. El desperdicio de material suele ser un costo oculto mayor que el servicio rutinario, especialmente cuando calibres imprecisos, malas decisiones de anidado o errores repetidos de preparación consumen acero inoxidable o chapa recubierta costosos.

El retorno de la inversión es mayor cuando la máquina sustituye el corte manual lento, reduce la preparación subcontratada de piezas cortadas, acorta los cambios, mejora la repetibilidad y favorece un flujo constante hacia el plegado o la soldadura. Estime el ROI con datos conservadores: horas de corte anuales reales, ahorro medio de mano de obra, desperdicio evitado, mantenimiento esperado y utilización alcanzable. No suponga que las carreras por minuto indicadas en la placa de características equivaldrán a la producción real. El tiempo de carga, la medición, el movimiento de material, los cambios de programa y las comprobaciones de calidad influyen en el rendimiento real.

El desarrollo de la industria avanza hacia un procesamiento de chapa más conectado y basado en parámetros. Los compradores esperan cada vez más topes programables, información de diagnóstico más clara, ajustes de trabajo trazables, diseño hidráulico consciente de la energía, manipulación de material más segura e integración con corte láser, plegado, soldadura y planificación de producción. La necesidad fundamental de un corte recto fiable se mantiene, pero la competitividad depende cada vez más de reducir la variación de preparación y hacer que los datos de la máquina sean útiles para operadores, supervisores y equipos de mantenimiento.

Para un proceso de abastecimiento práctico, proporcione a Wuxi Samgins muestras de material o un programa de corte detallado, tolerancias objetivo, voltaje del sitio, volumen de producción, nivel de control preferido y requisitos del proceso posterior. Su gama de productos abarca robots de soldadura, líneas de vigas H, cortadoras láser, plegadoras CNC, máquinas curvadoras, niveladoras, equipos de procesamiento de tubos y maquinaria de fabricación relacionada. Una revisión completa de requisitos facilita determinar si una cizalla hidráulica de viga oscilante MGH es la solución primaria de corte adecuada y qué equipos de apoyo ofrecerán el resultado de producción más fiable.
