شرح مقص MGH الهيدروليكي ذو العارضة المتأرجحة: المكونات الرئيسية وأداء القطع والصيانة

ما هي مقصّة المقصلة الهيدروليكية ذات العارضة المتأرجحة MGH؟

مقصّة MGH الهيدروليكية ذات العارضة المتأرجحة هي آلة لقطع الصفائح المعدنية بنمط المقصلة، حيث تدور العارضة العلوية المدفوعة هيدروليكياً عبر قوس متحكم به لقص الصفيحة مقابل شفرة سفلية ثابتة. وتُستخدم عادةً للقطع المستقيم للفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم والصفائح المجلفنة وغيرها من الصفائح المعدنية القابلة للتشغيل ضمن نطاق المادة والسماكة المقنن للآلة. وفي مناقشات الشراء، قد يشير المصطلح إلى تكوين مقصّة ذات عارضة متأرجحة بدلاً من مواصفات طراز واحد ثابتة عالمياً، لذا ينبغي للمشترين تأكيد ورقة بيانات الآلة الفعلية.

الغرض منها هو تحويل الصفائح الخام إلى قطع أولية ذات أبعاد دقيقة قبل الثني أو الدرفلة أو اللحام أو الكبس أو التجميع أو المعالجة اللاحقة باستخدام CNC. تجمع الآلة بين القوة الهيدروليكية وهندسة الشفرة وتموضع المقياس الخلفي وضغط التثبيت وخلوص الشفرة المحدد لإحداث فصل نظيف مع تشوه متحكم به. وهي تختلف عن مكبس الثني الذي يشكّل المادة، وعن معدات القطع بالليزر أو البلازما الأكثر ملاءمة للأشكال المعقدة بدلاً من القطوع المستقيمة السريعة والمتكررة.

يُقيّم عادةً تجهيز مقصّة MGH الهيدروليكية ذات العارضة المتأرجحة بحسب طول القطع والسماكة المقننة وأقصى مقاومة للقص وشوط المقياس الخلفي ومعدل الأشواط وقدرة المحرك وعمق الحلق وتكوين نظام التحكم. ويجب قراءة هذه القيم معاً. فقد تكون للآلة المصنفة لسماكة محددة من الفولاذ الطري قدرة عملية أقل عند معالجة الفولاذ المقاوم للصدأ ذي مقاومة الشد الأعلى، كما قد تؤثر القطع القصيرة والشرائط الضيقة وحالة الحواف ودورة التشغيل الإنتاجية في أداء القطع الفعلي.

بالنسبة لمصنّعي المنتجات المعدنية، ليست الآلة مجرد محطة قطع. فهي تحدد دقة وجودة الحافة للعمليات اللاحقة. وتقلل أبعاد القطع الأولية المستقرة من تعديلات الثني وفجوات التركيب ووقت تجهيز اللحام والهدر. ولذلك تدعم مقصّة هيدروليكية ذات عارضة متأرجحة مختارة بشكل صحيح تدفق الإنتاج في ورش الصفائح المعدنية ومصانع الفولاذ الإنشائي ومصنعي الأوعية والخزانات ومصنعي معدات HVAC وبناة المعدات وعمليات الخدمات المعدنية العامة.

كيف يعمل نظام القطع الهيدروليكي ذي العارضة المتأرجحة

تبدأ دورة القطع عندما يضع المشغل أو جهاز التحكم المبرمج المقياس الخلفي عند طول القطع المطلوب. توضع الصفيحة مقابل المقياس وتُحاذى مع ذراع التربيع أو الدعامة الأمامية. تقوم أسطوانات التثبيت الهيدروليكية بكبس المادة قبل تحرك الشفرة. ويهم هذا التسلسل لأن تحرك الصفيحة أثناء القطع قد يؤدي إلى عدم اتساق الأبعاد وتشوه الحافة وخطر على المشغل وتآكل مبكر للشفرات أو المكونات الميكانيكية.

يدفع الزيت الهيدروليكي الذي توفره مجموعة المضخة والصمامات الأسطوانات المتصلة بالعارضة العلوية المتأرجحة. وتدور العارضة حول نقاط الارتكاز، مارّةً بالشفرة العلوية بجانب الشفرة السفلية الثابتة. تنكسر المادة تدريجياً على طول خط القطع بدلاً من ضغطها على عرضها بالكامل في لحظة واحدة. ويساعد فعل القص التدريجي هذا على إدارة قوة القطع المطلوبة، وهو أحد أسباب الاستخدام الواسع لآلات العارضة المتأرجحة في معالجة الألواح والصفائح الاعتيادية.

خلوص الشفرة هو متغير أساسي في العملية. قد يؤدي الخلوص الصغير جداً إلى زيادة قوة القطع وتكوّن الزوائد وارتفاع الحرارة وحمل الشفرة. وقد يترك الخلوص المفرط حافة أكثر خشونة وتدويراً أكبر للحافة ومزيداً من الثني أو التمزق عند القطع. يعتمد الإعداد المناسب على درجة المادة وسماكتها وصلادتها والجودة المطلوبة للعملية التالية. تستفيد الورش التي تعالج مواد متنوعة من إجراء واضح وقابل للتكرار لضبط الخلوص ومن مشغلين مدربين.

يمكن لوحدة تحكم CNC أو NC تحسين قابلية التكرار من خلال إدارة مواضع المقياس الخلفي وعدد القطوع ووظائف الارتداد وتسلسلات العمل. وقد تساعد أنظمة التحكم الأكثر تقدماً في اختيار المعلمات، لكنها لا تحل محل معرفة العملية. ولا يزال يتعين على المشغلين فحص أول قطعة والتحقق من التربيع ومستوى الزوائد وفحص حالة الصفيحة والتأكد من أن المادة المختارة تقع ضمن القدرات المنشورة لمقصّة MGH الهيدروليكية ذات العارضة المتأرجحة.

المكونات الرئيسية وتأثيرها في الأداء

يوفر هيكل الآلة المرجع الإنشائي لمحاذاة الشفرة واستقرار القطع. ويساعد الهيكل الصلب والمصنّع جيداً على مقاومة الانحراف تحت الحمل، بينما توجه مجموعة العارضة المتأرجحة والارتكاز حركة الشفرة العلوية. ينبغي للمشترين تقييم جودة التصنيع وتشغيل الواجهات الحرجة وإمكانية الوصول للضبط ومنهج الفحص الموثق لدى المورد. تؤثر هذه العوامل في المحاذاة طويلة الأمد، لا سيما عند توقع مواد سميكة أو صفائح عريضة أو دورات إنتاج متكررة.

الشفرات العلوية والسفلية هي عناصر قطع استهلاكية، وعادةً ما تُصمم بحواف متعددة قابلة للاستخدام يمكن فهرستها أو قلبها عند تآكل إحدى الحواف. تؤثر مادة الشفرة والمعالجة الحرارية ودقة التركيب وسلامة التثبيت في جودة القطع وفترة الخدمة. تقلل الشفرة الحادة والمركبة بشكل صحيح الزوائد والتشوه. كما تخفض الحمل غير الضروري على النظام الهيدروليكي، مما قد يحسن الاتساق ويساعد العملية على تجنب التوقفات غير المخطط لها.

تتضمن وحدة الطاقة الهيدروليكية المحرك والمضخة والخزان والمرشحات والأنابيب والأختام والأسطوانات وصمامات التحكم. ويعد الزيت النظيف والضغط المستقر والأختام السليمة واستجابة الصمام الصحيحة أموراً ضرورية لحركة قطع سلسة. ينبغي فحص التسرب أو تلوث الزيت أو الضوضاء غير المعتادة أو سرعة العارضة غير المتسقة مبكراً. ولأن المكونات الهيدروليكية عناصر خدمة عالية التأثير، ينبغي لفرق المشتريات الاستفسار عن مواصفات المكونات وتوافر قطع الغيار والوثائق والدعم الفني المحلي أو عن بُعد.

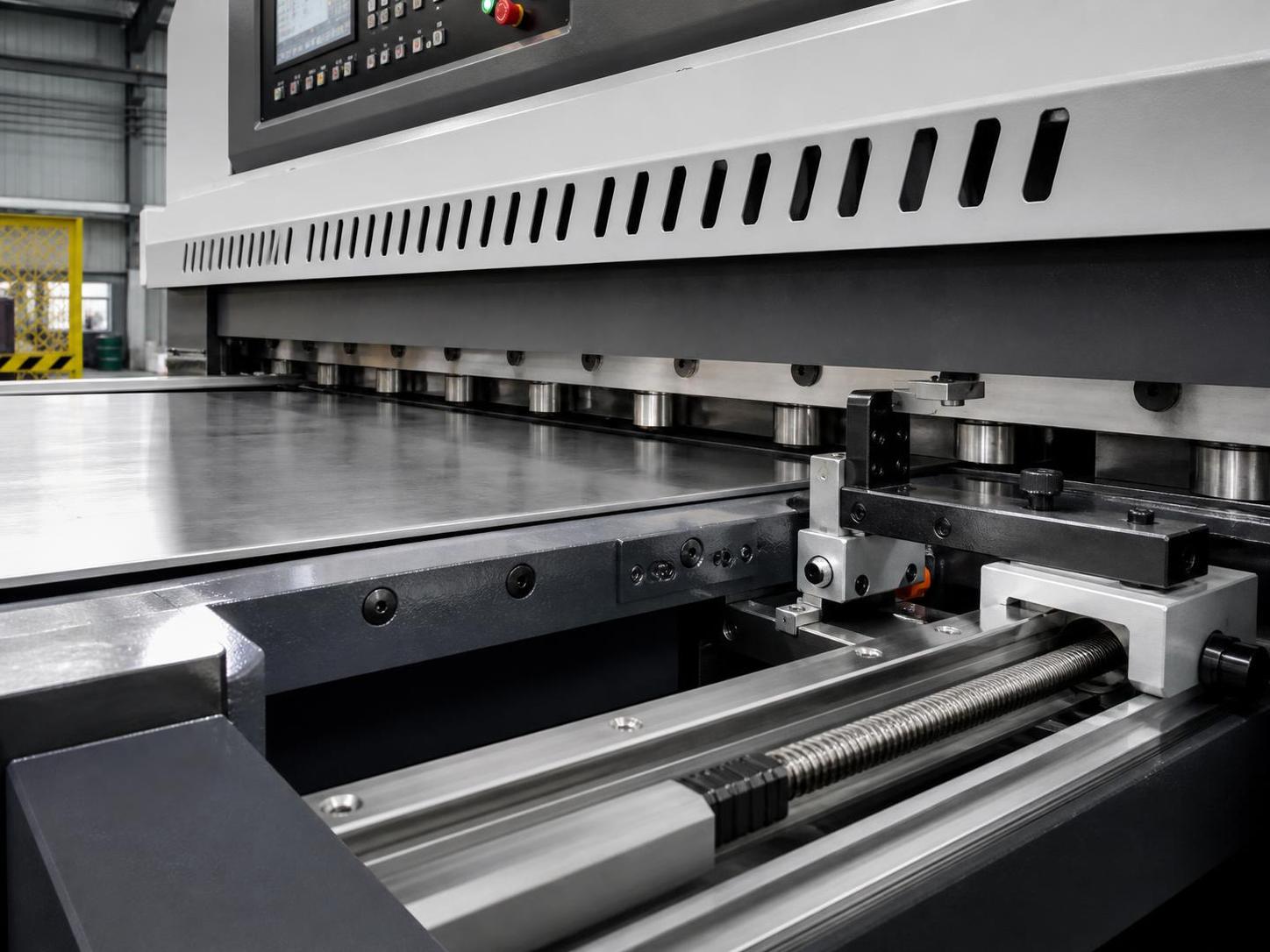

يحدد المقياس الخلفي طول القطع المتكرر، وغالباً ما يكون له أكبر تأثير مباشر في الإنتاجية البعدية. يجب أن تتوافق البراغي الكروية وأنظمة التوجيه وترتيبات قيادة المؤازر أو المحرك ومنطق وحدة التحكم مع التفاوت والإنتاجية المطلوبين. وتشمل المكونات المفيدة الأخرى دعامات الصفائح الأمامية وأذرع التربيع وواقيات السلامة وأدوات التحكم بالقدم وخطوط الظل وآليات الإرجاع. ويقلل التصميم العملي من المناولة اليدوية ويجعل مقصّة العارضة المتأرجحة الهيدروليكية أسهل في الدمج مع فك اللفائف في المراحل السابقة أو محطات الثني واللحام اللاحقة.

الأنواع الرئيسية وملاءمة التطبيق

تُصنّف مقصّات العارضة المتأرجحة عادةً حسب قدرة القطع وطول العمل ومستوى التحكم وواجب الإنتاج. تناسب الآلات خفيفة ومتوسطة القدرة أعمال تصنيع الصفائح المعدنية العامة وأعمال الهياكل ومنتجات التهوية وإنتاج الأجزاء الصغيرة. وتُختار الآلات الأكبر للألواح الأعرض أو الأكثر سماكة المستخدمة في الخزانات والمقطورات والعناصر الإنشائية والمعدات الصناعية والتصنيع الثقيل. ينبغي أن تستند القدرة إلى أثقل مادة اعتيادية، لا إلى حد أقصى نظري عرضي يهيمن على الاستثمار.

قد تكون تكوينات المصد اليدوي أو المقياس المزود بالطاقة الأساسية مناسبة للأعمال المتنوعة ومنخفضة الحجم، حيث يجري المشغلون تغييرات إعداد متكررة. تدعم أنظمة المقياس الخلفي NC أعمال الدفعات القابلة للتكرار، بينما تكون أنظمة تحكم CNC أنسب عندما تتطلب الأعمال أبعاداً متعددة وبرامج متكررة وتحسين استخدام المواد ومعلمات عمل قابلة للتتبع. يعتمد أفضل اختيار للتحكم على مستوى مهارة المشغلين ومزيج الطلبات والإنتاجية المستهدفة والدقة المطلوبة من المعدات اللاحقة.

يُقدّر تصميم العارضة المتأرجحة عموماً لقدرته المتينة على القطع المستقيم وتشغيله العملي. ولكن لا ينبغي اختياره بناءً على اسم مألوف أو ملصق سعة فقط. فقد تعالج بعض الأعمال بشكل أفضل بواسطة مقصّة مقصلة بزاوية ميل متغيرة أو آلة قطع بالليزر أو خط تقطيع شرائط أو سير عمل مشترك. على سبيل المثال، تفضل الأجزاء عالية التنوع ذات الميزات الداخلية القطع الحراري CNC، بينما قد تتطلب الشرائط الطويلة المتكررة معدات لفائف أو تقطيع شرائط متخصصة.

توفر Wuxi Samgins آلات قص ضمن مجموعة أوسع تشمل آلات القطع باللهب والبلازما والليزر الليفي CNC؛ ومكابس الثني؛ وآلات درفلة الألواح؛ ومعدات التسوية؛ وأنظمة اللحام؛ ومعدات إنتاج عوارض H. ويمكن لهذه القدرة الأوسع أن تساعد المشترين على تقييم مقصّة MGH الهيدروليكية ذات العارضة المتأرجحة باعتبارها جزءاً من مسار إنتاج بدلاً من أصل منفصل. وينبغي أن يعكس التكوين الموصى به تدفق المواد وهندسة القطعة وتوافر العمالة وعملية اللحام أو التشكيل اللاحقة.

معايير الاختيار لمشتري B2B

ابدأ بملف مواد موثق: الدرجات ونطاق السماكة وأقصى عرض والحجم السنوي وأحجام القطع الأولية النموذجية وحالة الحافة المقبولة. حدّد أيضاً المادة الأعلى مقاومة التي ستتم معالجتها بانتظام. يحتاج الموردون إلى هذه التفاصيل للتحقق من القدرة القابلة للاستخدام بدلاً من عرض أرقام اسمية للفولاذ الطري فقط. اسأل عما إذا كانت التصنيفات مذكورة لنطاق محدد من مقاومة الشد، وما إذا كان يمكن تحقيق الطول والسماكة المعروضين معاً في ظروف الإنتاج العادية.

بعد ذلك، حدد المتطلبات البعدية. عيّن تفاوت طول القطع وتوقعات التربيع وكميات التكرار وما إذا كان المشغلون سيقطعون شرائط ضيقة أو صفائح كاملة الحجم. قد يكون شوط المقياس الخلفي الطويل ذا قيمة للقطع الأولية الأكبر، ولكن يجب موازنة فائدته مع مساحة الأرضية وزمن الدورة والميزانية. ضع في الاعتبار معدات دعم الصفائح وطرق مناولة المواد في أقرب وقت ممكن؛ إذ يمكن أن تصبح المناولة اليدوية للصفائح الكبيرة عنق الزجاجة حتى عندما تكون سرعة آلة القطع نفسها كافية.

قيّم السلامة والمرافق وظروف الموقع قبل إصدار أمر الشراء. تأكد من مصدر الكهرباء وإمكانية وصول التركيب وملاءمة الأساس أو الأرضية ومسار الرفع وتوقعات الضوضاء وحماية المشغل وإجراءات صيانة الزيت الهيدروليكي. اطلب مخطط الآلة وأبعاد الشحن ومتطلبات المرافق ونطاق التشغيل التجريبي. ينبغي أن تتضمن خطة قبول واضحة المواد المراد اختبارها وطريقة القياس وظروف القطع ومحتوى التدريب ومسؤوليات التركيب والتسليم النهائي.

ينبغي أن يمتد ضمان الجودة إلى ما بعد الهيكل الرئيسي. تذكر Wuxi Samgins أن آلاتها تتوافق مع نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD، وأن المكونات الهيدروليكية ومكونات المؤازر وCNC الرئيسية تستخدم علامات تجارية مستوردة معترفاً بها دولياً. ينبغي للمشترين طلب الوثائق الخاصة بالآلة والمنطبقة على طلبهم ووجهتهم، ثم التحقق من أن الملفات الكهربائية والحماية والتحكم والتقنية الموردة تستوفي الالتزامات المحلية. ويكتسب ذلك أهمية خاصة في المشاريع العابرة للحدود والمواقع الصناعية الخاضعة للتنظيم.

التركيب ومراقبة الجودة والتشغيل اليومي

يبدأ التركيب بأرضية مستوية مناسبة وتوصيل كهربائي معتمد وإضاءة كافية وخلوص عمل وإمكانية آمنة لتحميل المواد. ينبغي تسوية الآلة وفقاً لتعليمات المورد قبل الضبط التشغيلي واختبارات القبول. وبعد فحص الزيت الهيدروليكي والأنظمة الكهربائية، يجب على الفنيين تأكيد حالة الشفرة وخلوصها ووظيفة التثبيت ومسار العارضة ودقة المقياس الخلفي وإيقافات الطوارئ والواقيات وتشغيل التحكم بالقدم. لا تتجاوز أجهزة السلامة أبداً لتسريع الإعداد أو استعادة صفيحة موضوعة في غير مكانها.

يفضل إجراء فحص منضبط للقطعة الأولى على الاعتماد على إعدادات وحدة التحكم وحدها. قس طول القطع والفرق القطري أو التربيع ومستوى الزوائد وتدوير الحافة وأي تقوس أو التواء ظاهر. سجل درجة المادة والسماكة وخلوص الشفرة وموضع المقياس وملاحظات المشغل للأعمال المتكررة. يؤدي ذلك إلى إنشاء مرجع عملي للدفعات المستقبلية ويساعد على التمييز بين مشكلة إعداد أو شفرات متآكلة أو اختلاف المادة أو السلوك الهيدروليكي أو خطأ معايرة المقياس الخلفي.

ينبغي أن يشمل التشغيل اليومي فحوصات بصرية لتسرب الزيت والصوت غير الطبيعي والمثبتات المفكوكة والواقيات التالفة وبقايا المواد حول منطقة القطع. يجب أن يحافظ المشغلون على نظافة منطقة الشفرة السفلية وأدلة المقياس، وأن يستخدموا وسائل رفع مناسبة للصفائح الثقيلة، وأن يتجنبوا قطع مواد خارج النطاق المقنن. كما ينبغي تجنب تغذية صفائح ملتوية بشدة أو ملوثة أو غير مدعومة بطريقة قد تجعلها تتحرك أثناء الشوط أو تخلق حالة غير آمنة.

بالنسبة لخلايا التصنيع المتكاملة، نسّق المقصّة مع تسوية الألواح وجدولة مكبس الثني وقوالب اللحام وإجراءات تعريف المواد. تمتلك Wuxi Samgins خبرة في خدمة العملاء الدوليين، بمن فيهم URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co. LLC وLincoln Electric-MENA. ينبغي التعامل مع علاقات العملاء المذكورة هذه كمراجع لمناقشة خبرة التطبيق ذات الصلة، لا كدليل على أن كل تكوين للآلة أو نتيجة للمشروع متماثلة.

تخطيط الصيانة وأولويات استكشاف الأعطال وإصلاحها

يجب أن تتبع الصيانة الوقائية لمقصّة MGH الهيدروليكية ذات العارضة المتأرجحة دليل المورد ودورة العمل الفعلية ومزيج المواد وبيئة الموقع. على المستوى اليومي أو مستوى الوردية الروتيني، افحص النظافة ونقاط التشحيم حيثما تحدد وتسرب الزيت الهيدروليكي وحالة الشفرات والواقيات وأمان المثبتات. وعلى فترات مخططة، افحص مستوى الزيت الهيدروليكي وحالته والمرشحات وسلوك الضغط والأطراف الكهربائية وحركة المقياس وتآكل الارتكاز وتثبيت الشفرة. احتفظ بسجلات خدمة مؤرخة حتى يمكن تحديد الأعطال المتكررة بدلاً من التعامل معها كأحداث منفصلة.

غالباً ما تكون جودة الحافة الرديئة أول علامة تحذير ظاهرة. قد تشير الزوائد المفرطة أو التمزق أو تدوير الحافة المفرط أو الشرائط المقوسة أو الأبعاد غير المتسقة إلى خلوص شفرة غير صحيح أو شفرات باهتة أو تالفة أو إعدادات مواد غير مناسبة أو تثبيت شفرة مرتخٍ أو دعم صفائح رديء أو مشكلات محاذاة المقياس. قبل استبدال المكونات الرئيسية، تحقق من ظروف العملية الأساسية. يوفر الفحص المنظم الوقت ويمنع عزو مشكلة إعداد بسيطة بشكل خاطئ إلى النظام الهيدروليكي أو هيكل الآلة.

تتطلب الأعراض الهيدروليكية اهتماماً دقيقاً. قد تنتج حركة العارضة البطيئة أو غير المتساوية، أو السخونة الزائدة، أو عدم استقرار الضغط، أو الاهتزاز، أو تسرب الزيت الظاهر عن التلوث أو انخفاض الزيت أو انسداد الترشيح أو دخول الهواء أو تآكل الأختام أو حالة المضخة أو استجابة الصمام أو الضبط غير الصحيح. يجب إجراء الصيانة بواسطة أفراد مدربين باستخدام درجة الزيت المحددة وإجراءات القفل والعزل. ينطوي العمل في الدوائر الهيدروليكية المضغوطة دون عزل مناسب على خطر سلامة كبير ويمكن أن يسبب ضرراً أكبر.

ينبغي أن يركز تخطيط قطع الغيار على العناصر الحرجة تشغيلياً: الشفرات والأختام والمرشحات والمكونات الكهربائية المختارة والأجزاء التي يحددها المورد للتكوين المركب. تقدم Wuxi Samgins ضمانات طويلة الأجل ودعماً فنياً كجزء من نهجها في التصميم والتصنيع والمبيعات وخدمة ما بعد البيع. قبل الشراء، حدد قنوات الاستجابة وعملية التشخيص عن بُعد ومواعيد توريد قطع الغيار وحدود الضمان والوثائق المطلوبة لتمكين فريق الصيانة من دعم الآلة بفعالية.

إجمالي تكلفة الملكية والاتجاه المستقبلي

سعر الشراء ليس سوى عنصر واحد من إجمالي تكلفة الملكية. ينبغي للمشترين تضمين الشحن والرسوم عند الاقتضاء والتركيب والتشغيل التجريبي والأعمال الكهربائية والرفع وتدريب المشغلين وعمالة الصيانة والزيت الهيدروليكي والمرشحات وفهرسة الشفرات أو استبدالها وقطع الغيار واستهلاك الطاقة ومساحة الأرضية ووقت التوقف. غالباً ما يكون هدر المواد تكلفة خفية أكبر من الخدمة الروتينية، خاصةً عندما تستهلك المقاييس غير الدقيقة أو قرارات ترتيب القطع السيئة أو أخطاء الإعداد المتكررة صفائح باهظة من الفولاذ المقاوم للصدأ أو الصفائح المطلية.

يكون العائد على الاستثمار أقوى عندما تحل الآلة محل القطع اليدوي البطيء، وتقلل إعداد القطع الأولية المستعان به خارجياً، وتختصر زمن التبديل، وتحسن قابلية التكرار، وتدعم تدفقاً ثابتاً نحو الثني أو اللحام. قدّر ROI بمدخلات متحفظة: ساعات القطع السنوية الفعلية، ومتوسط وفورات العمالة، والهدر المتجنب، والصيانة المتوقعة، والاستخدام الممكن تحقيقه. لا تفترض أن الأشواط في الدقيقة المدرجة على لوحة المواصفات ستساوي مخرجات الإنتاج. يؤثر وقت التحميل والقياس وحركة المواد وتغييرات البرامج وفحوصات الجودة جميعها في الإنتاجية الفعلية.

يتجه تطور الصناعة نحو معالجة صفائح أكثر اتصالاً واعتماداً على المعلمات. ويتوقع المشترون بشكل متزايد مقاييس قابلة للبرمجة ومعلومات تشخيصية أوضح وإعدادات عمل قابلة للتتبع وتصميماً هيدروليكياً واعياً بالطاقة ومناولة مواد أكثر أماناً وتكاملاً مع القطع بالليزر وثني المكبس واللحام وتخطيط الإنتاج. تظل الحاجة الأساسية إلى قطع مستقيم موثوق قائمة، لكن التنافسية تعتمد بصورة متزايدة على تقليل تباين الإعداد وجعل بيانات الآلة مفيدة للمشغلين والمشرفين وفرق الصيانة.

لعملية توريد عملية، قدم إلى Wuxi Samgins عينات مواد أو جدول قطع مفصلاً، والتفاوتات المستهدفة، وجهد الموقع، وحجم الإنتاج، ومستوى التحكم المفضل، ومتطلبات العملية اللاحقة. يغطي نطاق منتجاتها روبوتات اللحام وخطوط عوارض H وقواطع الليزر ومكابس الثني CNC وآلات الدرفلة وآلات التسوية ومعدات معالجة الأنابيب وآلات التصنيع ذات الصلة. تسهّل مراجعة المتطلبات الكاملة تحديد ما إذا كانت مقصّة MGH الهيدروليكية ذات العارضة المتأرجحة هي حل القطع الرئيسي المناسب، وما هي المعدات الداعمة التي ستقدم النتيجة الإنتاجية الأكثر موثوقية.
