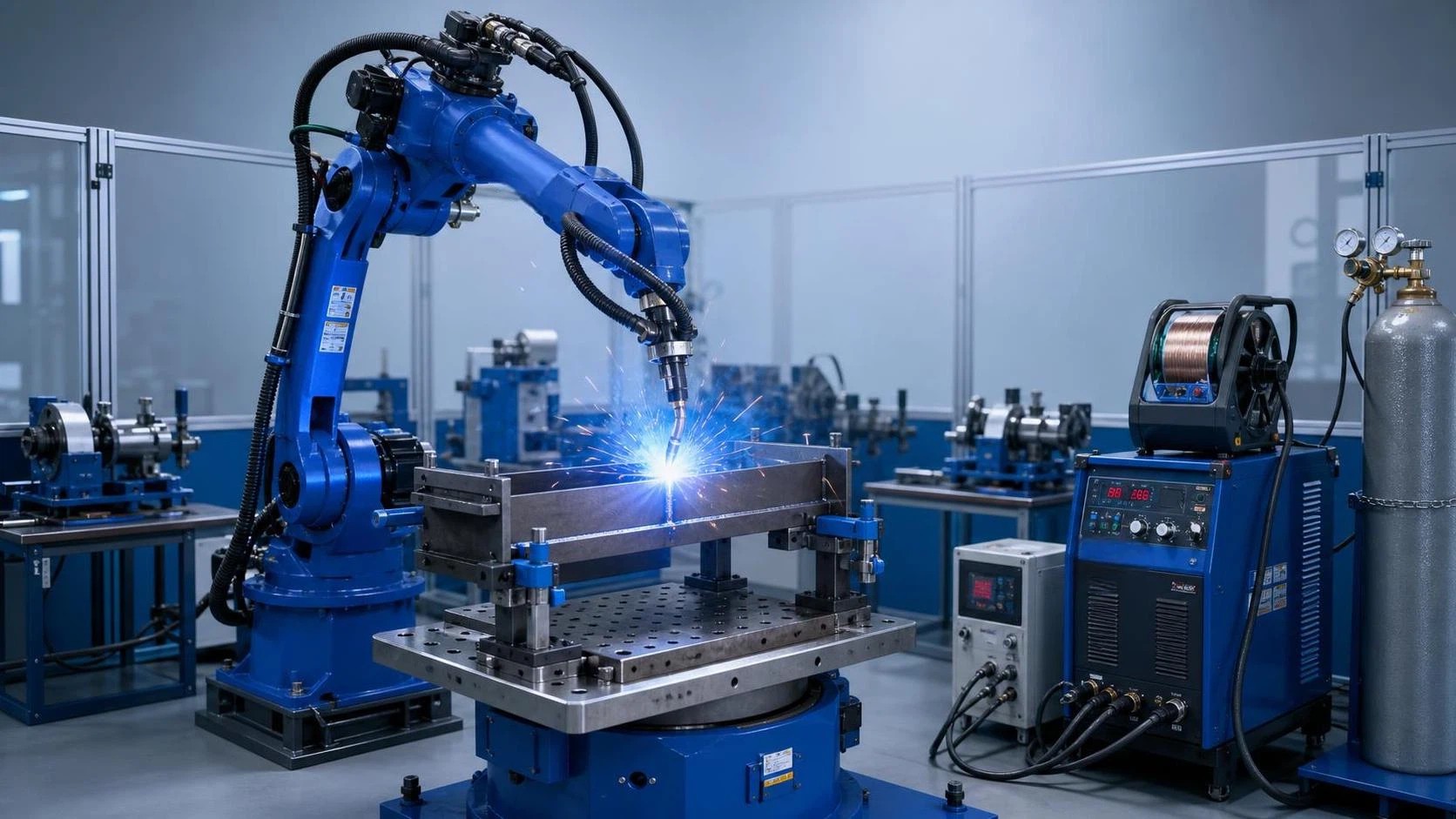

Может ли сварочный робот поддерживать как производственную, так и ремонтную сварку?

Можно ли использовать сварочного робота как для производственной, так и для ремонтной сварки на одном предприятии? Во многих цехах — да, но только если решение принимается с четким пониманием того, чем производственные работы отличаются от ремонтных непосредственно в цехе.

Это различие имеет значение. Производственная сварка строится на повторяемости: стабильной геометрии деталей, фиксированном времени цикла, известных типах соединений и оснастке, которая редко меняется после запуска линии. Ремонтная сварка чаще всего является противоположностью. Детали могут быть деформированы, размеры могут отклоняться, доступ может быть неудобным, а оператору может потребоваться принимать решения в зависимости от расположения трещины, характера износа, деформации или истории предыдущих сварных работ. Робот может поддерживать оба вида работ, но обычно не совершенно одинаковым образом.

Именно здесь многие производители делают неверное предположение. Они представляют себе, что одна роботизированная ячейка автоматически заменит ручную сварку во всех сценариях. На практике вопрос заключается не столько в том, «может ли он выполнять и то и другое?», сколько в том, «какие части ремонтной сварки можно достаточно стандартизировать для автоматизации без создания узких мест или рисков для качества?»

Когда целесообразна общая роботизированная система

Сварочный робот наиболее эффективен, когда ремонтные работы в некоторой степени похожи на производственные. Это происходит чаще, чем многие думают. Например, если предприятие регулярно ремонтирует одни и те же тяжелые сварные конструкции, рамы, кронштейны, участки труб или изготовленные конструкционные компоненты, процесс может быть достаточно повторяемым, чтобы оправдать роботизированную поддержку. Деталь технически является «ремонтной», но место сварки, процесс наплавки, угол наклона горелки и последовательность операций могут оставаться предсказуемыми.

К распространенным примерам относятся доработка повторяющихся дефектов изготовления, наплавка на зонах, подверженных износу, усиление стандартных сборочных единиц или восстановление компонентов, выпускаемых в больших объемах и возвращаемых с эксплуатации в схожем состоянии. В этих случаях от робота не требуется «думать» как квалифицированный сварщик в каждом цикле. От него требуется выполнять известную траекторию в контролируемом технологическом диапазоне.

Предприятия, производящие стальные конструкции, сборки H-балок, рамы оборудования, конструкции, связанные с давлением, или сварные изделия из листового металла, часто сталкиваются с этим пересечением задач. Цеха, уже использующие CNC-резку, оборудование для подготовки кромок, фрезерования, вальцовки и позиционирования, имеют преимущество, поскольку стабильность предшествующих операций делает роботизированную сварку более реалистичной даже для некоторых ремонтных задач.

С чего начинаются сложности

Ремонтную сварку становится сложно автоматизировать, когда состояние детали невозможно достаточно точно предсказать до ее поступления в ячейку. Траектория робота, идеально работающая на новой партии производственных деталей, может оказаться неэффективной для изношенной отливки, деформированной сварной конструкции или компонента, который уже два или три раза ремонтировался вручную.

Для этого есть несколько практических причин:

• Расположение соединения может смещаться за пределы обычных допусков.
• Загрязнение поверхности, старый наплавленный металл или остатки покрытия могут нарушать стабильность дуги.
• Необходимая тепловложенность может различаться от детали к детали.
• Доступ для подвода горелки может быть непостоянным.
• Ремонт может требовать контроля и принятия решений между проходами.

Последний пункт легко упустить из виду. При производственной сварке технологический план обычно фиксируется до начала цикла. При ремонтной сварке последовательность сварки иногда меняется после строжки, шлифования или промежуточного контроля, которые выявляют больше повреждений, чем ожидалось. Роботы не испытывают трудностей с самой сваркой; трудности возникают, когда деталь постоянно меняет правила.

Что делает одного робота подходящим для обеих задач

Если цель состоит в использовании одного и того же роботизированного ресурса для производственной и ремонтной сварки, гибкость должна быть заложена с самого начала. Обычно это означает, что нужно смотреть не только на манипулятор робота, но и на всю ячейку: оснастку, позиционеры, метод программирования, комплект горелки, источник питания, схему безопасности и время переналадки.

Стационарная, высокооптимизированная производственная ячейка может обеспечивать отличную производительность, но быть слишком жесткой для ремонтных работ. Для смешанного использования часто лучше подходит более адаптируемая ячейка. Она может включать модульную оснастку, регулируемые зажимы, программирование с помощью обучающего пульта для быстрых изменений и достаточную рабочую зону для обработки нестандартных деталей. В некоторых случаях функции отслеживания шва или датчики помогают компенсировать вариации деталей, хотя необходимость этого во многом зависит от технологического процесса и диапазона допусков.

Сам процесс сварки также имеет значение. Если в производстве применяется обычная MIG/MAG-сварка конструкций из углеродистой стали, поддержка ремонтных работ тем же процессом может быть относительно практичной. Если ремонт включает наплавку твердых сплавов, восстановление из нескольких материалов, сложные условия корневого прохода или строгий металлургический контроль, система становится более специализированной и может уже не вписываться комфортно в единую стратегию использования робота.

Полезный способ оценить осуществимость

Вместо того чтобы задаваться вопросом, возможна ли роботизированная ремонтная сварка в целом, полезно разделить ремонтные работы на три категории:

Такая простая классификация позволяет избежать значительных бесполезных инвестиций. Если большая часть «ремонта» на вашем предприятии относится к первым двум категориям, общий сварочный робот может быть вполне разумным решением. Если же большая часть относится к третьей категории, принудительная автоматизация может создать больше простоев, чем ценности.

Программирование часто является настоящим узким местом, а не время горения дуги

Многие покупатели сосредотачиваются на грузоподъемности, радиусе действия или скорости сварки. Это важно, но применение в смешанном режиме часто оказывается успешным или неуспешным из-за эффективности программирования. Производственная сварка выигрывает от детальной автономной подготовки и стабильных повторяемых циклов. Ремонтная сварка выигрывает от быстрого редактирования, знакомства оператора с системой и возможности адаптировать траектории без полного пересоздания файла задания.

Именно поэтому некоторые предприятия сохраняют гибридную модель. Робот выполняет предсказуемые производственные работы во время запланированных запусков, а затем переключается на ремонтные задачи в периоды меньшей загрузки, часто используя упрощенные программы или библиотеки шаблонных траекторий. Это лучше всего работает, когда служба технического обслуживания, инженер по сварке и оператор робота действуют согласованно. В противном случае робот будет простаивать в ожидании, пока кто-то отрегулирует оснастку или перепишет последовательность, которую ручной сварщик мог бы выполнить за десять минут.

Другими словами, использование одного робота для производства и ремонта — это не только вопрос оборудования. Это вопрос организации рабочего процесса.

Контроль качества не может быть одинаковым для обоих случаев

Еще одна распространенная ошибка — предполагать, что один и тот же план контроля качества, используемый для производственных сварных швов, автоматически охватит и ремонтные швы. Это не всегда так. Производственные детали обычно следуют аттестованным процедурам, связанным со стабильной подготовкой соединений и повторяемыми точками контроля. Ремонтные работы могут включать дополнительную подготовку, удаление дефектного металла, решения о предварительном подогреве, контроль межслойной температуры или послесварочную обработку, которые различаются в зависимости от состояния компонента и требований к эксплуатации.

Это не означает, что роботизированная ремонтная сварка по умолчанию рискованна. Это означает, что процессу необходимы границы. Какие виды ремонта допускаются в роботизированной ячейке? Какие отклонения размеров приемлемы? В какой момент деталь должна быть направлена на ручной ремонт? Какие сварные швы требуют дополнительного неразрушающего контроля или подтверждения оператором? Эти решения следует принимать до того, как ячейка начнет выполнять смешанные работы, а не после появления проблем с качеством.

Производители, уже работающие в рамках производственных систем, контролируемых по ISO9001, обычно хорошо понимают эту дисциплину. Такой же подход применяется при внедрении роботизированной сварки: стабильность процесса создается не только роботом; она обеспечивается документированной подготовкой, контролем настройки и практикой контроля.

Выбор оборудования должен учитывать всю цепочку изготовления

Робот, используемый как для производственной, так и для ремонтной сварки, редко работает изолированно. На качество деталей, поступающих в ячейку, влияют точность резки, качество скоса кромок, стабильность формовки и дисциплина сборки перед сваркой. Цеха, использующие станки CNC-резки, фрезерное оборудование, кромкофрезерные станки, листогибочные вальцы, системы выравнивания и связанное оборудование для изготовления металлоконструкций, обычно лучше контролируют эти переменные. Такой контроль на предыдущих этапах часто определяет, останется ли роботизированная сварка эффективной или превратится в постоянное устранение неполадок.

Это одна из причин, по которой опытные поставщики оборудования обычно рассматривают предприятие шире, а не рекомендуют робота изолированно. Такие компании, как Wuxi Samgins International Trade Co., Ltd., работающие с автоматическим сварочным оборудованием, системами CNC-резки, станками, оборудованием для производственных линий H-балок и оборудованием для обработки листового металла, как правило, видят проблему интеграции с нескольких сторон. Для покупателя это важно. Правильным решением может быть не более крупный робот, а более качественная подготовка соединений, иная концепция оснастки или более практичный план планирования производственных и ремонтных работ.

Для производителей, ориентированных на экспорт, существует еще один уровень — соответствие оборудования требованиям и стабильность процессов. Там, где применяются требования, связанные с CE, ожидания по безопасности предприятия или документация по качеству, специфичная для заказчика, конструкция роботизированной ячейки и валидация процесса могут требовать более структурированной проверки. Точные требования зависят от рынка назначения, типа продукции и применимых стандартов, поэтому их следует подтверждать в каждом конкретном случае, а не предполагать заранее.

Итак, следует ли одному предприятию использовать одного и того же сварочного робота для обоих видов работ?

Обычно да, если ремонтные работы повторяются, могут быть четко определены и достаточно близки к производственному процессу, чтобы оснастка и программирование не становились ежедневной нагрузкой. Это особенно верно в производственных условиях, где детали не являются полностью случайными и где цех уже достаточно хорошо контролирует предшествующую механическую обработку, резку и сборку перед сваркой.

Вероятно, нет, или по крайней мере не без ограничений, если ремонтная сварка в основном является единичной, обусловленной повреждениями и на каждом этапе зависит от суждения опытного сварщика. В таких случаях робот все еще может очень хорошо поддерживать производственную сварку, тогда как ручные или полуавтоматические методы остаются лучшим выбором для сложного ремонта.

Практический подход заключается в анализе ваших ремонтных заданий, а не только объемов производства. Если один и тот же ремонт возникает каждую неделю, он является кандидатом на роботизированную стандартизацию. Если каждая поврежденная деталь имеет свою историю, сосредоточьте робота на операциях, где повторяемость окупается, и поручите квалифицированным сварщикам работу с исключениями. Обычно именно такой баланс работает на реальных предприятиях.
