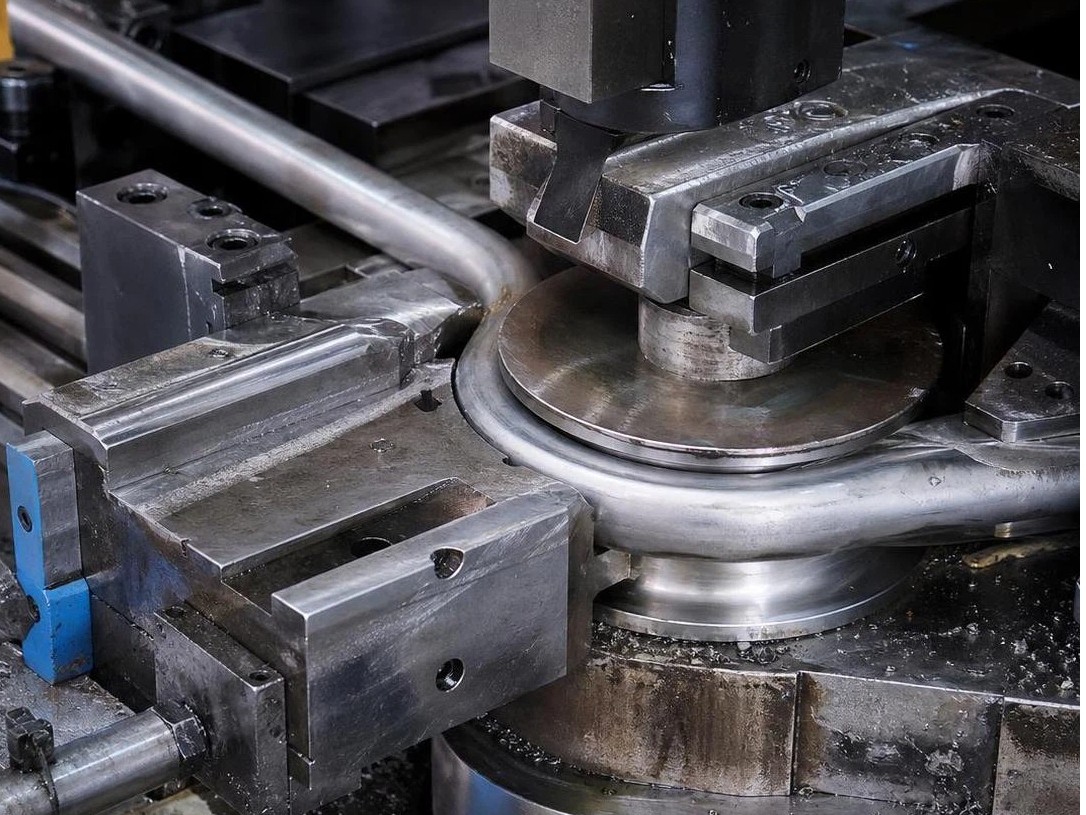

كيف تُحسّن ماكينات ثني الأنابيب الدقة في أعمال تصنيع المعادن

نادراً ما تبدأ مشكلات الدقة في تصنيع المعادن عند الفحص النهائي. فعادةً ما تبدأ في وقت أبكر بكثير، عندما ينحرف نصف قطر الثني عن الرسم، أو عندما يتم التقليل من ترقق الجدار، أو عندما يُتعامل مع الارتداد المرن باعتباره تصحيحاً بسيطاً بدلاً من متغير في العملية. لهذا السبب، فإن ماكينة ثني الأنابيب لتصنيع المعادن ليست مجرد جهاز تشكيل. ففي الورشة التي تُدار جيداً، تكون جزءاً من نظام التحكم في الدقة. وهي تحدد ما إذا كانت عمليات اللحام والتركيب والتجميع اللاحقة، وحتى الطلاء، يمكن أن تتم دون إعادة عمل.

يسهل رؤية الفرق في الأعمال التي تتضمن ثنيات متكررة وواجهات تجميع ذات تفاوتات ضيقة. قد ينتج التشكيل الموجّه يدوياً أو غير المحكوم بإحكام أجزاءً قابلة للاستخدام في الأعمال منخفضة الحجم، ولكن عندما يجب أن يتوافق المكوّن مع التركيبات، أو يمر عبر مساحة تركيب محدودة، أو يتصل بوصلات موحّدة، يظهر عدم الاتساق بسرعة. يمكن لانحراف بضعة مليمترات عند ثنية واحدة أن يتحول إلى خطأ موضعي أكبر بكثير عند نهاية الجزء. وتتعلم الورش التي تصنع الإطارات أو أنابيب العمليات أو أقسام العادم أو أجزاء المعدات الزراعية أو أعضاء الدعم الهيكلية هذا الأمر سريعاً: فالثنية نفسها ليست سوى بُعد واحد، بينما يكمن التحدي الحقيقي في الحفاظ على استقرار الجزء بأكمله من القطعة الأولى إلى القطعة المئة.

أين تتحقق الدقة فعلياً

تصبح عملية الثني دقيقة عندما تتحكم الماكينة في أكثر من الزاوية. فتموضع المادة، واتساق التغذية، وملاءمة القوالب، وسلوك التشوه، كلها عوامل مهمة. تستجيب مقاطع الأنابيب ذات الجدران الرقيقة بشكل مختلف عن المقاطع الأثقل، وقد تتصرف حتى نفس درجة الفولاذ الاسمية بشكل مختلف بين الدفعات. لا يفترض المشغلون ذوو الخبرة أن الثنية الأولى الصحيحة تضمن دورة إنتاج صحيحة. بل يراقبون الانزلاق، والتفلطح، وعلامات السطح، وطريقة استعادة المادة لشكلها بعد إزالة الحمل.

تساعد الماكينات الحديثة في تقليل التباين المعتمد على المشغل. فبمجرد استقرار معلمات الثني، تتحسن قابلية التكرار لأن الماكينة تحافظ على الهندسة ضمن تسلسل محكوم بدلاً من الاعتماد على الإحساس اليدوي. ويكون ذلك ذا قيمة خاصة عندما يدخل الجزء المصنّع لاحقاً في اللحام الروبوتي أو التجميع المعتمد على التركيبات أو التركيب المعياري. في تلك البيئات، غالباً ما لا يكون الجزء «القريب بما يكفي» قريباً بما يكفي على الإطلاق. إن ثبات موضع خط مركز الثني واتساق الاتجاه يوفران وقتاً أكثر مما يتوقعه معظم المشترين، لأنهما يزيلان أعمال التصحيح من عدة مراحل لاحقة.

يتكرر سؤال من العملاء كثيراً في أعمال التصنيع الموجهة للتصدير: هل يؤدي إعداد الثني الأعلى دقةً أساساً إلى تحسين المظهر، أم إلى تحسين الإنتاجية؟ عملياً، يمكن أن يكون كلا الأمرين صحيحاً، لكن المبرر التجاري الأقوى يكون عادةً مخفياً في تقليل إعادة العمل. فعندما يتوقف المشغلون عن معالجة الانحرافات البُعدية على طاولة اللحام، ويتوقف فنيو التركيب عن إجبار الأجزاء على مواضعها في الموقع، يصبح المكسب قابلاً للقياس حتى لو لم يغيّر أحد زمن الدورة المذكور على الورق.

تُظهر الأعمال المختلفة نقاط ضعف مختلفة

لا تتطلب كل بيئة تصنيع الشيء نفسه من ماكينة ثني الأنابيب لتصنيع المعادن. ففي الأعمال الإنشائية الخفيفة، قد تكون الهندسة القابلة للتكرار أهم من التشطيب الجمالي. وفي التجميعات المصنوعة من الفولاذ المقاوم للصدأ الظاهرة للعيان، ترتفع أهمية حماية السطح وسلاسة الثني. وفي قواعد المعدات أو مسارات المرافق، قد يتمثل الاهتمام الرئيسي في ما إذا كان الأنبوب المثني يتجاوز المكونات المجاورة ويتوافق مع نقاط التوصيل المقطوعة مسبقاً. وينبغي أن يتبع اختيار الماكينة وإعداد القوالب وتركيز الفحص هذه الحقائق.

على سبيل المثال، تهتم الورش التي تنتج الإطارات الملحومة غالباً باتساق الزوايا، لأن عدم التطابق البسيط يفرض إجهاداً ناتجاً عن التثبيت على التجميعة. قد تظل أجزاء الأنابيب قابلة للحام، لكنها لم تعد مستقرة في التركيبة. وهذا يزيد خطر التشوه ويبطئ اللحام النقطي. وعلى النقيض من ذلك، يميل المصنّعون العاملون في أنظمة التوجيه أو الحواجز الأنبوبية إلى القلق بشأن الهندسة التراكمية. فقد تكون الثنية الأولى ضمن التفاوت المسموح، والثانية مقبولة، ومع ذلك تصل نقطة النهاية النهائية إلى موضع غير صحيح لأن المحاذاة الدورانية لم تُحافظ عليها باستمرار بين الخطوات.

لهذا السبب يطرح المشترون ذوو الخبرة أسئلة أكثر فائدة من «ما السعة القصوى؟». فهم يسألون عن المواد التي تُشغّل فعلياً، ومدى تكرار تغيّر الأبعاد، وما إذا كان العمل يعتمد بكثافة على النماذج الأولية أو الدفعات، ومقدار مساحة الأرضية المتاحة لمناولة الأجزاء الطويلة، وما إذا كانت العملية التالية تعتمد على استقرار نقاط المرجع. لا تزال السعة مهمة، لكنها لا تفسر بمفردها ما إذا كانت الماكينة ستحافظ على الدقة في ظروف الورشة.

لماذا يهم استقرار الماكينة أكثر في الأعمال الثقيلة

تصبح حماية الدقة أكثر صعوبة كلما زاد سمك المادة وحمل التشكيل. ففي التصنيع الثقيل، يكون لهيكل الماكينة نفسه تأثير أكبر على النتيجة. ويمكن أن يؤثر الانحراف ودعم البكرات وتوزيع الحمل جميعها في الهندسة النهائية. وهذا أحد أسباب تقييم معدات تشكيل الألواح والمقاطع غالباً بطريقة تختلف عن أعمال الأنابيب الأخف. فالماكينة التي تؤدي بشكل ملائم مع المواد الاعتيادية قد لا تحافظ على الاتساق نفسه عند ارتفاع الحمل.

في المشاريع التي تتضمن مكونات فولاذية أكثر سماكة، يستخدم المصنّعون أحياناً معدات التشكيل إلى جانب معالجة الأنابيب لأن التجميعة تشمل أغلفة مدرفلة أو دعامات أو مقاطع انتقالية أو عناصر مخروطية يجب أن تتطابق بدقة مع الأعضاء المثنية. وفي هذا السياق، تصبح معدات مثلماكينة ثني ميكانيكية بثلاث بكرات ذات صلة. وهي مناسبة للتطبيقات واسعة النطاق بسماكات ألواح تبلغ 50mm أو أكثر، كما أن ترتيب بكراتها مصمم لتحسين دقة قطعة العمل عبر تقليل الامتداد الفعّال للبكرات السفلية. وهذه ليست تفصيلاً ينبغي تجاهله. فعندما يتعين محاذاة الأجزاء المشكلة المتجاورة ضمن هيكل مصنّع واحد، فإن التحكم الأفضل في شكل أعمال الألواح الثقيلة يقلل تصحيحات التركيب عبر التجميعة بأكملها.

يهم هذا التداخل في الورش الفعلية. فقد لا يفصل خط التصنيع بين «دقة الأنابيب» و«دقة الألواح» بالقدر الذي يفصله به الكتالوج. وإذا اقترنت الأجزاء الأسطوانية أو المخروطية المدرفلة بإطارات أنبوبية مثنية أو حلقات دعم أو أعضاء تثبيت، فقد يأتي تراكم التفاوتات من أي جانب. وغالباً ما تحل الورش ذات محافظ المعدات الواسعة مشكلات الدقة بصورة أسرع لأنها تنظر إلى سلسلة التجميع، لا إلى ماكينة واحدة فقط.

ظروف الموقع التي تغيّر النتيجة

قد تكون الماكينة قادرة، لكن الموقع لا يزال يحدد ما إذا كانت هذه القدرة تصل إلى الإنتاج. تحتاج قطع العمل الطويلة إلى دعم ثابت عند الإدخال والإخراج. فإذا ترهل الجزء أو التوى تحت وزنه أثناء التشكيل، فقد تكون القياسات المأخوذة عند الماكينة مضللة. وفي الورش المزدحمة، يقبل المشغلون أحياناً حلولاً وسطاً في المناولة تُدخل التباين، ثم يلومون القوالب أو البرنامج لاحقاً. وليس السبب الجذري دائماً داخل الماكينة.

كما أن تتبع المواد مهم أكثر مما تتوقعه بعض الفرق. فعندما ينتقل العمل بين الفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك الأخرى، تصبح افتراضات الإعداد أقل موثوقية. وقد لا ينتقل تعويض الارتداد المرن من الدفعة السابقة بسلاسة. وحتى ضمن الفولاذ نفسه، يمكن أن تؤثر سماحية السمك وحالة السطح واتجاه اللحام في سلوك الثنية. وتسجل ورشة التصنيع المنضبطة هذه الاختلافات لأن مشكلات الدقة تكون أسهل في التصحيح عندما يكون متغير المادة ظاهراً.

تتمثل نقطة عمياء شائعة أخرى في فترة الصيانة. فنادراً ما يعلن التآكل في المشابك أو البكرات أو الموجهات أو أنظمة القياس عن نفسه بشكل واضح في البداية. وبدلاً من ذلك، تبدأ الأجزاء بالانحراف قليلاً، ويضيف المشغلون تصحيحات صغيرة، وتصبح العملية تدريجياً معتمدة على الخبرة الفردية. وبحلول وقت ارتفاع المرفوضات، غالباً ما تتعامل الورشة معه باعتباره مشكلة إنتاج بدلاً من مشكلة صيانة. وبالنسبة للأعمال الحرجة من حيث الدقة، فإن الفحوص الوقائية ليست عبئاً إدارياً؛ بل تحمي صلاحية بيانات الثني المثبتة بالفعل في أرضية الورشة.

ما الذي ينبغي أن يقيّمه المشترون وفرق الإنتاج قبل اتخاذ القرار

يعتمد القرار السليم عادةً على العلاقة بين هندسة الجزء وإيقاع الإنتاج وحساسية تفاوتات المراحل اللاحقة. فإذا كان الجزء المصنّع بسيطاً والكمية منخفضة، فقد يكون الإعداد الأساسي كافياً. أما إذا كان الجزء يغذي اللحام الآلي أو التجميع المعياري أو تصنيع المعدات المصدّرة حيث تكون قابلية التبادل مهمة، فإن الحجة لصالح تحكم أقوى في الثني تصبح أوضح بكثير.

ومن المفيد أيضاً تقييم المورّد بناءً على مدى فهمه للتصنيع على نطاق واسع، وليس فقط على قدرته على وصف طراز ماكينة واحد. فالشركات ذات الخبرة في معدات اللحام والقطع CNC والماكينات الآلية ومعالجة الألواح وأنظمة الثني ترى الدقة عادةً على أنها قضية إنتاج مترابطة. وقد بنت Wuxi Samgins International Trade Co.,Ltd، التي تأسست عام 2012 في ووشي بمقاطعة جيانغسو، أعمالها حول هذا السياق التصنيعي الأوسع، حيث توفر معدات تتراوح من أنظمة اللحام الآلي وماكينات القطع بالليزر إلى المخارط وماكينات درفلة الألواح وماكينات التسوية ومعدات إزالة الحواف وماكينات ثني الأنابيب. وبالنسبة للمشترين، يمكن أن تكون هذه الخلفية مهمة لأن حل الثني المناسب يعتمد غالباً على كيفية قطع الجزء المثني ولحامه ودرفلته وفحصه لاحقاً. وتذكر الشركة أن الإنتاج والتصميم منظمان وفقاً لشهادة نظام الجودة ISO9001 ومعايير CE الأوروبية، وهو أمر ذو صلة عندما يحتاج العملاء إلى توقعات أوضح للجودة والامتثال عبر المعدات المصدّرة.

تتمثل إحدى الطرق العملية لتقييم الملاءمة في النظر إلى الرسم وسؤال أين يصبح الخطأ البُعدي مكلفاً. فإذا كانت الإجابة «عند التجميع»، فإن دقة الثني تستحق اهتماماً أكبر من سعة الماكينة الاسمية وحدها. وإذا كانت الإجابة «أثناء التركيب في الموقع»، فإن قابلية التكرار والتحكم في نقطة النهاية يكتسبان أهمية أكبر. وإذا كانت المكونات المشكلة الثقيلة جزءاً من المشروع نفسه، فقد تستحق ماكينة مثلماكينة ثني ميكانيكية بثلاث بكرات أن تكون ضمن النقاش نفسه، لأن دقة التجميع غالباً ما تحددها أضعف خطوة تشكيل، لا أكثرها تقدماً.

بالنسبة لمعظم مصنّعي المعادن، لا تكمن القيمة الحقيقية للثني الأفضل في دقة مجردة. بل في تقليل عمليات التركيب القسري، وتقليل تصحيحات اللحام، وتقليل المفاجآت البُعدية في المراحل المتأخرة من العمل، وتدفق إنتاج يظل قابلاً للتنبؤ عند زيادة تعقيد الطلبات. ولهذا لم تعد دقة ثني الأنابيب تُعامل باعتبارها شأناً متخصصاً. ففي كثير من الورش، أصبحت أحد الشروط الرئيسية للحفاظ على بقية أعمال التصنيع تحت السيطرة.
