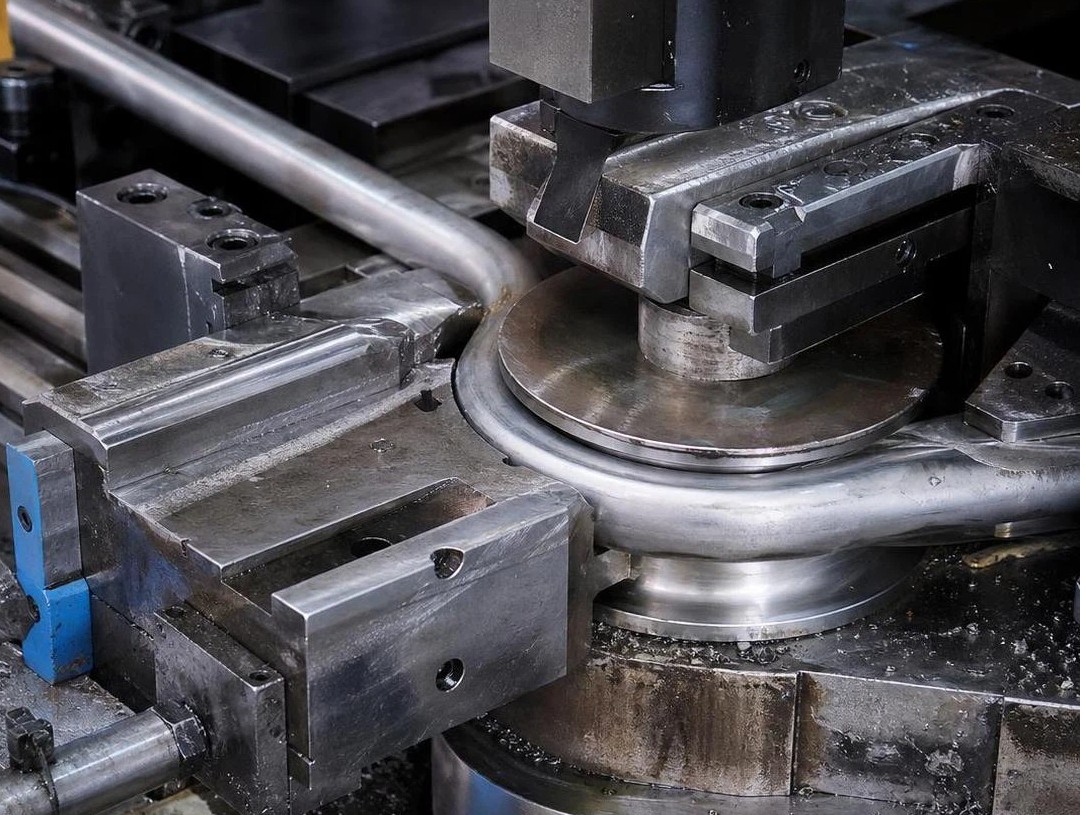

Как трубогибочные станки повышают точность при изготовлении металлоконструкций

Проблемы точности в металлообработке редко начинаются на окончательном контроле. Обычно они возникают гораздо раньше: когда радиус гиба отклоняется от чертежа, когда недооценивается утонение стенки или когда пружинение рассматривается как незначительная корректировка, а не как переменная процесса. Поэтому трубогибочный станок для металлообработки — это не просто формовочное оборудование. В хорошо организованном производстве он является частью системы контроля точности. Он определяет, смогут ли последующие сварка, подгонка, сборка и даже нанесение покрытия выполняться без доработок.

Разница особенно заметна при выполнении работ с повторяющимися гибами и жесткими требованиями к монтажным сопряжениям. Ручная или недостаточно контролируемая гибка может обеспечивать пригодные детали для мелкосерийного производства, однако, когда компонент должен совмещаться с оснасткой, проходить через ограниченное монтажное пространство или соединяться со стандартизированными стыками, несоответствия быстро становятся очевидными. Отклонение в несколько миллиметров в одном гибе может превратиться в гораздо большую ошибку положения к концу детали. Производители рам, технологических трубопроводов, секций выхлопных систем, деталей сельскохозяйственной техники или конструктивных опор быстро усваивают это: сам гиб является лишь одним из размеров, тогда как истинная задача заключается в сохранении стабильности всей детали от первого изделия до сотого.

Где на самом деле достигается точность

Процесс гибки становится точным, когда станок контролирует не только угол. Важны также позиционирование материала, стабильность подачи, соответствие оснастки и особенности деформации. Трубы с тонкими стенками ведут себя иначе, чем более толстостенные профили, и одна и та же номинальная марка стали может по-разному проявлять себя в разных партиях. Опытные операторы не считают, что правильный первый гиб гарантирует правильность всей производственной серии. Они контролируют проскальзывание, овальность, следы на поверхности и восстановление материала после снятия нагрузки.

Современные станки помогают сократить вариативность, зависящую от оператора. После стабилизации параметров гибки повторяемость повышается, поскольку станок поддерживает геометрию в контролируемой последовательности, а не полагается на ручное ощущение. Это особенно ценно, когда изготовленная деталь далее поступает на роботизированную сварку, сборку с использованием оснастки или модульный монтаж. В таких условиях деталь, которая «почти подходит», зачастую вовсе не подходит. Стабильное положение центральной линии гиба и воспроизводимая ориентация экономят больше времени, чем ожидает большинство покупателей, поскольку исключают корректирующие операции на нескольких последующих этапах.

Один вопрос клиентов часто возникает в экспортно-ориентированном производстве: повышает ли более точная система гибки главным образом внешний вид или производительность? На практике верны оба утверждения, но более весомое экономическое обоснование обычно скрыто в сокращении доработок. Когда операторы перестают устранять размерные отклонения на сварочном столе, а монтажники перестают принудительно устанавливать детали на объекте, выгода становится измеримой, даже если заявленное время цикла на бумаге не меняется.

Разные задачи выявляют разные слабые стороны

Не каждая производственная среда предъявляет одинаковые требования к трубогибочному станку для металлообработки. В легких конструкциях повторяемая геометрия может быть важнее косметического качества поверхности. В видимых конструкциях из нержавеющей стали защита поверхности и плавность гиба приобретают большее значение. В опорных рамах оборудования или системах прокладки коммуникаций основной проблемой может быть то, обеспечит ли изогнутая труба зазор относительно соседних компонентов и соединение с заранее вырезанными точками подключения. Выбор станка, настройка оснастки и фокус контроля должны соответствовать этим условиям.

Например, производители сварных рам часто уделяют особое внимание угловой стабильности, поскольку даже небольшое несоответствие создает напряжение от зажимов в сборке. Трубчатые детали могут по-прежнему поддаваться сварке, но они уже не сохраняют нейтральное положение в оснастке. Это повышает риск деформации и замедляет прихватку. Напротив, изготовители систем трассировки или трубчатых защитных ограждений обычно обеспокоены накоплением геометрических отклонений. Первый гиб может находиться в пределах допуска, второй быть приемлемым, однако конечная точка оказывается смещенной, поскольку вращательная ориентация не поддерживалась стабильно между операциями.

Именно поэтому опытные покупатели задают более полезные вопросы, чем «Какова максимальная производительность?». Они спрашивают, какие материалы фактически обрабатываются, как часто меняются размеры, преобладают ли прототипные или серийные работы, сколько производственной площади доступно для работы с длинными деталями и зависит ли следующий процесс от стабильности базовых поверхностей. Производительность по-прежнему важна, но сама по себе она не показывает, сможет ли станок поддерживать точность в условиях производства.

Почему стабильность станка важнее при обработке более тяжелых заготовок

Сохранение точности становится сложнее по мере увеличения толщины материала и формовочной нагрузки. В тяжелом производстве сама конструкция станка сильнее влияет на результат. Прогиб, опора роликов и распределение нагрузки могут воздействовать на итоговую геометрию. Это одна из причин, по которой оборудование для гибки листа и профиля часто оценивается иначе, чем оборудование для работы с легкими трубами. Станок, который удовлетворительно работает с обычным материалом, может не сохранять такую же стабильность при повышении нагрузки.

В проектах с более толстыми стальными компонентами производители иногда используют формовочное оборудование наряду с обработкой труб, поскольку сборка включает вальцованные обечайки, опоры, переходные секции или конические элементы, которые должны точно соответствовать изогнутым элементам. В этом контексте актуальным становится такое оборудование, как Механизированный гибочный станок с 3 роликами. Он подходит для крупномасштабных задач с толщиной листа 50mm и более, а его расположение роликов предназначено для повышения точности заготовки за счет уменьшения эффективного пролета нижних роликов. Это важная деталь. Когда соседние формованные детали должны совмещаться в единой сварной конструкции, более точный контроль формы при обработке толстого листа уменьшает объем корректировок при подгонке во всей сборке.

Это сочетание процессов важно в реальных мастерских. Производственная линия может не разделять «точность труб» и «точность листа» столь четко, как это делает каталог. Если вальцованные цилиндрические или конические детали соединяются с изогнутыми трубчатыми рамами, опорными кольцами или монтажными элементами, накопление допусков может происходить с любой стороны. Предприятия с широким парком оборудования часто быстрее решают проблемы точности, поскольку рассматривают всю цепочку сборки, а не только один станок.

Условия на площадке, которые меняют результат

Станок может обладать необходимыми возможностями, но именно условия на площадке определяют, будут ли эти возможности реализованы в производстве. Длинные заготовки нуждаются в стабильной поддержке на входе и выходе. Если деталь провисает или скручивается под собственным весом во время формовки, измерения, выполненные у станка, могут вводить в заблуждение. В тесных мастерских операторы иногда идут на компромиссы при перемещении деталей, что вносит вариативность, а затем обвиняют оснастку или программу. Первопричина не всегда находится внутри станка.

Прослеживаемость материала также важнее, чем предполагают некоторые команды. Когда в работе используются углеродистая сталь, нержавеющая сталь и другие сплавы, допущения при настройке становятся менее надежными. Компенсация пружинения для предыдущей партии может не переноситься на следующую без изменений. Даже для стали допуск по толщине, состояние поверхности и ориентация шва могут влиять на поведение гиба. Дисциплинированное производственное предприятие фиксирует эти различия, поскольку проблемы точности легче исправить, когда переменная материала видима.

Еще одной распространенной слепой зоной является интервал технического обслуживания. Износ зажимов, роликов, направляющих или измерительных систем редко сразу проявляется явно. Вместо этого детали начинают слегка отклоняться, операторы вносят небольшие корректировки, и процесс постепенно начинает зависеть от индивидуального опыта. К тому времени, когда растет количество брака, предприятие часто считает это производственной проблемой, а не проблемой обслуживания. Для работ, критичных к точности, профилактические проверки — не административная нагрузка; они защищают достоверность данных гибки, уже подтвержденных в цехе.

Что покупателям и производственным командам следует оценить перед принятием решения

Обоснованное решение обычно основывается на взаимосвязи между геометрией детали, производственным ритмом и чувствительностью последующих операций к допускам. Если изготовленная деталь проста, а объем невелик, базовой конфигурации может быть достаточно. Если деталь поступает на автоматизированную сварку, модульную сборку или изготовление экспортного оборудования, где важна взаимозаменяемость, аргументы в пользу более строгого контроля гибки становятся гораздо убедительнее.

Также полезно оценивать поставщика по тому, насколько широко он понимает производство, а не только по его способности описать одну модель станка. Компании с опытом в области сварочного оборудования, CNC-резки, станков, обработки листа и систем гибки обычно рассматривают точность как взаимосвязанную производственную задачу. Wuxi Samgins International Trade Co.,Ltd, основанная в 2012 году в городе Уси, провинция Цзянсу, строит свой бизнес на таком широком производственном контексте, поставляя оборудование от автоматических сварочных систем и станков лазерной резки до токарных станков, листогибочных вальцов, правильных машин, оборудования для удаления заусенцев и трубогибочных станков. Для покупателей такой опыт может быть важен, поскольку правильное решение для гибки часто зависит от того, как изогнутая деталь затем режется, сваривается, вальцуется и контролируется. Компания заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами EU CE, что важно, когда клиентам требуются более четкие ожидания в отношении качества и соответствия экспортируемого оборудования.

Один из практических способов оценить соответствие — посмотреть на чертеж и спросить, на каком этапе размерная ошибка становится дорогостоящей. Если ответ — «при сборке», то точности гибки следует уделять больше внимания, чем одной лишь номинальной производительности станка. Если ответ — «при монтаже на объекте», то повторяемость и контроль конечной точки имеют еще большее значение. А если в тот же проект входят более тяжелые формованные компоненты, такой станок, как Механизированный гибочный станок с 3 роликами, может быть частью того же обсуждения, поскольку точность сборки часто ограничивается самым слабым этапом формовки, а не самым совершенным.

Для большинства производителей металлоконструкций реальная ценность более качественной гибки заключается не в абстрактной точности. Это меньше принудительных подгонок, меньше сварочных корректировок, меньше размерных неожиданностей на поздних этапах работы и более предсказуемый производственный поток при росте сложности заказов. Именно поэтому точность гибки труб больше не считается узкоспециализированной задачей. Во многих цехах она стала одним из главных условий сохранения контроля над остальным производством.
