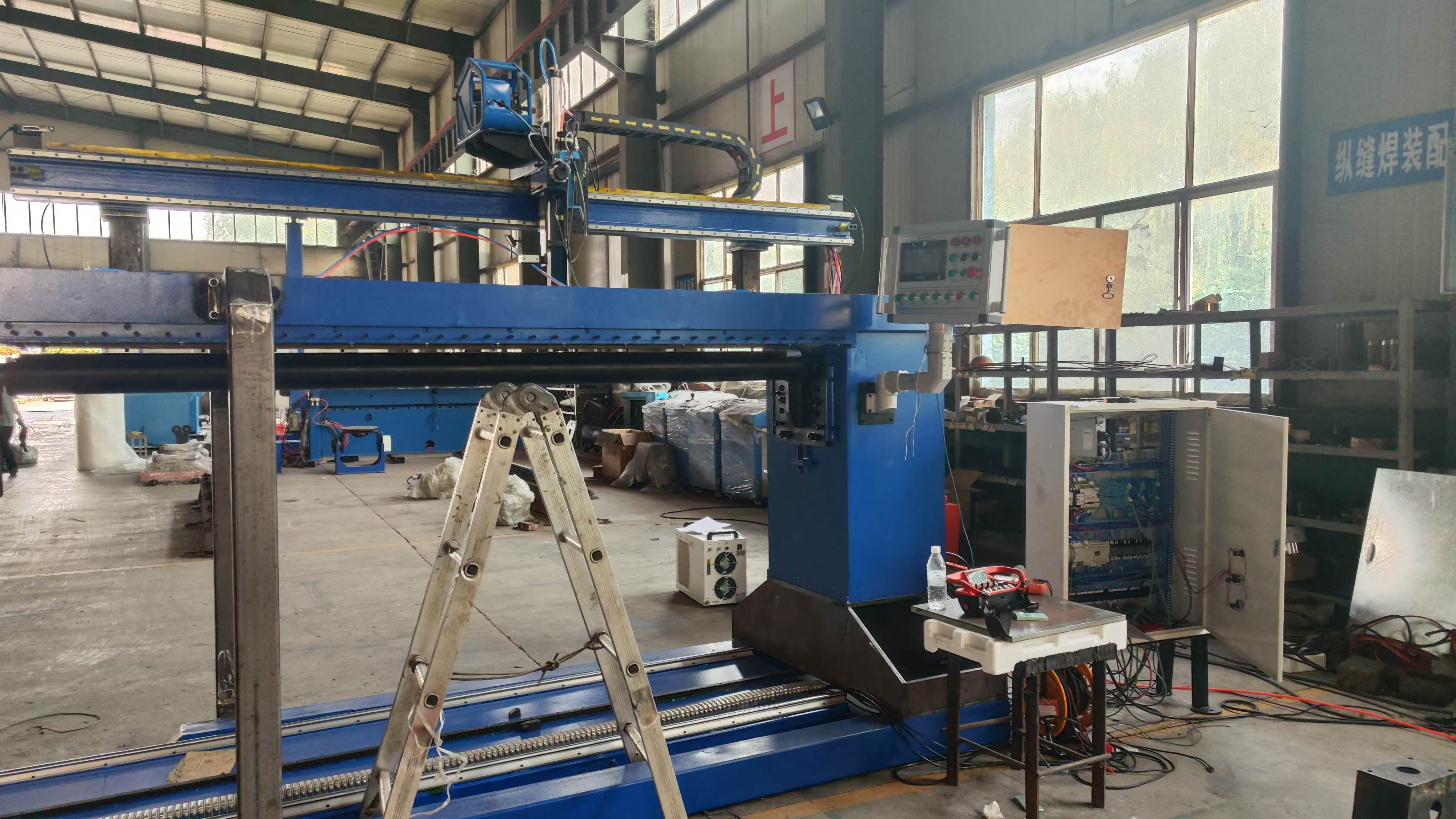

عيوب لحام الدرز الطولي: الأسباب والحلول العملية

نادراً ما يبدأ لحام الدرز الطولي الرديء بفشل دراماتيكي. وغالباً ما تكون علامات التحذير عادية: خرزة لحام تنحرف قليلاً عن المركز، أو تقعر متقطع قرب نقاط التثبيت المؤقت، أو مسامية لا تظهر إلا بعد الطلاء، أو درز يجتاز الفحص البصري لكنه يتشوه بما يكفي لإحداث مشكلات في خطوة التصنيع التالية. في تصنيع الآلات ومعالجة المعادن، تهم هذه العيوب الصغيرة لأن الدرز يقع عادةً على طول خط هيكلي أو حد فاصل للضغط أو سطح خارجي ظاهر. وما إن تنخفض جودة اللحام، حتى تتراجع القوة والمظهر وكفاءة العمليات اللاحقة معاً.

تكمن الصعوبة العملية في أن المشغلين غالباً ما يعاملون العيوب المتشابهة ظاهرياً كما لو كانت ناتجة عن السبب نفسه. لكنها ليست كذلك. فالدرز في غلاف فولاذي رقيق يتصرف بشكل مختلف عن الدرز في قطاع مدرفل ثقيل، حتى عند لحام كليهما باستخدام معدات أوتوماتيكية. إذ إن هندسة الوصلة، وحالة الصفيحة، ونطاق مدخلات الحرارة، وظروف التقييد، وطريقة المناولة، كلها تغيّر المعنى الحقيقي لكلمة «مستقر». ولهذا يتطلب استكشاف مشكلات لحام الدرز الطولي وإصلاحها النظر إلى ظروف الإنتاج الكاملة، وليس إلى القوس الكهربائي وحده.

من أين تبدأ العيوب عادةً

لا تزال الملاءمة الرديئة للوصلة هي نقطة البداية الأكثر شيوعاً. فعلى الورق، قد يكون الأخدود صحيحاً وقد تكون معلمات اللحام مؤهلة بالفعل. لكن على أرضية الورشة، غالباً ما تفتح الوصلة الطولية وتنغلق على امتداد طولها لأن الصفيحة لم تُدرْفَل بالتساوي، أو لأن الحواف جُهزت باستقامة غير متسقة، أو لأن ضغط التثبيت طُبق في نقاط قوية قليلة بدلاً من توزيعه بانتظام. وعند حدوث ذلك، يُطلب من الماكينة سد فجوة متغيرة بإعدادات ثابتة. وقد تكون النتيجة نقص الانصهار في المقاطع الضيقة وزيادة التعزيز أو الاحتراق النافذ في المقاطع المفتوحة.

ويظهر ذلك بوضوح خاصةً في قطع العمل الطويلة التي تُعالج على دفعات. فإذا فحص أحد المشغلين بداية الوصلة ونهايتها فقط، فقد ينحرف الجزء الأوسط عن التفاوت المسموح به. وفي كثير من الورش، لا يكون التحسين الأسرع هو مصدر طاقة جديد، بل إعداد حواف أفضل وفحص أكثر انضباطاً للملاءمة قبل بدء القوس. إن الاستقامة واتساق الفجوة ومواضع التثبيت المؤقت تفاصيل مملة، لكنها تمنع نسبة كبيرة من إعادة العمل.

تُعد حالة السطح المسألة التالية التي يُستهان بها. فالزيت وقشور الدرفلة وبقايا البرايمر والرطوبة والصدأ الناعم لا تُحدث دائماً عيوباً واضحة فوراً. فقد تتشكل خرزة اللحام بصورة مقبولة، لكن المسامية الداخلية أو عدم استقرار التناثر قد يظهران بشكل متقطع، مما يزيد صعوبة تشخيص المشكلة. وفي الإنتاج الآلي، غالباً ما تُعزى العيوب المتقطعة أولاً إلى تغذية السلك أو غاز الحماية. وقد يكون ذلك صحيحاً أحياناً. لكن عندما تعمل مجموعة المعلمات نفسها مع دفعة وتفشل مع أخرى، ينبغي فحص سطح المادة قبل تغيير نافذة العملية بالكامل.

درزات الصفائح الرقيقة تحتاج إلى منظور مختلف

في المكونات ذات السماكة الرقيقة، لا يتمثل العدو الحقيقي في التحكم بالاختراق فقط، بل في تراكم الحرارة على امتداد الطول. قد يضبط المشغلون اللحام جيداً في البداية، ثم يرون التشوه يتزايد تدريجياً مع تقدم الدرز. وقد يكون العيب الظاهر تموجاً أو عدم تطابق أو انكماشاً عند الحافة بدلاً من التشقق التقليدي. وفي هذه الظروف، يمكن لخرزة سليمة تقنياً أن تظل عيباً إنتاجياً لأن القطعة لم تعد تلائم المحطة التالية.

ولهذا يجب تقييم جودة الدرز في تصنيع الصفائح المعدنية إلى جانب متطلبات التشكيل والتجميع. فقد تعالج الورشة التي تنتج الأغلفة أو الحوامل أو أقسام مجاري الهواء أو أغطية الماكينات جزءاً من مشكلة اللحام في المراحل السابقة عبر التحكم في كيفية ثني الصفيحة ودعمها قبل اللحام. وإذا وصلت القطعة بإجهادات متبقية من التشكيل، فسيكشفها اللحام. وفي بعض خطوط التصنيع، يرتبط دقة الثني واستقرار الدرز ارتباطاً أوثق مما تتوقعه الفرق. إن المعدات المستخدمة للتشكيل المسبق، بما في ذلكمكبس ثني CNC متزامن بقضيب التواء، تؤثر في مدى تلاقي الحواف بالتساوي وإمكانية لحام الدرز ضمن نافذة معلمات ضيقة وقابلة للتكرار.

بالنسبة إلى المقاطع الرقيقة، تشمل الحلول العملية عادةً إحكام التحكم في التثبيت، وتقليل فواصل التثبيت المؤقت في الأماكن التي يميل فيها التشوه إلى سحب الوصلة، ومراجعة المعلمات مع التركيز على مدخلات الحرارة عبر المسافة بدلاً من مظهر الخرزة في نقطة واحدة فقط. وإذا كانت الحماية مستقرة والسطح نظيفاً، لكن الدرز لا يزال يُظهر سلوك انصهار غير منتظم، فافحص تقييد القطعة والتراكم الحراري قبل افتراض وجود مشكلة في المواد الاستهلاكية.

تفشل المقاطع الثقيلة لأسباب مختلفة

عندما تكون قطعة العمل أكثر سماكة، يتغير النقاش. فعيوب لحام الدرز الطولي في الأسطوانات ذات الجدران السميكة أو العناصر الإنشائية أو هياكل الماكينات ترتبط غالباً باتساق الاختراق وانصهار الجدار الجانبي وإجهاد الانكماش عبر مقطع أكبر. وقد لا يظهر العيب على السطح إطلاقاً. فقد تبدو الخرزة مقبولة مع بقاء انصهار غير مكتمل عند الجذر، لأن إعداد الوصلة أو موضع الشعلة أو سرعة الحركة كان غير مناسب قليلاً للحالة الفعلية للأخدود.

في هذه الأعمال، يزيد المشغلون أحياناً التيار «لضمان الاختراق»، لكن الحرارة الأعلى وحدها لا تصحح ضعف الوصول إلى الوصلة أو سوء المحاذاة. بل قد توسع المنطقة المتأثرة بالحرارة، وتزيد التشوه، وتخلق مشكلة تنظيف أصعب دون معالجة السبب الجذري. وإذا اختلف وجه الأخدود على امتداد الدرز، يصبح تتبع الشعلة واستقرار زاوية العمل أمرين حاسمين. تساعد معدات اللحام الآلية، ولكن فقط عندما يكون تقديم الدرز إلى الماكينة متسقاً بما يكفي لتكون الأتمتة ذات معنى.

من الفحوصات الميدانية المفيدة مقارنة موضع العيب بتغيرات التقييد. فإذا استمرت التشققات أو مشكلات الانصهار في الظهور قرب ألسنة النهاية أو الدعامات القوية أو تجمعات نقاط التثبيت أو نقاط التوقف والبدء، فقد تكون المشكلة تركيز إجهاد موضعي أو تقنية إعادة بدء رديئة بدلاً من فشل عام في المعلمات. وهذا التمييز مهم، لأن الخط بأكمله قد يُعاد ضبطه لحل مشكلة مناولة موضعية في الأصل.

ما الذي تخبرك به ظروف الموقع بصمت

يُشخّص كثير من عيوب الدرز على أنها عدم استقرار في العملية، بينما تكون البيئة جزءاً من المشكلة. فقد تؤثر تيارات الهواء حول المحطة الآلية في غاز الحماية. وقد يؤثر توجيه الكابلات الرديء في استقرار القوس. كما أن التأريض غير المتسق في المشغولات الطويلة قد يخلق سلوكاً متقلباً يصفه المشغلون بشكل مبهم بأنه «الدرز خشن اليوم». وأحياناً تتجاهل الورش ذات الإنتاج الكبير الصيانة الأساسية لأن الخط لا يزال يعمل. ففوهات التلامس البالية والبطانات غير المحاذاة وبكرات القيادة الملوثة لا توقف الإنتاج دائماً، لكنها غالباً ما تظهر أولاً كعيوب صغيرة في الدرز.

وينطبق الأمر نفسه على مناولة قطع العمل. فإذا نُقلت قطعة طويلة بعنف بعد التثبيت المؤقت، يمكن أن تتحرك الوصلة بما يكفي لإحداث عدم تطابق موضعي حتى لو كانت التركيبات نفسها دقيقة. وهذا شائع في الأماكن التي تفصل فيها عمليات القطع والدرفلة واللحام والتشطيب عمليات نقل يدوية. ويجب أن يتتبع روتين استكشاف الأعطال السليم القطعة عبر نقاط التسليم هذه.

لماذا تظل الدقة في المراحل السابقة مهمة

ترى الشركات التي تورّد معدات اللحام وتشغيل المعادن في أسواق مختلفة النمط نفسه عادةً: يطلب العملاء لحاماً أفضل، لكن عدم الاستقرار يبدأ غالباً قبل محطة اللحام. فجودة تفريز الحواف وتعامد القطع واستواء الصفيحة وقابلية تكرار التشكيل تحدد مقدار التعويض الذي يجب أن يمتصه جهاز اللحام أو الروبوت. تعمل Wuxi Samgins International Trade Co.,Ltd في مجالات معدات اللحام الأوتوماتيكية، وماكينات القطع CNC، وماكينات التفريز، ومكابس الثني، والمخارط، وروبوتات اللحام، وماكينات القطع بالليزر، ومعدات خطوط إنتاج العوارض H، وآلات التصنيع ذات الصلة، ولذلك نادراً ما تكون مشكلة الدرز معزولة في فئة واحدة من الماكينات. عملياً، تصبح الوصلة الطولية أسهل في التحكم عندما يُتعامل مع القطع وإعداد الحواف والتشكيل كأجزاء من سلسلة الجودة نفسها.

يسهل إغفال هذه النقطة في الورش ذات الإنتاج المختلط. إذ يركز فريق على الدقة البعدية، وآخر على ترسيب اللحام، وآخر على التجميع النهائي. ومع ذلك، يسجل الدرز الأثر التراكمي للثلاثة جميعاً. فالقطعة التي ثُنيت بتعويض غير متساوٍ أو تصل بتلامس حواف غير متسق تطلب من نظام اللحام تصحيح هندسة كان ينبغي التحكم فيها مسبقاً. وفي مكونات الصفائح المشكلة، حتى الماكينة المتينة مثلمكبس ثني CNC متزامن بقضيب التواء لا تحقق قيمة إلا إذا كان انضباط الإعداد جيداً بما يكفي للحفاظ على قابلية تكرار قطعة العمل من دفعة إلى أخرى.

أخطاء التقدير الشائعة في أرضية الورشة

من الأخطاء الشائعة تغيير عدة متغيرات في وقت واحد. فقد يزيد المشغلون الجهد ويقللون سرعة الحركة ويضبطون تدفق الغاز ويعيدون تعديل موضع الشعلة في محاولة واحدة. وإذا تحسن الدرز، فلن يعرف أحد أي عامل كان مؤثراً. وإذا ساء، تصبح استعادة العملية أكثر صعوبة. ويتمثل النهج الأفضل في عزل ما إذا كان العيب هندسياً أو معدنياً أو متعلقاً بالمعدات قبل ضبط نافذة العملية.

ومن أخطاء التقدير الأخرى الاعتماد على الفحص البصري فقط عندما يكون للتطبيق عواقب إنشائية أو متعلقة بالإحكام. ففي بعض أعمال التصنيع، يكون المظهر مرشحاً أولياً معقولاً. أما بالنسبة إلى الأجزاء الحابسة للضغط أو العناصر الحاملة للأحمال أو الأسطح النهائية شديدة الظهور، فلا يكفي المظهر وحده. وتعتمد الاستجابة المقبولة على ظروف الخدمة ومواصفات العميل وطريقة الفحص المحددة مسبقاً للمشروع. وعندما تنطبق معايير رسمية أو وثائق مشروع، فينبغي أن تحكم هذه المتطلبات قرار الإصلاح.

يوجد أيضاً فخ تكلفة في الإفراط بالإصلاح. فليست كل لاانتظامية سطحية طفيفة تبرر الجلخ وإعادة اللحام. إذ تضيف كل دورة إصلاح حرارة وعمالة واحتمال حدوث تشوه جديد. والسؤال الصحيح هو ما إذا كانت العلامة الملحوظة تؤثر في الوظيفة أو الامتثال أو الملاءمة أو التشطيب في ذلك المنتج المحدد. وعادةً ما تصبح الورش ذات مراقبة الجودة الناضجة أسرع، ليس لأنها تقبل عيوباً أكثر، بل لأنها تصنفها بدقة أكبر.

تسلسل عملي لاستكشاف الأعطال وإصلاحها

عندما يبدأ لحام الدرز الطولي بالفشل المتكرر، يكون التسلسل الأكثر فعالية عادةً كما يلي:

افحص حالة الوصلة أولاً: جودة الحافة، والمحاذاة، وتغير الفجوة، وجودة التثبيت المؤقت، والتقييد. ثم تأكد من حالة سطح المادة وما إذا كانت الدفعة قد تغيرت. بعد ذلك، افحص تغذية المواد الاستهلاكية ومكونات التلامس والتأريض وظروف الحماية. وعندها فقط يصبح من المنطقي إعادة ضبط مجموعة المعلمات بطريقة مضبوطة. وإذا كان الخط آلياً، فتحقق من أن الدرز الذي «تراه» الماكينة لا يزال هو الدرز الذي كان من المفترض أن يقدمه التركيب.

يبدو هذا التسلسل بسيطاً، لكنه يعكس كيفية تطور العيوب فعلياً في بيئات التصنيع. فخرزة اللحام ليست سوى النتيجة المرئية. أما الأسباب، فغالباً ما تتوزع بين الإعداد والمناولة والتركيب وحالة الماكينة.

عندما يتكرر العيب نفسه في عائلة المنتجات نفسها، لا تكون الإجابة عادةً مزيداً من جهد المشغل. بل هي نظرة أكثر صراحة إلى قابلية التكرار: كيفية قطع القطعة، وكيفية تشكيلها، وكيفية التقاء الحواف، وكيفية تقييد الدرز، وما إذا كان إعداد اللحام المختار يتوافق مع هذه الظروف على امتداد طول الدرز بالكامل. ومن هنا تبدأ إعادة العمل في الانخفاض، وتصبح جودة اللحام قابلة للتنبؤ بدلاً من أن تكون مسألة حظ.
