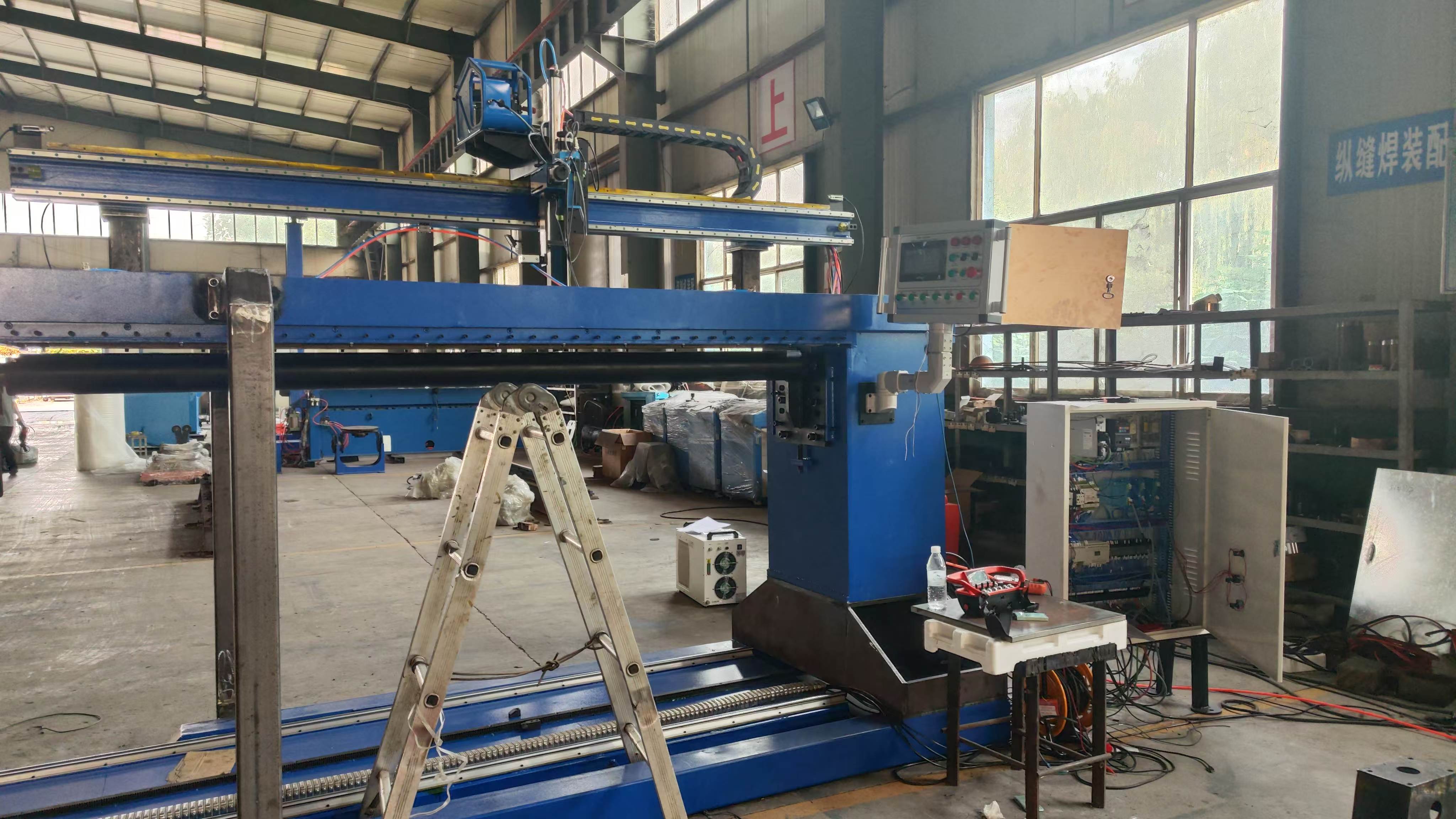

Дефекты сварного шва продольного соединения: причины и практические способы устранения

Некачественный сварной шов продольного соединения редко начинается с явного отказа. Чаще предупреждающие признаки выглядят обычно: валик слегка уходит от центра, возле точек прихватки периодически появляется подрез, пористость обнаруживается только после окраски или шов проходит визуальный контроль, но деформируется настолько, что вызывает проблемы на следующем этапе изготовления. В машиностроении и металлообработке такие небольшие дефекты имеют значение, поскольку шов обычно располагается вдоль конструктивной линии, границы давления или видимой наружной поверхности. Как только качество сварки снижается, одновременно ухудшаются прочность, внешний вид и эффективность последующих операций.

Практическая сложность заключается в том, что операторы часто считают похожие на вид дефекты следствием одной и той же причины. Это не так. Шов на тонком стальном корпусе ведет себя иначе, чем шов на тяжелом прокатном профиле, даже если оба свариваются на автоматическом оборудовании. Геометрия соединения, состояние листа, диапазон тепловложения, условия закрепления и способ обращения с изделием меняют само понятие «стабильности». Поэтому поиск причин проблем с продольными сварными швами требует оценки всех производственных условий, а не только сварочной дуги.

Где обычно возникают дефекты

Недостаточная подгонка деталей по-прежнему остается наиболее распространенной исходной причиной. На бумаге разделка кромок может быть правильной, а параметры сварки — уже аттестованными. Однако в цехе продольный стык часто раскрывается и смыкается по всей длине, поскольку лист был прокатан неравномерно, кромки подготовлены с неодинаковой прямолинейностью либо зажимное усилие приложено в нескольких сильных точках вместо равномерного распределения. В результате машине приходится перекрывать изменяющийся зазор при фиксированных настройках. Это может привести к несплавлению на участках с малым зазором и к чрезмерному усилению шва или прожогам на участках с большим зазором.

Это особенно заметно на длинных заготовках, обрабатываемых партиями. Если оператор проверяет только начало и конец соединения, средняя часть все равно может выйти за пределы допуска. Во многих мастерских наиболее быстрым улучшением становится не новый источник питания, а более качественная подготовка кромок и более строгая проверка подгонки перед зажиганием дуги. Прямолинейность, постоянство зазора и размещение прихваток — детали не самые интересные, но они предотвращают значительную долю переделок.

Состояние поверхности — следующий недооцениваемый фактор. Масло, прокатная окалина, остатки грунтовки, влага и мелкая ржавчина не всегда сразу вызывают очевидные дефекты. Иногда валик формируется приемлемо, однако периодически появляются внутренняя пористость или нестабильность разбрызгивания, что усложняет диагностику. В автоматизированном производстве периодические дефекты часто сначала связывают с подачей проволоки или защитным газом. Иногда это верно. Но если один и тот же набор параметров работает на одной партии и дает сбой на другой, перед изменением всего технологического диапазона следует проверить поверхность материала.

Швы на тонком листе требуют иного подхода

На тонколистовых компонентах основным врагом является не только контроль проплавления, но и накопление тепла по длине. Операторы могут правильно настроить сварку в начале, но по мере продвижения шва наблюдать нарастающую деформацию. Видимым дефектом может быть волнистость, смещение или усадка кромки, а не классическое растрескивание. В таких условиях технически качественный валик все равно может стать производственным дефектом, поскольку деталь больше не подходит для следующей операции.

Именно поэтому качество шва при изготовлении листового металла необходимо оценивать вместе с требованиями к формовке и сборке. Предприятие, выпускающее корпуса, кронштейны, секции воздуховодов или кожухи оборудования, может устранить часть сварочных проблем на предшествующих этапах, контролируя гибку и поддержку листа перед сваркой. Если деталь поступает с остаточными напряжениями после формовки, сварка их выявит. На некоторых производственных линиях точность гибки и стабильность шва связаны теснее, чем предполагают команды. Оборудование для предварительной формовки, включая листогибочный пресс с ЧПУ и синхронизацией торсионным валом, влияет на равномерность стыковки кромок и возможность сваривать шов в узком, повторяемом диапазоне параметров.

Для тонких сечений практические решения обычно включают более строгий контроль зажима, уменьшенные интервалы между прихватками в местах, где деформация стремится стянуть соединение, а также пересмотр параметров с акцентом на тепловложение по длине, а не только на внешний вид валика в одной точке. Если защита стабильна, поверхность чистая, но шов все равно демонстрирует неравномерное плавление, прежде чем предполагать проблему со сварочными материалами, проверьте закрепление детали и накопление тепла.

Толстые сечения выходят из строя по иным причинам

Когда заготовка имеет большую толщину, характер обсуждения меняется. Дефекты продольных швов на толстостенных цилиндрах, конструктивных элементах или станинах машин чаще связаны с постоянством проплавления, сплавлением с боковыми стенками и усадочными напряжениями в большем сечении. Дефект может вообще не проявляться на поверхности. Валик может выглядеть приемлемо, но оставлять неполное сплавление у корня, поскольку подготовка соединения, положение горелки или скорость сварки немного не соответствовали фактическому состоянию разделки.

В таких работах операторы иногда увеличивают ток, чтобы «обеспечить провар», но одно лишь повышение тепла не исправляет плохой доступ к соединению или смещение деталей. Оно может расширить зону термического влияния, усилить деформацию и усложнить зачистку, не устранив первопричину. Если поверхность разделки меняется вдоль шва, критически важными становятся отслеживание горелки и стабильность рабочего угла. Автоматизированное сварочное оборудование помогает, но только когда представление шва для машины достаточно стабильно, чтобы автоматизация имела смысл.

Полезная проверка на производстве — сопоставить расположение дефекта с изменениями закрепления. Если трещины или проблемы со сплавлением постоянно возникают возле концевых планок, ребер жесткости, скоплений прихваток или точек остановки и повторного пуска, причиной может быть локальная концентрация напряжений или плохая техника повторного запуска, а не общий сбой параметров. Это различие важно, поскольку иначе для решения локальной проблемы обращения с деталью может быть перенастроена вся линия.

О чем незаметно говорят условия на площадке

Многие дефекты швов диагностируются как нестабильность процесса, хотя частью проблемы является окружающая среда. Сквозняки вокруг автоматической станции могут нарушать защиту газом. Неправильная прокладка кабелей может влиять на стабильность дуги. Непостоянное заземление при изготовлении длинных конструкций может вызывать неравномерную работу, которую операторы неопределенно описывают словами «сегодня шов получается грубым». Предприятия с большим объемом производства иногда упускают базовое обслуживание, поскольку линия все еще работает. Изношенные контактные наконечники, неправильно выровненные направляющие каналы и загрязненные подающие ролики не всегда останавливают производство, но часто сначала проявляются как небольшие дефекты шва.

То же относится к перемещению заготовок. Если длинную деталь грубо перемещают после прихватки, соединение может сместиться настолько, что возникнет локальное несовпадение, даже если сама оснастка точна. Это распространено там, где резка, прокатка, сварка и финишная обработка разделены ручной передачей. Грамотная процедура поиска неисправностей должна отслеживать деталь на всех этих этапах передачи.

Почему точность на предшествующих этапах по-прежнему важна

Компании, поставляющие сварочное и металлообрабатывающее оборудование на разные рынки, обычно наблюдают одну и ту же закономерность: заказчики запрашивают лучшее качество сварки, но нестабильность часто начинается еще до сварочной станции. Качество фрезерования кромок, перпендикулярность реза, плоскостность листа и повторяемость формовки определяют, какую компенсацию должен воспринимать сварщик или робот. Wuxi Samgins International Trade Co.,Ltd работает с автоматическим сварочным оборудованием, станками для резки с ЧПУ, фрезерными станками, листогибочными прессами, токарными станками, сварочными роботами, лазерными станками для резки, оборудованием для линий производства H-образных балок и сопутствующим оборудованием для изготовления металлоконструкций, поэтому проблема шва редко ограничивается одной категорией станков. На практике продольное соединение легче контролировать, когда резка, подготовка кромок и формовка рассматриваются как части единой цепочки качества.

Этот момент легко упустить в цехах со смешанным производством. Одна команда сосредоточена на точности размеров, другая — на наплавке при сварке, третья — на окончательной сборке. Однако шов фиксирует совокупное воздействие всех трех факторов. Деталь, согнутая с неравномерной компенсацией или поступившая с нестабильным контактом кромок, требует от сварочной системы корректировать геометрию, которую следовало контролировать раньше. На формованных листовых компонентах даже надежная машина, такая как листогибочный пресс с ЧПУ и синхронизацией торсионным валом, приносит пользу только при достаточно строгой настройке, обеспечивающей повторяемость заготовок от партии к партии.

Распространенные ошибочные оценки в цехе

Одна из распространенных ошибок — одновременное изменение нескольких переменных. Операторы могут увеличить напряжение, снизить скорость сварки, отрегулировать расход газа и изменить положение горелки за одну попытку. Если шов улучшится, никто не узнает, какой фактор оказался важным. Если он ухудшится, процесс станет сложнее восстановить. Более эффективный подход — до настройки технологического диапазона определить, является ли дефект геометрическим, металлургическим или связанным с оборудованием.

Еще одна ошибочная оценка — полагаться только на визуальную приемку, когда применение имеет последствия для прочности или герметичности. Для некоторых работ по изготовлению внешний вид является разумным первым фильтром. Для деталей, работающих под давлением, несущих элементов или хорошо видимых готовых поверхностей одного внешнего вида недостаточно. Приемлемое решение зависит от условий эксплуатации, спецификации заказчика и метода контроля, уже определенного для проекта. Если применяются официальные стандарты или проектная документация, именно эти требования должны определять решение о ремонте.

Существует и ловушка чрезмерного ремонта. Не каждая небольшая неровность поверхности оправдывает шлифовку и повторную сварку. Каждый цикл ремонта добавляет тепло, трудозатраты и вероятность новой деформации. Правильный вопрос заключается в том, влияет ли наблюдаемое отклонение на функцию, соответствие требованиям, посадку или отделку конкретного изделия. Цеха со зрелой системой контроля качества обычно становятся быстрее не потому, что принимают больше дефектов, а потому, что точнее их классифицируют.

Практическая последовательность поиска неисправностей

Когда сварной шов продольного соединения начинает регулярно давать сбои, наиболее эффективная последовательность обычно следующая:

Сначала проверьте состояние соединения: качество кромок, выравнивание, изменение зазора, качество прихваток и закрепление. Затем подтвердите состояние поверхности материала и убедитесь, не изменилась ли партия. После этого проверьте подачу сварочных материалов, контактные компоненты, заземление и условия защиты. Только затем имеет смысл контролируемо корректировать набор параметров. Если линия автоматизирована, убедитесь, что шов, который «видит» машина, по-прежнему является швом, который должна была представить оснастка.

Эта последовательность кажется простой, но она отражает реальное развитие дефектов в производственных условиях. Сварной валик — лишь видимый результат. Причины часто распределены между подготовкой, обращением с деталями, оснасткой и состоянием оборудования.

Когда один и тот же дефект повторяется на одном семействе изделий, ответ обычно заключается не в увеличении усилий оператора. Необходимо более объективно оценить повторяемость: как деталь режется, как формуется, как стыкуются кромки, как ограничивается шов и соответствует ли выбранная схема сварки этим условиям по всей длине шва. Именно здесь начинает снижаться объем переделок, а качество сварки становится предсказуемым, а не случайным.
