إذا كنت تبحث في كيفية تصنيع الفولاذ الإنشائي، فإن فهم خط إنتاج عوارض H يمثل نقطة بداية عملية. تُستخدم عوارض H في الورش والمباني الشاهقة والجسور وبناء السفن والمنشآت اللوجستية والعديد من الهياكل الفولاذية الثقيلة الأخرى، لذا فإن طريقة إنتاجها ذات أهمية كبيرة. إن الخط المصمم جيدًا ليس مجرد صف من الآلات، بل هو عملية منسقة تحول الصفائح أو الشرائط الفولاذية إلى عوارض نهائية بأبعاد مضبوطة وجودة لحام واستقامة وحالة سطح محددة.

بالنسبة للمشترين والمهندسين وباحثي القطاع، لا يقتصر السؤال الحقيقي عادةً على «ما الآلات المستخدمة؟»، بل يتعداه إلى «كيف يتدفق سير العملية بالكامل، وما الذي ينبغي البحث عنه عند تقييم الخط؟». تكمن الإجابة في كيفية انتقال المواد من القطع إلى التجميع واللحام والتصحيح والتشطيب والمعالجة الثانوية. تؤثر كل خطوة في كثافة العمالة والإنتاجية والاتساق وأداء العارضة النهائي.

ما الذي يفعله خط إنتاج عوارض H فعليًا

خط إنتاج عوارض H هو نظام تصنيع يُستخدم لإنتاج العناصر الفولاذية الملحومة على شكل H من صفائح أو شرائط منفصلة. وببساطة، يتم تجهيز الجسر والفلنجتين ومحاذاتها وتجميعها ولحامها معًا وتقويمها ثم تشطيبها وفقًا لمتطلبات المشروع.

على عكس المقاطع المدرفلة على الساخن، تتيح عوارض H الملحومة مرونة أكبر في الأبعاد. ولهذا السبب يختار العديد من المصنّعين هذا المسار عند الحاجة إلى أحجام أكبر أو مواصفات مخصصة أو عناصر إنشائية لمشروعات غير قياسية. قد يكون الخط شبه آلي أو عالي الأتمتة، لكن الغرض يبقى نفسه: الحفاظ على إنتاج مستقر مع تقليل أخطاء المناولة والعمل اليدوي غير الضروري.

في ورش التصنيع الحديثة، غالبًا ما لا يقتصر الخط على محطات اللحام، بل يشمل أيضًا أنظمة النقل وأجهزة التقليب ووحدات التقويم ومعدات المعالجة اللاحقة. وتكتسب هذه النظرة الأوسع أهمية لأن العديد من اختناقات الإنتاج تنتج عن مناولة المواد أكثر من اللحام نفسه.

لماذا يعد تدفق العملية أهم من قائمة الآلات

يقيم الوافدون الجدد إلى هذا القطاع المعدات أحيانًا آلةً تلو أخرى: آلة قطع هنا، وآلة لحام هناك، وآلة تقويم في مكان لاحق من الورشة. لكن في الإنتاج الفعلي، تعتمد الكفاءة على العلاقة بين هذه الآلات. فإذا احتاجت العوارض إلى رفع متكرر بالرافعة أو تخزين مؤقت أو إعادة تموضع يدوي، يتباطأ الإنتاج وتزداد مخاطر الانحرافات البعدية.

ولهذا تجذب الحلول المتكاملة الاهتمام. على سبيل المثال، صُمم خط عوارض H الأوتوماتيكي الثقيل ليس للحام فقط، بل أيضًا لمناولة نقل عوارض H وتقليبها وتحريكها تلقائيًا أثناء العملية. وفي العديد من المصانع، يساعد هذا النوع من الأتمتة على تقليل الاعتماد على الرافعات العلوية وخفض الانقطاعات بين المحطات.

من الفولاذ الخام إلى العارضة النهائية: عملية الإنتاج الكاملة

1. تجهيز المواد وقطع الشرائط

تبدأ العملية عادةً بصفيحة أو شريط فولاذي يتم اختياره وفقًا لتصميم العارضة. يجب أن تتطابق أبعاد الجسر والفلنجات مع حجم المقطع المقصود ومتطلبات الحمل وخطة اللحام. في هذه المرحلة، تكون دقة القطع أكثر أهمية مما يتوقعه كثير من المشترين لأول مرة. فإذا كانت الشرائط غير متسقة في العرض أو جودة الحواف، فستنتقل هذه المشكلات إلى مرحلتي التجميع واللحام.

تُستخدم آلات القطع CNC عادةً لقطع الجسور والفلنجات من الصفائح. وفي بعض بيئات الإنتاج، يُرتب قطع الشرائط كمرحلة أولى مخصصة للحفاظ على إمداد المعدات اللاحقة بشكل مستمر. وبالنسبة للعوارض الأكبر، يجب أيضًا النظر بعناية في مناولة المواد حول محطة القطع، خاصةً عند زيادة سماكة الصفيحة.

2. وصل الشرائط ومعالجة الحواف

عندما تتجاوز الأطوال المطلوبة أبعاد الصفيحة الواحدة، يصبح وصل الشرائط جزءًا من العملية. وقد يتبع ذلك عمل مجارٍ أو تجهيز للحواف، وفقًا لتصميم اللحام وسماكة المادة. يدعم إعداد المجاري بشكل صحيح اختراق اللحام ويقلل احتمال حدوث العيوب لاحقًا.

قد تبدو هذه المرحلة تقنية وروتينية، لكنها غالبًا ما تحدد ما إذا كان قسم اللحام يعمل بسلاسة أو يتحول إلى مصدر لإعادة العمل. يمكن أن تؤدي الوصلات غير المجهزة جيدًا إلى ظروف قوس غير مستقرة أو شكل غير متسق لخرزة اللحام أو أعمال تصحيح تستغرق وقتًا أطول من المتوقع.

3. تجميع عارضة T

في العديد من ترتيبات الإنتاج، يُدمج الجسر أولًا مع فلنجة واحدة لتشكيل عارضة T. تقوم آلات التجميع أو التركيبات بوضع الأجزاء وتثبيتها في محاذاة قبل بدء اللحام النقطي أو لحام التجميع الرسمي. والهدف هو الحفاظ على العلاقة بين خط مركز الجسر والفلنجة مع إبقاء التشوه تحت السيطرة منذ البداية.

هذه إحدى أولى النقاط التي تظهر فيها جودة الخط. فإذا افتقرت محطة التجميع إلى الدقة أو قابلية التكرار، فلن يتمكن اللحام اللاحق من التعويض الكامل عن الخطأ الأولي.

4. تجميع عارضة H

بعد مرحلة عارضة T، تُضاف الفلنجة الثانية لتكوين المقطع الكامل على شكل H. واعتمادًا على تصميم الخط، قد يتم ذلك في وحدة مخصصة لتجميع عوارض H مزودة بوظائف المحاذاة والتثبيت. وتعد المركزية الدقيقة أمرًا حاسمًا هنا، إذ يمكن حتى للانحرافات البسيطة أن تؤثر في التماثل واتساق اللحام والاستقامة النهائية.

بالنسبة للمصنّعين الذين يتعاملون مع نطاق واسع من أحجام العوارض، فإن مرونة قسم التجميع مهمة. صُممت بعض الخطوط لاستيعاب تفاوت كبير في ارتفاع العارضة وعرضها وسماكتها، وهو أمر ذو قيمة للورش التي تخدم متطلبات مشروعات متنوعة بدلًا من منتج قياسي واحد.

5. تقليب العارضة ونقلها وتموضعها

هذا هو الجزء من العملية الذي قد لا يتصوره كثير من غير المتخصصين، لكنه يؤثر بشكل كبير في الكفاءة. فعوارض H كبيرة وثقيلة ويصعب إعادة تموضعها يدويًا. أثناء اللحام والتصحيح، قد تحتاج العارضة إلى التقليب بزاوية 45 درجة أو 90 درجة أو حتى 180 درجة كي يمكن الوصول إلى كل درزة بالاتجاه المناسب.

تدمج الخطوط المتقدمة نقل العوارض وتحريكها أفقيًا وتقليبها بشكل متحكم به بين المحطات. وهذا يقلل وقت الانتظار ويحسن سلامة المشغلين، كما يخلق إيقاعًا إنتاجيًا أكثر قابلية للتنبؤ. وعند تقييم خط إنتاج عوارض H، يستحق نظام المناولة هذا قدرًا من الاهتمام يماثل معدات اللحام نفسها.

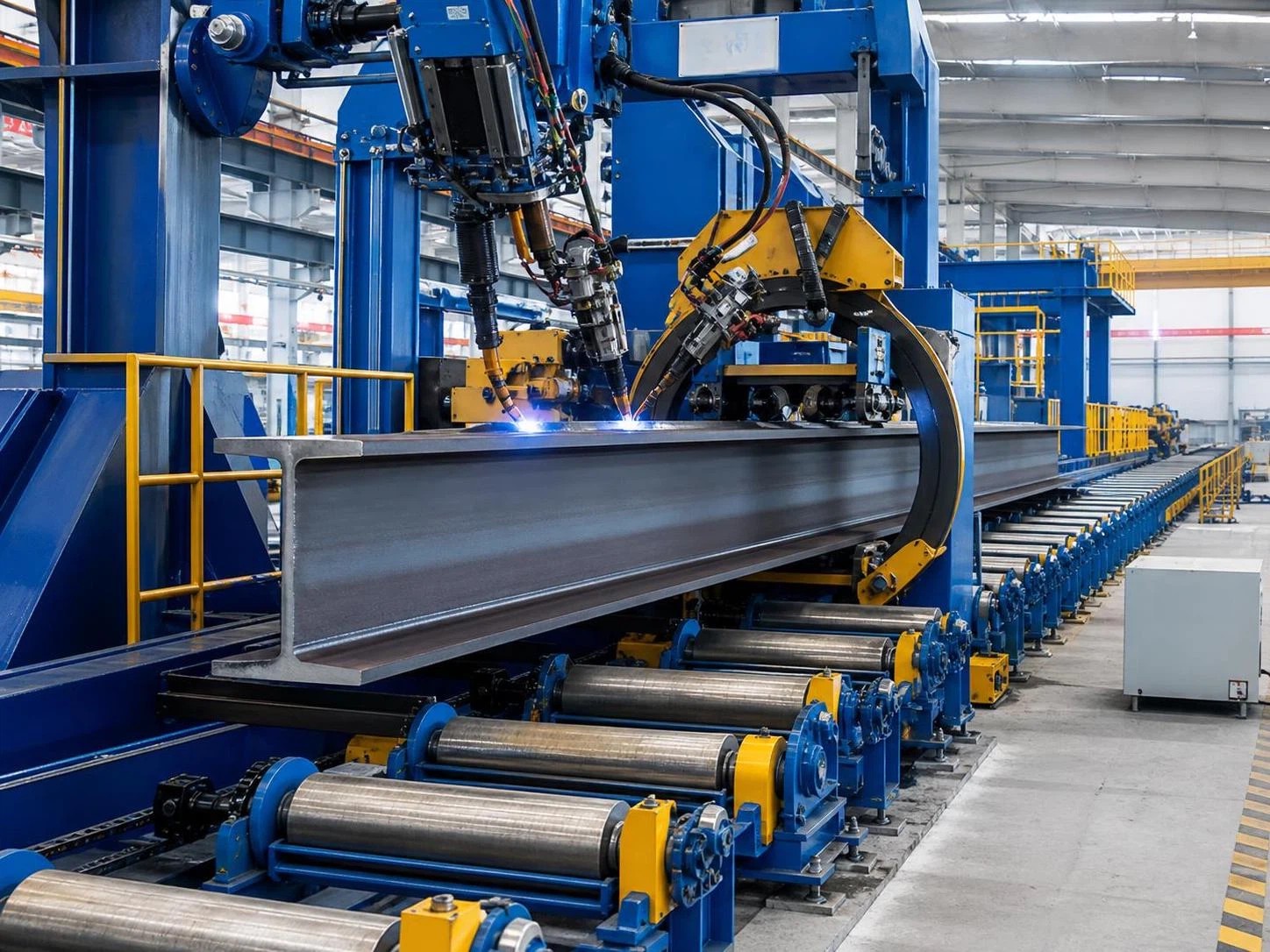

6. لحام العارضة

بعد التجميع والتموضع، تنتقل العارضة إلى مرحلة اللحام. تُستخدم آلات اللحام الكابولية بشكل شائع لهذه العملية، خاصةً في الخطوط الآلية أو المستمرة. ويتمثل دورها في لحام الوصلات بين الجسر والفلنجات بسرعة حركة مستقرة وتشكيل لحام مضبوط.

في هذه المرحلة، يعتمد أداء الإنتاج على عمل عدة عوامل معًا: جودة التركيب الناتجة عن التجميع، وتجهيز المجاري، والتحكم في معلمات اللحام، والاستقرار الميكانيكي أثناء الحركة. يمكن للعارضة غير المدعومة أو غير المحاذاة بشكل صحيح أن تتعرض لتشوه أو لحامات غير متساوية أو تفاوتات بعدية لا يمكن للتصحيح اللاحق إزالتها بالكامل.

ولهذا السبب، فإن الخطوط الأفضل أداءً ليست «سريعة» فحسب، بل متوازنة. إذ يجب أن تتوافق سرعة اللحام مع دقة التجميع وسماكة المادة وقدرة التقويم اللاحقة.

7. التقويم بعد اللحام

يتسبب إدخال الحرارة أثناء اللحام بطبيعته في التشوه، لا سيما في الفلنجات. ولذلك فإن التقويم مرحلة قياسية وليس إضافة اختيارية. في العديد من الخطوط، تُقوّم فلنجة واحدة أولًا، تليها الأخرى. والهدف هو إعادة العارضة إلى حدود التفاوت المقبولة من حيث الشكل والمحاذاة.

تكتسب هذه المرحلة أهمية خاصة في التطبيقات الإنشائية الثقيلة. فقد تبدو العارضة مقبولة من مسافة بعيدة، ولكن قد يظل من الصعب تركيبها أثناء التصنيع أو الإنشاء إذا كانت استقامتها ضعيفة. توفر معدات التقويم الموثوقة الوقت ليس داخل الورشة فقط، بل أيضًا في مرحلة التركيب اللاحقة.

8. لحام الصفائح الطرفية والمعالجة الثانوية

وفقًا للتصميم الإنشائي، قد تنتقل العارضة بعد ذلك إلى المعالجة الثانوية. ويمكن أن يشمل ذلك لحام الصفائح الطرفية المقواة، ونشر العارضة، وتفريز الوجه، والثقب ثلاثي الأبعاد. تُجهز هذه العمليات العنصر للتوصيل والتجميع والاستخدام النهائي في المشروع.

غالبًا ما تحدد المعالجة الثانوية مدى «اكتمال» خط الإنتاج فعليًا. تتوقف بعض الخطوط عند إخراج العوارض الملحومة، بينما يستمر بعضها الآخر عبر مراحل تصنيع أكثر تقدمًا. ويهم هذا الاختلاف المشترين الذين يقارنون المعدات المنفصلة بحل إنتاجي أكثر اكتمالًا.

9. معالجة السطح: السفع بالخردق والطلاء

قبل التسليم أو التصنيع الإضافي، تُنظف العوارض غالبًا بالسفع بالخردق لإزالة القشور والصدأ وتلوثات السطح. ويحسن ذلك التصاق الطلاء ويوفر تشطيبًا أكثر تجانسًا. وقد يتبع ذلك الطلاء، وفقًا لظروف التخزين أو مدة النقل أو مواصفات المشروع.

على الرغم من أن هذه الخطوات تأتي في النهاية، فهي ليست تجميلية فقط. تؤثر معالجة السطح في مقاومة التآكل ووضوح الفحص والجودة المدركة للمنتج عند وصول العوارض إلى الموقع.

نطاق الأحجام النموذجي وما الذي يكشفه لك

عند مراجعة خط ما، يساعدك النطاق البعدي على فهم التطبيق المقصود منه. قد يدعم الإعداد الأوتوماتيكي الثقيل ارتفاعات عوارض H من 160 mm إلى 1500 mm، وعروضًا من 150 mm إلى 800 mm، وأطوالًا من 4000 mm إلى 15000 mm، وسماكات جسر من 6 mm إلى 50 mm، وسماكات فلنجة من 6 mm إلى 60 mm. يشير هذا النطاق إلى ملاءمة لمجال واسع من تصنيع الفولاذ الإنشائي، وليس للمقاطع الخفيفة فقط.

مع ذلك، لا ينبغي النظر إلى سعة الحجم بمعزل عن غيرها. فقد يعلن الخط عن نطاق كبير، لكن الأداء العملي يعتمد على سهولة تغيير الإعدادات وقابلية تكيّف التركيبات واستقرار المناولة واتساق اللحام عبر ذلك النطاق الكامل.

المعلومات التي ينبغي أن ينتبه إليها الباحثون والمشترون

إذا كان هدفك هو الفهم الأساسي، فمن المفيد معرفة ما الذي يميز الخط العملي عن الخط المسبب للمشكلات. النقطة الأولى هي استمرارية العملية. اسأل عن كيفية انتقال العارضة من مرحلة إلى أخرى ومقدار تدخل الرافعة الذي لا يزال مطلوبًا. فالخط الذي يقلل النقل اليدوي يقدم عادةً إنتاجية أكثر قابلية للتنبؤ.

بعد ذلك تأتي قابلية التكيف البعدي. إذا كان الإنتاج يشمل أحجامًا مختلفة من العوارض، فينبغي للخط استيعاب التغييرات دون وقت إعداد مفرط. ثم هناك التحكم في جودة اللحام، الذي لا يعتمد فقط على آلة اللحام، بل أيضًا على دقة التجميع وتموضع قطعة العمل.

تعد قدرة التقويم نقطة تحقق عملية أخرى. يركز كثير من الناس على اللحام لأنه مثير للإعجاب بصريًا، لكن التقويم هو ما يحدد ما إذا كان العنصر النهائي يفي بالتفاوتات بعد تشوه الحرارة. وأخيرًا، انظر إلى التكامل في المراحل اللاحقة. فإذا كان الثقب والنشر والتفريز والسفع والطلاء جزءًا من احتياجاتك الإنتاجية الفعلية، فإن إيقاف الخط مبكرًا جدًا قد ينقل الاختناقات إلى مكان آخر في الورشة.

مفاهيم خاطئة شائعة عن خط إنتاج عوارض H

أحد المفاهيم الخاطئة الشائعة هو أن زيادة الأتمتة تعني تلقائيًا أفضل ملاءمة. في الواقع، يعتمد المستوى المناسب من الأتمتة على نطاق أحجام العوارض وحجم الإنتاج وظروف العمالة وتخطيط الورشة. والخطأ الآخر هو اعتبار الخط نظام لحام فقط. عمليًا، تعد المناولة والتقليب والتصحيح مهمة بالقدر نفسه.

يفترض بعض الباحثين أيضًا أنه إذا كان الخط قادرًا على معالجة المقاطع الثقيلة، فسيؤدي بالضرورة أداءً جيدًا مع كل الأحجام الأصغر. وهذا ليس صحيحًا دائمًا. فالمرونة والاستقرار والكفاءة عبر نطاق من الأحجام هي ما يهم. ويتمثل المفهوم الخاطئ الأخير في تجاهل الخلفية الأوسع للمورد في التصنيع والمعدات. فالشركات النشطة في معدات اللحام والقطع CNC والتفريز وآلات معالجة الفولاذ ذات الصلة غالبًا ما تفهم بشكل أفضل كيفية اتصال العمليات السابقة واللاحقة في الورش الفعلية.

لماذا تهم المعرفة المتكاملة بالتصنيع

في قطاع التصنيع ومعالجة المعادن، نادرًا ما تحقق الآلات المنفصلة أفضل نتيجة إنتاجية. يحتاج المصنّعون إلى رؤية مترابطة للقطع واللحام والتصحيح والتشغيل الآلي والتشطيب. وهذا أحد أسباب تفضيل المشترين غالبًا للموردين ذوي الخبرة في فئات متعددة، مثل معدات اللحام الأوتوماتيكي وآلات القطع CNC وآلات التفريز والمخارط وروبوتات اللحام وأنظمة القطع بالليزر ومعدات معالجة الصفائح ومعدات خطوط عوارض H.

على سبيل المثال، تعمل Wuxi Samgins International Trade Co.,Ltd في هذا المجال الأوسع من المعدات وتخدم العملاء في أسواق دولية مختلفة. ومن منظور المشتري، يهم ذلك لأن إنتاج الفولاذ الإنشائي نادرًا ما يُحل بآلة واحدة فقط. إنها مشكلة سير عمل، ومشكلات سير العمل تتطلب تفكيرًا في العملية.

أفكار ختامية

من الأفضل فهم خط إنتاج عوارض H باعتباره مسار تصنيع منسقًا وليس منتجًا واحدًا. يُقطع الفولاذ الخام ويُجهز ويُجمع في مقاطع T وH ويُلحم ويُقلب ويُنقل ويُقوّم ويُعالج ويُسفع ويُطلى. تؤثر كل واحدة من هذه الخطوات في الجودة واستخدام العمالة والإنتاج.

إذا كنت تقارن المعدات أو تحاول ببساطة فهم كيفية تصنيع العوارض الإنشائية الملحومة، فركز على السلسلة الكاملة. انظر إلى الحركة بين المحطات، وليس فقط إلى مواصفات المحطات. وانظر إلى قدرة التصحيح، وليس سرعة اللحام فقط. وانظر أيضًا إلى مدى دعم الخط لأحجام العوارض ومتطلبات التشطيب التي تتطلبها المشروعات الفعلية. فعادةً ما تبدأ من هنا عملية تقييم واضحة ومستنيرة.
