Если вы изучаете, как производится конструкционная сталь, практичным началом будет понимание линии производства H-балок. H-балки используются в цехах, высотных зданиях, мостах, судостроении, логистических объектах и многих других тяжелых стальных конструкциях, поэтому способ их производства имеет большое значение. Хорошо спроектированная линия — это не просто ряд машин. Это скоординированный процесс, который превращает стальную плиту или полосу в готовые балки с контролируемыми размерами, качеством сварки, прямолинейностью и состоянием поверхности.

Для покупателей, инженеров и отраслевых исследователей реальный вопрос обычно заключается не только в том, «Какие машины задействованы?», но и в том, «Как организован весь технологический процесс и на что следует обращать внимание при оценке линии?». Ответ заключается в том, как материал проходит путь от резки до сборки, сварки, правки, финишной и последующей обработки. Каждый этап влияет на трудоемкость, производительность, стабильность и конечные характеристики балки.

Что фактически делает линия производства H-балок

Линия производства H-балок — это производственная система, используемая для изготовления сварных стальных элементов H-образного сечения из отдельных листов или полос. Проще говоря, стенка и две полки подготавливаются, выравниваются, собираются, свариваются, выправляются, а затем обрабатываются в соответствии с требованиями проекта.

В отличие от горячекатаных профилей, сварные H-балки обеспечивают большую гибкость по размерам. Поэтому многие изготовители выбирают этот способ, когда им требуются большие размеры, индивидуальные спецификации или конструктивные элементы для нестандартных проектов. Линия может быть полуавтоматической или высокоавтоматизированной, однако ее назначение остается неизменным: поддерживать стабильное производство, сокращая ошибки при перемещении и ненужный ручной труд.

В современных производственных цехах линия часто включает не только сварочные станции, но и конвейерные системы, устройства кантования, правильные установки и оборудование для последующей обработки. Такой расширенный подход важен, поскольку многие производственные узкие места возникают из-за перемещения материалов, а не из-за самой сварки.

Почему технологический процесс важнее перечня оборудования

Люди, впервые знакомящиеся с отраслью, иногда оценивают оборудование по отдельности: здесь машина для резки, там сварочная машина, а где-то дальше в цехе — правильная машина. Однако в реальном производстве эффективность зависит от взаимосвязи между этими машинами. Если балки требуют многократного подъема краном, временного складирования или ручного перепозиционирования, производительность снижается, а риск отклонений размеров возрастает.

Именно поэтому комплексные решения привлекают внимание. Например, тяжелая автоматическая линия H-балок предназначена не только для сварки, но и для автоматического перемещения, кантования и транспортировки H-балок в процессе производства. На многих предприятиях такая автоматизация помогает минимизировать зависимость от мостовых кранов и сократить перерывы между станциями.

От исходной стали до готовой балки: полный производственный процесс

1. Подготовка материала и резка полос

Процесс обычно начинается со стального листа или полосы, выбранных в соответствии с конструкцией балки. Размеры стенки и полок должны соответствовать требуемому сечению, нагрузочным требованиям и плану сварки. На этом этапе точность резки важнее, чем ожидают многие покупатели, приобретающие оборудование впервые. Если полосы имеют неодинаковую ширину или низкое качество кромок, эти проблемы сохранятся на этапах сборки и сварки.

Для резки стенок и полок из листа обычно применяются станки с ЧПУ. В некоторых производственных условиях резка полос организуется как отдельный начальный этап, чтобы непрерывно снабжать последующее оборудование. Для более крупных балок необходимо также тщательно учитывать перемещение материалов вокруг станции резки, особенно при увеличении толщины листа.

2. Стыковка и обработка кромок

Когда требуемая длина превышает размеры одного листа, стыковка полос становится частью процесса. В зависимости от конструкции сварного соединения и толщины материала за ней может следовать разделка кромок или их подготовка. Правильная подготовка разделки обеспечивает провар и снижает вероятность последующих дефектов.

Этот этап может казаться техническим и рутинным, однако он часто определяет, будет ли сварочный участок работать бесперебойно или станет источником доработок. Плохо подготовленные стыки могут привести к нестабильной дуге, неоднородной форме сварного валика или правочным работам, занимающим больше времени, чем ожидалось.

3. Сборка T-балки

Во многих производственных схемах стенка сначала соединяется с одной полкой, образуя T-балку. Сборочные машины или оснастка позиционируют детали и удерживают их в выровненном положении перед прихваточной сваркой или началом основной сборочной сварки. Цель состоит в сохранении взаимного положения осевой линии стенки и полки при одновременном контроле деформаций с самого начала.

Это один из первых моментов, когда качество линии становится очевидным. Если сборочная станция не обеспечивает точность или повторяемость, последующая сварка не сможет полностью компенсировать первоначальную ошибку.

4. Сборка H-балки

После этапа T-балки добавляется вторая полка для формирования полного H-образного сечения. В зависимости от конструкции линии это может выполняться в специальной сборочной установке H-балок с функциями выравнивания и зажима. Здесь критически важно точное центрирование. Даже небольшие отклонения могут влиять на симметрию, стабильность сварки и конечную прямолинейность.

Для изготовителей, работающих с широким диапазоном размеров балок, важна гибкость сборочного участка. Некоторые линии рассчитаны на значительные изменения высоты, ширины и толщины балок, что ценно для цехов, обслуживающих различные проектные требования, а не выпускающих один стандартный продукт.

5. Кантование, транспортировка и позиционирование балки

Эту часть процесса многие сторонние наблюдатели не представляют, однако она оказывает большое влияние на эффективность. H-балки крупные, тяжелые и неудобные для ручного перепозиционирования. Во время сварки и правки балку может потребоваться переворачивать на 45 градусов, 90 градусов или даже 180 градусов, чтобы обеспечить доступ к каждому шву в правильном положении.

Передовые линии объединяют транспортировку балок, горизонтальное перемещение и контролируемое кантование между станциями. Это сокращает время ожидания и повышает безопасность операторов. Также создается более предсказуемый ритм производства. При оценке линии производства H-балок эта система перемещения заслуживает не меньшего внимания, чем само сварочное оборудование.

6. Сварка балки

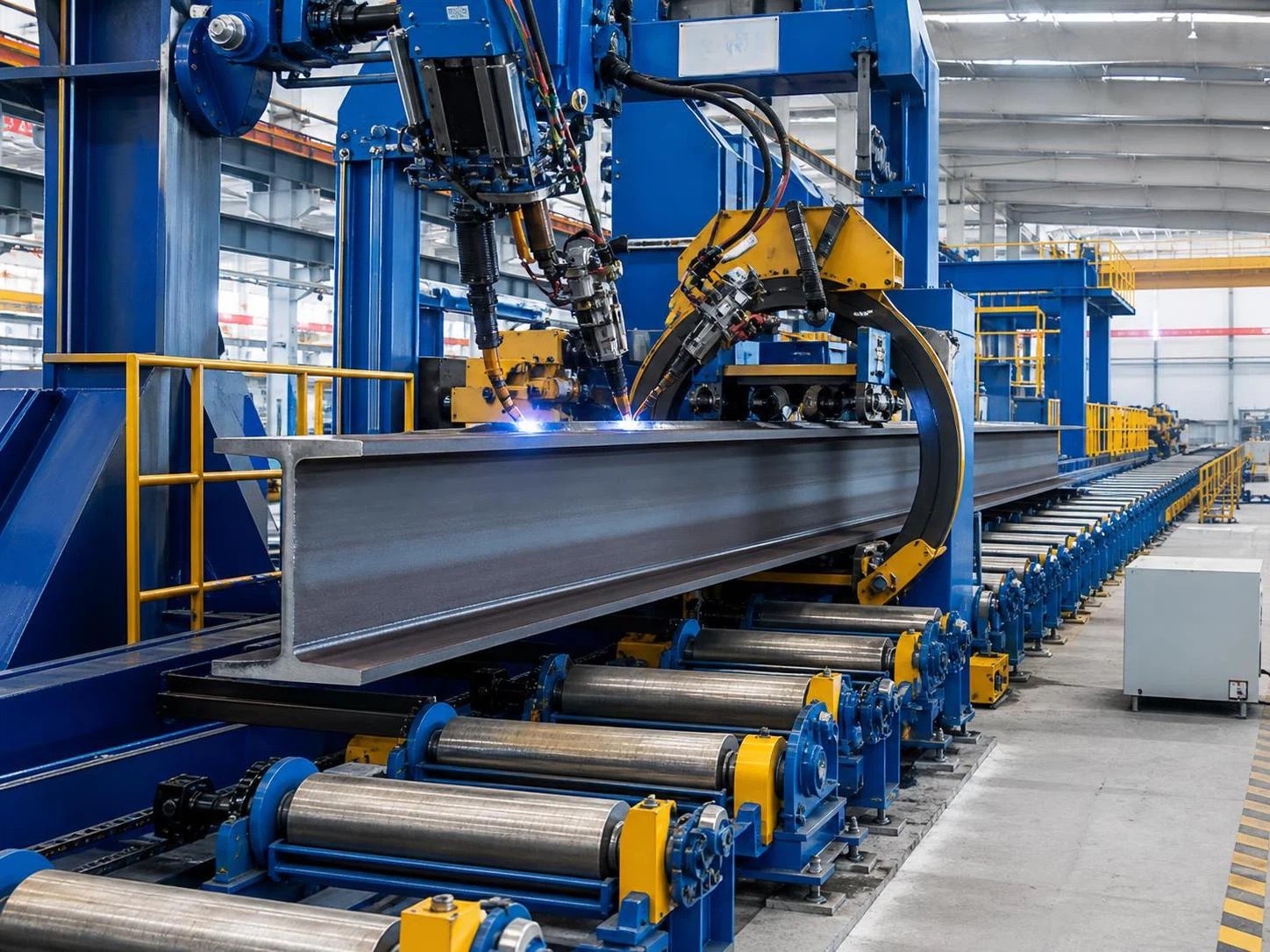

После сборки и позиционирования балка поступает на этап сварки. Для этой операции обычно применяются консольные сварочные машины, особенно в автоматизированных или непрерывных линиях. Их задача — сваривать соединения между стенкой и полками при стабильной скорости перемещения и контролируемом формировании шва.

На этом этапе производственные показатели зависят от совместной работы нескольких факторов: качества сборки, подготовки разделки, контроля параметров сварки и механической устойчивости при перемещении. Балка, которая не имеет надлежащей опоры или выравнивания, может получить деформации, неравномерные швы или отклонения размеров, которые последующая правка не сможет полностью устранить.

По этой причине наиболее производительные линии не просто «быстрые». Они сбалансированы. Скорость сварки должна соответствовать точности сборки, толщине материала и возможностям последующей правки.

7. Правка после сварки

Тепловложение при сварке естественным образом вызывает деформацию, особенно полок. Поэтому правка является стандартным этапом, а не дополнительной опцией. На многих линиях сначала выправляют одну полку, затем другую. Цель заключается в возвращении балки в допустимые пределы допусков по форме и выравниванию.

Этот этап особенно важен при применении в тяжелых строительных конструкциях. Балка, которая выглядит приемлемо на расстоянии, все же может быть сложной в монтаже при изготовлении или возведении, если ее прямолинейность недостаточна. Надежное правильное оборудование экономит время не только внутри цеха, но и на последующем этапе монтажа.

8. Сварка торцевых пластин и последующая обработка

В зависимости от конструкции балки она может затем поступить на последующую обработку. Она может включать сварку усиленных торцевых пластин, пиление балки, торцевое фрезерование и трехмерное сверление. Эти операции подготавливают элемент к соединению, сборке и окончательному использованию в проекте.

Последующая обработка часто определяет, насколько действительно «завершенной» является производственная линия. Некоторые линии заканчиваются на выпуске сварной балки, тогда как другие продолжаются до более продвинутых этапов изготовления. Это различие важно для покупателей, сравнивающих отдельное оборудование с более полным производственным решением.

9. Обработка поверхности: дробеструйная очистка и окраска

Перед поставкой или дальнейшим изготовлением балки часто очищаются дробеструйной обработкой для удаления окалины, ржавчины и поверхностных загрязнений. Это улучшает адгезию покрытия и обеспечивает более однородную отделку. В зависимости от условий хранения, времени транспортировки или спецификаций проекта затем может выполняться окраска.

Хотя эти этапы выполняются в конце, они не являются только косметическими. Обработка поверхности влияет на коррозионную стойкость, ясность контроля и воспринимаемое качество продукции, когда балки поступают на объект.

Типичный диапазон размеров и что он показывает

При рассмотрении линии диапазон размеров помогает понять ее предполагаемое применение. Тяжелая автоматическая установка может поддерживать высоту H-балки от 160 mm до 1500 mm, ширину от 150 mm до 800 mm, длину от 4000 mm до 15000 mm, толщину стенки от 6 mm до 50 mm и толщину полки от 6 mm до 60 mm. Такой диапазон указывает на пригодность для широкого спектра изготовления строительных стальных конструкций, а не только для легких профилей.

Тем не менее возможности по размерам не следует рассматривать изолированно. Линия может заявлять широкий диапазон, но практическая производительность зависит от удобства переналадки, адаптируемости оснастки, стабильности перемещения и постоянства качества сварки во всем этом диапазоне.

На какую информацию следует обращать внимание исследователям и покупателям

Если ваша цель — базовое понимание, полезно знать, что отличает пригодную линию от неудобной в эксплуатации. Первый пункт — непрерывность процесса. Узнайте, как балка перемещается от одного этапа к следующему и насколько часто по-прежнему требуется использование крана. Линия, сокращающая ручную передачу, обычно обеспечивает более предсказуемую производительность.

Далее следует адаптируемость по размерам. Если производство включает балки разных размеров, линия должна обеспечивать изменения без чрезмерного времени настройки. Затем идет контроль качества сварки, который зависит не только от сварочной машины, но и от точности сборки и позиционирования заготовки.

Возможности правки — еще один практический критерий. Многие сосредотачиваются на сварке, поскольку она визуально впечатляет, но именно правка определяет, соответствует ли готовый элемент допускам после тепловой деформации. Наконец, оцените интеграцию последующих процессов. Если сверление, пиление, фрезерование, дробеструйная очистка и окраска являются частью ваших реальных производственных потребностей, слишком раннее завершение линии может лишь перенести узкие места в другие участки цеха.

Распространенные заблуждения о линии производства H-балок

Одно из распространенных заблуждений состоит в том, что большая автоматизация автоматически означает наилучшее соответствие потребностям. В действительности правильный уровень автоматизации зависит от диапазона размеров балок, объема производства, условий труда и планировки цеха. Другая ошибка — рассматривать линию только как сварочную систему. На практике перемещение, кантование и правка имеют такое же значение.

Некоторые исследователи также предполагают, что если линия может обрабатывать тяжелые профили, она будет естественным образом хорошо работать с каждым меньшим размером. Это не всегда так. Важны гибкость, стабильность и эффективность во всем диапазоне. Последнее заблуждение — игнорирование более широкого производственного и технического опыта поставщика. Компании, работающие в области сварочного оборудования, резки с ЧПУ, фрезерования и связанного оборудования для обработки стали, часто лучше понимают, как соединяются процессы до и после основного этапа в реальных цехах.

Почему важны комплексные знания в производстве

В секторе производства и обработки металлов отдельные машины редко обеспечивают наилучший производственный результат. Изготовителям необходим взаимосвязанный взгляд на резку, сварку, правку, механическую обработку и финишную обработку. Это одна из причин, по которой покупатели часто отдают предпочтение поставщикам с опытом в нескольких категориях, таких как автоматическое сварочное оборудование, станки для резки с ЧПУ, фрезерные станки, токарные станки, сварочные роботы, системы лазерной резки, оборудование для обработки листов и оборудование для линий H-балок.

Например, Wuxi Samgins International Trade Co.,Ltd работает в этой более широкой области оборудования и обслуживает клиентов на различных международных рынках. С точки зрения покупателя это важно, поскольку производство конструкционной стали редко решается одной машиной. Это задача организации рабочего процесса, а проблемы рабочего процесса требуют процессного мышления.

Заключительные мысли

Линию производства H-балок лучше всего понимать как скоординированную производственную цепочку, а не как один продукт. Исходная сталь режется, подготавливается, собирается в T- и H-образные сечения, сваривается, кантуется, перемещается, выправляется, обрабатывается, очищается дробеструйным способом и окрашивается. Каждый из этих этапов влияет на качество, использование труда и производительность.

Если вы сравниваете оборудование или просто пытаетесь понять, как изготавливаются сварные конструкционные балки, сосредоточьтесь на всей цепочке. Оценивайте перемещение между станциями, а не только характеристики самих станций. Оценивайте возможности правки, а не только скорость сварки. И оценивайте, насколько хорошо линия поддерживает размеры балок и требования к отделке, необходимые для реальных проектов. Именно с этого обычно начинается ясная и обоснованная оценка.
