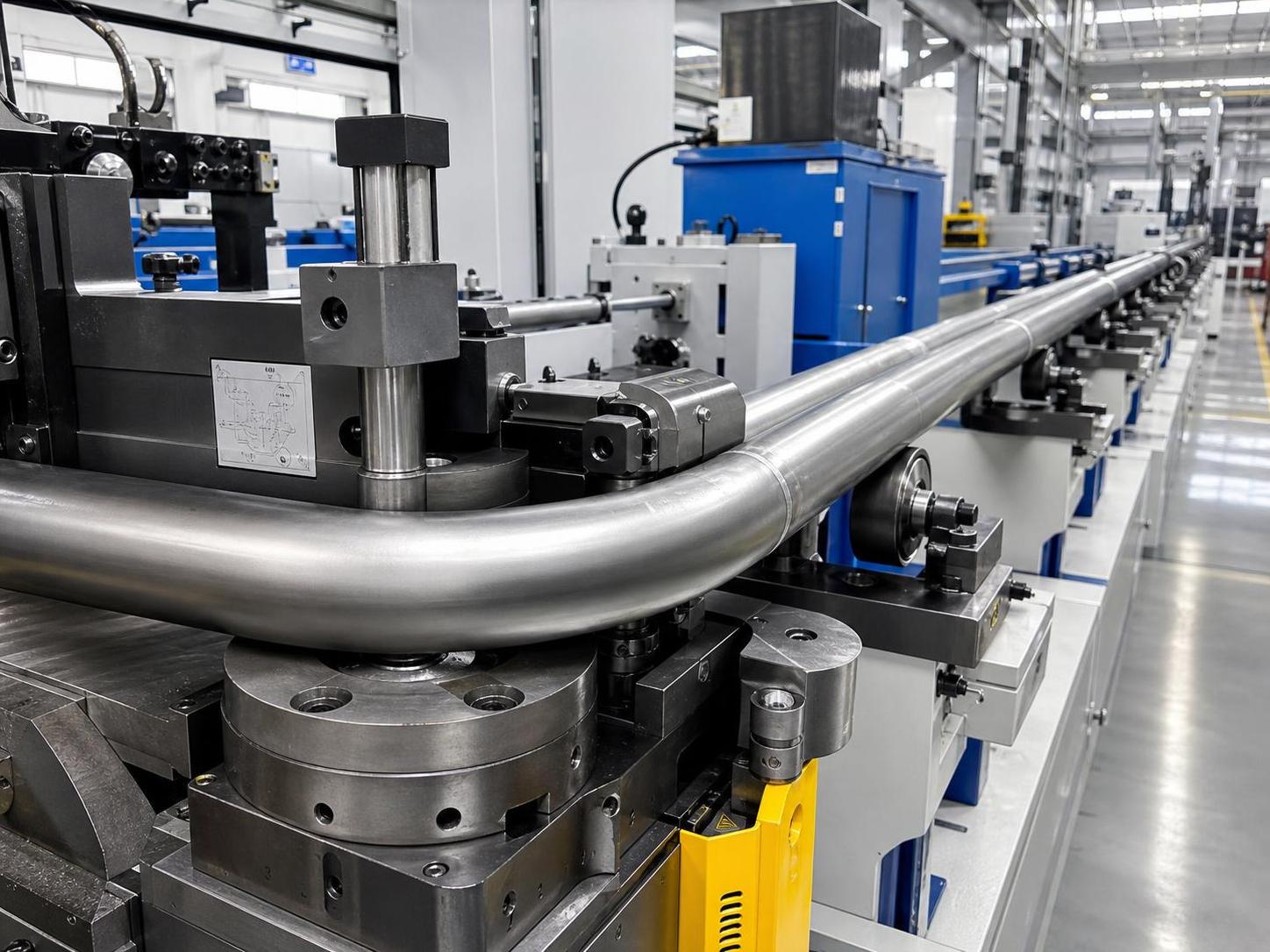

لماذا تنتج آلة ثني الأنابيب زوايا ثني غير متسقة في الأنابيب الطويلة؟ في معظم الحالات، لا تنتج المشكلة عن عطل واحد في الماكينة. بل تأتي عادةً من مجموعة من ارتداد المادة، واختلاف سماكة الجدار، وضعف الدعم، وضعف التثبيت، وتآكل القوالب، والمعايرة غير الدقيقة.

بالنسبة للمصنّعين الذين يتعاملون مع الأنابيب الطويلة، فإن عدم اتساق الزوايا يسبب أكثر من مجرد مشكلة جودة. فهو يؤدي إلى صعوبات في التجميع، وهدر المواد، وإعادة العمل، وبطء الإنتاج، وعدم استقرار أداء التسليم. والخبر الجيد هو أنه يمكن تحديد هذه الأسباب وقياسها وتصحيحها من خلال عملية منهجية.

تشرح هذه المقالة سبب إنتاج آلة ثني الأنابيب لزوايا ثني غير متسقة في الأنابيب الطويلة، وما الذي ينبغي على المشغلين ومديري الإنتاج فحصه أولاً، وكيف يمكن للمصنّعين تحسين قابلية التكرار دون الاعتماد على التجربة والخطأ وحدهما.

لماذا يصبح عدم اتساق الزوايا أكثر وضوحاً في الأنابيب الطويلة

تضخّم الأنابيب الطويلة كل نقطة ضعف في عملية الثني. فقد يخفي الأنبوب القصير اختلافات طفيفة في المادة أو أخطاء تموضع صغيرة، لكن قطعة العمل الطويلة تكبّر هذه المشكلات وتجعل انحراف الزاوية النهائية أكثر وضوحاً.

يزيد الطول الإضافي من ذراع العزم أثناء الثني. وإذا لم يكن الأنبوب مدعوماً بشكل صحيح، فقد يتسبب وزنه في ترهل أو التواء أو حركة عند نقطة التثبيت. وتغيّر هذه الحركة ظروف الثني الفعلية وتؤثر في الزاوية النهائية.

كما تفرض الأنابيب الطويلة متطلبات أعلى على دقة التغذية. إذ يمكن لخطأ محاذاة بسيط في البداية أن يؤدي إلى انحراف أكبر عند اكتمال دورة الثني، ولا سيما في القطع ذات الانحناءات المتعددة أو التطبيقات ذات التفاوتات الضيقة.

عملياً، لهذا السبب تسأل العديد من الورش: «لماذا تنتج آلة ثني الأنابيب زوايا ثني غير متسقة في الأنابيب الطويلة؟» وغالباً ما تكمن الإجابة في استقرار العملية، وليس في آلة الثني وحدها.

ارتداد المادة أحد أكثر الأسباب الجذرية شيوعاً

الارتداد هو الميل الطبيعي للمعدن إلى العودة قليلاً نحو شكله الأصلي بعد إزالة قوة الثني. ويحدث في كل عمليات الثني، لكن درجته تتغير وفقاً لدرجة المادة وصلادتها وسماكة الجدار ونصف قطر الثني.

عندما تأتي الأنابيب الطويلة من دفعات مواد مختلفة، فقد لا يكون مستوى الارتداد متماثلاً. وحتى إذا استخدم المشغل البرنامج والقوالب نفسيهما، يمكن أن تختلف زاوية الثني النهائية من قطعة إلى أخرى.

تُظهر المواد عالية المقاومة عادةً ارتداداً أكبر من المواد الأكثر ليونة. وغالباً ما يتطلب الفولاذ المقاوم للصدأ وبعض الأنابيب السبائكية والمواد المتصلدة بالتشغيل تعويضاً أكبر من الفولاذ الطري. وإذا لم يتم تحديث قيم التعويض، تصبح الزاوية غير متسقة.

قد يوجد عدم اتساق في المادة أيضاً ضمن الدفعة نفسها. فإذا كانت للأنبوب خصائص ميكانيكية غير متساوية على امتداد طوله، فقد ينحني قسم بشكل مختلف عن قسم آخر، مما يؤدي إلى نتائج غير مستقرة في دورات الإنتاج المتكررة.

الحل العملي هو التعامل مع الارتداد بوصفه متغيراً قابلاً للقياس. ينبغي للورش تسجيل درجة المادة والمورّد وسماكة الجدار ونصف قطر الثني وقيم التصحيح، ثم بناء قاعدة بيانات قياسية للتعويض بدلاً من الاعتماد على خبرة المشغل وحدها.

تؤثر اختلافات سماكة الجدار وهندسة الأنبوب مباشرةً في نتيجة الثني

ليست جميع الأنابيب متجانسة كما توحي أبعادها الاسمية. إذ يمكن أن تؤدي الاختلافات في القطر الخارجي وسماكة الجدار والبيضاوية والاستقامة إلى تغيير طريقة تفاعل المادة داخل قالب الثني.

إذا اختلفت سماكة الجدار من أنبوب إلى آخر، تتغير مقاومة التشوه أيضاً. فقد ترتد المقاطع الأكثر سماكة بشكل مختلف، بينما قد تتشوه المقاطع الأرق بسهولة أكبر، مما يؤدي إلى زاوية نهائية مختلفة.

تسبب الأنابيب البيضاوية أو الأنابيب ذات الاستدارة الضعيفة مشكلة أخرى. فنظراً لأن الأنبوب لا يستقر بصورة متسقة في القوالب، يتغير ضغط التلامس أثناء الثني. ويمكن أن يؤثر هذا التلامس غير المستقر في دقة الزاوية وجودة السطح معاً.

تكتسب الاستقامة أهمية خاصة بالنسبة للأنابيب الطويلة. فإذا كان الأنبوب الوارد يحتوي بالفعل على انحناء أو التواء طفيف، فقد لا يبقى موضع التغذية متسقاً. وقد تظل الماكينة قادرة على إكمال الدورة، لكن زاوية الثني قد تتغير بشكل غير متوقع.

لهذا السبب، لا ينبغي أن يقتصر فحص المواد الواردة على التحقق من الطول فقط. إذ يتطلب ثني الأنابيب الطويلة بصورة متسقة التحقق من تفاوت القطر وتفاوت سماكة الجدار والاستقامة وحالة السطح قبل بدء الإنتاج.

يسمح التثبيت غير الكافي بانزلاق الأنبوب أثناء الثني

تُعد مشكلات التثبيت مصدراً متكرراً، لكنه غالباً ما يُستهان به، لاختلاف الزوايا. وإذا لم يثبت قالب التثبيت الأنبوب بإحكام كافٍ، فقد تنزلق قطعة العمل قليلاً أثناء الدوران، مما يغير زاوية الثني الفعلية.

تزداد شدة هذه المشكلة في الأنابيب الطويلة لأن كتلة قطعة العمل تولد قوة سحب إضافية. وقد يفشل إعداد تثبيت يبدو مقبولاً للأنابيب القصيرة عندما تعالج الماكينة نفسها قطعاً أطول وأثقل.

ضغط التثبيت غير الكافي ليس سوى جزء من المشكلة. إذ يمكن لأسطح التثبيت المتآكلة والتلوث بالزيت أو القشور وعدم التوافق الجيد بين الأنبوب والقوالب أن تقلل جميعها من أداء الإمساك الفعلي.

في بعض الأعمال، يزيد المشغلون القوة بشكل عشوائي لمنع الانزلاق. وقد يساعد ذلك مؤقتاً، لكن الضغط الزائد قد يترك علامات على سطح الأنبوب أو يشوه المواد رقيقة الجدار. والنهج الأفضل هو مطابقة ضغط التثبيت وحالة القوالب وخصائص المادة بصورة صحيحة.

عند ظهور زوايا غير متسقة، يجب أن يكون أحد الفحوصات التشخيصية الأولى هو التحقق مما إذا كان موضع الأنبوب يتغير بين التحميل واكتمال الثني. حتى الحركة الصغيرة يمكن أن تفسر فروق الزوايا الكبيرة في الأنابيب الطويلة النهائية.

يقلل تآكل القوالب وسوء توافقها من قابلية التكرار

لحالة القوالب تأثير مباشر في اتساق الثني. ومع تآكل قوالب الثني وقوالب التثبيت وقوالب الضغط والمكونات المرتبطة بالماندريل بمرور الوقت، فإنها لم تعد تتحكم في الأنبوب بالدقة نفسها التي كانت عليها عندما كانت جديدة.

يمكن أن تغير القوالب المتآكلة الاحتكاك ومساحة التلامس ودعم الأنبوب. ويؤثر ذلك في كيفية انتقال القوة إلى المادة، وغالباً ما يسبب زوايا ثني غير مستقرة، خاصة في دورات الإنتاج الأطول.

هناك مشكلة أخرى تتمثل في عدم تطابق القوالب. فإذا لم يتوافق نصف قطر القالب أو حجم المجرى أو ملاءمة الأنبوب مع مواصفات الأنبوب الفعلية، تصبح عملية الثني أقل قابلية للتنبؤ. وقد تستمر الماكينة في العمل، لكن قابلية التكرار تتأثر.

يُخطأ أحياناً في اعتبار تآكل القوالب مشكلة برمجة لأن انحراف الزاوية يظهر تدريجياً. لكن في الواقع، قد يكون البرنامج صحيحاً بينما تدهورت الواجهة الميكانيكية بين الماكينة والأنبوب.

يساعد برنامج صيانة منضبط على منع ذلك. إذ يمكن للفحص المنتظم لتآكل القوالب وحالة التشحيم وجودة وجه التثبيت وموضع الماندريل أن يكشف المشكلات قبل أن تتسبب في هدر مكلف أو شكاوى من العملاء.

تؤدي أخطاء معايرة الماكينة إلى انحرافات زاوية خفية

حتى آلات ثني الأنابيب عالية الجودة لا تستطيع إنتاج نتائج مستقرة إذا كانت المعايرة غير دقيقة. فأخطاء موضع السيرفو وانجراف المشفر والخلوص العكسي للمحور والسلوك الهيدروليكي غير المتسق يمكن أن تغير جميعها زاوية الثني الحقيقية عن القيمة المبرمجة.

في تطبيقات الأنابيب الطويلة، تصبح هذه الأخطاء الصغيرة أكثر وضوحاً لأن هندسة المنتج النهائي أصعب في التحكم. فالانحراف الذي يبدو طفيفاً على عينة قصيرة قد يسبب مشكلة خطيرة في المطابقة ضمن تجميعة مصنّعة طويلة.

غالباً ما تخفى مشكلات المعايرة عندما تعتمد الورش على التصحيح اليدوي المتكرر. فإذا كان المشغلون يعدّلون البرامج باستمرار «لجعل القطع مقبولة»، فقد تستمر العملية دون معالجة المصدر الأساسي للاختلاف.

ينبغي أن يتضمن الفحص الصحيح معايرة الزاوية ودقة طول التغذية وموضع الدوران واستقرار تكرار الدورة. كما يجب اختبار الماكينة في ظروف الإنتاج الفعلية بدلاً من الاقتصار على فحوصات الحركة الفارغة أو المبسطة.

يحتاج المصنّعون الذين يريدون ثني أنابيب طويلة قابلاً للتكرار إلى التعامل مع المعايرة كجزء من التحكم في العملية، وليس كمهمة إصلاح عرضية. فهندسة الماكينة المستقرة هي الأساس لهندسة القطعة المستقرة.

الدعم والمناولة أهم مما تتوقعه العديد من الورش

تحتاج الأنابيب الطويلة إلى دعم محكوم قبل الثني وأثناءه وبعده. ومن دونه، قد يترهل الأنبوب تحت وزنه أو ينزاح عن المركز أو يلتوي قليلاً أثناء دورة الماكينة.

قد تبدو هذه الحركات صغيرة للمشغل، لكنها قد تغير ظروف التلامس في منطقة الثني. وبمجرد أن لا يتبع خط مركز الأنبوب المسار المقصود، يصبح الحفاظ على اتساق الزاوية أمراً صعباً.

تسهم أساليب التحميل غير الصحيحة أيضاً في الاختلاف. فإذا كان المشغلون يلقمون الأنابيب الطويلة يدوياً دون موجهات أو دعامات، فقد تبدأ كل دورة من موضع مختلف قليلاً. وينتقل هذا الاختلاف مباشرةً إلى النتيجة النهائية.

يمكن لأجهزة الدعم الإضافية، مثل المساند المتابعة والدعامات الجانبية وطاولات التحميل والبكرات الموجهة، أن تحسن قابلية التكرار بدرجة كبيرة. وهذا مهم بشكل خاص للأنابيب رقيقة الجدار أو الأنابيب كبيرة القطر أو القطع عالية القيمة ذات التفاوتات الضيقة.

ليست ممارسات المناولة الجيدة مجرد تحسين مريح للعمل. ففي العديد من تطبيقات الأنابيب الطويلة، تعد شرطاً ضرورياً للثني الدقيق وإنتاج زوايا متسقة.

لا تزال طريقة المشغل وانضباط الإعداد تحدثان فرقاً قابلاً للقياس

تقلل آلات ثني الأنابيب المتقدمة من الاعتماد على مهارة المشغل، لكنها لا تلغيه. فما زالت جودة الإعداد تؤثر في اتساق الزاوية، ولا سيما عند التعامل مع مواد أو أحجام أنابيب أو دفعات إنتاج مختلفة.

إذا لم يتحقق المشغلون من هوية المادة وملاءمة القوالب والتشحيم وموضع الدعم وقياسات القطعة الأولى، فقد تنحرف العملية قبل أن يلاحظ أحد ذلك. وتجعل الأنابيب الطويلة هذا الانحراف أكثر تكلفة لأن كل قطعة فاشلة تستهلك مواد ووقتاً أكثر.

تُعد أوراق الإعداد الموحدة مفيدة في هذا المجال. فهي تساعد على ضمان تسجيل المتغيرات الحاسمة، مثل تعويض الثني وضغط التثبيت وموضع الماندريل وإعدادات الدعم، وتكرارها بدقة.

كما أن التدريب مهم. ينبغي أن يفهم المشغلون كيفية تفاعل الارتداد والانزلاق وتآكل القوالب والمحاذاة. وعندما يدركون السبب الفيزيائي وراء العيب، يصبح استكشاف الأخطاء وإصلاحها أسرع وأكثر موثوقية.

بالنسبة للمديرين، يعني ذلك أن اتساق الزاوية ليس مجرد مسألة اختيار ماكينة. بل هو أيضاً مسألة ما إذا كانت الورشة تمتلك طريقة تشغيل محكومة وقابلة للتكرار.

كيفية تشخيص زوايا الثني غير المتسقة خطوة بخطوة

عندما تنتج آلة ثني الأنابيب زوايا ثني غير متسقة في الأنابيب الطويلة، فإن أسرع طريقة لحل المشكلة هي عزل المتغيرات واحداً تلو الآخر. فالتعديل العشوائي يهدر الوقت عادةً وقد يخفي السبب الحقيقي.

ابدأ بالتحقق مما إذا كان الاختلاف مرتبطاً بدفعات المواد. فإذا انحنت أجزاء من دفعة بشكل مختلف عن دفعة أخرى، فمن المحتمل أن يكون الارتداد أو عدم اتساق الأبعاد عاملاً مؤثراً. سجل البيانات قبل تغيير إعدادات الماكينة.

بعد ذلك، افحص حالة القوالب والتثبيت. ابحث عن التآكل وسوء الملاءمة والتلوث وأدلة الانزلاق. ويمكن أن يساعد وضع علامة على الأنبوب قبل الثني في تأكيد ما إذا كان يتحرك داخل المشبك أثناء الدورة.

ثم تحقق من معايرة الماكينة، بما في ذلك خرج زاوية الثني ودقة محور التغذية وقابلية تكرار الدوران. وإذا لم تستطع الماكينة تكرار حركتها بصورة متسقة، فلن تحل تصحيحات العملية وحدها المشكلة.

بعد ذلك، راجع الدعم والمناولة. تأكد مما إذا كان الأنبوب الطويل يبقى مستقراً خلال التحميل والثني والتفريغ. وإذا لم يكن كذلك، أضف أجهزة الدعم أو أعد تموضعها لتقليل الترهل والالتواء.

وأخيراً، وحّد الإعداد الناجح. فبمجرد تحديد السبب، وثّق بيانات المادة ومجموعة القوالب وقيم التصحيح وترتيب الدعم بحيث يمكن تكرار النتيجة في الأعمال المستقبلية.

ما الذي ينبغي للمشترين ومديري الإنتاج تقييمه قبل اختيار آلة ثني الأنابيب

بالنسبة للشركات التي تستثمر في معدات ثني الأنابيب، لا يتمثل السؤال الرئيسي ببساطة في ما إذا كانت الماكينة تستطيع ثني قطر معين. فالسؤال الأهم هو ما إذا كانت تستطيع الحفاظ على دقة قابلة للتكرار في الأنابيب الطويلة ضمن الإنتاج الفعلي.

وهذا يعني تقييم صلابة الماكينة ودقة التحكم وتصميم التثبيت وخيارات الدعم وجودة القوالب وسهولة المعايرة. فقد يصبح سعر الشراء المنخفض مكلفاً إذا كانت قابلية التكرار ضعيفة وظلت معدلات الهدر مرتفعة.

ينبغي للمشترين أيضاً سؤال الموردين عن نطاق المواد وقدرة التعويض ودعم الخدمة والوثائق. إذ إن الماكينة القادرة التي يدعمها إرشاد إعداد ضعيف قد تستمر في التسبب في عدم استقرار الإنتاج.

يوصى بشدة بالاختبار باستخدام قطع عمل حقيقية. إذ يوفر الثني التجريبي باستخدام مواصفات أنبوب العميل وسماكة جداره ونصف قطره وزاويته المستهدفة دليلاً أكثر فائدة بكثير من قطع العينات العامة.

بالنسبة للمصنّعين الذين يعالجون الأنابيب الطويلة على نطاق واسع، فإن اتساق زوايا الثني مسألة تجارية بقدر ما هي مسألة تقنية. فقابلية التكرار الأفضل تحسن ملاءمة التجميع وتقلل الهدر وتحمي جداول التسليم وتعزز ثقة العملاء.

الخلاصة

إذا كنت تسأل: «لماذا تنتج آلة ثني الأنابيب زوايا ثني غير متسقة في الأنابيب الطويلة؟»، فإن الإجابة عادةً هي مزيج من العوامل وليس نقطة فشل واحدة. ويُعد ارتداد المادة واختلاف سماكة الجدار وضعف التثبيت وتآكل القوالب وخطأ المعايرة والدعم غير الكافي من الأسباب الرئيسية.

الاستجابة الأكثر فاعلية هي الاستجابة المنهجية. افحص المادة أولاً، وتأكد من حالة القوالب والتثبيت، وتحقق من المعايرة، وحسّن دعم الأنابيب الطويلة، ووحّد عملية الإعداد. يوفر هذا النهج زوايا أكثر استقراراً من التخمين المتكرر عند الماكينة.

بالنسبة لأعمال التصنيع، لا يقتصر حل عدم اتساق الثني على إنتاج قطع أفضل فقط. بل يعني أيضاً انخفاض الهدر وتحسن الكفاءة وجودة أكثر قابلية للتنبؤ وقدرة تنافسية أقوى في مشروعات التصنيع المتطلبة.

مع تكوين الماكينة المناسب والتحكم المنضبط في العملية والدعم التقني الموثوق، يمكن لثني الأنابيب الطويلة تحقيق الدقة وقابلية التكرار المطلوبتين للإنتاج الصناعي الحديث.
