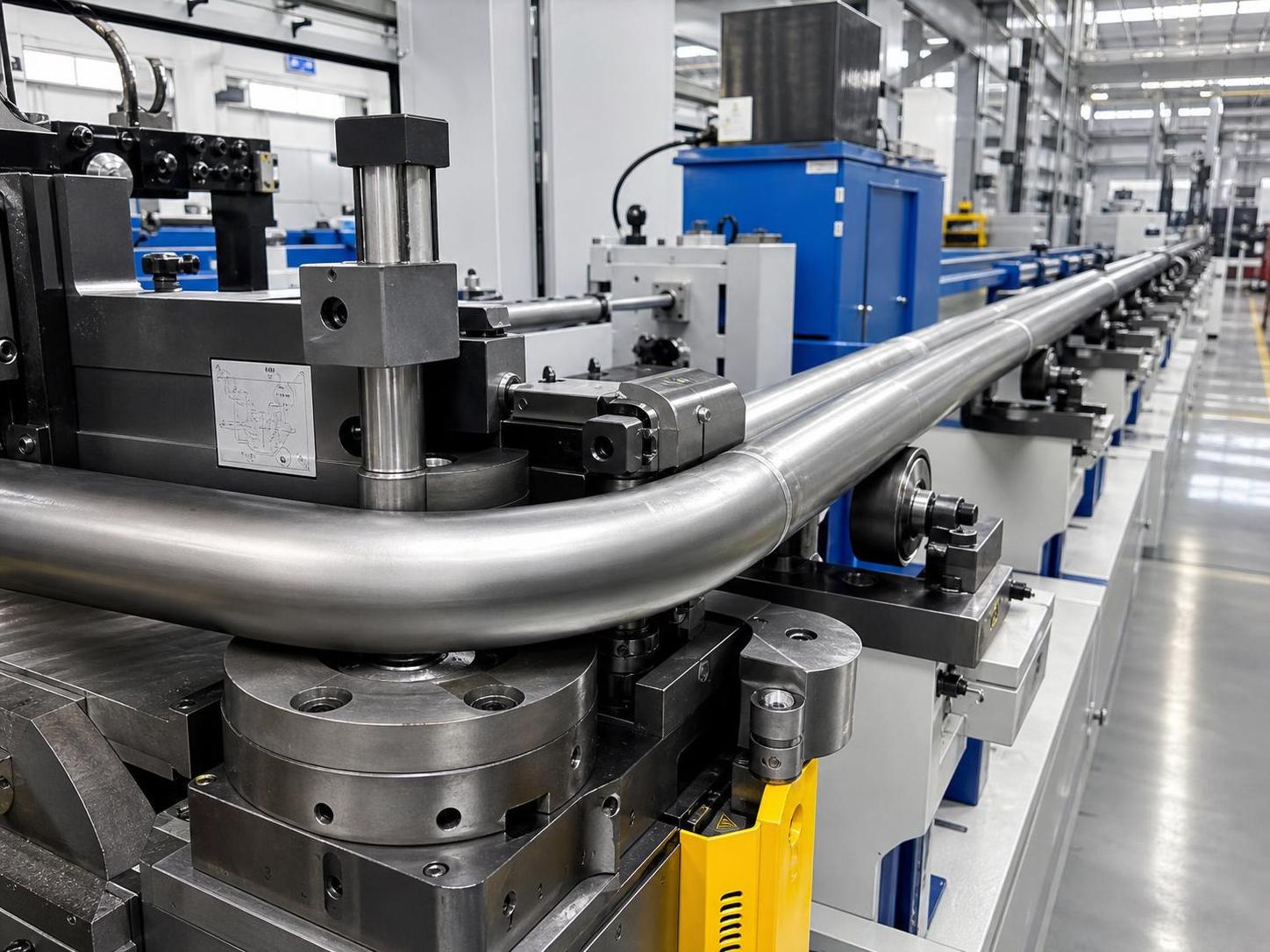

Почему трубогиб производит гибы с неодинаковыми углами на длинных трубах? В большинстве случаев проблема вызвана не одной неисправностью станка. Обычно она возникает из-за сочетания упругого возврата материала, изменения толщины стенки, недостаточной поддержки, слабого зажима, износа оснастки и неточной калибровки.

Для производителей, работающих с длинными трубами, нестабильность угла создает не только проблему качества. Она приводит к трудностям при сборке, браку, переделкам, снижению производительности и нестабильности сроков поставки. Хорошая новость заключается в том, что эти причины можно выявить, измерить и устранить с помощью системного подхода.

В этой статье объясняется, почему трубогиб создает неодинаковые углы гиба на длинных трубах, что операторам и руководителям производства следует проверить в первую очередь и как производители могут повысить повторяемость без опоры только на метод проб и ошибок.

Почему нестабильность угла становится более заметной на длинных трубах

Длинные трубы усиливают каждую слабость процесса гибки. Короткая труба может скрыть незначительные различия материала или небольшие ошибки позиционирования, но длинная заготовка увеличивает влияние этих факторов и делает отклонение конечного угла более заметным.

Дополнительная длина увеличивает рычаг при гибке. Если труба не имеет надлежащей поддержки, ее собственный вес может вызвать провисание, скручивание или смещение в точке зажима. Это смещение изменяет фактические условия гибки и влияет на готовый угол.

Длинные трубы также предъявляют более высокие требования к точности подачи. Даже небольшая ошибка выравнивания в начале может привести к большему отклонению к завершению цикла гибки, особенно при изготовлении деталей с несколькими гибами или с жесткими допусками.

На практике именно поэтому многие предприятия спрашивают: «Почему трубогиб производит гибы с неодинаковыми углами на длинных трубах?» Ответ часто заключается в стабильности процесса, а не только в самом трубогибочном станке.

Упругий возврат материала — одна из наиболее распространенных первопричин

Упругий возврат — это естественная тенденция металла частично возвращаться к исходной форме после снятия усилия гибки. Он возникает в каждом процессе гибки, но его величина зависит от марки материала, твердости, толщины стенки и радиуса гибки.

Когда длинные трубы поступают из разных партий материала, уровень упругого возврата может различаться. Даже если оператор использует одну и ту же программу и оснастку, конечный угол гиба может отличаться от детали к детали.

Высокопрочные материалы обычно демонстрируют больший упругий возврат, чем более мягкие материалы. Нержавеющая сталь, некоторые легированные трубы и наклепанные материалы часто требуют большей компенсации, чем низкоуглеродистая сталь. Если значения компенсации не обновляются, угол становится нестабильным.

Неоднородность материала может присутствовать и в пределах одной партии. Если труба имеет неравномерные механические свойства по длине, один участок может гнуться иначе, чем другой, вызывая нестабильные результаты при серийном производстве.

Практическое решение — рассматривать упругий возврат как измеряемую переменную. Предприятиям следует фиксировать марку материала, поставщика, толщину стенки, радиус гибки и корректирующие значения, а затем создавать стандартную базу данных компенсаций вместо того, чтобы полагаться только на опыт оператора.

Изменения толщины стенки и геометрии трубы напрямую влияют на результат гибки

Не все трубы настолько однородны, как предполагают их номинальные размеры. Отклонения наружного диаметра, толщины стенки, овальности и прямолинейности могут изменить реакцию материала внутри гибочной матрицы.

Если толщина стенки различается от одной трубы к другой, меняется и сопротивление деформации. Более толстые участки могут по-разному пружинить, тогда как более тонкие легче деформируются, что приводит к другому конечному углу.

Овальные трубы или трубы с недостаточной круглостью создают еще одну проблему. Поскольку труба не располагается в оснастке стабильно, во время гибки изменяется контактное давление. Такой нестабильный контакт может повлиять как на точность угла, так и на качество поверхности.

Прямолинейность особенно важна для длинных труб. Если поступающая труба уже имеет небольшой изгиб или скручивание, положение подачи может оставаться нестабильным. Станок может завершить цикл, но угол гиба способен неожиданно измениться.

По этой причине входной контроль материала не должен ограничиваться проверкой только длины. Для стабильной гибки длинных труб необходимо до начала производства проверять допуск диаметра, допуск толщины стенки, прямолинейность и состояние поверхности.

Недостаточный зажим позволяет трубе проскальзывать во время гибки

Проблемы с зажимом являются частым, но недооцененным источником отклонений угла. Если зажимная матрица удерживает трубу недостаточно надежно, заготовка может слегка проскальзывать во время вращения, изменяя фактический угол гиба.

На длинных трубах эта проблема становится более серьезной, поскольку масса заготовки создает дополнительное тяговое усилие. Настройка зажима, которая кажется приемлемой для коротких труб, может оказаться недостаточной при обработке на том же станке более длинных и тяжелых деталей.

Недостаточное давление зажима — лишь одна часть проблемы. Изношенные поверхности зажимов, загрязнение маслом или окалиной, а также плохое соответствие трубы и оснастки могут снижать фактическую эффективность захвата.

В некоторых случаях операторы вслепую увеличивают усилие, чтобы остановить проскальзывание. Это может временно помочь, однако чрезмерное давление может оставить следы на поверхности трубы или деформировать тонкостенный материал. Более правильный подход — корректно согласовать давление зажима, состояние оснастки и характеристики материала.

При появлении нестабильных углов одной из первых диагностических проверок должно быть определение того, смещается ли положение трубы между загрузкой и завершением гибки. Даже небольшое перемещение может объяснить значительные различия углов на готовых длинных трубах.

Износ оснастки и плохое соответствие матриц снижают повторяемость

Состояние оснастки напрямую влияет на стабильность гибки. По мере износа гибочных матриц, зажимных матриц, прижимных матриц и компонентов, связанных с дорном, они уже не контролируют трубу с той же точностью, что в новом состоянии.

Изношенная оснастка может изменять трение, площадь контакта и поддержку трубы. Это влияет на передачу усилия в материал и часто вызывает нестабильные углы гиба, особенно при длительных производственных циклах.

Еще одна проблема — несоответствие матриц. Если радиус оснастки, размер ручья или посадка трубы не соответствуют фактической спецификации трубы, процесс гибки становится менее предсказуемым. Станок может продолжать работать, но повторяемость ухудшается.

Износ оснастки иногда ошибочно принимают за проблему программирования, поскольку отклонение угла проявляется постепенно. На самом деле программа может быть правильной, в то время как механический контакт между станком и трубой ухудшился.

Предотвратить это помогает строгая процедура технического обслуживания. Регулярная проверка износа матриц, состояния смазки, качества зажимных поверхностей и положения дорна позволяет выявлять проблемы до того, как они приведут к дорогостоящему браку или жалобам клиентов.

Ошибки калибровки станка создают скрытое отклонение угла

Даже высококачественные трубогибы не могут обеспечивать стабильные результаты при неточной калибровке. Ошибки положения сервопривода, дрейф энкодера, люфт осей и нестабильная работа гидравлики могут изменять фактический угол гиба относительно запрограммированного значения.

При обработке длинных труб эти небольшие ошибки становятся более заметными, поскольку конечную геометрию сложнее контролировать. Отклонение, которое кажется незначительным на коротком образце, может создать серьезную проблему при сборке длинной сварной конструкции.

Проблемы калибровки часто остаются скрытыми, когда предприятия полагаются на повторяющиеся ручные корректировки. Если операторы постоянно корректируют программы, чтобы «детали проходили контроль», процесс может продолжаться без устранения основной причины отклонений.

Правильная проверка должна включать калибровку угла, точность длины подачи, позиционирование поворота и стабильность повторения цикла. Станок также следует испытывать в реальных производственных условиях, а не только при пустых или упрощенных проверках движения.

Производителям, которым нужна повторяемая гибка длинных труб, необходимо рассматривать калибровку как часть управления процессом, а не как периодическую ремонтную задачу. Стабильная геометрия станка — основа стабильной геометрии детали.

Поддержка и обращение с трубами важнее, чем ожидают многие предприятия

Длинные трубы нуждаются в контролируемой поддержке до, во время и после гибки. Без нее труба может провисать под собственным весом, смещаться от центра или слегка скручиваться в процессе работы станка.

Эти движения могут казаться оператору незначительными, но они способны изменить условия контакта в зоне гибки. Как только осевая линия трубы перестает следовать заданной траектории, поддерживать стабильность угла становится сложно.

Неправильные методы загрузки также способствуют появлению отклонений. Если операторы вручную подают длинные трубы без направляющих или опор, каждый цикл может начинаться из немного другого положения. Это отклонение напрямую переносится на готовый результат.

Дополнительные опорные устройства, такие как подвижные люнеты, боковые опоры, загрузочные столы или направляющие ролики, могут значительно повысить повторяемость. Это особенно важно для тонкостенных труб, труб большого диаметра или дорогостоящих деталей с жесткими допусками.

Правильное обращение с заготовками — это не просто эргономическое улучшение. Во многих операциях с длинными трубами оно является необходимым условием точной гибки и стабильного угла на выходе.

Методика работы оператора и дисциплина настройки по-прежнему дают измеримый эффект

Современные трубогибы уменьшают зависимость от квалификации оператора, но не устраняют ее полностью. Качество настройки по-прежнему влияет на стабильность угла, особенно при использовании различных материалов, размеров труб или производственных партий.

Если операторы не проверяют идентификацию материала, соответствие оснастки, смазку, положение опор и измерения первой детали, процесс может отклониться до того, как это будет замечено. На длинных трубах такие отклонения обходятся дороже, поскольку каждая бракованная деталь требует больше материала и времени.

Здесь полезны стандартизированные карты настройки. Они помогают обеспечить точную регистрацию и повторение таких критически важных переменных, как компенсация гиба, давление зажима, положение дорна и настройки опор.

Обучение также имеет значение. Операторы должны понимать взаимодействие упругого возврата, проскальзывания, износа матриц и выравнивания. Когда они распознают физическую причину дефекта, поиск и устранение неисправностей становится быстрее и надежнее.

Для руководителей это означает, что стабильность угла — не только вопрос выбора станка. Это также вопрос наличия на предприятии контролируемого и повторяемого метода работы.

Как пошагово диагностировать нестабильные углы гиба

Когда трубогиб создает неодинаковые углы гиба на длинных трубах, самый быстрый способ решить проблему — последовательно изолировать переменные. Случайная регулировка обычно тратит время впустую и может скрыть истинную причину.

Начните с проверки, связано ли отклонение с партиями материала. Если детали из одной партии гнутся иначе, чем из другой, вероятно, причиной являются упругий возврат или нестабильность размеров. Зафиксируйте данные до изменения настроек станка.

Затем проверьте состояние оснастки и зажимов. Ищите износ, плохую посадку, загрязнения и признаки проскальзывания. Маркировка трубы перед гибкой может помочь подтвердить, перемещается ли она внутри зажима в течение цикла.

После этого проверьте калибровку станка, включая фактический угол гиба, точность оси подачи и повторяемость поворота. Если станок не может стабильно повторять свои движения, одни лишь корректировки процесса не решат проблему.

Далее проанализируйте поддержку и обращение с трубой. Убедитесь, что длинная труба остается устойчивой во время загрузки, гибки и выгрузки. Если это не так, добавьте или переместите опорные устройства, чтобы уменьшить провисание и скручивание.

Наконец, стандартизируйте успешную настройку. После выявления причины задокументируйте данные материала, комбинацию оснастки, корректирующие значения и схему опор, чтобы результат можно было повторить в будущих заказах.

Что покупателям и руководителям производства следует оценить перед выбором трубогиба

Для компаний, инвестирующих в оборудование для гибки труб, ключевой вопрос заключается не просто в том, может ли станок гнуть трубу заданного диаметра. Более важный вопрос — способен ли он поддерживать повторяемую точность на длинных трубах в реальном производстве.

Это означает необходимость оценки жесткости станка, точности управления, конструкции зажима, вариантов опор, качества оснастки и простоты калибровки. Более низкая цена покупки может оказаться дорогостоящей, если повторяемость низкая, а уровень брака остается высоким.

Покупателям также следует запрашивать у поставщиков информацию о диапазоне материалов, возможностях компенсации, сервисной поддержке и документации. Даже производительный станок при слабых рекомендациях по настройке может создавать нестабильность производства.

Настоятельно рекомендуется проводить испытания с реальными заготовками. Пробная гибка с использованием спецификации трубы клиента, толщины стенки, радиуса и целевого угла дает гораздо более полезные результаты, чем типовые образцы деталей.

Для производителей, обрабатывающих длинные трубы в больших объемах, стабильные углы гиба являются не только техническим, но и бизнес-вопросом. Лучшая повторяемость улучшает точность сборки, сокращает отходы, защищает графики поставок и укрепляет доверие клиентов.

Заключение

Если вы задаетесь вопросом: «Почему трубогиб производит гибы с неодинаковыми углами на длинных трубах?», ответ обычно заключается в сочетании факторов, а не в одной точке отказа. Основными причинами являются упругий возврат материала, изменение толщины стенки, слабый зажим, износ оснастки, ошибка калибровки и недостаточная поддержка.

Наиболее эффективным является системный подход. Сначала проверьте материал, подтвердите состояние оснастки и зажимов, проверьте калибровку, улучшите поддержку длинных труб и стандартизируйте процесс настройки. Такой подход обеспечивает более стабильные углы, чем повторяющиеся догадки у станка.

Для производственных предприятий устранение нестабильности гиба — это не только изготовление более качественных деталей. Это также снижение брака, повышение эффективности, более предсказуемое качество и усиление конкурентоспособности в сложных производственных проектах.

При правильной конфигурации станка, строгом управлении процессом и надежной технической поддержке гибка длинных труб может обеспечивать точность и повторяемость, необходимые для современного промышленного производства.
