دليل ماكينة لحام الهياكل الفراغية: المواصفات وسير العمل ونصائح الاختيار

ما هي آلة لحام الهياكل الفراغية ولماذا تُعد مهمة

آلة لحام الهياكل الفراغية هي معدات متخصصة تُستخدم للحام العناصر الأنبوبية ومكونات العقد أو الأجزاء الإنشائية ذات الصلة للهياكل الفراغية الفولاذية ثلاثية الأبعاد. وتُستخدم هذه الهياكل على نطاق واسع في أسقف الملاعب والمحطات وقاعات المعارض وحظائر الطائرات والورش الصناعية والمباني العامة واسعة الامتداد، حيث يكون انخفاض الوزن الذاتي والكفاءة الإنشائية العالية عاملين مهمين.

وعلى خلاف محطات اللحام اليدوي العامة، صُممت آلة لحام الهياكل الفراغية لتحقيق قابلية التكرار. فهي تجمع بين التموضع والتثبيت وحركة شعلة اللحام والتحكم في العملية، بحيث تظل درزات اللحام مستقرة من قطعة إلى أخرى. وفي إنتاج B2B، يكتسب ذلك أهمية لأن مكونات الهياكل الفراغية يجب أن تتطابق بدقة أثناء التجميع، وقد يؤدي عدم اتساق هندسة اللحام إلى إبطاء التركيب أو التسبب في إعادة عمل مكلفة.

يمكن تهيئة المعدات للحامات العقدة-إلى-الأنبوب، أو الدرزات الدائرية، أو الوصلات متعددة الزوايا، أو مهام اللحام شبه الآلي والآلي وفقًا لتخطيط المصنع. وفي العديد من المشاريع، تشكل الآلة جزءًا من سلسلة تصنيع أوسع تشمل القطع، وتجهيز الحواف المشطوفة، والثقب، والمواءمة، واللحام، والسفع، والفحص البُعدي.

بالنسبة للمشترين، لا تقتصر القيمة الاستراتيجية على سرعة اللحام. إذ يمكن لآلة لحام الهياكل الفراغية الملائمة أن تقلل الاعتماد على المهارات اليدوية شديدة التفاوت، وتحسن تخطيط الإنتاجية، وتدعم الامتثال لمواصفات المشروع، وتساعد المقاولين أو مصانع الهياكل الفولاذية على تسليم الطلبات كبيرة الحجم بجودة أكثر قابلية للتنبؤ.

المبدأ التقني ومنطق التشغيل الأساسي

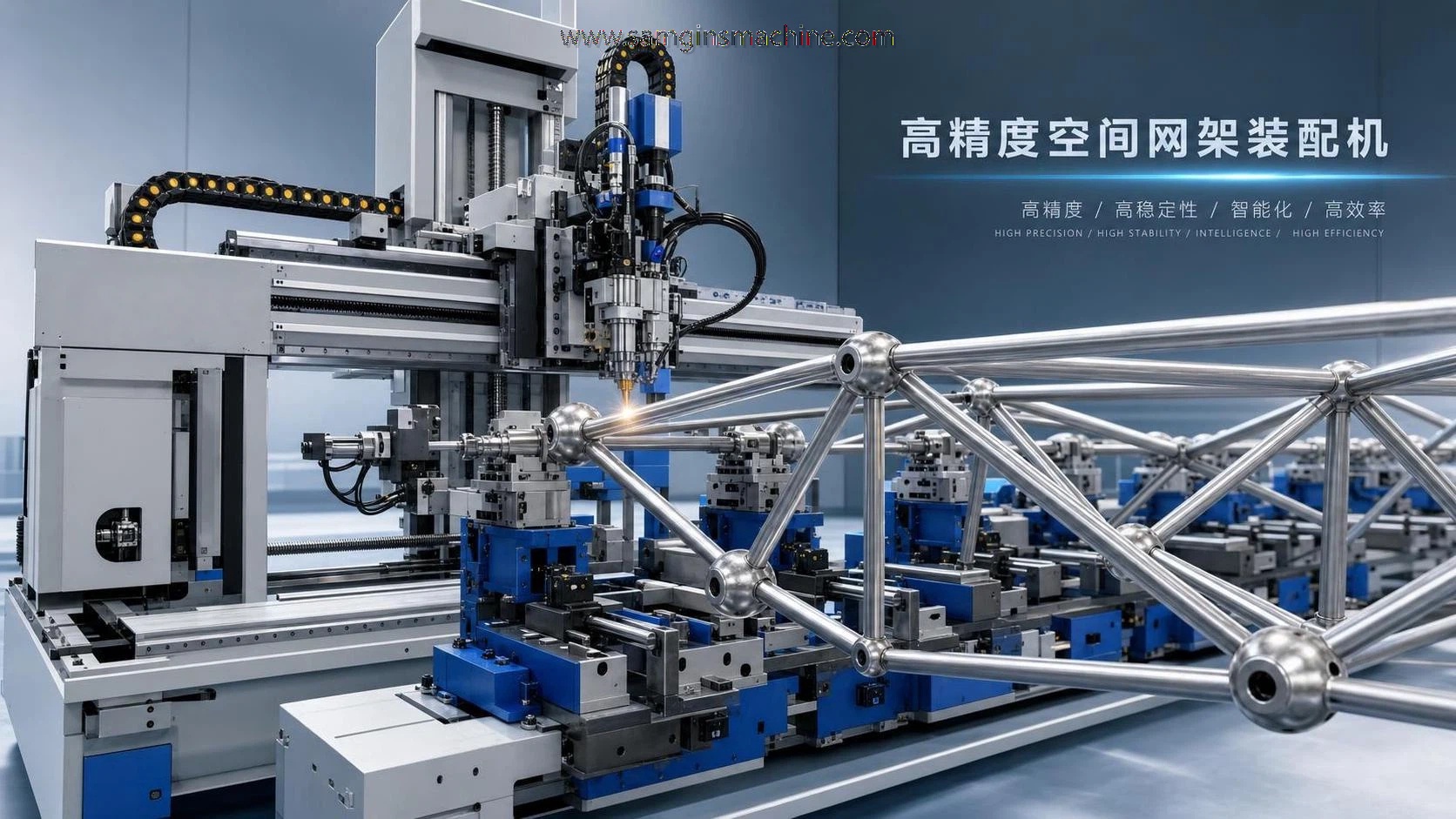

يعتمد المبدأ الأساسي على الحركة المنسقة بين قطعة العمل وشعلة اللحام. وبحسب التصميم، قد تدور القطعة بينما تظل الشعلة ثابتة، أو قد تتحرك الشعلة حول قطعة عمل مثبتة عبر محاور محكومة. والهدف هو الحفاظ على زاوية شعلة وطول قوس وسرعة انتقال مستقرة على امتداد مسار اللحام، ولا سيما في الوصلات المنحنية أو متعددة الاتجاهات الشائعة في تصنيع الهياكل الفراغية.

تستخدم معظم الأنظمة لحام MIG أو MAG للإنتاجية، مع أن بعض المشاريع قد تتطلب TIG لتطبيقات معينة ذات الجدران الرقيقة أو الحساسة للتشطيب. وتشمل آلة لحام الهياكل الفراغية النموذجية مصدر طاقة، ومغذي سلك، ومجموعة شعلة، وتجهيزة دوارة أو تجهيزة تموضع، وخزانة تحكم، وواجهة تشغيل. كما تدمج الوحدات الأكثر تقدمًا تتبع الدرزات، والتحكم المؤازر، والمعلمات القابلة للبرمجة، ووصفات العمل المخزنة للطلبات المتكررة.

يُعد التحكم في مدخلات الحرارة عنصرًا أساسيًا للأداء. فإذا كانت سرعة الانتقال منخفضة جدًا أو انحرف موضع الشعلة، فقد يزداد التشوه أو التآكل الحدي أو عدم الاندماج الكامل أو تناثر اللحام. ويحافظ التصميم الجيد للآلة على حركة سلسة وصلبة، ما يساعد في الحفاظ على شكل خرزة لحام متسق. كما يمنع التثبيت المستقر التحركات الطفيفة التي تؤثر لاحقًا في محاذاة فتحات البراغي أو مواءمة العقد أو الدقة الهندسية أثناء تركيب الهيكل النهائي.

غالبًا ما تفضل المصانع التي تنتج مقاسات متنوعة من العقد معدات قابلة للبرمجة تستطيع التبديل بين المهام بزمن إعداد محدود. وهنا تكتسب الأتمتة المخصصة قيمتها. لا توفر Wuxi Samgins حلول آلة لحام الهياكل الفراغية فحسب، بل توفر أيضًا أذرع مناورات اللحام، ودوارات اللحام، ومغيرات مواضع اللحام، وروبوتات اللحام، مما يتيح ترتيب خطوط الإنتاج وفقًا لأشكال الوصلات والأقطار وأهداف الإنتاج المحددة.

الأنواع الرئيسية ومسارات التهيئة

لا توجد آلة لحام هياكل فراغية واحدة عالمية تناسب الجميع، لأن منتجات الهياكل الفراغية تختلف حسب تصميم العقدة ونطاق قطر الأنبوب وسماكة الجدار ومزيج المشاريع. وأحد الفروق الشائعة هو بين النماذج شبه الآلية والنماذج الآلية بالكامل. تتطلب الآلات شبه الآلية عادةً مزيدًا من التحميل اليدوي وتحديد مواضع اللحام النقطي وضبط المعلمات، بينما تركز الأنظمة الآلية على دورات لحام قائمة على الوصفات وقابلية تكرار أعلى.

ومن التصنيفات المفيدة الأخرى التصنيف حسب حركة قطعة العمل. إذ تدير أنواع التجهيزات الدوارة القطعة لإنشاء درزات دائرية ثابتة، بينما تعد أنواع حركة الشعلة متعددة المحاور أفضل للتقاطعات المعقدة أو مواضع اللحام المتغيرة. وبالنسبة للتجميعات الأكبر أو غير المنتظمة، قد يكون الإعداد المتكامل باستخدام مغير موضع لحام أو تجهيزة مخصصة أكثر عملية من آلة مغلقة قياسية.

ينبغي للمشترين أيضًا التمييز بين الآلات المستقلة والخلايا المدمجة في الخط. تناسب آلة لحام الهياكل الفراغية المستقلة ورش العمل والمصانع ذات الطلبات المختلطة. أما الحل المدمج في الخط فهو أفضل عندما يعتمد الإنتاج على عمليات مترابطة مثل القطع CNC، وتجهيز الحواف، والمناولة الروبوتية، والتنظيف بعد اللحام. وفي هذه الحالات، تصبح الواجهات مع المعدات السابقة واللاحقة جزءًا من قرار الشراء.

تكتسب Wuxi Samgins أهمية هنا لأن محفظتها تتجاوز فئة آلة واحدة. فقد يحتاج المشتري الذي يقيّم خط هياكل فراغية جديدًا أيضًا إلى ماكينات القطع باللهب CNC، وماكينات القطع بالبلازما CNC، وماكينات القطع بالليزر الليفي، وماكينات درفلة الألواح، والمناشير الشريطية، وماكينات السفع بالخردق، أو روبوتات اللحام المخصصة. ويمكن أن تسهل مجموعة المنتجات الأوسع تنسيق الموردين عندما يتطلب المشروع مراحل تصنيع مترابطة متعددة.

من يستخدمها وأي التطبيقات تحقق أكبر استفادة

المستخدمون الرئيسيون لآلة لحام الهياكل الفراغية هم مصنعو الهياكل الفولاذية، والمتخصصون في الهياكل الفراغية، ومقاولو EPC، والورش التي توفر أنظمة الأسقف أو التجميعات الإنشائية المعيارية. وهي مفيدة بصورة خاصة عندما تتكرر عائلة الوصلات نفسها في المشروع، لأن الأتمتة تحقق عائدًا أسرع عندما يستطيع المصنع إعادة استخدام التجهيزات والبرامج ومعلمات اللحام المثبتة.

تشمل التطبيقات النموذجية أسقف المطارات، ومحاور النقل، والمستودعات، والمنشآت الرياضية، والمجمعات التجارية، والردهات، وهياكل المظلات، والمباني الصناعية ذات الامتدادات الكبيرة غير المدعومة. وفي هذه البيئات، تدعم الآلة كفاءة الإنتاج والثقة في التجميع معًا. ويقلل تجانس الوصلات الأفضل من عدم اليقين عند نقل الأجزاء من التصنيع في المصنع إلى التركيب في الموقع.

تناسب المعدات أيضًا الشركات المصنعة التي تحتاج إلى موازنة توفر العمالة مع مواعيد التسليم. ويظل اللحامون المهرة ضروريين لتأهيل الإجراءات والتحقق من المواءمة والتعامل مع الحالات الاستثنائية، لكن آلة لحام الهياكل الفراغية تستطيع نقل تنفيذ الدرزات المتكررة من العمل اليدوي البحت إلى إنتاج ميكانيكي محكوم. وغالبًا ما يكون ذلك جذابًا للمصانع الموجهة للتصدير التي تدير جداول عقود متعددة في وقت واحد.

بالنسبة للشركات التي تدخل أسواق تصدير جديدة، يشمل ملاءمة التطبيق أيضًا الجاهزية للامتثال. وتذكر Wuxi Samgins أن آلاتها تمتثل لمتطلبات نظام الجودة ISO9001 وتوجيهات الاتحاد الأوروبي CE للآلات وLVD، وأن فريقها لديه خبرة في ASME وAPI واللوائح المحلية ذات الصلة. وتهم هذه الخلفية عندما يحتاج المشتري إلى وثائق المعدات وجودة تصنيع مستقرة وتواصل تقني يتوافق مع حوكمة المشروع.

نقاط سير عمل الإنتاج والتركيب ومراقبة الجودة

يبدأ سير عمل إنتاج الهياكل الفراغية المتين عادةً بالتحقق من المواد ودقة القطع. يجب تجهيز الأنابيب والكرات والمخاريط أو عناصر التوصيل بالأبعاد الصحيحة قبل بدء اللحام. وإذا كان القطع أو تجهيز الحواف المشطوفة في المراحل السابقة غير مستقر، فحتى أفضل آلة لحام هياكل فراغية ستقضي وقتًا أطول في تعويض تفاوت المواءمة بدلًا من إنتاج درزات موثوقة.

المرحلة التالية هي المواءمة واللحام النقطي. ينبغي أن تكون أسطح الوصلات نظيفة، وأن تُفحص زوايا التجميع، وأن توضع نقاط اللحام النقطي للتحكم في التشوه. وعند تحميل الآلة، تكون مركزية التجهيزة أمرًا حاسمًا لأن الدوران خارج المركز قد يؤثر في تتبع الشعلة وتكوين خرزة اللحام. وينبغي للمشترين أن يسألوا عما إذا كان المورد يقدم إرشادات لتصميم التجهيزات وفق هندسة العقدة الفعلية بدلًا من عروض توضيحية عامة.

أثناء اللحام، يراقب المشغلون التيار والجهد وسرعة تغذية السلك وحالة غاز الحماية وسرعة الدوران وموضع الشعلة. وتخزن الأنظمة الأفضل نوافذ العملية للمهام المتكررة وتقلل الاعتماد على سجلات المعلمات المكتوبة بخط اليد. وبعد اللحام، يساعد الفحص البُعدي والفحص البصري للحام وإجراءات NDT عند الحاجة في تأكيد أن التجميع يفي بمتطلبات الرسم والمشروع قبل معالجة السطح أو الشحن.

ينبغي التعامل مع التركيب والتشغيل التجريبي باعتبارهما هندسة إنتاج، وليس مجرد تسليم آلة. يحتاج المشتري إلى تخطيط المرافق، ومراجعة مساحة الأرضية، ومسارات مناولة قطع العمل، وتدريب المشغلين، والتحقق من العينات. وتؤكد Wuxi Samgins على الدعم الشامل من التصميم والتصنيع إلى ما بعد البيع والخدمة التقنية، وهو أمر مفيد للعملاء الذين يحتاجون إلى تشغيل الآلة المرتبط مباشرة بإنتاج المصنع الفعلي بدلًا من بدء تشغيل أساسي فقط.

كيفية اختيار آلة لحام الهياكل الفراغية المناسبة

ينبغي أن يبدأ الاختيار بقطعة العمل، وليس بكتيب الآلة. يحتاج المشترون إلى تحديد نطاق قطر الأنبوب وسماكة الجدار ونوع العقدة وهندسة الوصلة والحجم السنوي المتوقع ودرجات المواد وعملية اللحام ومعيار القبول. وقد تكون آلة لحام هياكل فراغية تؤدي جيدًا مع عائلة منتجات واحدة غير فعالة مع أخرى إذا كان زمن الإعداد أو تغيير التجهيزات أو عبء البرمجة مرتفعًا جدًا.

الأولوية التالية هي قدرة الحركة والتحكم. قيّم عدد المحاور المتحكم بها، واستقرار الدوران، وقابلية تكرار المعلمات، والقدرة على الحفاظ على جودة اللحام عبر مواضع الدرزات المختلفة. وغالبًا ما تُفضّل المكونات الهيدروليكية والمؤازرة وCNC المستوردة عندما يرغب المشترون في عمر خدمة طويل ودقة مستقرة. وتسلط Wuxi Samgins الضوء تحديدًا على استخدام مكونات رئيسية مستوردة من علامات عالمية مشهورة في الأنظمة ذات الصلة، وهو مؤشر عملي ينبغي التحقق منه أثناء المراجعة التقنية.

تستحق التخصيصات اهتمامًا جادًا. فتصنيع الهياكل الفراغية ينطوي غالبًا على أجزاء غير قياسية، وقد لا تتطابق منصة آلة ثابتة مع احتياجات المصنع الفعلية. وينبغي للمشترين السؤال عما إذا كان المورد يستطيع تكييف تصميم التجهيزات ومستوى الأتمتة ومنطق التحكم وطريقة التحميل والتكامل مع المناورات أو الروبوتات. توفر Wuxi Samgins روبوتات لحام مخصصة، وآلات لحام الدرزات الطويلة، ودوارات لحام للخدمة الشاقة، مما يشير إلى مرونة هندسية مفيدة لمهام تصنيع الهياكل المجاورة.

وأخيرًا، قارن عمق المورد بدلًا من سعر العرض الرئيسي وحده. راجع عينات اللحام، ونطاق FAT، وتخطيط قطع الغيار، ولغة الوثائق، ومسؤوليات التشغيل التجريبي، وسرعة الاستجابة للدعم عن بُعد، وخبرة التعبئة للتصدير. إن آلة لحام الهياكل الفراغية أصل إنتاجي، لذا فإن الخيار الأفضل عادة هو مزيج الآلة والمورد الذي يقلل عدم يقين العملية على مدى عدة سنوات، لا مجرد الخيار ذي السعر الأولي الأقل.

المعايير ودخول الأسواق واعتبارات المشاريع العالمية

في المشتريات الدولية، تُقيّم الآلة نفسها والمنتج الملحوم الذي تساعد في إنتاجه من زوايا مختلفة. ينبغي للمشترين التمييز بين امتثال الآلات، وتأهيل إجراءات اللحام، وكفاءة المشغل، والقبول الإنشائي النهائي. وقد تفي آلة لحام الهياكل الفراغية بالمتطلبات العامة للآلات، لكن نجاح المشروع يظل معتمدًا على ما إذا كانت عملية التصنيع تدعم الكود الإنشائي للعميل النهائي وتوقعات الفحص لديه.

في مشاريع التصدير، يصبح الانضباط في الوثائق جزءًا من دخول السوق. تشمل الاحتياجات النموذجية المخططات الكهربائية، وأدلة التشغيل، وقوائم قطع الغيار، وتعليمات الصيانة، وعند الاقتضاء، أدلة المطابقة المتعلقة بـ CE للآلة. وعلى جانب التصنيع، قد يطلب العملاء سجلات إجراءات اللحام، وإمكانية تتبع المواد، وسجلات الفحص، والتقارير البُعدية. وتؤثر هذه العناصر في سرعة الموافقة بقدر تأثير الآلة المادية نفسها.

تتمتع Wuxi Samgins بمصداقية عملية عبر أكثر من 10 سنوات من خبرة التصدير والإلمام بـ ASME وAPI وغيرها من أكواد الصناعة المحلية، كما ورد في معلومات الشركة. وبالنسبة للمشترين الذين يعملون عبر مناطق متعددة، يمكن لهذه الخبرة أن تقلل الاحتكاك أثناء الإيضاح التقني، لا سيما عندما يجب ترجمة المواصفات إلى تهيئة للآلة وخطط اختبار والتزامات دعم ما بعد البيع.

تشير قائمة عملائها الدولية، بما في ذلك URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وErsay International Transport وContevix comercio e servicos ltda وZein Steel Industries Co.LLC وBatysMunaiGazZhabdyktary LLP وPT.Cahaya mas Cemerlang وEstructuras Metalicas Girders Chile Limitada وLincoln Electric-MENA، إلى خبرة في خدمة أسواق متنوعة. ولا يحل ذلك محل العناية الواجبة التقنية، لكنه ذو صلة عند تقييم ما إذا كان المورد قد تعامل سابقًا مع توقعات التعبئة والاتصال والدعم عبر الحدود.

الصيانة وتوقيت الترقية واتجاهات الصناعة المستقبلية

ينبغي صيانة آلة لحام الهياكل الفراغية وفق جدول منضبط يغطي مستهلكات الشعلة، واستقرار تغذية السلك، وسلامة مسار الغاز، وتآكل التجهيزات، ونقاط التشحيم، والتوصيلات الكهربائية، ومعايرة التحكم. ولا ينبغي لمديري الإنتاج الانتظار حتى ظهور عيوب لحام مرئية قبل صيانة النظام. فقد تؤدي الانحرافات الصغيرة في سلاسة الدوران أو دقة التثبيت إلى خفض الجودة تدريجيًا والتسبب لاحقًا في فترات توقف أكثر تعطيلًا.

عادةً ما يتحدد توقيت الترقية بثلاث إشارات: ارتفاع حجم الطلبات، واتساع مزيج المنتجات، وتزايد متطلبات وثائق الجودة. وقد يحتاج مصنع بدأ بإعداد شبه آلي لاحقًا إلى ترقيات مؤازرة، أو محاور أكثر قابلية للبرمجة، أو تتبع للدرزات، أو التكامل مع روبوت لحام. وغالبًا ما يكون الوقت المناسب للتحديث قبل ظهور الاختناقات المزمنة، عندما لا تزال الإدارة قادرة على تخطيط التركيب وفق جداول المشاريع بدلًا من الاستجابة لتواريخ التسليم الفائتة.

على مستوى الصناعة، تشير الاتجاهات المستقبلية إلى خلايا أكثر تكاملًا، وجمع بيانات أقوى، وتكيف أفضل مع الهندسيات الإنشائية المخصصة. ويطلب المشترون بشكل متزايد تخزين الوصفات، وتشخيص الأعطال، والدعم عن بُعد، وتقليل الاعتماد على تعديلات المشغل. كما يوجد اهتمام مستمر بدمج المواءمة والتموضع واللحام في محطات معالجة أكثر إحكامًا عندما تتعرض مساحة الأرضية وكفاءة العمالة للضغط.

يتمتع الموردون ذوو القدرة الأوسع في معدات التصنيع بموقع جيد لهذا الاتجاه لأن العملاء نادرًا ما يحسنون اللحام بمعزل عن غيره. تجمع Wuxi Samgins بين عروض آلات لحام الهياكل الفراغية والروبوتات والدوارات ومغيرات المواضع وأنظمة القطع وماكينات الدرفلة وغيرها من معدات معالجة المعادن. وبالنسبة للمشتري الذي يخطط للأتمتة على مراحل، يمكن لهذا النطاق دعم خارطة طريق من تحسين آلة واحدة إلى خط تصنيع هياكل أكثر ترابطًا.

إجمالي تكلفة الملكية ومنهجية العائد على الاستثمار للمشترين

سعر الشراء ليس سوى جزء واحد من الجوانب الاقتصادية. يشمل إجمالي تكلفة ملكية آلة لحام الهياكل الفراغية تطوير التجهيزات والشحن والتركيب والمرافق والتدريب والمستهلكات والصيانة وقطع الغيار واحتمال التوقف. كما ينبغي للمشترين تقدير التكلفة الداخلية للجودة غير المستقرة، بما في ذلك إعادة العمل وتأخر الشحن ومشكلات المواءمة في الموقع وجهد الفحص الإضافي الناجم عن مخرجات اللحام غير المتسقة.

يتحسن العائد على الاستثمار عندما تقلل الآلة زمن دورة اللحام، وتخفض الهدر وإعادة العمل، وتساعد المصنع على قبول عقود أكبر أو أكثر تطلبًا من الناحية التقنية. ويكون هذا الأثر أقوى في بيئات الإنتاج متوسطة إلى عالية الحجم التي تتكرر فيها عائلات الوصلات. وفي الأعمال المخصصة منخفضة الحجم، قد تكون المرونة والإعداد السريع أهم من سرعة الدورة المطلقة، لذلك قد تأتي أفضل جدوى استثمارية من التجهيزات القابلة للتكيف وتغطية العمليات الأوسع بدلًا من الأتمتة القصوى.

ينبغي لفرق المشتريات طلب نموذج تكلفة عملي مبني على مزيج إنتاجها الخاص. وتشمل المدخلات المفيدة عدد الأجزاء لكل وردية، ومتوسط زمن الإعداد، وتخصيص المشغل المتوقع، ومعدل إصلاح اللحام، واستهلاك المستهلكات، وفترات الصيانة المخططة. وتوفر مقارنة هذه المتغيرات بين الموردين صورة أوضح من مقارنة إجماليات عروض الأسعار دون سياق. فقد ينتج عن سعر الآلة نفسه نتائج مختلفة جدًا في تكلفة الملكية اعتمادًا على استقرار العملية.

بالنسبة للعديد من مشتري B2B، يأتي أقوى عائد من اختيار مورد قادر على دعم الإنتاج طويل الأجل بدلًا من معاملة لمرة واحدة. تضع Wuxi Samgins عرضها حول التصميم والتصنيع والمبيعات وما بعد البيع والدعم التقني، إلى جانب الضمانات طويلة الأجل. ويمكن أن يكون نطاق الخدمة هذا ذا أهمية تجارية عندما لا يحتاج المشتري إلى آلة لحام هياكل فراغية فحسب، بل إلى مسار موثوق لإنتاج مستقر وقدرة تصنيع قابلة للتوسع.
