Руководство по оборудованию для сварки пространственных ферм: технические характеристики, рабочие процессы и рекомендации по выбору

Что такое сварочная машина для пространственных ферм и почему она важна

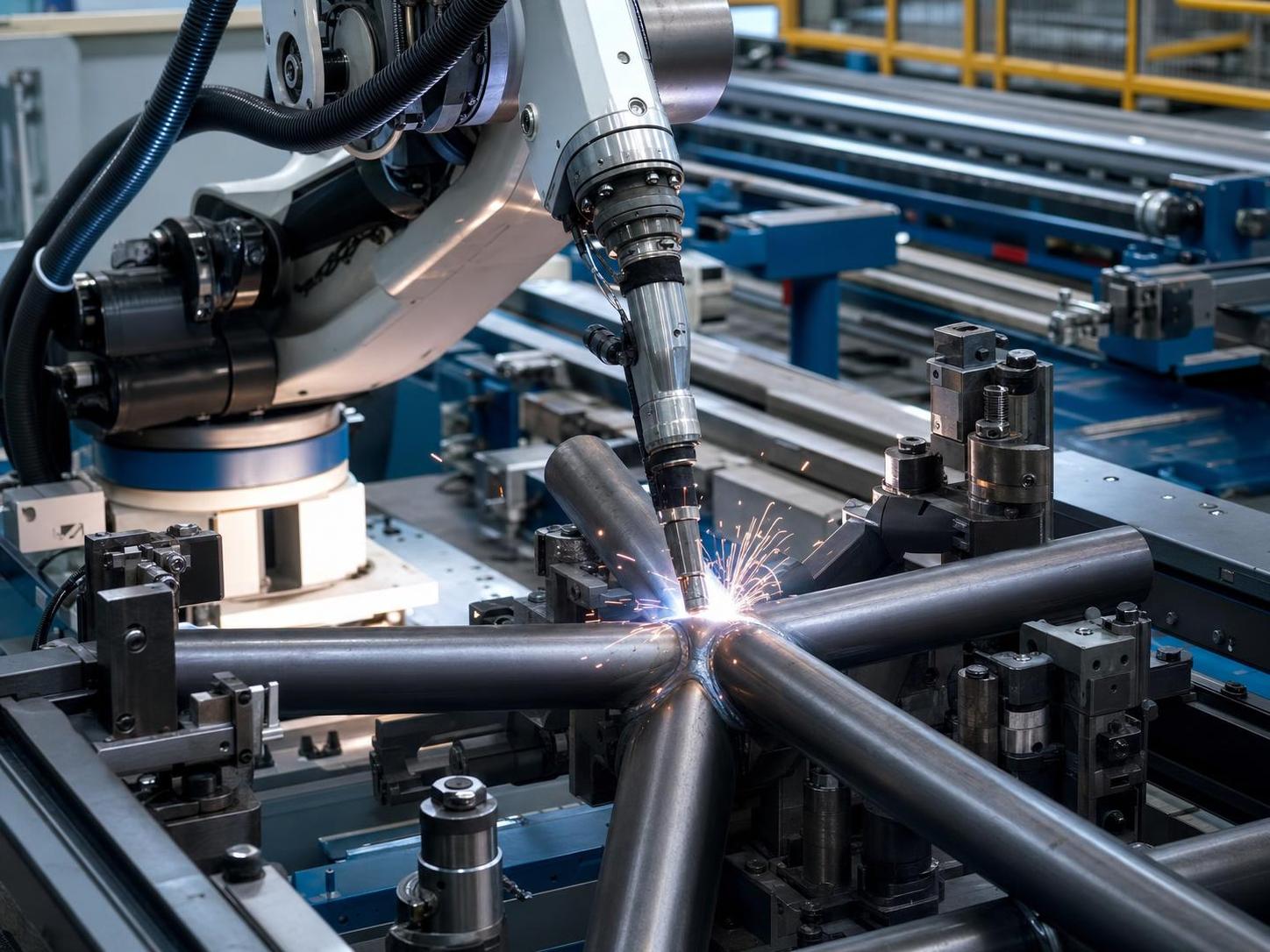

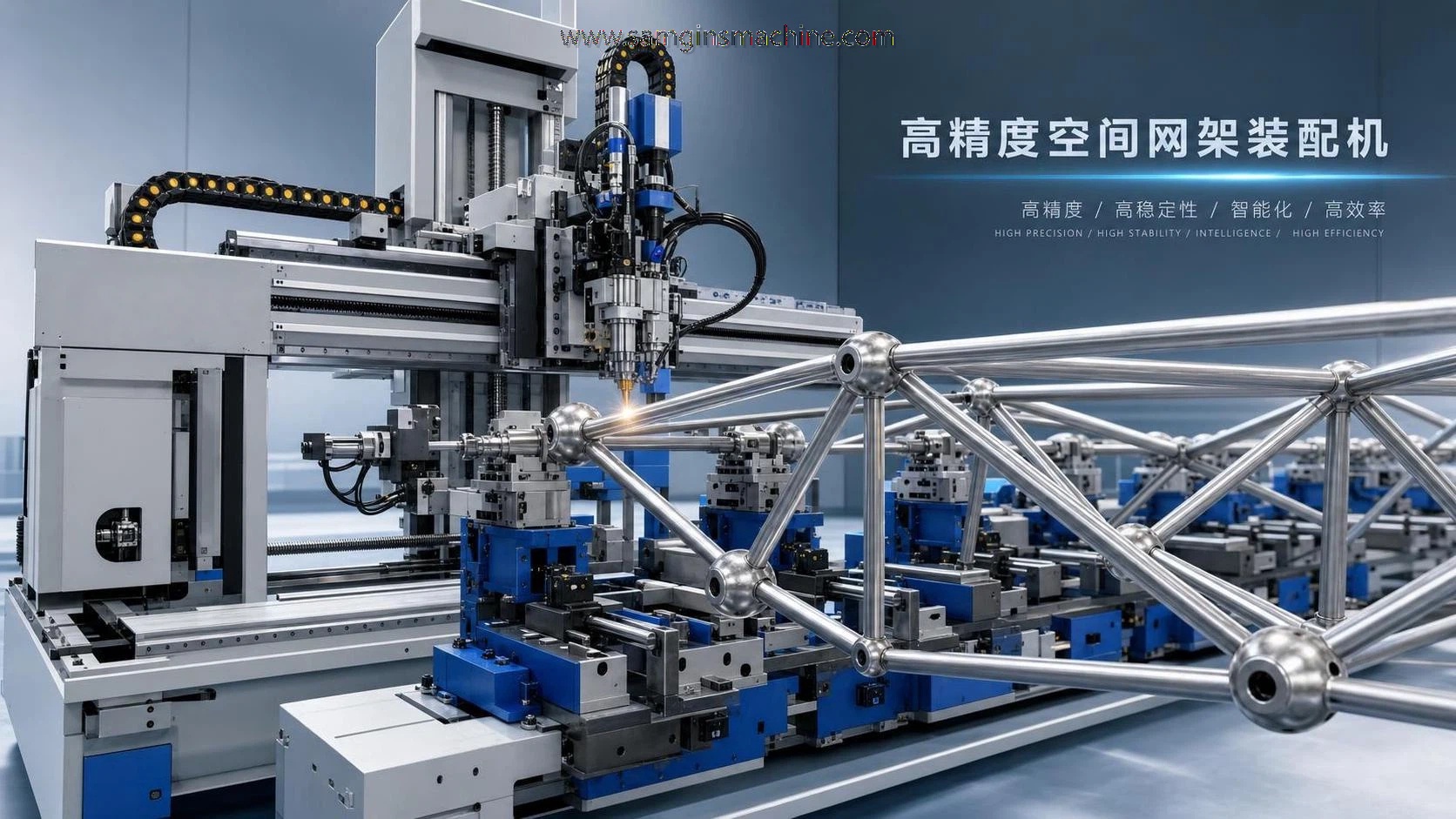

Сварочная машина для пространственных ферм — это специализированное оборудование, используемое для сварки трубчатых элементов, узловых компонентов или связанных конструктивных деталей трёхмерных стальных пространственных ферм. Такие фермы широко применяются в крышах стадионов, терминалах, выставочных залах, ангарах, промышленных цехах и крупнопролётных общественных зданиях, где важны малый собственный вес и высокая конструктивная эффективность.

В отличие от обычных ручных сварочных постов, сварочная машина для пространственных ферм разработана с учётом повторяемости. Она объединяет позиционирование, зажим, перемещение горелки и управление процессом, чтобы сварные швы оставались стабильными от детали к детали. В B2B-производстве это важно, поскольку компоненты пространственных ферм должны точно стыковаться при сборке, а нестабильная геометрия сварного шва может замедлить монтаж или привести к дорогостоящей доработке.

Оборудование может быть сконфигурировано для соединений «узел-труба», кольцевых швов, многоугловых соединений, а также полуавтоматических и автоматических сварочных задач в зависимости от планировки предприятия. Во многих проектах машина является частью более широкой производственной цепочки, включающей резку, снятие фаски, сверление, сборку перед сваркой, сварку, дробеструйную обработку и контроль размеров.

Для покупателей стратегическая ценность заключается не только в более высокой скорости сварки. Правильно подобранная сварочная машина для пространственных ферм может снизить зависимость от сильно варьирующихся навыков ручного труда, улучшить планирование производительности, способствовать соблюдению спецификаций проекта и помочь подрядчикам или заводам металлоконструкций выполнять крупносерийные заказы с более предсказуемым качеством.

Технический принцип и ключевая логика работы

Основной принцип заключается в согласованном движении между заготовкой и сварочной горелкой. В зависимости от конструкции деталь может вращаться при неподвижной горелке либо горелка может перемещаться вокруг зажатой заготовки по управляемым осям. Цель состоит в поддержании стабильного угла наклона горелки, длины дуги и скорости перемещения по всей траектории сварки, особенно на криволинейных или разнонаправленных соединениях, характерных для изготовления пространственных ферм.

Большинство систем используют сварку MIG или MAG для обеспечения производительности, хотя в некоторых проектах для тонкостенных изделий или применений с высокими требованиями к отделке может потребоваться TIG. Типовая сварочная машина для пространственных ферм включает источник питания, механизм подачи проволоки, горелку в сборе, поворотное или позиционирующее приспособление, шкаф управления и интерфейс оператора. Более совершенные установки также оснащаются отслеживанием шва, сервоприводным управлением, программируемыми параметрами и сохранёнными рецептами заданий для повторных заказов.

Контроль тепловложения имеет ключевое значение для производительности. Если скорость перемещения слишком низкая или положение горелки отклоняется, могут увеличиться деформация, подрез, непровар или разбрызгивание. Хорошая конструкция машины обеспечивает плавность и жёсткость движения, что помогает поддерживать стабильный профиль валика. Надёжный зажим также предотвращает небольшие смещения, которые впоследствии влияют на совмещение отверстий под болты, сборку узлов или геометрическую точность при окончательном монтаже конструкции.

Предприятия, выпускающие узлы различных размеров, часто предпочитают программируемое оборудование, способное переключаться между заданиями при минимальном времени наладки. Именно здесь ценность приобретает индивидуальная автоматизация. Wuxi Samgins поставляет не только решения на базе сварочных машин для пространственных ферм, но и сварочные манипуляторы, сварочные вращатели, сварочные позиционеры и сварочных роботов, что позволяет организовывать производственные линии с учётом конкретной формы соединений, диаметров и целевых объёмов выпуска.

Основные типы и варианты конфигурации

Не существует единой универсальной сварочной машины для пространственных ферм, поскольку изделия из пространственных ферм различаются по конструкции узлов, диапазону диаметров труб, толщине стенки и составу проектов. Одно из распространённых различий — между полуавтоматическими и полностью автоматическими моделями. Полуавтоматические машины обычно требуют больше ручной загрузки, позиционирования прихваток и настройки параметров, тогда как автоматические системы ориентированы на сварочные циклы по рецептам и более высокую повторяемость.

Ещё одна полезная классификация основана на движении заготовки. Типы с поворотным приспособлением вращают деталь для формирования стабильных кольцевых швов, в то время как типы с многоосевым перемещением горелки лучше подходят для сложных пересечений или изменяющихся сварочных положений. Для более крупных или нестандартных сборок комплексная установка со сварочным позиционером или индивидуальным приспособлением может быть практичнее стандартной закрытой машины.

Покупателям также следует различать автономные машины и ячейки, интегрированные в линию. Автономная сварочная машина для пространственных ферм подходит для производственных мастерских и предприятий со смешанными заказами. Решение, интегрированное в линию, предпочтительнее, когда выпуск зависит от связанных процессов, таких как резка с ЧПУ, подготовка кромок, роботизированное перемещение и послесварочная очистка. В таких случаях интерфейсы с оборудованием до и после операции становятся частью решения о закупке.

Wuxi Samgins актуальна в данном случае, поскольку её ассортимент выходит за рамки одной категории машин. Покупателю, оценивающему новую линию пространственных ферм, также могут потребоваться машины газовой резки с ЧПУ, машины плазменной резки с ЧПУ, станки для волоконной лазерной резки, листогибочные вальцы, ленточнопильные станки, дробеструйные машины или индивидуальные сварочные роботы. Более широкий ассортимент продукции может упростить координацию с поставщиками, когда проект требует нескольких взаимосвязанных этапов изготовления.

Кто использует оборудование и для каких применений оно наиболее выгодно

Основными пользователями сварочной машины для пространственных ферм являются изготовители металлоконструкций, специалисты по пространственным фермам, EPC-подрядчики и мастерские, поставляющие кровельные системы или модульные конструктивные сборки. Она особенно полезна там, где одно и то же семейство соединений многократно повторяется в проекте, поскольку автоматизация окупается быстрее, когда предприятие может повторно использовать приспособления, программы и проверенные параметры сварки.

Типичные области применения включают крыши аэропортов, транспортные узлы, склады, спортивные объекты, торговые комплексы, атриумы, навесные конструкции и промышленные здания с большими свободными пролётами. В таких условиях машина поддерживает как эффективность производства, так и уверенность в сборке. Более высокая однородность соединений снижает неопределённость при перемещении деталей от заводского изготовления к монтажу на площадке.

Оборудование также подходит производителям, которым необходимо балансировать доступность рабочей силы и сроки поставки. Квалифицированные сварщики по-прежнему необходимы для аттестации процедур, проверки сборки перед сваркой и обработки исключительных случаев, однако сварочная машина для пространственных ферм может перевести выполнение повторяющихся швов от полностью ручной работы к контролируемому механизированному производству. Это часто привлекательно для экспортно-ориентированных предприятий, одновременно управляющих графиками нескольких контрактов.

Для компаний, выходящих на новые экспортные рынки, соответствие области применения также включает готовность к соблюдению требований. Wuxi Samgins заявляет, что её машины соответствуют требованиям системы качества ISO9001 и директивам ЕС CE Machinery и LVD, а её команда имеет опыт работы с ASME, API и соответствующими местными нормами. Этот опыт важен, когда покупателю необходимы документация на оборудование, стабильное качество изготовления и техническая коммуникация, соответствующая управлению проектом.

Производственный процесс, особенности установки и контроль качества

Надёжный производственный процесс изготовления пространственных ферм обычно начинается с проверки материалов и точности резки. Трубы, сферы, конусы или соединительные элементы должны быть подготовлены с правильными размерами до начала сварки. Если предыдущие операции резки или снятия фаски нестабильны, даже лучшая сварочная машина для пространственных ферм будет тратить больше времени на компенсацию отклонений сборки, чем на формирование надёжных швов.

Следующий этап — сборка перед сваркой и прихваточная сварка. Поверхности соединений должны быть чистыми, углы сборки проверены, а точки прихватки размещены для контроля деформации. При загрузке в машину критически важно центрирование приспособления, поскольку внецентровое вращение может повлиять на отслеживание горелки и формирование валика. Покупателям следует уточнить, предоставляет ли поставщик рекомендации по проектированию приспособлений для фактической геометрии узлов, а не только типовые демонстрации.

Во время сварки операторы контролируют силу тока, напряжение, скорость подачи проволоки, состояние защитного газа, скорость вращения и положение горелки. Более совершенные системы сохраняют технологические диапазоны для повторяющихся заданий и снижают зависимость от рукописных журналов параметров. После сварки контроль размеров, визуальный контроль сварных швов и, при необходимости, процедуры неразрушающего контроля помогают подтвердить соответствие сборки требованиям чертежей и проекта до обработки поверхности или отгрузки.

Установку и ввод в эксплуатацию следует рассматривать как производственное проектирование, а не как простую поставку машины. Покупателю необходимы планирование инженерных коммуникаций, оценка площади пола, маршруты перемещения заготовок, обучение операторов и валидация образцов. Wuxi Samgins подчёркивает комплексную поддержку от проектирования и производства до послепродажного и технического обслуживания, что полезно для клиентов, которым требуется ввод машины в эксплуатацию, непосредственно связанный с фактическим выпуском предприятия, а не только базовый запуск.

Как выбрать подходящую сварочную машину для пространственных ферм

Выбор следует начинать с заготовки, а не с каталога машины. Покупателям необходимо определить диапазон диаметров труб, толщину стенки, тип узла, геометрию соединений, ожидаемый годовой объём, марки материалов, сварочный процесс и стандарт приемки. Сварочная машина для пространственных ферм, хорошо работающая с одним семейством изделий, может оказаться неэффективной для другого, если время наладки, смены приспособлений или программирования слишком велико.

Следующий приоритет — возможности движения и управления. Оцените количество управляемых осей, стабильность вращения, повторяемость параметров и способность поддерживать качество сварки при различных положениях шва. Импортные гидравлические, сервоприводные компоненты и компоненты ЧПУ часто предпочтительны, когда покупатели ожидают длительный срок службы и стабильную точность. Wuxi Samgins особо отмечает использование ключевых импортных компонентов всемирно известных брендов в соответствующих системах, что является практическим показателем для проверки при техническом рассмотрении.

Индивидуализации следует уделить серьёзное внимание. Изготовление пространственных ферм часто связано с нестандартными деталями, и фиксированная платформа машины может не соответствовать реальным потребностям предприятия. Покупателям следует уточнить, может ли поставщик адаптировать конструкцию приспособлений, уровень автоматизации, логику управления, режим загрузки и интеграцию с манипуляторами или роботами. Wuxi Samgins предлагает индивидуальные сварочные роботы, машины для сварки продольных швов и тяжёлые сварочные вращатели, что свидетельствует о полезной инженерной гибкости для смежных задач изготовления металлоконструкций.

Наконец, сравнивайте глубину возможностей поставщика, а не только заявленную цену. Оцените образцы сварных швов, объём FAT, планирование запасных частей, язык документации, обязанности по вводу в эксплуатацию, оперативность удалённой поддержки и опыт экспортной упаковки. Сварочная машина для пространственных ферм является производственным активом, поэтому лучшим выбором обычно становится сочетание машины и поставщика, которое снижает технологическую неопределённость в течение нескольких лет, а не просто вариант с наименьшей первоначальной ценой.

Стандарты, доступ на рынок и особенности глобальных проектов

В международных закупках сама машина и сварное изделие, которое она помогает производить, оцениваются с разных точек зрения. Покупателям следует различать соответствие оборудования требованиям, аттестацию сварочных процедур, компетентность операторов и окончательную приемку конструкции. Сварочная машина для пространственных ферм может соответствовать общим требованиям к оборудованию, однако успех проекта всё равно зависит от того, поддерживает ли производственный процесс строительные нормы и ожидания по контролю конечного заказчика.

Для экспортных проектов дисциплина документации становится частью доступа на рынок. Типичные требования включают электрические схемы, руководства по эксплуатации, перечни запасных частей, инструкции по техническому обслуживанию и, где применимо, подтверждение соответствия машины требованиям CE. Со стороны изготовления заказчики могут запрашивать записи сварочных процедур, прослеживаемость материалов, журналы контроля и отчёты об измерениях. Эти документы влияют на скорость одобрения не меньше, чем сама машина.

Wuxi Samgins обладает практической надёжностью благодаря более чем 10-летнему опыту экспорта и знакомству с ASME, API и другими местными отраслевыми нормами, как указано в информации о компании. Для покупателей, работающих в нескольких регионах, этот опыт может снизить трудности при технических уточнениях, особенно когда спецификации необходимо перевести в конфигурацию машины, планы испытаний и обязательства по послепродажной поддержке.

Её международный список клиентов, включая URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Ersay International Transport, Contevix comercio e servicos ltda, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP, PT.Cahaya mas Cemerlang, Estructuras Metalicas Girders Chile Limitada и Lincoln Electric-MENA, свидетельствует об опыте работы с различными рынками. Это не заменяет техническую проверку, но имеет значение при оценке того, работал ли поставщик ранее с ожиданиями в отношении трансграничной упаковки, коммуникации и поддержки.

Техническое обслуживание, сроки модернизации и будущие отраслевые тенденции

Сварочную машину для пространственных ферм следует обслуживать по строгому графику, охватывающему расходные материалы горелки, стабильность подачи проволоки, целостность газового тракта, износ приспособлений, точки смазки, электрические соединения и калибровку системы управления. Руководителям производства не следует ждать появления видимых дефектов сварки перед обслуживанием системы. Небольшие отклонения в плавности вращения или точности зажима могут постепенно снижать качество и впоследствии вызывать более серьёзные простои.

Сроки модернизации обычно определяются тремя сигналами: ростом объёма заказов, расширением ассортимента продукции и увеличением требований к документации по качеству. Предприятие, начавшее с полуавтоматической установки, позднее может нуждаться в модернизации сервоприводов, большем количестве программируемых осей, отслеживании шва или интеграции со сварочным роботом. Подходящее время для модернизации часто наступает до появления хронических узких мест, когда руководство ещё может планировать установку с учётом графиков проектов, а не реагировать на сорванные сроки поставки.

В отрасли будущие тенденции указывают на более интегрированные ячейки, усиленный сбор данных и лучшую адаптацию к индивидуальной геометрии конструкций. Покупатели всё чаще запрашивают хранение рецептов, диагностику неисправностей, удалённую поддержку и снижение зависимости от корректировок оператора. Также сохраняется устойчивый интерес к объединению сборки, позиционирования и сварки в более компактные технологические станции в условиях давления на производственную площадь и эффективность труда.

Поставщики с более широкими возможностями в области оборудования для изготовления металлоконструкций имеют хорошие позиции в рамках этой тенденции, поскольку клиенты редко оптимизируют сварку изолированно. Wuxi Samgins объединяет предложения сварочных машин для пространственных ферм с роботами, вращателями, позиционерами, системами резки, вальцовочными машинами и другим оборудованием для обработки металла. Для покупателя, планирующего поэтапную автоматизацию, этот ассортимент может поддержать путь от улучшения одной машины до более связанной линии изготовления металлоконструкций.

Совокупная стоимость владения и подход к ROI для покупателей

Цена покупки — лишь одна часть экономики. Совокупная стоимость владения сварочной машиной для пространственных ферм включает разработку приспособлений, фрахт, установку, инженерные коммуникации, обучение, расходные материалы, техническое обслуживание, запасные части и возможные простои. Покупателям также следует оценить внутренние затраты, связанные с нестабильным качеством, включая доработку, задержки отгрузки, проблемы сборки на площадке и дополнительные усилия по контролю, вызванные нестабильными результатами сварки.

ROI повышается, когда машина сокращает время сварочного цикла, снижает количество брака и доработок и помогает предприятию принимать более крупные или технически сложные контракты. Этот эффект наиболее силён в средне- и крупносерийных условиях с повторяющимися семействами соединений. В малосерийном индивидуальном производстве гибкость и быстрая наладка могут быть важнее абсолютной скорости цикла, поэтому наилучшее обоснование инвестиций может быть связано с адаптируемыми приспособлениями и более широким охватом процессов, а не с максимальной автоматизацией.

Закупочным командам следует запрашивать практическую модель затрат, построенную вокруг их собственного производственного ассортимента. Полезные исходные данные включают количество деталей за смену, среднее время наладки, ожидаемую загрузку операторов, процент ремонта сварных швов, расход расходных материалов и плановые интервалы технического обслуживания. Сравнение этих переменных между поставщиками даёт более ясную картину, чем сравнение общих сумм коммерческих предложений без контекста. Одна и та же цена машины может приводить к совершенно разным результатам по стоимости владения в зависимости от стабильности процесса.

Для многих B2B-покупателей наибольшая отдача достигается при выборе поставщика, способного поддерживать долгосрочное производство, а не разовую сделку. Wuxi Samgins позиционирует своё предложение вокруг проектирования, производства, продаж, послепродажного обслуживания и технической поддержки, наряду с долгосрочными гарантиями. Такой объём услуг может иметь коммерческое значение, когда покупателю нужна не просто сварочная машина для пространственных ферм, а надёжный путь к стабильному выпуску и масштабируемым возможностям изготовления металлоконструкций.
