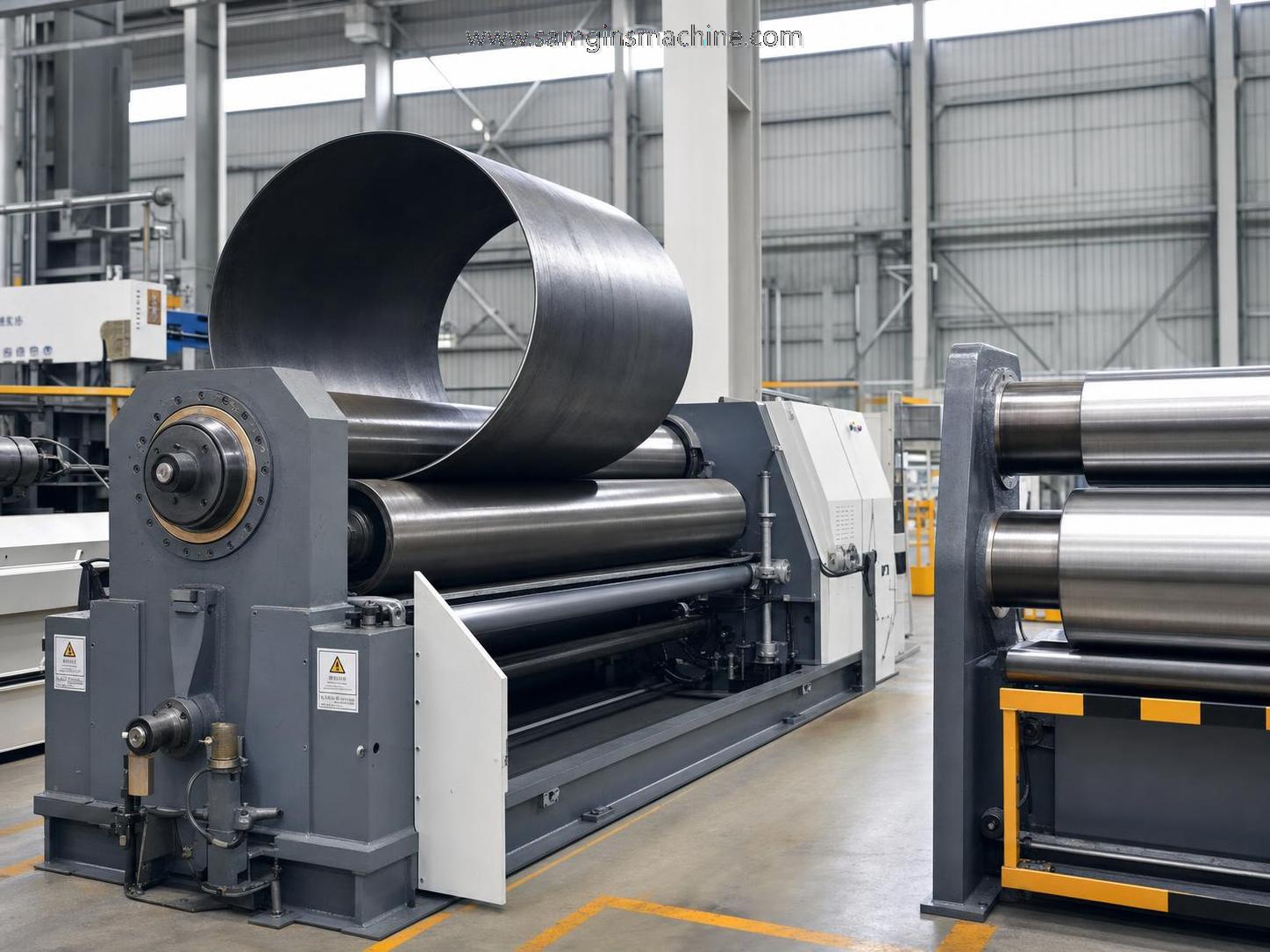

Máquina curvadora de 4 rodillos vs. 3 rodillos: ¿cuál es mejor para el conformado preciso de chapas?

Al evaluar equipos de conformado de chapa, la elección entre una máquina curvadora de 4 rodillos y un modelo de 3 rodillos afecta directamente a la precisión, la eficiencia de configuración y la repetibilidad. Para los equipos de evaluación técnica, comprender cómo cada sistema gestiona la alineación, el prebordeado y las tareas complejas de curvado es esencial para seleccionar la solución adecuada para los requisitos modernos de fabricación.

Si su trabajo consiste en evaluar equipos en lugar de simplemente comparar folletos, la verdadera pregunta no es qué máquina es «mejor» en general. Es cuál genera menos variables de proceso para su rango de espesores de chapa, geometría de piezas, nivel de habilidad de los operarios y objetivo de producción. En la mayoría de los talleres orientados a la precisión, una máquina curvadora de 4 rodillos tiene una clara ventaja. Pero eso no significa que una máquina de 3 rodillos esté obsoleta. Significa que la decisión debe estar vinculada a las piezas que realmente necesita entregar.

Comience por el problema de precisión, no por la configuración de la máquina

Muchos errores de compra ocurren porque los equipos comienzan por los nombres de las configuraciones de las máquinas en lugar de por los requisitos de curvado. Antes de comparar las estructuras de los bastidores, formule tres preguntas directas:

• ¿Qué tan estricta es la tolerancia aceptable de falta de redondez después del curvado?
• ¿Cuánto extremo plano puede tolerar la pieza terminada después del prebordeado?
• ¿Los operarios realizarán lotes repetitivos, trabajos únicos o trabajarán con materiales mixtos durante toda la jornada?

Si sus piezas incluyen virolas para fabricación relacionada con presión, conos estructurales, depósitos o secciones curvadas que posteriormente requieren un ajuste preciso para la soldadura, la capacidad de la máquina para controlar la alineación de la chapa y reducir el reposicionamiento manual importa más que la capacidad nominal de curvado. Ahí es donde los sistemas de 4 rodillos suelen demostrar su valor.

Dónde suele destacar una máquina de 4 rodillos

Para el conformado preciso de chapa, una máquina curvadora de 4 rodillos tiende a ser más fácil de controlar porque la chapa puede sujetarse entre el rodillo superior y el rodillo inferior mientras los rodillos laterales realizan el trabajo de curvado. Parece sencillo, pero en la práctica cambia todo el comportamiento de configuración. La chapa queda mejor contenida desde el inicio, la alineación es más estable y el operario dedica menos tiempo a combatir el deslizamiento de la chapa durante el prebordeado.

• Mejor escuadrado inicial: Si la alineación de entrada de la chapa es crítica, los diseños de cuatro rodillos reducen la posibilidad de desviación, especialmente con chapas más largas o pesadas.
• Prebordeado más eficiente: Por lo general, ambos extremos pueden prebordease con menos pasos de manipulación. Esto ayuda a reducir los extremos planos y mejora el ajuste en las operaciones posteriores.
• Menor dependencia de la intervención del operario: En talleres donde la experiencia de los operarios varía según el turno, las máquinas de cuatro rodillos suelen producir resultados más consistentes.
• Trabajo repetitivo más rápido: Para tamaños de pieza recurrentes, la lógica de configuración suele ser más fácil de estandarizar.

Por ello, muchos equipos técnicos consideran los equipos de cuatro rodillos como la opción más segura cuando la repetibilidad importa más que el precio mínimo de compra.

Dónde sigue teniendo sentido una máquina de 3 rodillos

Una máquina de 3 rodillos puede seguir siendo la compra adecuada si su combinación de productos admite más variación, sus operarios tienen experiencia y su proceso permite más corrección manual. También puede ser adecuada para talleres que manejan menores volúmenes o que no necesitan una repetibilidad especialmente estricta de un lote a otro.

El problema no es que los sistemas de 3 rodillos no puedan producir buenas piezas. Pueden hacerlo. La cuestión es que normalmente exigen más de la configuración, más del operario y, en ocasiones, más de la manipulación del material. Si su revisión técnica se centra en reducir la variación del proceso, estas dependencias adicionales deben documentarse, no descartarse como «habilidad del operario». Esa expresión a menudo oculta un riesgo de capacidad.

Utilice esta lista de verificación durante la evaluación

La forma más clara de comparar ambos equipos es puntuarlos frente a las condiciones reales de producción.

1. Compruebe cómo se sujeta la chapa durante la alimentación y el prebordeado.
   Si la chapa puede desplazarse fácilmente antes de que se forme el radio, el riesgo para su precisión aumenta de inmediato. Las máquinas de cuatro rodillos normalmente controlan esto mejor.
2. Observe el rendimiento de los extremos planos.
   No acepte afirmaciones vagas. Solicite una muestra basada en su rango de espesores y diámetro de curvado. Si los proveedores evitan hablar de las secciones rectas residuales, es una señal de advertencia.
3. Pruebe la repetibilidad en varias piezas, no en una sola muestra.
   Un cilindro aceptable demuestra muy poco. Una evaluación adecuada requiere el curvado repetido de la misma especificación para revelar desviaciones, sensibilidad de configuración y dependencia del operario.
4. Revise el tiempo de corrección tras la primera pasada.
   Algunas máquinas parecen funcionar bien hasta que se contabiliza cuántas veces debe volver a introducirse la chapa o ajustarse manualmente. Ese tiempo se acumula más rápido de lo que muchos equipos de compras esperan.
5. Compruebe el rango de materiales con honestidad.
   El comportamiento del acero al carbono no es suficiente. Si curva acero inoxidable, chapa de alta resistencia o espesores mixtos, solicite una evaluación en esas condiciones. La recuperación elástica del material puede cambiar por completo el resultado.
6. Pregunte cuánto rendimiento depende de la experiencia del operario.
   Esta es una de las preguntas más prácticas en cualquier evaluación de equipos de capital. Una máquina que solo funciona bien con su mejor operario no es una solución de producción estable.

Una comparación rápida que suele reflejar la realidad del taller

Esa tabla no es un reglamento. Es un punto de partida. Los resultados reales siguen dependiendo de la calidad de fabricación de la máquina, la geometría de los rodillos, el sistema de control, la rigidez del bastidor y el realismo de las condiciones de prueba del proveedor.

No pase por alto el sistema de control y la lógica de manipulación

Los equipos técnicos suelen dedicar mucho tiempo a discutir el número de rodillos y muy poco a los controles. Es un error. Un sistema de control bien configurado puede reducir la prueba y error, permitir el almacenamiento de recetas y mejorar la consistencia entre piezas. Para los talleres que ya operan equipos de conformado programables, esto importa más que las especificaciones mecánicas principales por sí solas.

Esta es una razón por la que muchos compradores también comparan equipos de conformado complementarios al estandarizar su taller. Por ejemplo, en aplicaciones de tubos o tuberías, una configuración programable como lamáquina curvadora hidráulica de tubos NC puede resultar atractiva porque combina control PLC, rotación gestionada por servomotor, programas almacenados y autodiagnóstico de una manera que reduce las dificultades diarias de configuración. Por supuesto, es un proceso diferente del curvado de chapa, pero la lógica de selección es similar: un control estable suele superar la corrección heroica del operario.

Las afirmaciones de los proveedores requieren verificación, especialmente en proyectos de exportación

Si el equipo se compra para producción en el extranjero o para clientes que valoran la calidad de la documentación, pregunte desde el principio sobre los controles de fabricación, las normas aplicables y los archivos técnicos entregados. Wuxi Samgins International Trade Co.,Ltd declara que la producción y el diseño se organizan conforme a la certificación del sistema de calidad ISO9001 y las normas CE de la UE. Esta es información útil, pero los revisores técnicos deben verificar qué documentación se aplica a la máquina específica cotizada, ya que el alcance de la conformidad y las evidencias entregadas pueden diferir según el modelo y el mercado de destino.

La misma cautela se aplica al suministro de componentes. Los componentes clave importados, los sistemas hidráulicos, las matrices endurecidas y los controles de marca pueden mejorar la fiabilidad, pero esos detalles deben figurar en la oferta técnica final, no solo en los materiales promocionales. Si un valor de dureza, una función de control o una marca de componente es importante para sus criterios de aceptación, indíquelo como un elemento de cotización y confírmelo antes de la compra.

Preguntas que vale la pena hacer antes de dar su aprobación

• ¿Puede la máquina demostrar su diámetro mínimo y su chapa habitual de mayor espesor, y no solo una muestra favorable?
• ¿Cuál es la secuencia operativa para prebორდear ambos extremos?
• ¿Cómo se mantiene la repetibilidad entre turnos?
• ¿Qué soporte está disponible para la instalación, la puesta en marcha y la configuración de parámetros de control?
• ¿Qué verificaciones de aceptación se incluyen en FAT o SAT, si esas etapas forman parte de su proceso de compra?【Pendiente de verificación】

Estas no son preguntas «adicionales». Son las preguntas que normalmente revelan si una máquina se comportará bien en producción o solo en una demostración de sala de exposición.

Entonces, ¿cuál es mejor?

Para el conformado preciso de chapa, la respuesta suele ser la máquina curvadora de 4 rodillos. Ofrece a los equipos de evaluación técnica un proceso más controlable, mejor comportamiento de alineación, un flujo de trabajo de prebordeado más limpio y menor dependencia del trabajo correctivo del operario. Si su métrica de éxito es una geometría repetible con menos ajustes, los equipos de cuatro rodillos suelen ser la decisión más sólida.

Elija una máquina de 3 rodillos cuando su presupuesto sea más limitado, su margen de tolerancia sea más flexible o sus operarios ya sepan obtener resultados consistentes con esa plataforma. Simplemente no suponga que un menor coste inicial significa un menor coste de producción. En muchos talleres, el gasto real aparece más tarde en tiempo de configuración, correcciones, riesgo de desperdicio y repetibilidad irregular.

Si está redactando una recomendación interna, manténgala simple: adapte la máquina a la tolerancia, el comportamiento del material, la realidad de los operarios y el patrón de lotes. Normalmente ahí es donde la respuesta correcta se vuelve evidente.
