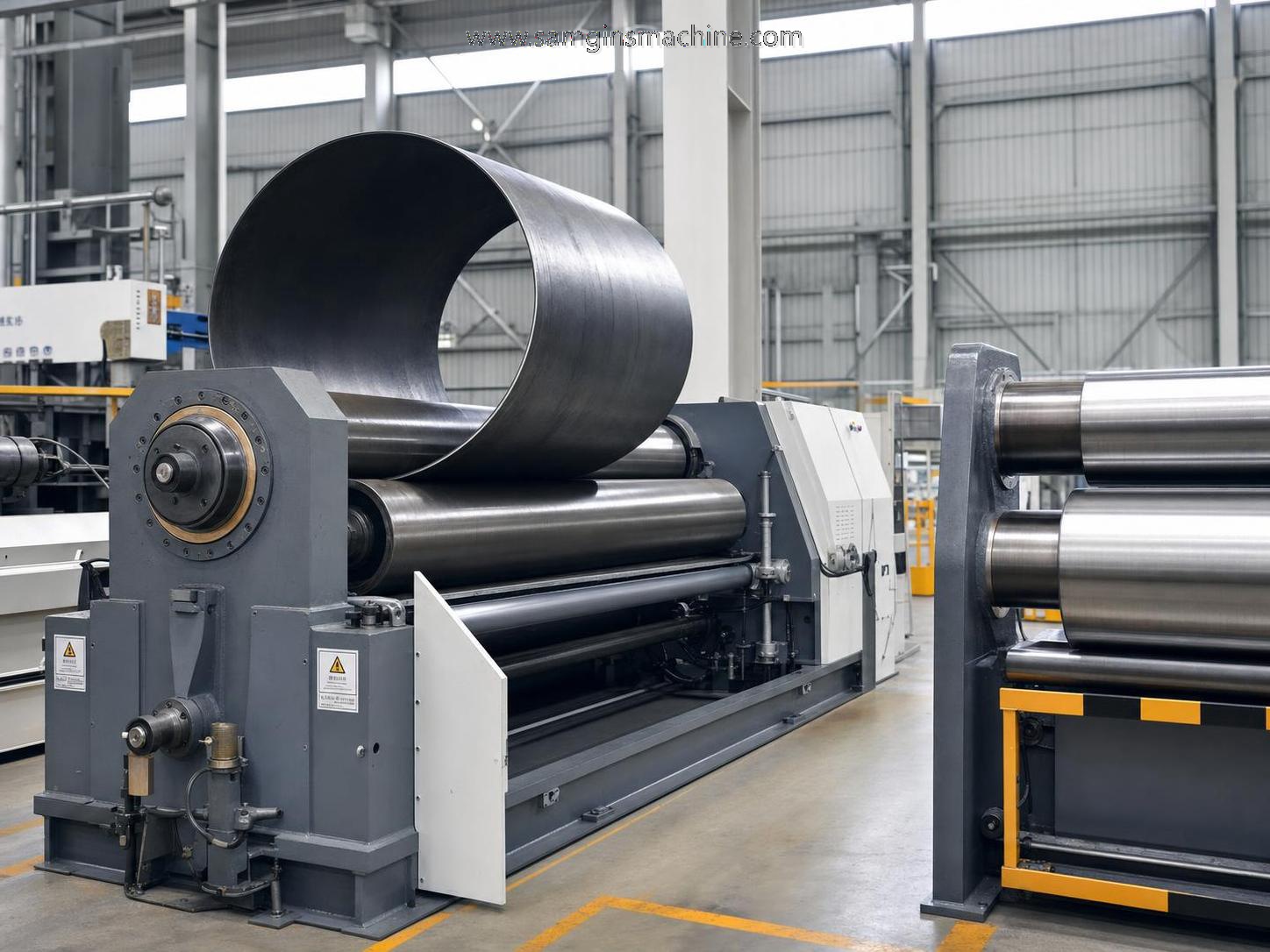

4-валковая листогибочная машина или 3-валковая: что лучше для точной гибки листового металла?

При оценке оборудования для формовки листового металла выбор между 4-валковой листогибочной машиной и 3-валковой моделью напрямую влияет на точность, эффективность наладки и повторяемость. Для групп технической оценки понимание того, как каждая система обеспечивает выравнивание, предварительную гибку и выполнение сложных задач вальцовки, необходимо для выбора правильного решения, отвечающего современным требованиям производства.

Если ваша задача заключается в оценке оборудования, а не просто в сравнении рекламных проспектов, реальный вопрос состоит не в том, какая машина «лучше» в целом. Важно, какая из них создаёт меньше технологических переменных для вашего диапазона толщин листа, геометрии деталей, уровня квалификации операторов и целевой производительности. В большинстве производств, ориентированных на точность, 4-валковая листогибочная машина имеет явное преимущество. Но это не означает, что 3-валковая машина устарела. Это означает, что решение должно быть связано с деталями, которые вам действительно необходимо производить.

Начните с вопроса точности, а не с компоновки машины

Многие ошибки при покупке возникают потому, что команды начинают с названий конфигураций машин, а не с требований к гибке. Прежде чем сравнивать конструкции рам, задайте три прямых вопроса:

• Насколько жёстким является допустимый допуск на отклонение от круглости после вальцовки?
• Какую длину прямого конца готовая деталь может допускать после предварительной гибки?
• Будут ли операторы выполнять повторяющиеся серии, единичные заказы или весь день работать со смешанными материалами?

Если ваши детали включают обечайки для изготовления оборудования под давлением, конструкционные конусы, резервуары или вальцованные секции, которым впоследствии требуется точная подгонка для сварки, способность машины контролировать выравнивание листа и сокращать ручное переставление важнее заявленной производительности вальцовки. Именно здесь 4-валковые системы обычно оправдывают себя.

В чём обычно выигрывает 4-валковая машина

Для точной формовки листового металла 4-валковую листогибочную машину, как правило, легче контролировать, поскольку лист может быть зажат между верхним и нижним валками, пока боковые валки выполняют гибку. Это звучит просто, но на практике меняет весь характер наладки. Лист с самого начала удерживается надёжнее, выравнивание становится стабильнее, а оператор тратит меньше времени на борьбу со смещением листа при предварительной гибке.

• Более точное начальное выравнивание: Если критично выравнивание листа при подаче, четырёхвалковые конструкции снижают вероятность перекоса, особенно при работе с более длинными или тяжёлыми листами.
• Более эффективная предварительная гибка: Оба конца обычно можно предварительно согнуть с меньшим количеством операций перемещения. Это помогает уменьшить прямые концы и улучшает последующую подгонку.
• Меньшая зависимость от действий оператора: В цехах, где опыт операторов различается от смены к смене, четырёхвалковые машины обычно обеспечивают более стабильные результаты.
• Более быстрая повторная работа: Для регулярно повторяющихся размеров деталей логику наладки обычно проще стандартизировать.

Именно поэтому многие технические группы рассматривают четырёхвалковое оборудование как более безопасный вариант, когда повторяемость важнее минимальной закупочной цены.

Когда 3-валковая машина всё ещё имеет смысл

3-валковая машина всё ещё может быть правильным выбором, если ваш ассортимент продукции допускает отклонения, операторы опытны, а технологический процесс позволяет выполнять больше ручных корректировок. Она также может подойти мастерским с меньшими объёмами работ или тем, которым не требуется особенно высокая повторяемость от партии к партии.

Проблема не в том, что 3-валковые системы не способны производить качественные детали. Способны. Вопрос в том, что они обычно требуют больше усилий при наладке, больше от оператора и иногда больше операций по перемещению материала. Если ваша техническая оценка ориентирована на снижение вариативности процесса, эти дополнительные зависимости следует фиксировать, а не отмахиваться от них словами «навыки оператора». Эта фраза часто скрывает риск для производительности.

Используйте этот контрольный список при оценке

Наиболее понятный способ сравнить два варианта — оценить их по реальным условиям производства.

1. Проверьте, как удерживается лист при подаче и предварительной гибке.
   Если лист может легко смещаться до формирования радиуса, риск снижения точности сразу возрастает. Четырёхвалковые машины обычно лучше контролируют это.
2. Оцените качество прямых концов.
   Не принимайте расплывчатые заявления. Запросите образец на основе вашего диапазона толщин и диаметра вальцовки. Если поставщики избегают обсуждения остаточных прямых участков, это является тревожным сигналом.
3. Проверяйте повторяемость на нескольких деталях, а не на одном образце.
   Один приемлемый цилиндр почти ничего не доказывает. Надлежащая оценка требует многократной вальцовки по одной и той же спецификации, чтобы выявить отклонения, чувствительность к наладке и зависимость от оператора.
4. Оцените время корректировки после первого прохода.
   Некоторые машины выглядят хорошо, пока вы не подсчитаете, как часто лист приходится повторно подавать или вручную регулировать. Это время накапливается быстрее, чем ожидают многие закупочные команды.
5. Честно проверьте диапазон материалов.
   Недостаточно оценивать поведение обычной стали. Если вы вальцуете нержавеющую сталь, высокопрочный лист или материалы разной толщины, запросите оценку в этих условиях. Упругое восстановление материала может изменить всю картину.
6. Спросите, насколько производительность зависит от опыта оператора.
   Это один из самых практичных вопросов при любой оценке капитального оборудования. Машина, которая хорошо работает только с вашим лучшим оператором, не является стабильным производственным решением.

Краткое сравнение, которое обычно отражает реальность цеха

Эта таблица не является сводом правил. Это отправная точка. Фактические результаты по-прежнему зависят от качества изготовления машины, геометрии валков, системы управления, жёсткости рамы и реалистичности условий испытаний поставщика.

Не упускайте из виду систему управления и логику перемещения материала

Технические группы часто уделяют много времени обсуждению количества валков и слишком мало — системам управления. Это ошибка. Хорошо настроенная система управления может сократить количество проб и ошибок, поддерживать хранение рецептур и повышать стабильность от детали к детали. Для цехов, которые уже используют программируемое формовочное оборудование, это важнее, чем одни только механические характеристики.

По этой причине многие покупатели также сравнивают смежное формовочное оборудование при стандартизации своего цеха. Например, для трубных применений программируемая установка, такая как гидравлический трубогибочный станок с ЧПУ, может быть привлекательной, поскольку она сочетает PLC-управление, управляемое сервоприводом вращение, сохранённые программы и самодиагностику, что снижает ежедневные трудности при наладке. Разумеется, это другой процесс по сравнению с вальцовкой листа, но логика выбора схожа: стабильное управление обычно лучше, чем героические ручные корректировки оператора.

Заявления поставщиков нуждаются в проверке, особенно для экспортных проектов

Если оборудование приобретается для зарубежного производства или для заказчиков, которым важно качество документации, заранее уточните вопросы производственного контроля, применимых стандартов и поставляемых технических файлов. Wuxi Samgins International Trade Co.,Ltd заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE. Это полезная информация, однако техническим экспертам всё же следует проверить, какая документация относится к конкретной машине в коммерческом предложении, поскольку область соответствия и предоставляемые подтверждающие документы могут различаться в зависимости от модели и целевого рынка.

Такая же осторожность применима к выбору компонентов. Импортные ключевые компоненты, гидравлические системы, закалённые штампы и брендовые системы управления могут повысить надёжность, но эти детали должны быть указаны в окончательном техническом предложении, а не только в рекламных материалах. Если значение твёрдости, функция управления или марка компонента важны для ваших критериев приемки, отметьте это как пункт коммерческого предложения и подтвердите до покупки.

Вопросы, которые стоит задать перед утверждением

• Может ли машина продемонстрировать ваш минимальный диаметр и максимальную толщину листа, используемую в обычной работе, а не только благоприятный образец?
• Какова последовательность действий оператора для предварительной гибки обоих концов?
• Как обеспечивается повторяемость между сменами?
• Какая поддержка доступна для монтажа, ввода в эксплуатацию и настройки параметров управления?
• Какие проверки приемки включены в FAT или SAT, если эти этапы являются частью вашего процесса закупки?【требует проверки】

Это не «дополнительные» вопросы. Именно они обычно показывают, будет ли машина надёжно работать в производстве или только на демонстрации в выставочном зале.

Итак, что же лучше?

Для точной формовки листового металла ответом обычно является 4-валковая листогибочная машина. Она предоставляет группам технической оценки более управляемый процесс, лучшее выравнивание, более чёткий рабочий процесс предварительной гибки и меньшую зависимость от исправляющих действий оператора. Если вашим критерием успеха является воспроизводимая геометрия с меньшим количеством корректировок, четырёхвалковое оборудование часто становится более предпочтительным решением.

Выбирайте 3-валковую машину, когда ваш бюджет более ограничен, диапазон допусков более широк или ваши операторы уже умеют получать стабильные результаты на такой платформе. Только не предполагайте, что более низкая первоначальная стоимость означает более низкую производственную стоимость. Во многих цехах реальные расходы проявляются позднее — во времени наладки, корректировках, риске брака и неравномерной повторяемости.

Если вы готовите внутреннюю рекомендацию, придерживайтесь простого принципа: сопоставьте машину с допусками, поведением материала, реальными возможностями операторов и характером партий. Обычно именно тогда правильный ответ становится очевидным.
