Robot de soldadura explicado: tecnologías clave, componentes del sistema y casos de uso industrial

Qué es un robot de soldadura en la fabricación industrial

Un robot de soldadura es un sistema de soldadura automatizado que combina un cuerpo robótico programable, una fuente de potencia de soldadura, una antorcha, software de control, utillajes y dispositivos de seguridad para realizar tareas de unión repetibles. En la fabricación industrial, se utiliza para automatizar operaciones de soldadura por arco como MIG, MAG, TIG y algunos procesos especializados de costura, en los que la precisión, la consistencia y el rendimiento son más importantes que la flexibilidad manual por sí sola.

El término robot de soldadura puede referirse estrictamente al brazo robótico, pero en la práctica de adquisición debe evaluarse como una célula completa. El rendimiento real de producción depende de la interacción entre los ejes del robot, los posicionadores, los dispositivos de seguimiento, las unidades de limpieza de antorcha, la estabilidad de alimentación del alambre y la calidad del ajuste de las piezas. Un sistema competente se diseña en función de la pieza de trabajo, no simplemente de la marca del robot o de su capacidad de carga.

Para los compradores de fabricación de estructuras de acero, recipientes a presión, procesamiento de tuberías, producción de vigas estructurales y fabricación de chapa metálica, el robot de soldadura se ha convertido en una herramienta práctica para controlar la calidad de la soldadura ante el aumento de los costes laborales y los plazos de entrega más exigentes. Resulta especialmente valioso cuando los mismos tipos de juntas se repiten durante largas series de producción o cuando el acceso para soldar es difícil, peligroso o ergonómicamente deficiente para los operarios.

Las expectativas industriales suelen centrarse en la repetibilidad, el comportamiento estable del arco, la facilidad de mantenimiento y la integración con equipos anteriores y posteriores del proceso. Por ello, los proveedores de sistemas con una experiencia más amplia en equipos de fabricación suelen aportar una ventaja. Wuxi Samgins, por ejemplo, trabaja con manipuladores de soldadura, rotadores, posicionadores, líneas de vigas H, máquinas de corte y sistemas de soldadura especializados, lo cual es relevante cuando una célula robótica debe funcionar como parte de un flujo de producción mayor y no como una máquina aislada.

Cómo funciona la tecnología de los robots de soldadura

El núcleo de un robot de soldadura es el control coordinado del movimiento. Los ejes accionados por servomotores desplazan la antorcha a lo largo de una trayectoria programada, mientras que la fuente de potencia de soldadura mantiene la corriente, el voltaje, la alimentación de alambre y las características del arco adecuadas para el diseño de la junta y el material. El sistema de control sincroniza el movimiento y los parámetros de soldadura para que la velocidad de avance, el ángulo de la antorcha, la extensión libre del alambre, el patrón de oscilación y el comportamiento de inicio y parada del arco se mantengan dentro de las ventanas de proceso definidas.

Los sistemas modernos suelen incorporar seguimiento de costura, detección a través del arco, detección por contacto, guiado láser o corrección basada en visión para compensar las variaciones de las piezas. Estas tecnologías son importantes porque incluso un robot muy preciso no puede producir soldaduras fiables si las piezas de entrada varían en holgura, deformación o posición. En términos prácticos, la detección reduce la chatarra y el retrabajo, pero no sustituye la calidad de los utillajes ni la disciplina del proceso.

El comportamiento térmico también es importante. La soldadura genera calor, deformación, salpicaduras y humos, por lo que el diseño de la célula debe abordar la refrigeración de la antorcha, el tendido de cables, la protección anticolisión y la extracción. Un conjunto de cables mal diseñado o un alimentador de alambre inestable puede perjudicar a un robot que parece sólido sobre el papel. Los compradores deben preguntar cómo el integrador equilibra la estructura mecánica, el ajuste del proceso de soldadura y el acceso para mantenimiento durante turnos prolongados.

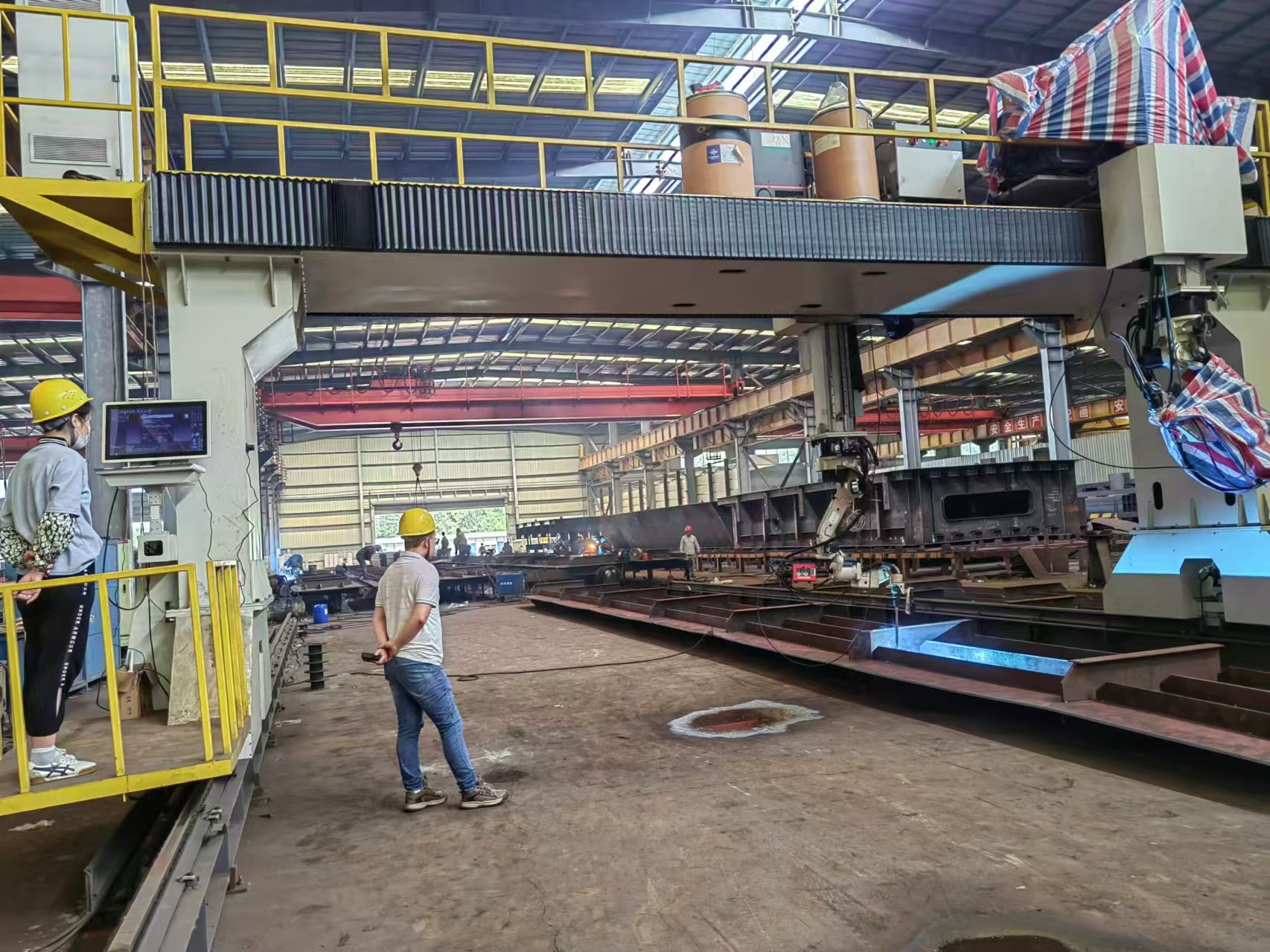

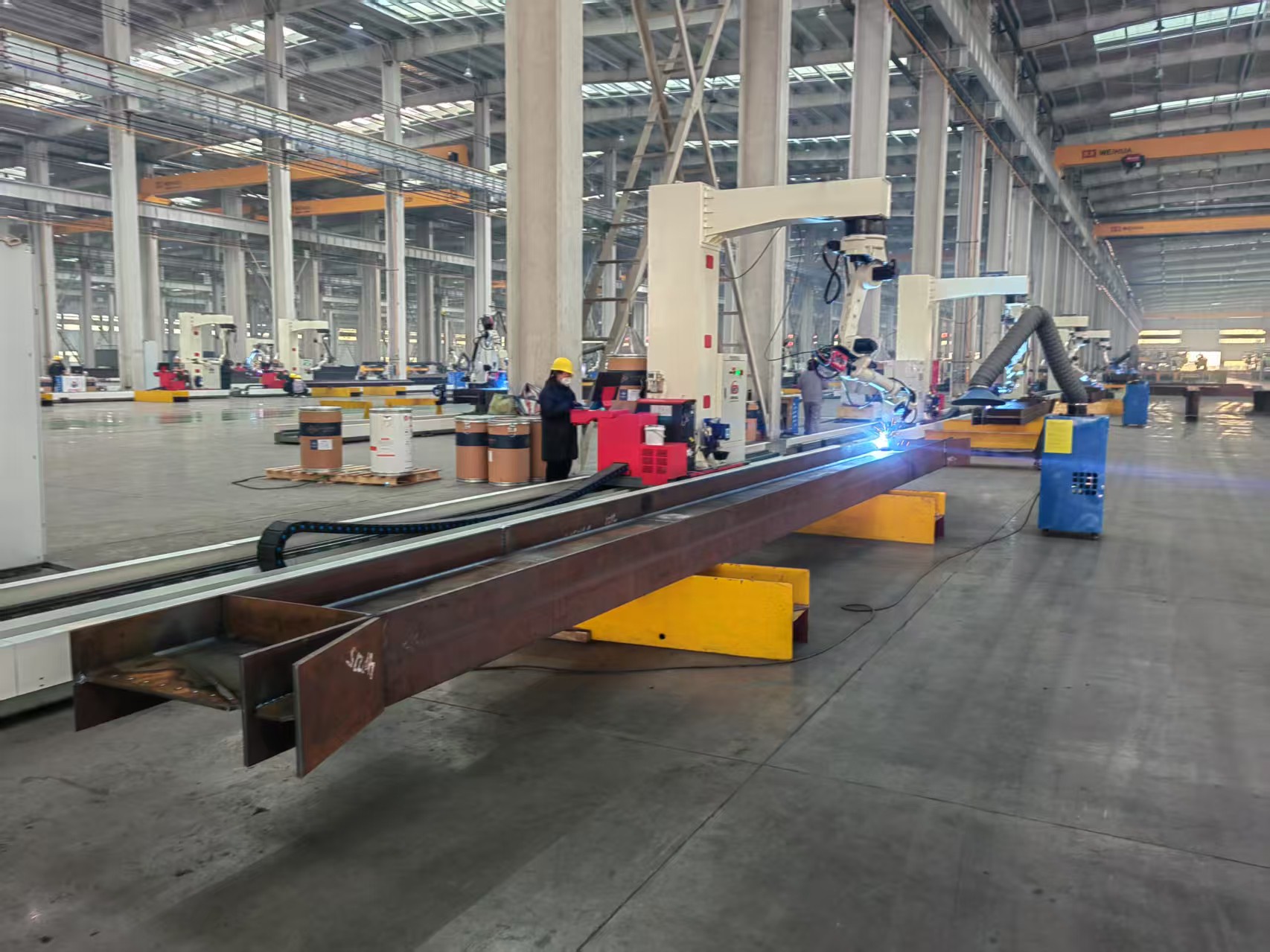

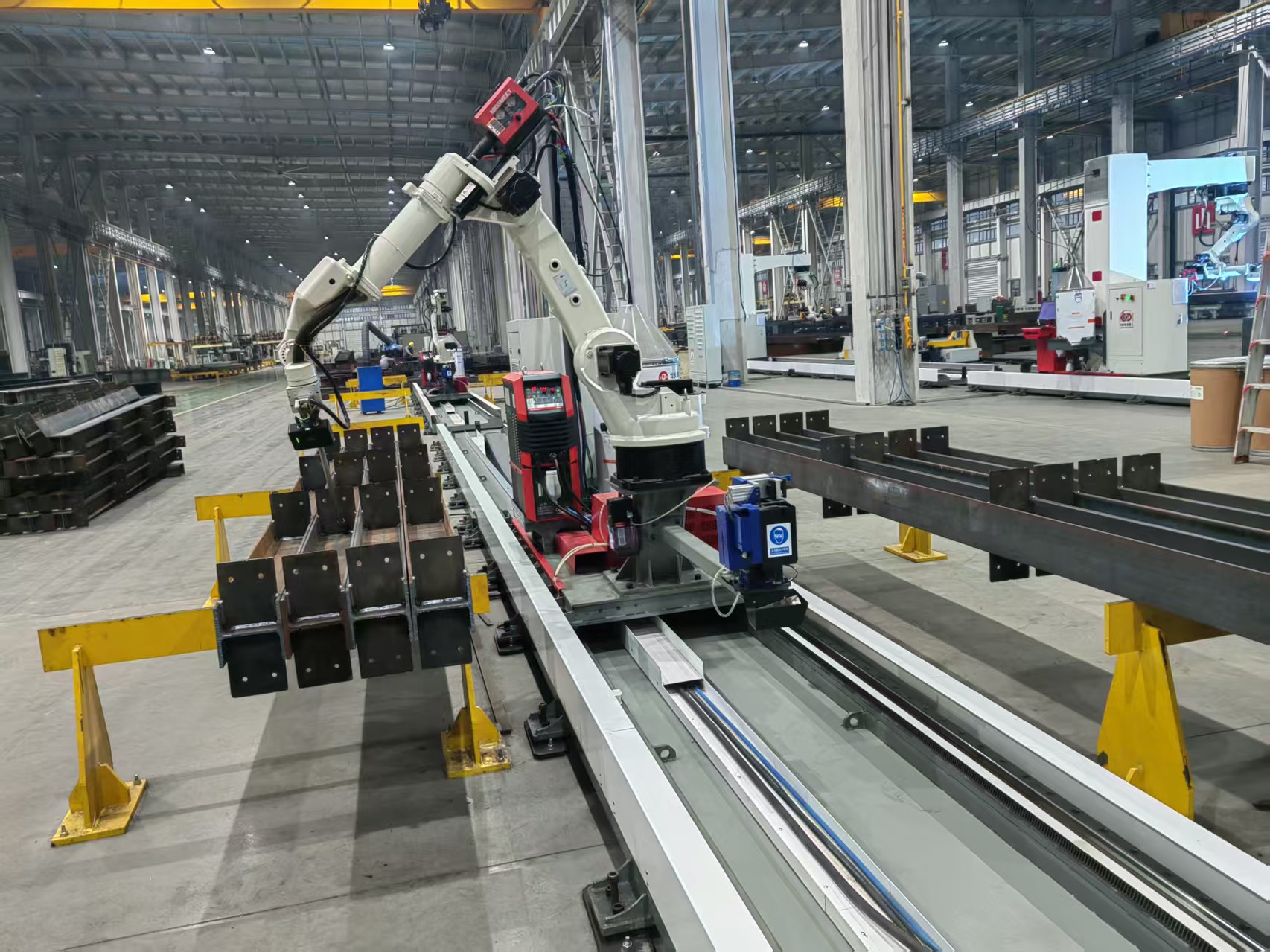

En aplicaciones más pesadas, el sistema puede combinar el robot con ejes externos, como carriles de desplazamiento, posicionadores de cabezal y contrapunto, rodillos giratorios o estructuras de pórtico. Esto amplía el alcance y permite una mejor orientación de la soldadura. Wuxi Samgins ofrece soluciones personalizadas de robots de soldadura de 7 y 9 ejes, incluidas configuraciones de pórtico y voladizo, que pueden ser útiles para depósitos, tuberías, costuras largas y grandes estructuras de acero donde un robot estándar montado en el suelo no ofrece el volumen de trabajo necesario.

Principales componentes del sistema que deben evaluar los compradores

Una célula completa de robot de soldadura suele incluir el manipulador robótico, controlador, consola de programación, fuente de potencia de soldadura, alimentador de alambre, antorcha de soldadura, conjunto de cables, utillajes y una envolvente de protección. Además de estos elementos esenciales, existen subsistemas opcionales, aunque a menudo críticos, como limpiadores de antorcha, cortadores de alambre, módulos de seguimiento de costura, extracción de humos, sensores de presencia de piezas e interfaces de recopilación de datos para el seguimiento de la producción.

Los posicionadores externos merecen especial atención porque influyen considerablemente en la calidad de deposición y el tiempo de ciclo. Si una pieza de trabajo puede girarse a una posición de soldadura plana u horizontal, mejora la estabilidad del arco y se simplifica la programación del operario. Para piezas cilíndricas, los rotadores de soldadura o los dispositivos de manipulación de tuberías pueden ser más importantes que el propio robot. Para vigas, bastidores y estructuras de caja, los posicionadores coordinados pueden reducir el acceso incómodo de la antorcha y la ineficiencia de las múltiples pasadas.

Los utillajes son otro factor decisivo. Un robot de soldadura no puede compensar de forma económica una repetibilidad de sujeción deficiente a lo largo de miles de ciclos. Un buen utillaje mantiene estables los puntos de referencia, limita la deformación térmica y facilita la carga para operarios o sistemas automatizados de manipulación de materiales. Los compradores deben evaluar el tiempo de cambio de utillaje, la cobertura de familias de piezas y si el proveedor puede respaldar futuras variaciones de modelos sin obligar a rediseñar por completo la célula.

El abastecimiento de componentes afecta a la vida útil y la precisión a largo plazo. Wuxi Samgins indica que los componentes hidráulicos, servo y CNC clave utilizan marcas importadas reconocidas, lo cual es relevante cuando los compradores requieren una precisión de movimiento fiable y una planificación de sustitución más sencilla. Al comparar cotizaciones, conviene solicitar una lista clara de los principales componentes adquiridos, repuestos recomendados y elementos de desgaste previstos para el primer año de funcionamiento.

Principales tipos de sistemas de robots de soldadura

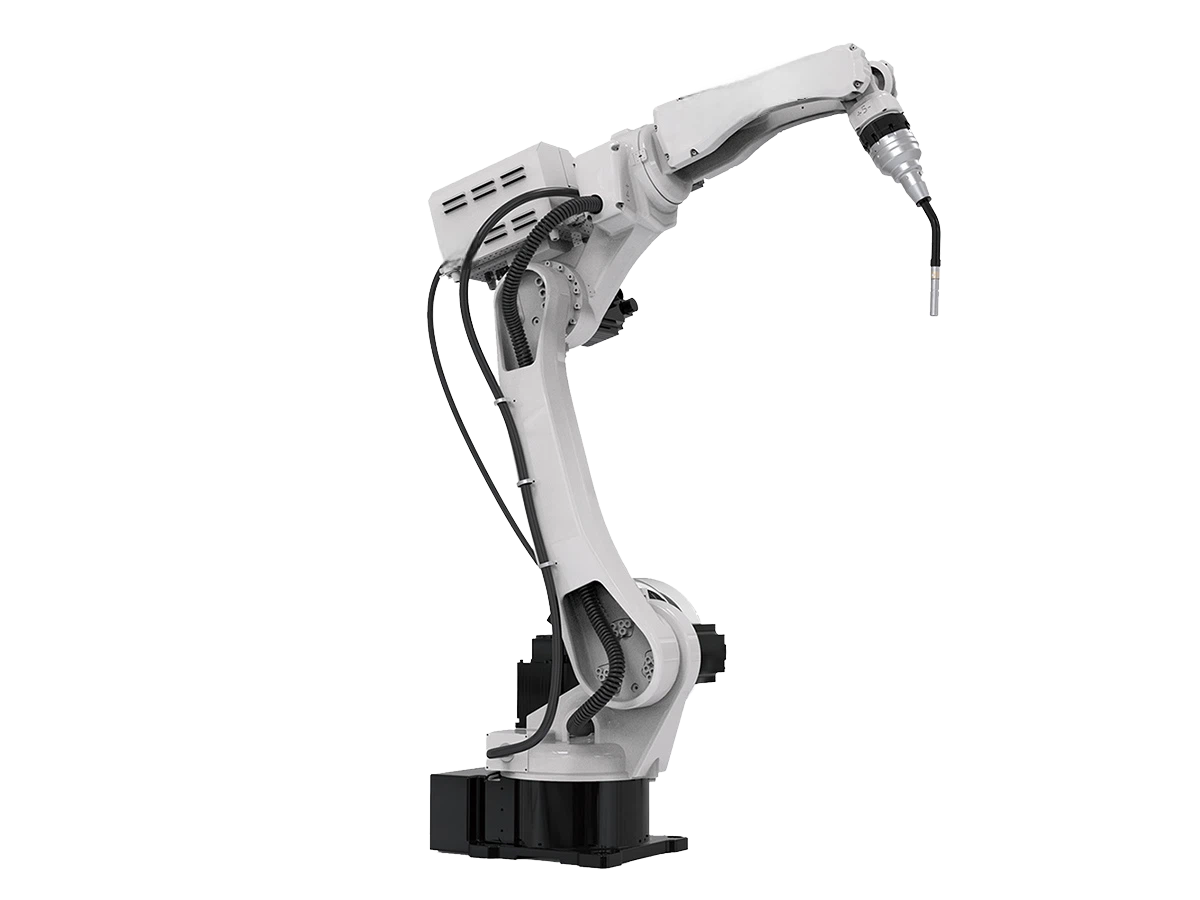

La clasificación más común comienza por la estructura del robot. Un robot de soldadura articulado estándar es adecuado para muchas células compactas y piezas fabricadas de tamaño mediano. Ofrece una orientación flexible de la antorcha y se utiliza ampliamente para bastidores, soportes, armarios y conjuntos estructurales repetibles. Suele ser el punto de partida para fábricas que comienzan la soldadura robótica en familias de productos consistentes.

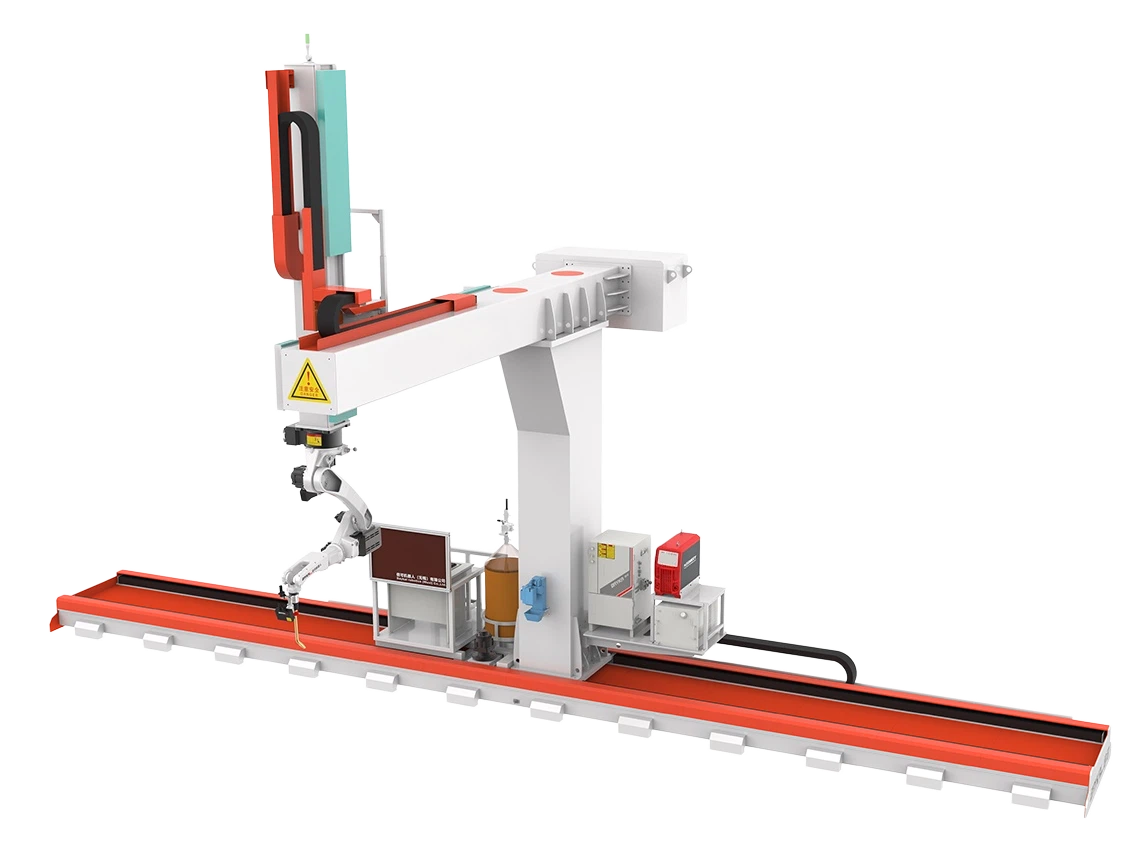

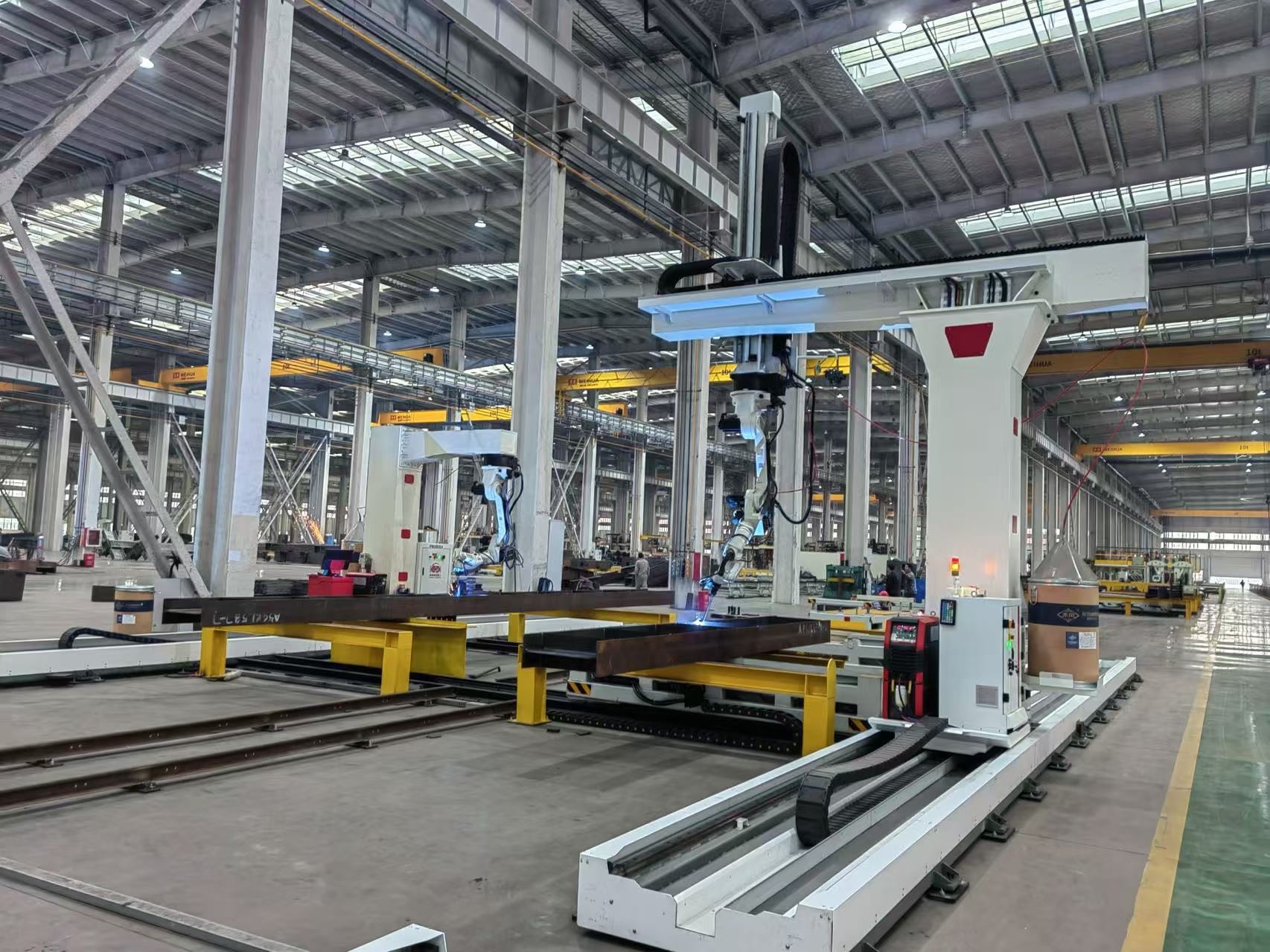

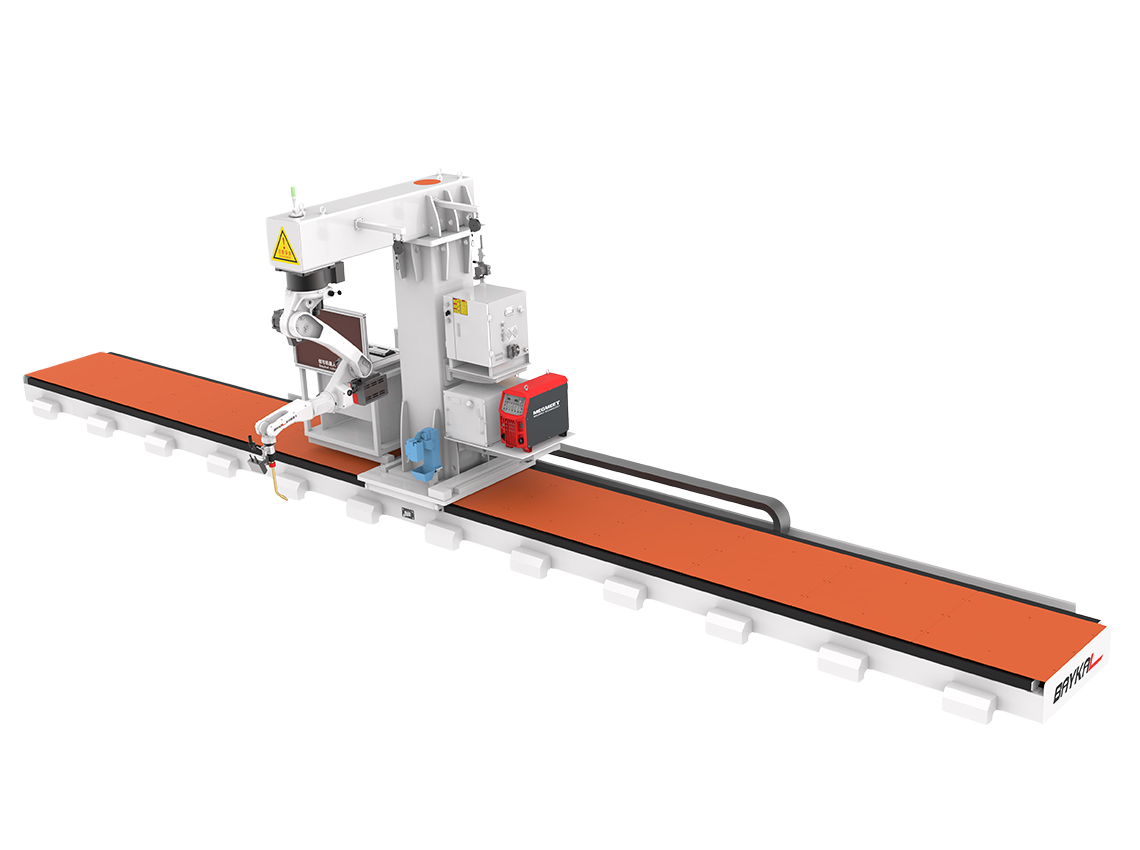

Para piezas de trabajo más grandes, los proveedores pueden ofrecer sistemas de voladizo o pórtico con ejes de desplazamiento adicionales. Un robot de soldadura de tipo voladizo de 7 ejes puede proporcionar un alcance ampliado a través de costuras largas o conjuntos soldados de gran tamaño, manteniendo el área del suelo relativamente accesible. Un sistema de tipo voladizo o pórtico de 9 ejes amplía aún más la coordinación del movimiento y suele seleccionarse para depósitos, componentes a presión, tuberías largas, estructuras espaciales y estructuras pesadas de acero que requieren una amplia cobertura de trayectorias de soldadura.

Otra clasificación útil se basa en la aplicación y el proceso. Algunas células se construyen para soldadura circunferencial de tuberías, otras para soldadura de costura longitudinal y otras para trabajos con vigas H o estructuras espaciales. La lógica de producción, la estrategia de utillaje y la programación del movimiento difieren significativamente entre estos casos de uso. Un comprador debe evitar considerar todas las cotizaciones de robots de soldadura como directamente comparables si la geometría de la pieza objetivo es fundamentalmente diferente.

Wuxi Samgins es relevante en este aspecto porque su gama se extiende más allá de las células robóticas independientes a equipos relacionados, como posicionadores de soldadura, rotadores, máquinas de soldadura de tuberías, máquinas de soldadura de costura longitudinal, máquinas de producción de vigas H y sistemas de corte. Esta línea de productos más amplia puede simplificar la integración para los compradores que construyen una línea de fabricación completa en lugar de resolver una estación cada vez.

Quién debería utilizar un robot de soldadura y dónde encaja mejor

Un robot de soldadura es más adecuado para fabricantes con piezas repetibles, requisitos de calidad medibles y suficiente volumen de producción para justificar la estandarización del proceso. Los usuarios típicos incluyen fabricantes de estructuras de acero, talleres de recipientes a presión, fabricantes de depósitos, contratistas de tuberías, productores de equipos pesados, plantas de componentes de transporte y fábricas de chapa metálica que necesitan una apariencia de soldadura estable y una producción predecible.

La mejor adecuación aparece cuando la soldadura manual está limitada por la escasez de mano de obra, la inconsistencia de las soldaduras, la exposición a riesgos de seguridad o los cuellos de botella de rendimiento. Los entornos de producción de múltiples turnos son los que más se benefician, ya que aumenta la utilización del robot mientras disminuye el coste laboral por unidad soldada. Las piezas con costuras largas, soldaduras de filete repetitivas, soldadura posicional frecuente o un control dimensional estricto suelen ser buenas candidatas para la conversión robótica.

Los escenarios de aplicación varían según la geografía y los requisitos de acceso al mercado. Los fabricantes orientados a la exportación a menudo necesitan documentación más coherente, trazabilidad de soldadura y disciplina de proceso para cumplir con auditorías de clientes o especificaciones contractuales. Wuxi Samgins destaca su experiencia en proyectos internacionales y su familiaridad con normas habitualmente citadas en trabajos globales de fabricación, como ASME y API, lo que puede ayudar a los compradores a alinear la planificación de equipos con las expectativas del mercado objetivo.

La lista de clientes proporcionada por Wuxi Samgins, que incluye empresas como URALSTANKOIMPORT, MD Calbah Industries Pty Ltd, Zein Steel Industries Co.LLC, BatysMunaiGazZhabdyktary LLP y Lincoln Electric-MENA, sugiere experiencia en diversos entornos industriales internacionales. Sin exagerar el alcance de cada proyecto, estas referencias son útiles porque indican experiencia en el apoyo a compradores con diferentes prácticas de fabricación, especificaciones regionales y exigencias de entrega de proyectos.

Cómo seleccionar el robot de soldadura adecuado

La selección debe comenzar por la pieza de trabajo, no por el catálogo de robots. Los compradores deben definir el tipo y el espesor del material, la configuración de la junta, el rango de tamaños de producto, la longitud de soldadura por turno, el nivel de calidad, el tiempo takt previsto y los futuros cambios de producto. Estos factores determinan si la solución adecuada es una célula articulada compacta, un sistema montado sobre carril, una estructura de voladizo o una configuración dedicada de soldadura de costura.

El alcance y la carga útil son criterios necesarios, pero incompletos. El acceso de la antorcha, el riesgo de colisión, el método de carga de piezas y la coordinación del posicionador suelen ser más importantes. Un robot de soldadura que técnicamente alcanza la junta puede seguir siendo una mala elección si el tendido de cables está forzado, la programación resulta engorrosa o el utillaje bloquea el acceso para mantenimiento. Los compradores deben solicitar estudios de trayectoria de muestra o planos de distribución basados en piezas reales antes de aprobar una configuración final.

La capacidad del proceso también debe revisarse en términos de consistencia del procedimiento de soldadura. Pregunte cómo el proveedor gestiona las bibliotecas de parámetros, las soldaduras de prueba, el control de deformaciones y las pruebas de aceptación. Para industrias con fabricación basada en códigos, la máquina debe respaldar el sistema de calidad ya utilizado por la fábrica. Wuxi Samgins señala el cumplimiento de ISO9001 y de las directivas europeas CE sobre maquinaria y LVD para sus máquinas, lo cual es relevante cuando los equipos de compras necesitan una disciplina documentada de fabricación y seguridad.

La personalización puede ser decisiva para piezas no estándar. Las fábricas que producen depósitos, tuberías, estructuras pesadas giratorias o conjuntos mixtos de acero pueden necesitar un robot de soldadura de 7 o 9 ejes adaptado en lugar de un paquete estándar. En estos casos, la capacidad del proveedor en utillajes, ejes externos y coordinación de líneas completas debe tener más peso que el precio inicial de la máquina por sí solo.

Proceso de fabricación, instalación y control de calidad

Un proyecto fiable de robot de soldadura sigue un flujo de trabajo disciplinado desde la revisión de la aplicación hasta la puesta en marcha final. La secuencia habitual incluye análisis de piezas, confirmación del proceso, diseño de distribución, ingeniería de utillajes, simulación de trayectorias del robot cuando sea necesaria, fabricación, montaje, pruebas en seco, soldadura de prueba, envío, instalación y formación de operarios. Los retrasos suelen producirse cuando las muestras de piezas, las tolerancias o los criterios de aceptación no se definen con suficiente antelación.

El control de calidad debe cubrir tanto la calidad de fabricación de la máquina como la calidad del resultado de soldadura. En el lado de la máquina, los compradores deben comprobar la rigidez estructural, la suavidad de movimiento, la seguridad eléctrica, la protección de los cables y la trazabilidad de los componentes. En el lado de la soldadura, la validación debe confirmar el aspecto del cordón, la consistencia de la fusión, la repetibilidad entre turnos y si el sistema puede mantener resultados estables bajo variaciones normales de producción, en lugar de solo bajo condiciones ideales de prueba.

La planificación de la instalación se subestima con frecuencia. Una célula de robot de soldadura puede requerir preparación de la cimentación, revisión de la capacidad eléctrica, conducción de gas de protección, aire comprimido, extracción, acceso logístico de piezas y zonificación de seguridad. Los proyectos más rápidos suelen ser aquellos en los que el proveedor de la máquina y el equipo de ingeniería de la planta acuerdan de antemano las interfaces de servicios, las normas de aceptación y las responsabilidades de formación de los operarios y el personal de mantenimiento.

Wuxi Samgins se posiciona en torno al diseño, la fabricación, las ventas, el servicio posventa y el soporte técnico como una única cadena de servicio, lo que aborda una preocupación común en las compras internacionales: la brecha entre la entrega de la máquina y la preparación práctica para la producción. Los compradores deben seguir solicitando una lista detallada del alcance, pero una amplia capacidad de soporte es valiosa al integrar un robot de soldadura en una línea de fabricación existente con múltiples dependencias de proceso.

Coste total de propiedad y consideraciones sobre el ROI

El precio de compra de un robot de soldadura es solo una parte de la inversión. El coste total de propiedad incluye utillajes, posicionadores, protecciones de seguridad, extracción, instalación, formación, consumibles, repuestos, opciones de software, tiempo de inactividad por mantenimiento y el coste de calidad derivado de chatarra o retrabajo. En muchos proyectos, el equipo auxiliar y la ingeniería de proceso tienen un mayor efecto en el retorno que el propio brazo robótico.

El ROI depende de la utilización. Un robot que ejecuta un lote corto al día puede parecer avanzado, pero ofrecer una amortización débil. Un robot que sustituye la soldadura manual repetitiva en múltiples turnos, reduce el trabajo de reparación y estabiliza los plazos de entrega puede justificarse mucho más rápido. Los compradores deben calcular el ahorro laboral, la eficiencia de deposición, la ganancia de rendimiento, la reducción de defectos de soldadura y la menor dependencia de soldadores cualificados escasos durante un período de operación realista.

La planificación del mantenimiento también determina el coste. Las antorchas, boquillas, revestimientos, puntas de contacto, sensores y cables móviles son elementos de desgaste. La pregunta correcta no es si existe mantenimiento, sino si es predecible y fácil de realizar. Un robot de soldadura diseñado con puntos de servicio accesibles, componentes estándar y una planificación clara de repuestos suele ofrecer un mejor rendimiento financiero que un sistema de menor coste difícil de mantener.

Para las empresas que comparan el momento de automatización, las referencias internas prácticas incluyen la disponibilidad de mano de obra, la presión de la cartera de pedidos y la estandarización de productos. Cuestiones como cuándo la automatización comienza a ahorrar costes laborales o cómo resolver problemas de integración en líneas de producción no son asuntos secundarios; afectan directamente a la calidad de la amortización. Un proveedor creíble debe poder abordar estas realidades comerciales en paralelo con la especificación de la máquina.

Ciclos de mantenimiento, actualizaciones y tendencias futuras

Un robot de soldadura debe mantenerse conforme a un programa planificado vinculado a las horas de arco, la intensidad de los turnos y las condiciones ambientales. El trabajo rutinario suele incluir la limpieza de salpicaduras, la comprobación de la alineación de la antorcha, la inspección del desgaste de cables, la verificación del flujo de gas, el seguimiento de la estabilidad de alimentación del alambre y la recalibración cuando sea necesaria. El mantenimiento preventivo es especialmente importante en talleres de fabricación pesada, donde el polvo, el calor y la vibración aceleran el desgaste de los componentes eléctricos y de movimiento.

Las actualizaciones suelen realizarse por etapas. Una fábrica puede comenzar con soporte de programación offline y, posteriormente, añadir seguimiento de costura, registro de datos, diagnóstico remoto o mejores utillajes a medida que aumenta la complejidad de las piezas. Este enfoque escalonado suele tener más sentido que adquirir en exceso la primera célula. Los compradores deben comprobar si la arquitectura del robot de soldadura puede admitir futuros ejes externos, paquetes de sensores o funciones de software sin un rediseño importante.

La tendencia general de la industria apunta a células de soldadura más inteligentes y conectadas, en lugar de robots simplemente más rápidos. Los fabricantes demandan cada vez más trazabilidad, menor tiempo de preparación, interfaces de operario más sencillas y mejor compatibilidad con sistemas de producción digitales. Al mismo tiempo, aumenta la demanda de robótica específica para aplicaciones de acero estructural, tuberías grandes, costuras largas y trabajos de fabricación pesada multieje, donde las células compactas estándar suelen ser insuficientes.

En este contexto, los proveedores con capacidad de personalización y conocimiento de equipos a nivel de línea están bien posicionados. Wuxi Samgins combina su oferta de robots de soldadura con maquinaria de fabricación relacionada, soluciones personalizadas de alta resistencia, experiencia de exportación y compromisos de soporte a largo plazo. Para los compradores que planifican no solo una máquina, sino una ruta escalable de automatización de soldadura, esta combinación puede ser más relevante que evaluar una unidad robótica de forma aislada.
