شرح روبوت اللحام: التقنيات الأساسية ومكونات النظام وحالات الاستخدام الصناعي

ما هو روبوت اللحام في التصنيع الصناعي

روبوت اللحام هو نظام لحام آلي يجمع بين جسم روبوت قابل للبرمجة، ومصدر طاقة للحام، ومشعل، وبرامج تحكم، وتجهيزات تثبيت، وأجهزة سلامة لتنفيذ مهام وصل متكررة. في التصنيع الصناعي، يُستخدم لأتمتة عمليات اللحام بالقوس مثل MIG وMAG وTIG وبعض عمليات اللحام بالدرزات المتخصصة، حيث تكون الدقة والاتساق والإنتاجية أكثر أهمية من مرونة العمل اليدوي وحدها.

قد يشير مصطلح روبوت اللحام بالمعنى الضيق إلى ذراع الروبوت، لكن في ممارسات الشراء يجب تقييمه كخلية متكاملة. يعتمد الأداء الفعلي في الإنتاج على التفاعل بين محاور الروبوت، والمُوضِعات، وأجهزة التتبع، ووحدات تنظيف المشعل، واستقرار تغذية السلك، وجودة تجميع الأجزاء. يُصمَّم النظام القادر حول قطعة العمل، وليس ببساطة حول علامة الروبوت التجارية أو رقم الحمولة.

بالنسبة للمشترين في تصنيع الهياكل الفولاذية، وأعمال أوعية الضغط، ومعالجة الأنابيب، وإنتاج الكمرات الإنشائية، وتصنيع الصفائح المعدنية، أصبح روبوت اللحام أداة عملية للتحكم في جودة اللحام في ظل ارتفاع تكاليف العمالة وتشدد جداول التسليم. وهو ذو قيمة خاصة عند تكرار أنواع الوصلات نفسها خلال عمليات إنتاج طويلة، أو عندما يكون الوصول إلى موضع اللحام صعبًا أو خطيرًا أو غير مريح من الناحية المريحة للمشغلين.

تتمحور التوقعات الصناعية عادةً حول قابلية التكرار، واستقرار القوس، وسهولة الصيانة، والتكامل مع المعدات في المراحل السابقة واللاحقة. ولهذا السبب، غالبًا ما يتمتع موردو الأنظمة ذوو الخبرة الأوسع في معدات التصنيع بميزة. فعلى سبيل المثال، تعمل Wuxi Samgins في مجال مناورات اللحام، والدوارات، والمُوضِعات، وخطوط الكمرات H، وآلات القطع، وأنظمة اللحام المتخصصة، وهو أمر ذو صلة عندما يجب أن تعمل خلية الروبوت كجزء من تدفق إنتاج أكبر وليس كآلة معزولة.

كيف تعمل تقنية روبوت اللحام

يكمن جوهر روبوت اللحام في التحكم المنسق بالحركة. تحرك المحاور التي تعمل بالمحركات المؤازرة المشعل على طول مسار مبرمج، بينما يحافظ مصدر طاقة اللحام على التيار والجهد وتغذية السلك وخصائص القوس الملائمة لتصميم الوصلة والمادة. يقوم نظام التحكم بمزامنة الحركة ومعلمات اللحام بحيث تبقى سرعة الحركة وزاوية المشعل وطول بروز السلك ونمط التذبذب وسلوك بدء وإيقاف القوس ضمن نوافذ عملية محددة.

تضيف الأنظمة الحديثة غالبًا تتبع الدرزات، أو الاستشعار عبر القوس، أو الاستشعار باللمس، أو التوجيه بالليزر، أو التصحيح القائم على الرؤية لتعويض تفاوت الأجزاء. وتكتسب هذه التقنيات أهمية لأن الروبوت عالي الدقة لا يمكنه إنتاج لحامات موثوقة إذا تفاوتت الأجزاء الواردة من حيث الفجوات أو التشوه أو الموضع. ومن الناحية العملية، يقلل الاستشعار من الهدر وإعادة العمل، لكنه لا يغني عن جودة التجهيزات أو الانضباط التشغيلي.

السلوك الحراري مهم أيضًا. فاللحام يولد حرارة وتشوهًا وتناثرًا وأبخرة، لذا يجب أن يعالج تصميم الخلية تبريد المشعل، وتمديد الكابلات، والحماية من التصادم، والشفط. قد تؤدي حزمة كابلات مصممة بشكل سيئ أو مغذي سلك غير مستقر إلى تقويض أداء روبوت يبدو قويًا على الورق. ينبغي للمشترين أن يسألوا كيف يوازن المُكامل بين الهيكل الميكانيكي، وضبط عملية اللحام، وسهولة الوصول للصيانة خلال الورديات الطويلة.

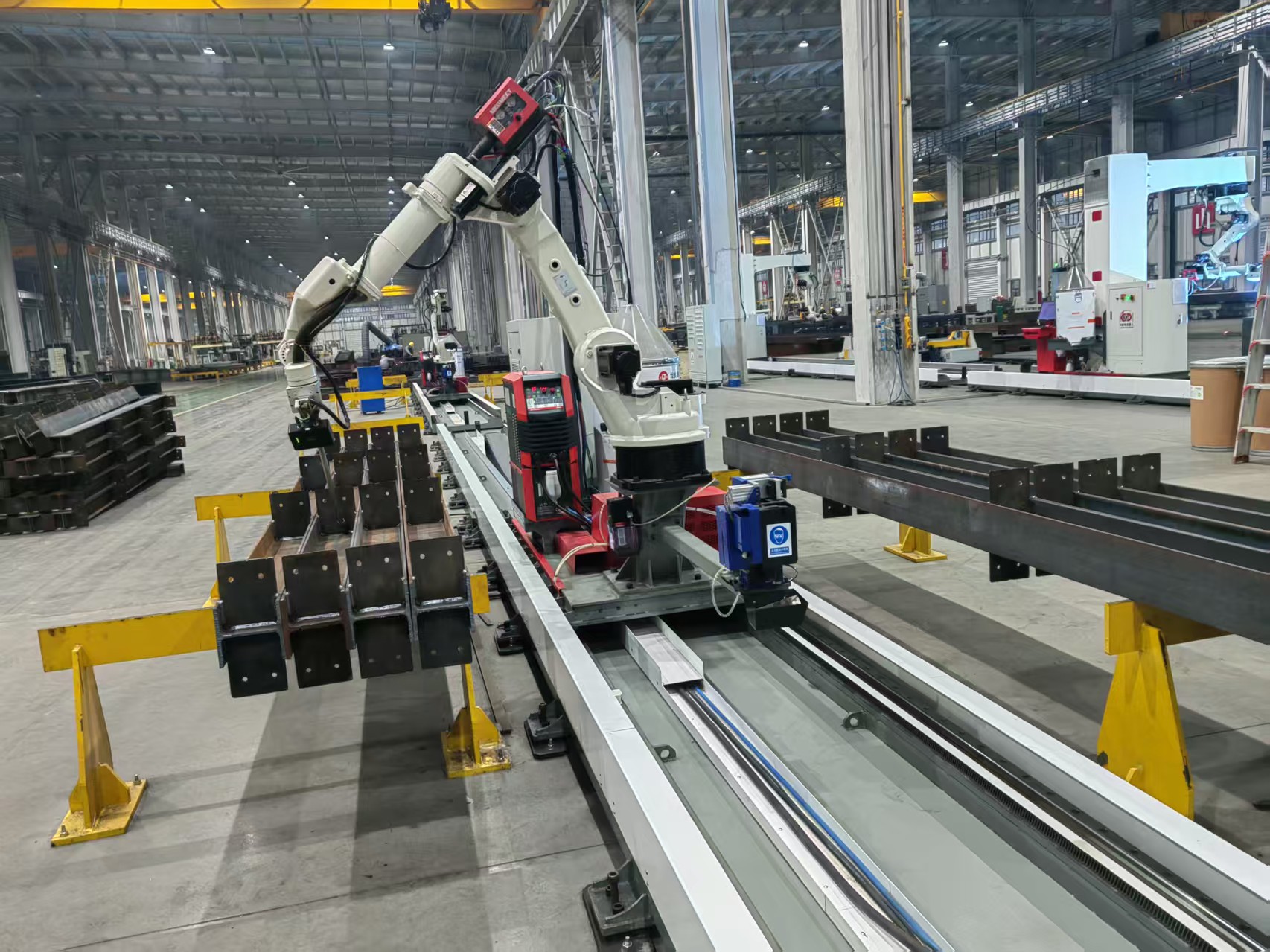

في التطبيقات الأثقل، قد يجمع النظام الروبوت مع محاور خارجية مثل سكك الحركة، أو المُوضِعات الرأسية والذيلية، أو بكرات الدوران، أو الهياكل الجسرية. وهذا يوسع نطاق الوصول ويسمح بوضعية لحام أفضل. تقدم Wuxi Samgins حلول روبوت لحام مخصصة بـ7 محاور و9 محاور، بما في ذلك الأشكال الجسرية والكانتيليفرية، والتي يمكن أن تكون مفيدة للخزانات وخطوط الأنابيب والدرزات الطويلة والهياكل الفولاذية الكبيرة، حيث قد لا يوفر الروبوت القياسي المثبت على الأرض نطاق العمل المطلوب.

المكونات الرئيسية للنظام التي ينبغي للمشترين تقييمها

تتضمن خلية روبوت اللحام الكاملة عادةً مناور الروبوت، ووحدة التحكم، وجهاز التعليم اليدوي، ومصدر طاقة اللحام، ومغذي السلك، ومشعل اللحام، وحزمة الكابلات، والتجهيزات، وغلاف الحماية. وتحيط بهذه الأساسيات أنظمة فرعية اختيارية لكنها غالبًا ما تكون حاسمة، مثل منظفات المشعل، وقواطع الأسلاك، ووحدات تتبع الدرزات، وشفط الأبخرة، ومستشعرات وجود القطع، وواجهات جمع البيانات لمراقبة الإنتاج.

تستحق المُوضِعات الخارجية اهتمامًا دقيقًا لأنها تؤثر بقوة في جودة الترسيب وزمن الدورة. إذا أمكن تدوير قطعة العمل إلى وضع لحام مسطح أو أفقي، يتحسن استقرار القوس ويصبح برمجة المشغل أبسط. بالنسبة للأجزاء الأسطوانية، قد تكون دوارات اللحام أو أجهزة مناولة الأنابيب أهم من الروبوت نفسه. وبالنسبة للكمرات والإطارات والهياكل الصندوقية، يمكن للمُوضِعات المنسقة تقليل الوصول غير المريح للمشعل وعدم كفاءة التمريرات المتعددة.

تعد التجهيزات عاملًا حاسمًا آخر. لا يستطيع روبوت اللحام التعويض اقتصاديًا عن ضعف تكرارية التثبيت عبر آلاف الدورات. تحافظ التجهيزات الجيدة على استقرار نقاط المرجع، وتحد من التشوه الحراري، وتجعل التحميل عمليًا للمشغلين أو لمناولة المواد الآلية. ينبغي للمشترين تقييم زمن تغيير التجهيزات، وتغطية عائلات الأجزاء، وما إذا كان المورد يستطيع دعم اختلافات الطرازات المستقبلية دون فرض إعادة تصميم كاملة للخلية.

يؤثر توريد المكونات في عمر الخدمة والدقة على المدى الطويل. تشير Wuxi Samgins إلى أن المكونات الهيدروليكية والمؤازرة وCNC الرئيسية تستخدم علامات تجارية مستوردة معروفة، وهو أمر ذو صلة عندما يحتاج المشترون إلى دقة حركة موثوقة وتخطيط أسهل للاستبدال. عند مقارنة عروض الأسعار، من المفيد طلب قائمة واضحة بالمكونات الرئيسية المشتراة، وقطع الغيار الموصى بها، وعناصر التآكل المتوقعة للسنة الأولى من التشغيل.

الأنواع الرئيسية لأنظمة روبوت اللحام

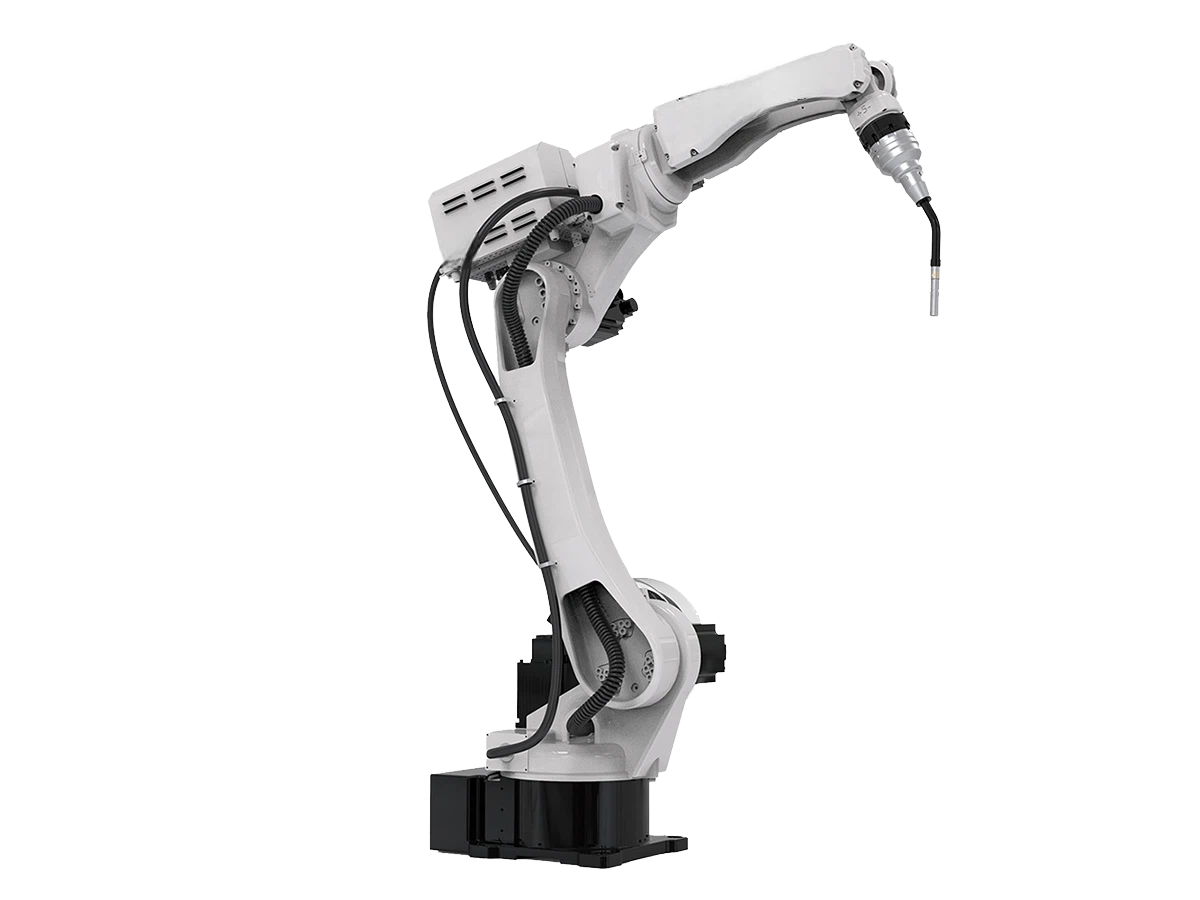

يبدأ التصنيف الأكثر شيوعًا بهيكل الروبوت. يناسب روبوت اللحام المفصلي القياسي العديد من الخلايا المدمجة والأجزاء المصنعة متوسطة الحجم. ويوفر توجيهًا مرنًا للمشعل ويستخدم على نطاق واسع للإطارات، والحوامل، والخزائن، والتجميعات الإنشائية المتكررة. وعادةً ما يمثل هذا نقطة البداية للمصانع التي تبدأ اللحام الروبوتي لعائلات منتجات متسقة.

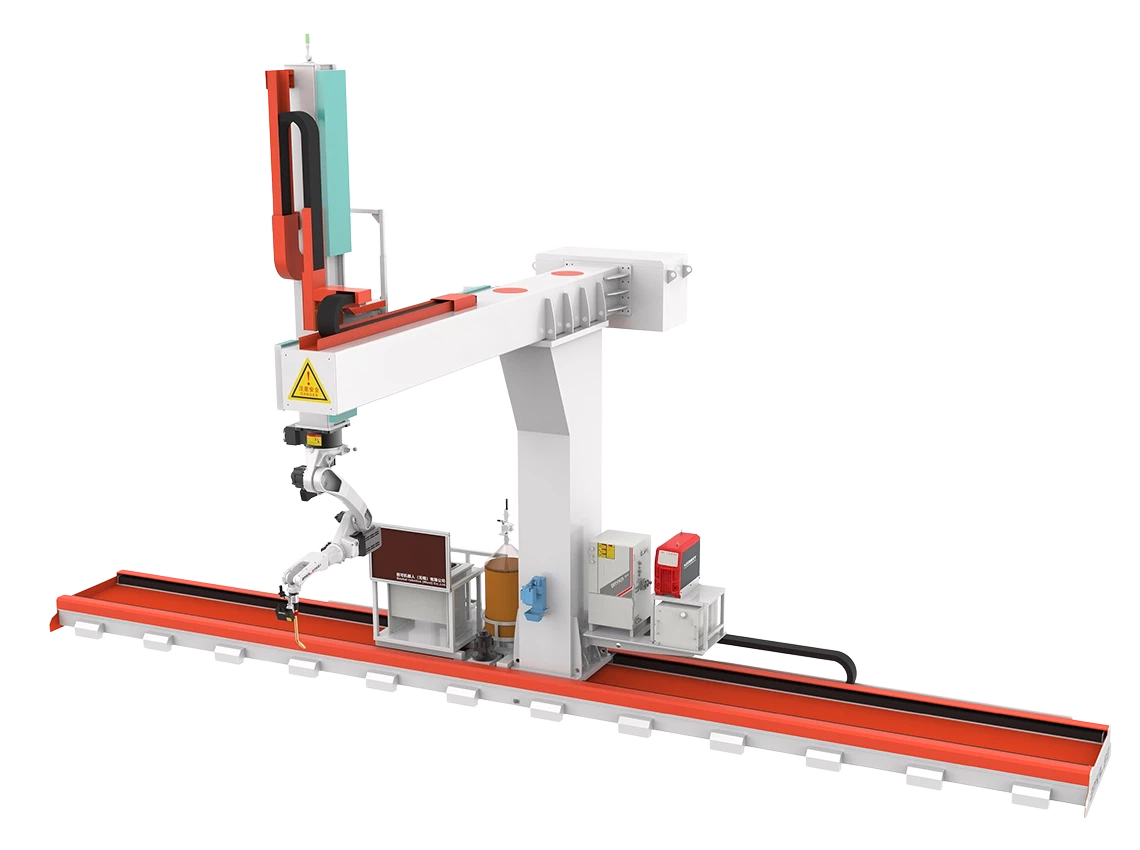

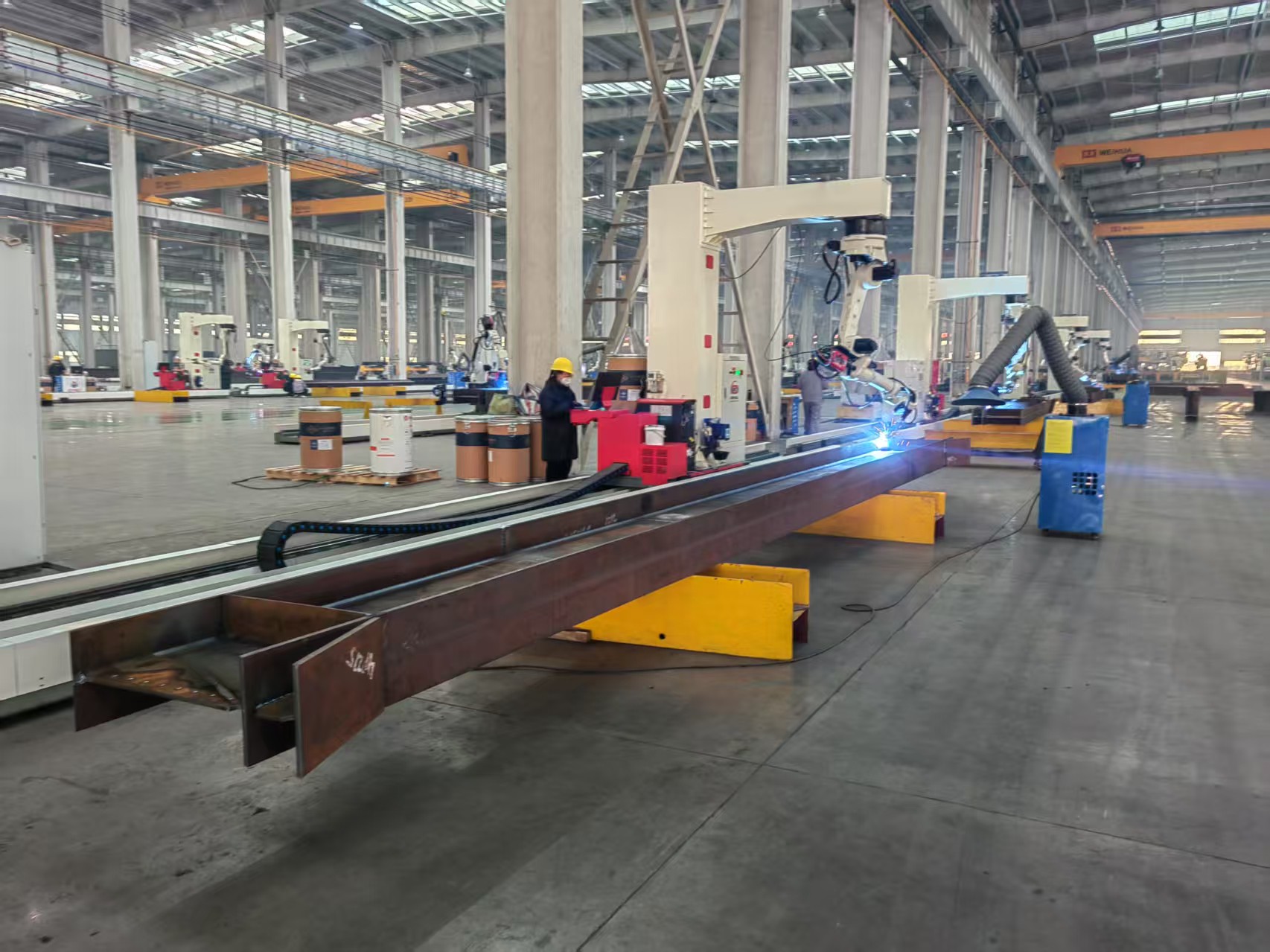

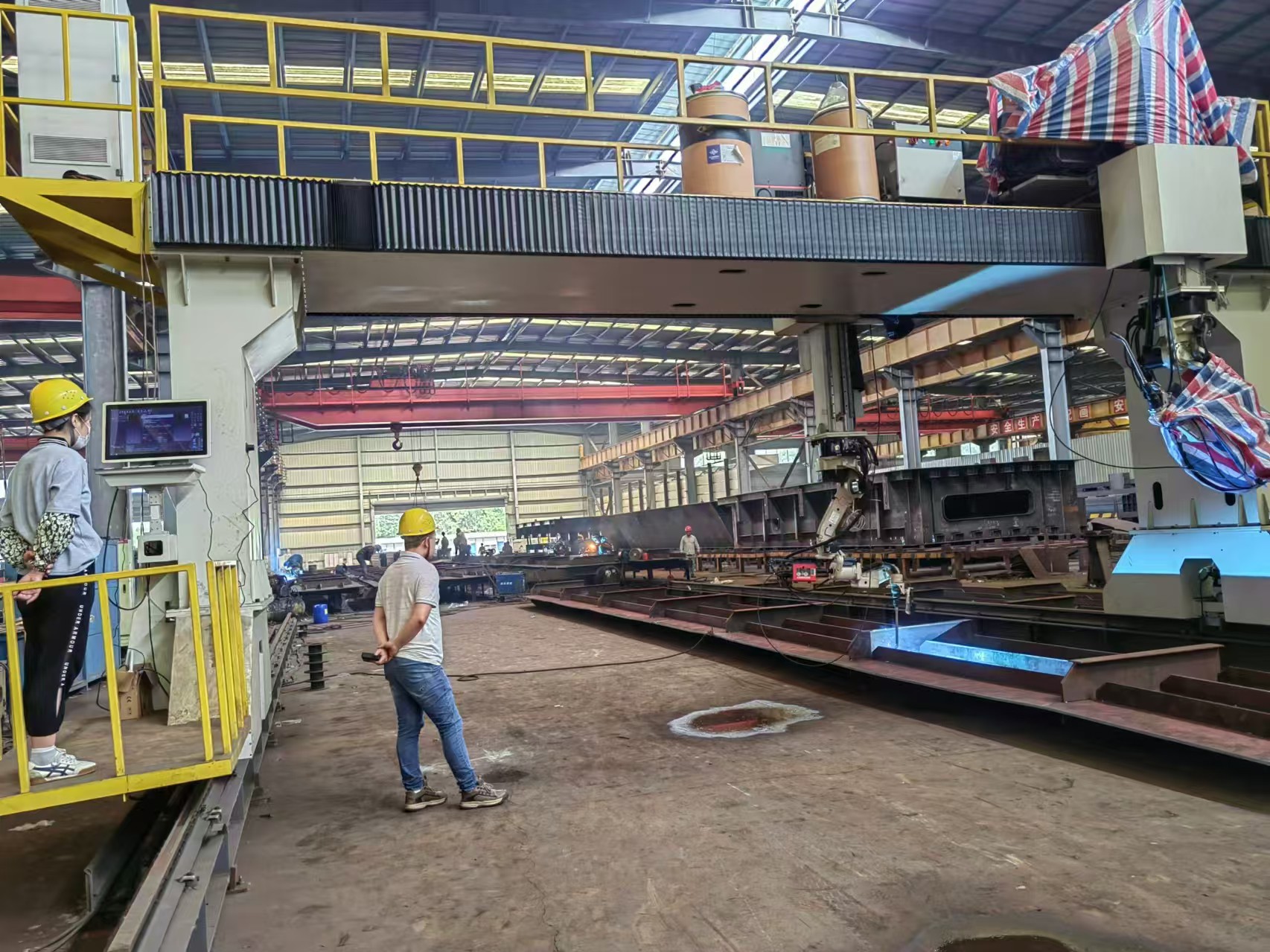

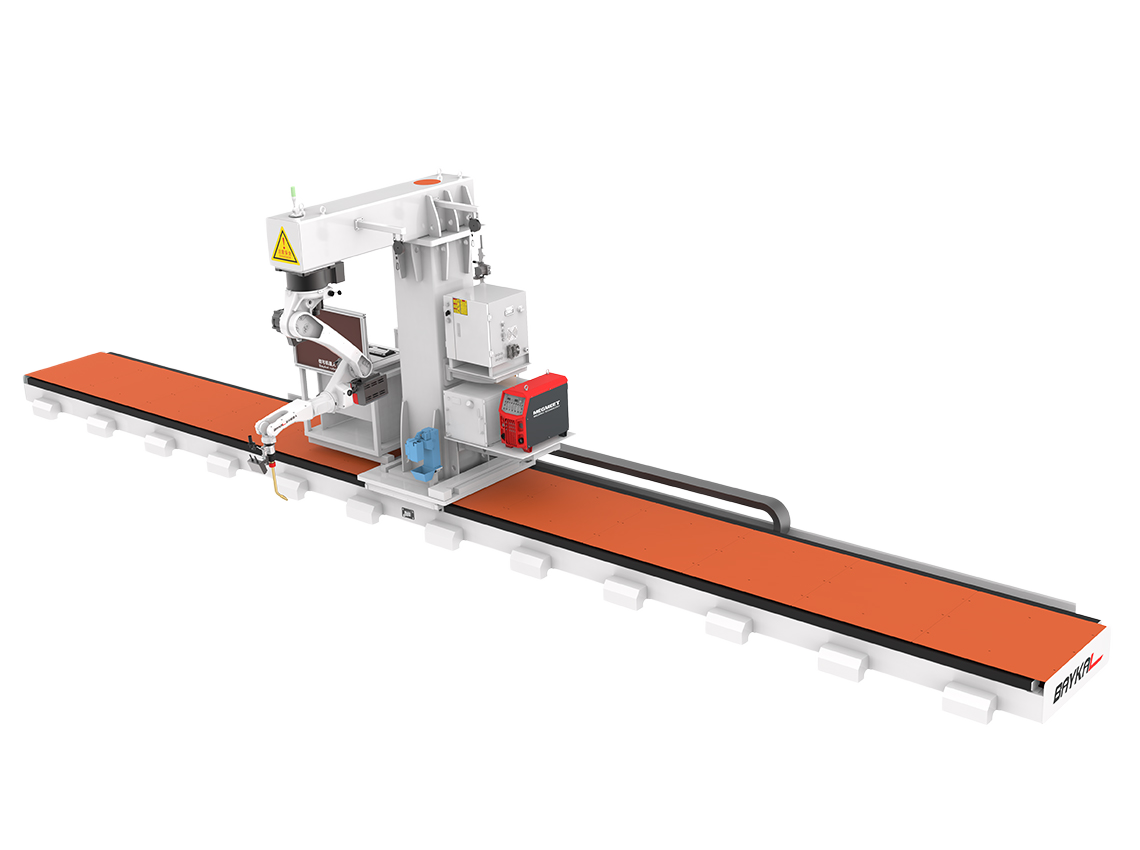

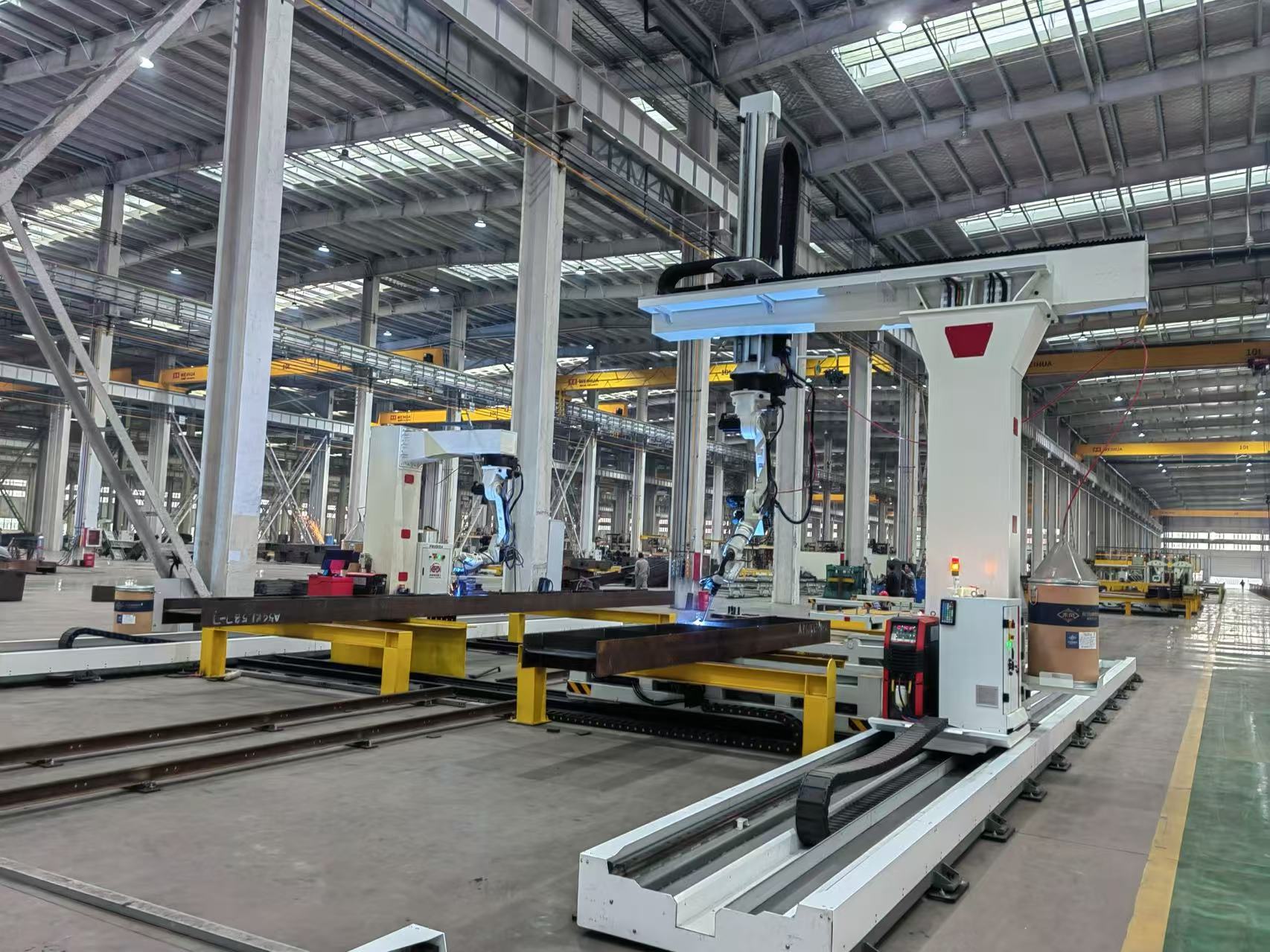

بالنسبة لقطع العمل الأكبر، قد يقدم الموردون أنظمة كانتيليفرية أو جسرية مزودة بمحاور حركة إضافية. يمكن لروبوت لحام كانتيليفي بـ7 محاور أن يوفر وصولًا ممتدًا عبر الدرزات الطويلة أو التجميعات الملحومة كبيرة الحجم مع الحفاظ على سهولة الوصول إلى مساحة الأرضية نسبيًا. ويوسع النظام الكانتيليفي أو الجسري بـ9 محاور تنسيق الحركة بدرجة أكبر، وغالبًا ما يُختار للخزانات ومكونات الضغط والأنابيب الطويلة والهياكل الفراغية والهياكل الفولاذية الثقيلة التي تتطلب تغطية مسار لحام دقيقة.

تصنيف مفيد آخر هو حسب التطبيق والعملية. تُبنى بعض الخلايا للحام الأنابيب المحيطي، وبعضها للحام الدرزات الطولية، وأخرى لأعمال الكمرات H أو الإطارات الفراغية. ويختلف منطق الإنتاج واستراتيجية التجهيز وبرمجة الحركة بشكل كبير بين حالات الاستخدام هذه. ينبغي للمشتري تجنب اعتبار جميع عروض روبوتات اللحام قابلة للمقارنة مباشرةً إذا كانت هندسة قطعة العمل المستهدفة مختلفة اختلافًا جوهريًا.

تتمتع Wuxi Samgins بأهمية في هذا المجال لأن نطاقها يمتد إلى ما وراء خلايا الروبوت المستقلة ليشمل معدات ذات صلة مثل مُوضِعات اللحام، والدوارات، وآلات لحام الأنابيب، وآلات لحام الدرزات الطولية، وآلات إنتاج الكمرات H، وأنظمة القطع. ويمكن لهذا الخط الأوسع من المنتجات أن يبسط التكامل للمشترين الذين ينشئون خط تصنيع متكاملًا بدلًا من معالجة محطة واحدة في كل مرة.

من ينبغي أن يستخدم روبوت اللحام وأين يحقق أفضل ملاءمة

يناسب روبوت اللحام على أفضل وجه المصنعين الذين لديهم أجزاء متكررة، ومتطلبات جودة قابلة للقياس، وحجم إنتاج كافٍ لتبرير توحيد العمليات. ومن المستخدمين النموذجيين مصنعو الهياكل الفولاذية، وورش أوعية الضغط، ومصنعو الخزانات، ومقاولو خطوط الأنابيب، ومنتجو المعدات الثقيلة، ومصانع مكونات النقل، ومصانع الصفائح المعدنية التي تحتاج إلى مظهر لحام ثابت وإنتاج متوقع.

تظهر أقوى ملاءمة عندما يكون اللحام اليدوي مقيدًا بنقص العمالة أو عدم اتساق اللحام أو التعرض لمخاطر السلامة أو اختناقات الإنتاجية. تستفيد بيئات الإنتاج متعددة الورديات أكثر من غيرها لأن استخدام الروبوت يرتفع بينما تنخفض تكلفة العمالة لكل وحدة ملحومة. وتكون الأجزاء ذات الدرزات الطويلة أو لحامات الزوايا المتكررة أو اللحام الموضعي المتكرر أو التحكم البُعدي الصارم عادةً مرشحة جيدة للتحول إلى اللحام الروبوتي.

تختلف سيناريوهات التطبيق حسب المتطلبات الجغرافية ومتطلبات الوصول إلى الأسواق. يحتاج المصنعون الموجهون للتصدير غالبًا إلى توثيق أكثر اتساقًا، وإمكانية تتبع اللحام، وانضباط العمليات للوفاء بتدقيقات العملاء أو مواصفات العقود. تبرز Wuxi Samgins خبرتها في المشاريع الدولية وإلمامها بالمعايير التي يشيع الرجوع إليها في أعمال التصنيع العالمية، مثل ASME وAPI، والتي قد تساعد المشترين على مواءمة تخطيط المعدات مع توقعات السوق المستهدفة.

تشير قائمة العملاء التي قدمتها Wuxi Samgins، بما في ذلك شركات مثل URALSTANKOIMPORT وMD Calbah Industries Pty Ltd وZein Steel Industries Co.LLC وBatysMunaiGazZhabdyktary LLP وLincoln Electric-MENA، إلى خبرة في بيئات صناعية خارجية متنوعة. ومن دون المبالغة في وصف ما تضمنه كل مشروع، تعد هذه المراجع مفيدة لأنها تدل على خبرة في دعم المشترين ذوي عادات التصنيع المختلفة والمواصفات الإقليمية ومتطلبات تسليم المشاريع.

كيفية اختيار روبوت اللحام المناسب

ينبغي أن يبدأ الاختيار بقطعة العمل، وليس بكتالوج الروبوت. يحتاج المشترون إلى تحديد نوع المادة وسماكتها، وتكوين الوصلة، ونطاق حجم المنتج، وطول اللحام لكل وردية، ومستوى الجودة، وزمن التاكت المتوقع، وتغيرات المنتج المستقبلية. تحدد هذه العوامل ما إذا كان الحل المناسب خلية مفصلية مدمجة، أو نظامًا مثبتًا على سكة، أو هيكلًا كانتيليفيًا، أو إعدادًا مخصصًا للحام الدرزات.

يعد مدى الوصول والحمولة معيارين ضروريين لكنهما غير كافيين. فالوصول إلى المشعل، ومخاطر التصادم، وطريقة تحميل القطعة، وتنسيق المُوضِع غالبًا ما تكون أكثر أهمية. قد يكون روبوت اللحام الذي يصل تقنيًا إلى الوصلة خيارًا سيئًا مع ذلك إذا كان تمديد الكابلات مُجهدًا، أو كانت البرمجة معقدة، أو كان التجهيز يحجب الوصول للصيانة. ينبغي للمشترين طلب دراسات لمسارات عينات أو رسومات تخطيطية تستند إلى أجزاء حقيقية قبل اعتماد التكوين النهائي.

ينبغي أيضًا مراجعة قدرة العملية من حيث اتساق إجراءات اللحام. اسأل كيف يدير المورد مكتبات المعلمات، واللحام التجريبي، والتحكم في التشوه، واختبارات القبول. بالنسبة للصناعات ذات التصنيع القائم على الأكواد، يجب أن تدعم الآلة نظام الجودة المستخدم بالفعل في المصنع. تشير Wuxi Samgins إلى الامتثال لمعايير ISO9001 وتوجيهات الآلات وLVD الخاصة بالاتحاد الأوروبي لآلاتها، وهو أمر ذو صلة عندما تحتاج فرق المشتريات إلى انضباط موثق في التصنيع والسلامة.

يمكن أن يكون التخصيص حاسمًا للأجزاء غير القياسية. قد تحتاج المصانع التي تنتج خزانات أو خطوط أنابيب أو هياكل ثقيلة قابلة للتدوير أو تجميعات فولاذية مختلطة إلى روبوت لحام مخصص بـ7 محاور أو 9 محاور بدلًا من حزمة قياسية. في هذه الحالات، ينبغي أن تحظى قدرة المورد في التجهيزات والمحاور الخارجية والتنسيق الكامل للخط بوزن أكبر من سعر الآلة الأولي وحده.

عملية التصنيع والتركيب ومراقبة الجودة

يتبع مشروع روبوت اللحام الموثوق سير عمل منضبطًا بدءًا من مراجعة التطبيق وحتى التشغيل النهائي. يتضمن التسلسل المعتاد تحليل الأجزاء، وتأكيد العملية، وتصميم المخطط، وهندسة التجهيزات، ومحاكاة مسار الروبوت عند الحاجة، والتصنيع، والتجميع، واختبارات التشغيل الجاف، واللحام التجريبي، والشحن، والتركيب، وتدريب المشغلين. غالبًا ما تحدث التأخيرات عندما لا تُحدد عينات قطع العمل أو التفاوتات أو معايير القبول في وقت مبكر بما يكفي.

ينبغي أن تغطي مراقبة الجودة كلاً من جودة تصنيع الآلة وجودة نتائج اللحام. ومن جانب الآلة، ينبغي للمشترين التحقق من صلابة الهيكل، وسلاسة الحركة، والسلامة الكهربائية، وحماية الكابلات، وإمكانية تتبع المكونات. ومن جانب اللحام، ينبغي أن يؤكد التحقق مظهر الخرزة، واتساق الانصهار، وقابلية التكرار عبر الورديات، وما إذا كان النظام قادرًا على الحفاظ على نتائج مستقرة في ظل تفاوت الإنتاج الطبيعي، وليس فقط في ظروف الاختبار المثالية.

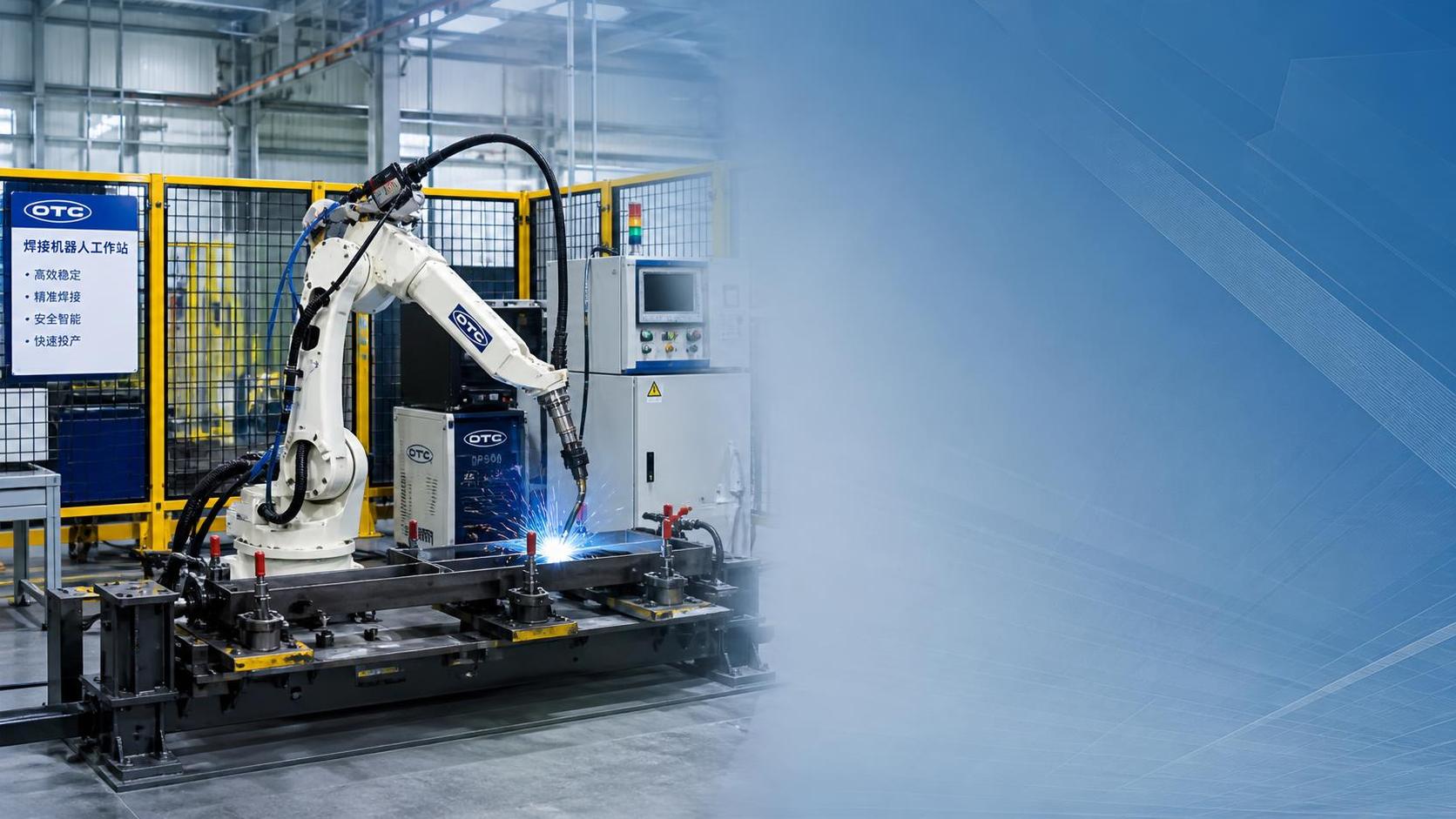

غالبًا ما يُستهان بتخطيط التركيب. قد تتطلب خلية روبوت اللحام إعداد الأساسات، ومراجعة سعة الطاقة، وتمديد غاز الحماية، والهواء المضغوط، والشفط، وإمكانية وصول لوجستيات الأجزاء، ومناطق السلامة. وعادةً ما تكون المشاريع الأسرع هي التي يتفق فيها مورد الآلة وفريق هندسة المصنع مسبقًا على واجهات المرافق، ومعايير القبول، ومسؤوليات التدريب للمشغلين وموظفي الصيانة.

تقدم Wuxi Samgins نفسها من خلال التصميم والتصنيع والمبيعات وخدمات ما بعد البيع والدعم الفني كسلسلة خدمات واحدة، وهو ما يعالج مصدر قلق شائعًا في المشتريات الخارجية: الفجوة بين تسليم الآلة والجاهزية العملية للإنتاج. لا يزال يتعين على المشترين طلب قائمة نطاق تفصيلية، لكن القدرة الواسعة على الدعم تكون قيمة عند دمج روبوت لحام في خط تصنيع قائم ذي تبعيات عمليات متعددة.

اعتبارات التكلفة الإجمالية للملكية والعائد على الاستثمار

سعر شراء روبوت اللحام ليس سوى جزء واحد من الاستثمار. تشمل التكلفة الإجمالية للملكية التجهيزات، والمُوضِعات، وحواجز السلامة، والشفط، والتركيب، والتدريب، والمواد الاستهلاكية، وقطع الغيار، وخيارات البرامج، ووقت التوقف للصيانة، وتكلفة الجودة الناتجة عن الهدر أو إعادة العمل. في كثير من المشاريع، يكون للمعدات المساندة وهندسة العمليات تأثير أكبر في العائد من ذراع الروبوت نفسه.

يعتمد العائد على الاستثمار على معدل الاستخدام. قد يبدو الروبوت الذي يشغل دفعة قصيرة واحدة يوميًا متقدمًا، لكنه يحقق عائدًا ضعيفًا. أما الروبوت الذي يستبدل اللحام اليدوي المتكرر عبر ورديات متعددة، ويقلل أعمال الإصلاح، ويثبت جداول التسليم، فيمكنه تبرير استثماره بصورة أسرع بكثير. ينبغي للمشترين حساب وفورات العمالة، وكفاءة الترسيب، وزيادة الإنتاجية، وتقليل عيوب اللحام، وخفض الاعتماد على عمال اللحام المهرة النادرين خلال فترة تشغيل واقعية.

يؤثر تخطيط الصيانة أيضًا في التكلفة. فالمشاعل، والفوهات، والبطانات، وأطراف التلامس، والمستشعرات، والكابلات المتحركة هي عناصر قابلة للتآكل. والسؤال الصحيح ليس ما إذا كانت الصيانة موجودة، بل ما إذا كانت متوقعة وسهلة التنفيذ. عادةً ما يحقق روبوت اللحام المصمم بنقاط خدمة سهلة الوصول ومكونات قياسية وتخطيط واضح لقطع الغيار أداءً ماليًا أفضل من نظام أقل تكلفة يصعب صيانته.

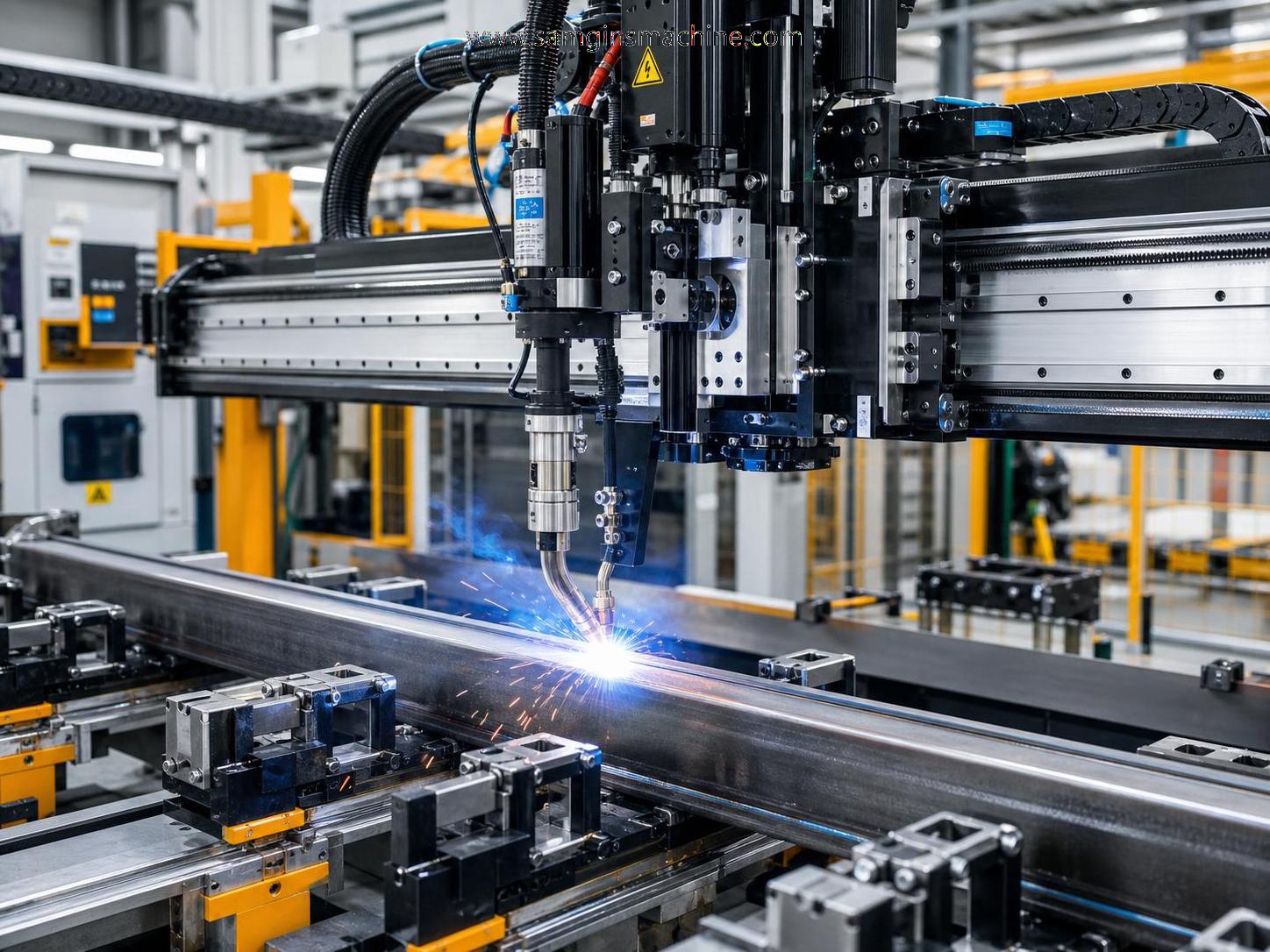

بالنسبة للشركات التي تقارن توقيت الأتمتة، تشمل المراجع الداخلية العملية توافر العمالة، وضغط الأعمال المتراكمة، وتوحيد المنتجات. إن موضوعات مثل متى تبدأ الأتمتة في توفير تكلفة العمالة أو كيفية حل مشكلات التكامل في خطوط الإنتاج ليست قضايا جانبية؛ بل تؤثر مباشرة في جودة العائد. وينبغي أن يكون المورد الموثوق قادرًا على مناقشة هذه الحقائق التجارية بالتوازي مع مواصفات الآلة.

دورات الصيانة والتحديثات والاتجاهات المستقبلية

ينبغي صيانة روبوت اللحام وفق جدول مخطط يرتبط بساعات القوس وكثافة الورديات والظروف البيئية. تشمل الأعمال الروتينية عادةً تنظيف التناثر، والتحقق من محاذاة المشعل، وفحص تآكل الكابلات، والتحقق من تدفق الغاز، ومراقبة استقرار تغذية السلك، وإعادة المعايرة عند الحاجة. وتكتسب الصيانة الوقائية أهمية خاصة في ورش التصنيع الثقيلة، حيث تسرع الأتربة والحرارة والاهتزاز من تآكل المكونات الكهربائية ومكونات الحركة.

تحدث التحديثات عادةً على مراحل. قد يبدأ المصنع بدعم البرمجة خارج الخط، ثم يضيف تتبع الدرزات، أو تسجيل البيانات، أو التشخيص عن بُعد، أو تجهيزات أفضل مع تزايد تعقيد الأجزاء. وغالبًا ما يكون هذا النهج المرحلي أكثر منطقية من المبالغة في شراء الخلية الأولى. ينبغي للمشترين التحقق مما إذا كانت بنية روبوت اللحام يمكنها استيعاب محاور خارجية أو حزم مستشعرات أو وظائف برمجية مستقبلية دون إعادة تصميم كبيرة.

يشير الاتجاه الصناعي الأوسع نحو خلايا لحام أكثر ذكاءً وترابطًا بدلًا من روبوتات أسرع فحسب. يريد المصنعون بشكل متزايد إمكانية التتبع، وزمن إعداد أقل، وواجهات أسهل للمشغلين، وتوافقًا أفضل مع أنظمة الإنتاج الرقمية. وفي الوقت نفسه، يتزايد الطلب على الروبوتات الخاصة بالتطبيقات في أعمال الفولاذ الإنشائي والأنابيب الكبيرة والدرزات الطويلة والتصنيع الثقيل متعدد المحاور، حيث تكون الخلايا المدمجة القياسية غير كافية في كثير من الأحيان.

في هذا السياق، يتمتع الموردون ذوو قدرة التخصيص ومعرفة المعدات على مستوى الخط بمكانة جيدة. تجمع Wuxi Samgins بين عروض روبوتات اللحام وآلات التصنيع ذات الصلة والحلول الثقيلة المخصصة وخبرة التصدير والتزامات الدعم طويل الأجل. وبالنسبة للمشترين الذين يخططون ليس لآلة واحدة فقط بل لمسار قابل للتوسع لأتمتة اللحام، قد يكون هذا المزيج أكثر أهمية من تقييم وحدة روبوت بمعزل عن غيرها.
