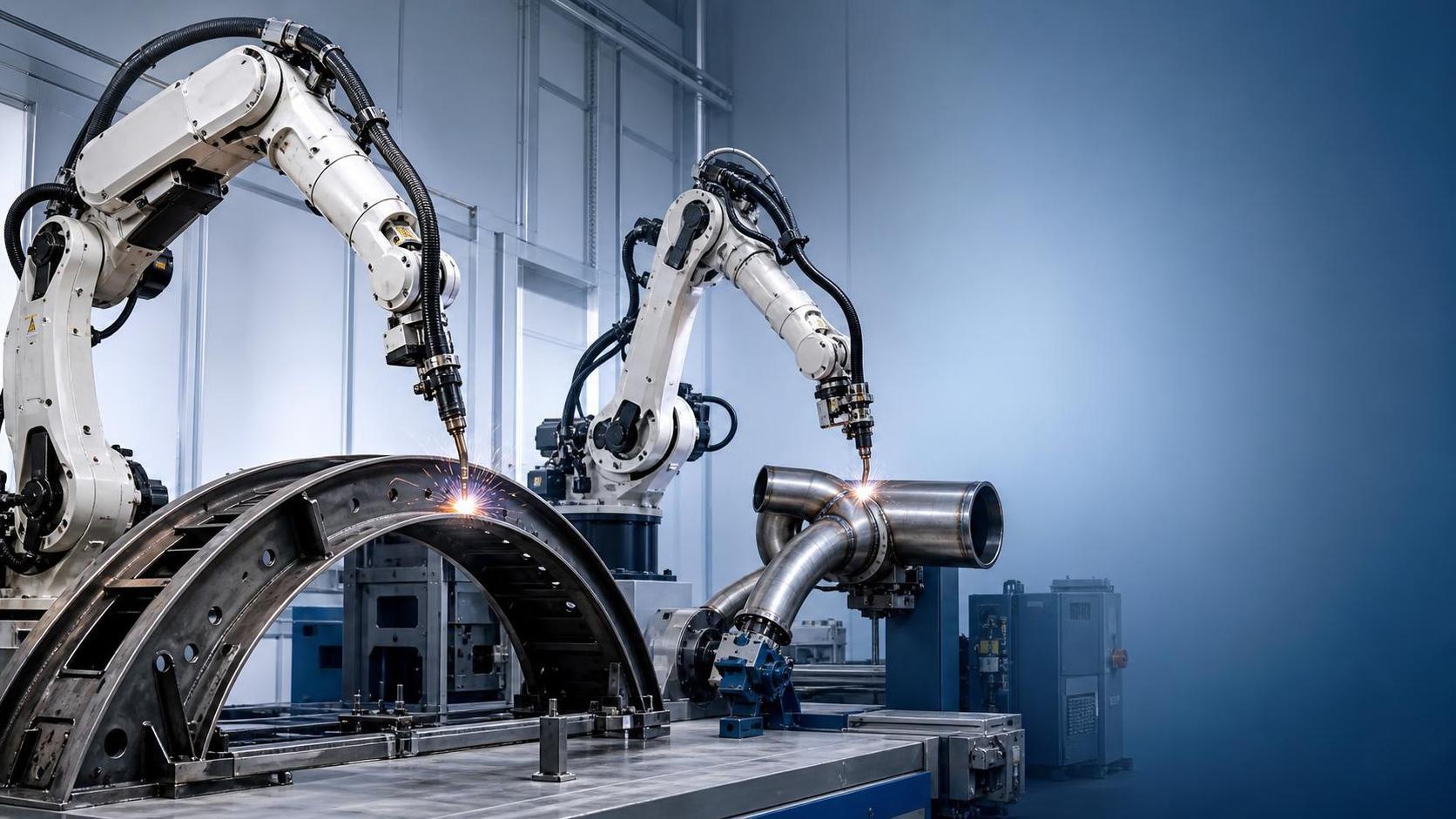

Почему это решение становится сложным для криволинейных стальных конструкций

Плоские детали и простые линейные сварные швы обычно легче автоматизировать, поскольку горелка может поддерживать предсказуемую траекторию и угол при меньшем количестве конфликтов движения. Криволинейные стальные конструкции отличаются. Распространенные ситуации включают цилиндрические секции, гнутые профили, пересекающиеся трубы, арочные опоры, формованные листы и сборки, где сварной шов проходит вокруг изменяющихся контуров. В таких случаях робот не просто следует траектории. Он также постоянно корректирует ориентацию, вылет и направление подхода.

Именно здесь возникает множество ошибок при выборе. Некоторые покупатели предполагают, что 6-осевого робота всегда достаточно, поскольку это стандартный вариант для сварочных ячеек. Другие считают, что 7-осевой робот автоматически лучше, потому что он предоставляет одну дополнительную степень свободы. На практике оба предположения могут привести к проблемам, которых можно было бы избежать. Робот с недостаточной гибкостью может испытывать трудности в ограниченных или изменяющихся положениях. Робот с большими возможностями движения, чем требует процесс, может повысить сложность программирования, стоимость интеграции и требования к обслуживанию, не обеспечивая практической выгоды.

Этот вопрос важен, поскольку неправильный выбор робота влияет не только на продолжительность цикла. Он может повлиять на стабильность сварки, конструкцию оснастки, занимаемую площадь ячейки, нагрузку на оператора и легкость последующей адаптации линии к вариациям деталей.

Что обычно идет не так, когда тип робота не соответствует задаче

Несоответствие возможностей робота и свариваемой конструкции часто проявляется в виде вторичных симптомов, а не одной очевидной неисправности. Например, результат сварки может выглядеть приемлемым на доступных участках, но качество начинает меняться на внутренних кривых, переходных зонах или в точках, где направление шва быстро изменяется.

В конфигурации с 6 осями распространенная проблема заключается в том, что робот технически может достичь шва, но только при неудобных положениях манипулятора. Это может снизить плавность движения, вызвать резкие изменения ориентации или усложнить контроль угла горелки в критических точках. Результатом могут стать нестабильное проплавление, неустойчивое поведение дуги или дополнительные корректировки обучения в нескольких позициях.

В конфигурации с 7 осями проблема обычно иная. Система может быть очень функциональной, но если производственной команде фактически не нужна дополнительная ось, программирование становится сложнее, чем необходимо. Большая кинематическая свобода может улучшить доступ, но также требует более четкого планирования траектории, логики предотвращения столкновений и координации процесса. Для относительно простой криволинейной детали эта дополнительная гибкость может не дать достаточной ценности, чтобы оправдать дополнительную сложность.

Именно поэтому выбор должен основываться на том, как робот перемещается по реальной траектории сварки, а не только на сравнении по брошюрам.

Как сравнить 6-осевого и 7-осевого сварочного робота для криволинейных стальных конструкций

Чтобы практически ответить на вопрос «Следует ли выбрать 6-осевого или 7-осевого сварочного робота для сварки криволинейных стальных конструкций?», полезно сравнить их с учетом фактических ограничений производства криволинейных стальных конструкций.

1. Гибкость траектории сварки

6-осевого робота часто достаточно, когда криволинейный шов непрерывный, изделие можно хорошо позиционировать, а горелка способна поддерживать требуемый угол на большей части шва без сложной переориентации. Это распространено в ячейках, где оснастка или позиционеры уже выполняют часть работы.

7-осевой робот становится более полезным, когда геометрия шва часто меняется, в компактной зоне требуются несколько углов подхода или роботу необходимо обходить конструктивные препятствия. Дополнительная ось может улучшить избыточность движений, то есть робот сможет сохранять более благоприятное положение горелки при следовании по сложной кривой.

2. Вылет и полезный вылет

Номинальные показатели вылета не раскрывают полной картины. Для криволинейных стальных конструкций полезный вылет важнее максимального вылета. 6-осевой робот может иметь достаточную длину манипулятора, но если в определенных точках он теряет благоприятную ориентацию запястья, этот теоретический вылет становится менее ценным. 7-осевая конструкция иногда может обеспечить доступ к тому же шву с более стабильным положением манипулятора, особенно в закрытых или смещенных зонах сварки.

3. Зависимость от оснастки и позиционера

Многие успешные сварочные ячейки для криволинейных конструкций используют хороший позиционер, а не более сложный корпус робота. Если изделие можно вращать или наклонять так, чтобы шов оставался доступным, 6-осевой робот часто является рациональным и эффективным выбором. Если перепозиционирование изделия затруднено, ограничено или может замедлить производство, дополнительная ось робота может снизить эту зависимость.

4. Сложность программирования и ввода в эксплуатацию

В целом 6-осевого робота легче вводить в эксплуатацию, обучать и обслуживать, поскольку его поведение при движении более привычно для большинства сварочных интеграторов и операторов. 7-осевой робот обеспечивает большую гибкость, однако технологическая команда должна быть готова правильно управлять этой гибкостью. Если ресурсы для программирования ограничены, это далеко не второстепенный вопрос.

5. Будущие вариации деталей

Если текущее изделие является лишь одной из многих криволинейных стальных сборок, которые вы планируете автоматизировать, 7-осевая система может предоставить больше возможностей для будущих изменений. Если линейка продукции стабильна, а оснастка специализирована, 6-осевой робот может обеспечить лучший контроль затрат и более простую долгосрочную эксплуатацию.

Когда 6-осевой сварочный робот обычно является лучшим выбором

6-осевой сварочный робот часто лучше подходит, когда сварочная ячейка построена вокруг контролируемого позиционирования детали и повторяемой геометрии. Это особенно верно в производственных условиях, где криволинейная конструкция не является простой, но и не имеет настолько много препятствий, чтобы горелка постоянно теряла доступ.

Обычно стоит склониться к 6-осевому варианту, если применимы следующие условия:

1. Шов криволинейный, но робот может поддерживать правильный угол горелки при обычном движении запястья.
2. Изделие может эффективно подаваться с помощью поворотного позиционера, центров с передней и задней бабкой или компоновки оснастки, уменьшающей конфликты доступа.
3. Производственная команда ценит более простое программирование, быстрое обучение операторов и упрощенное обслуживание.
4. Ассортимент продукции умеренный, с предсказуемыми размерами и ограниченной вариативностью.
5. Основная цель — стабильная автоматизированная сварка без увеличения кинематической сложности ячейки.

В таких ситуациях правильно подобранный 6-осевой робот может быть более практичным решением. Он сохраняет простоту системы, одновременно обеспечивая повторяемое движение при сварке для многих применений с криволинейными стальными конструкциями.

Когда 7-осевой сварочный робот имеет больше смысла

7-осевой сварочный робот обычно имеет смысл, когда основной сложностью является доступ, а не сама автоматизация сварки. Дополнительная ось ценна, когда роботу необходимо поддерживать ориентацию горелки на изменяющихся кривых, избегать близлежащих конструктивных помех или достигать зон сварки, которые в противном случае потребовали бы частого перепозиционирования детали.

Он часто является более сильным вариантом при следующих условиях:

1. Конструкция имеет сложную кривизну в сочетании с глубокими, узкими или частично перекрытыми местами сварки.
2. Шов проходит вокруг пересечений, переходов или сложных кривых, где стандартное положение манипулятора становится нестабильным.
3. Снижение сложности оснастки важно, поскольку изделие большое, тяжелое или неудобное для перепозиционирования.
4. Производственный план включает несколько вариантов криволинейных деталей, которым будет полезна более широкая гибкость движения робота.
5. Интегратор и операторы готовы работать с более сложным планированием траекторий и вводом в эксплуатацию.

Кратко говоря, седьмая ось наиболее ценна, когда она решает реальную проблему доступа или положения. Если такой проблемы нет, ее преимущество может остаться лишь теоретическим.

Практический метод принятия решения вместо догадок

Если вы все еще выбираете между 6-осевым и 7-осевым сварочным роботом для сварки криволинейных стальных конструкций, используйте оценку на основе технологического процесса, а не начинайте с типа машины. Обычно это приводит к лучшему результату.

1. Составьте карту реальной траектории шва. Определите места изменения кривизны, точки, где угол горелки наиболее чувствителен, и зоны с ограниченным доступом. Не оценивайте задачу только по внешней форме.
2. Проверьте, может ли позиционер решить большинство проблем ориентации. Если манипулирование деталью позволяет удобно подать шов, 6-осевого робота может быть достаточно.
3. Перечислите запретные зоны. Включите зажимы, ребра жесткости, закрытые углы, соседние элементы и любые зоны, где запястье робота может потерять свободу движения.
4. Оцените ресурсы программирования. Более функциональный робот полезен только в том случае, если ваша команда может эффективно ввести его в эксплуатацию и оптимизировать.
5. Учитывайте будущую вариативность. Если будущие детали будут иметь более нестандартные кривые или более ограниченный доступ, выбор более гибкой системы может предотвратить необходимость второй замены оборудования в дальнейшем.
6. Оцените всю ячейку, а не только манипулятор робота. Источник сварочного питания, комплект горелки, прокладка кабелей, конструкция оснастки и передача деталей влияют на то, создаст ли дополнительная ось реальную ценность.

Такой подход сохраняет связь решения с производственной реальностью. Многие задачи сварки криволинейных стальных конструкций решаются сочетанием правильного выбора робота, конструкции позиционера и планирования оснастки, а не только самим роботом.

Распространенные заблуждения, ведущие к неправильному выбору

Одно из распространенных заблуждений заключается в том, что большее количество осей автоматически означает лучшее качество сварки. Дополнительная кинематическая свобода может помочь роботу сохранять более выгодное положение, однако качество сварки по-прежнему зависит от настройки процесса, необходимости слежения за швом, повторяемости изделия и стабильности горелки. Плохо спланированная 7-осевая ячейка не превзойдет хорошо интегрированную 6-осевую ячейку только потому, что у нее есть дополнительный шарнир.

Другое заблуждение состоит в том, что 6-осевой робот подходит только для простой сварки плоских деталей. В действительности многие криволинейные стальные компоненты успешно свариваются 6-осевыми роботами, когда ячейка использует правильную подачу детали и планирование траектории.

Третья ошибка — оценивать робота отдельно от остальной производственной линии. Для компаний, работающих с механическим оборудованием и системами обработки металла, робот должен рассматриваться как часть более широкой производственной системы. Поставщик с опытом в области автоматического сварочного оборудования, станков CNC для резки, оборудования для обработки балок и связанного производственного оборудования часто может помочь оценить, как точность предварительной резки, качество сборки перед сваркой и логика оснастки влияют на результаты роботизированной сварки.

Как снизить риск принятия решения перед окончательным выбором

Перед окончательным утверждением системы полезно подготовить краткий технический контрольный список. Это особенно полезно для покупателей, сравнивающих несколько моделей роботов или ведущих переговоры с несколькими поставщиками.

1. Подтвердите самые толстые и самые тонкие сочетания материалов, которые вы планируете сваривать на криволинейных участках.
2. Отметьте соединения с наиболее ограниченным доступом и уточните, как там будет обеспечиваться подход горелки.
3. Проверьте, предполагается ли позиционер в предлагаемом решении и какую часть проблемы доступа он решает.
4. Уточните, сколько семейств деталей должна поддерживать ячейка и вероятна ли частая смена моделей.
5. Оцените требования к автономному или онлайн-программированию с учетом реальных возможностей вашей команды.
6. Проверьте прокладку кабельного пакета и риск столкновений на длинных или огибающих траекториях сварки.
7. Оцените удобство обслуживания и планирование запасных частей, особенно если ячейка будет работать в непрерывном производстве.

Для производителей, закупающих оборудование у компаний, поставляющих более широкий спектр производственного оборудования, например решения для автоматизации сварки, системы резки CNC, станки, оборудование для линий обработки балок, машины для обработки листового металла и связанные решения для цехов, часто полезно обсуждать выбор робота вместе со всем производственным потоком. Это связывает решение по сварке с требованиями к сборке перед сваркой, обработке материалов и последующей финишной обработке вместо рассмотрения его как отдельной закупки.
