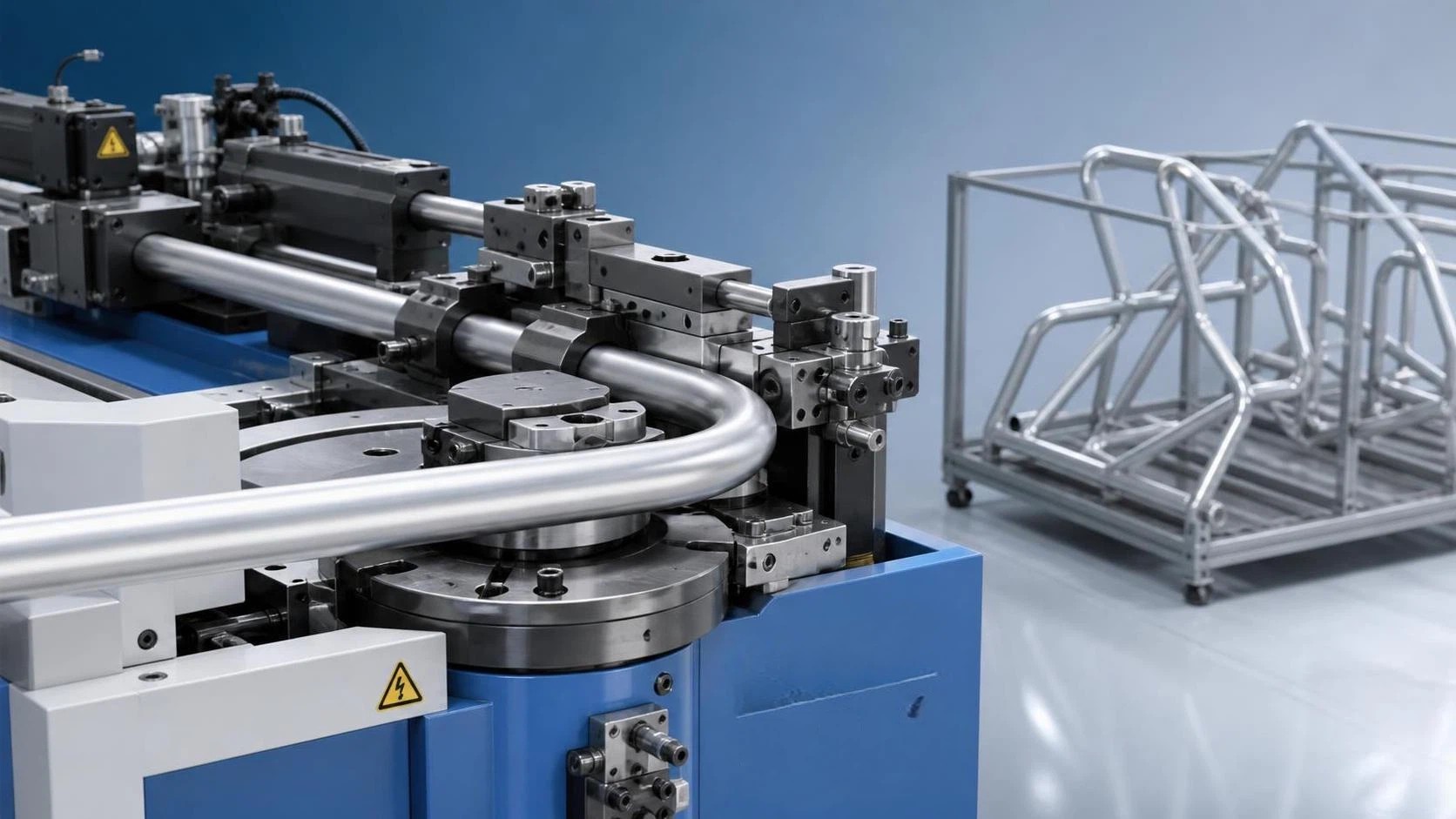

Выбор подходящего трубогибочного станка для алюминиевых труб редко сводится только к сравнению спецификаций в каталогах. При производстве легких рам качество гибки напрямую влияет на точность сборки, качество подгонки под сварку, визуальную однородность и долговременные конструкционные характеристики. Станок, который выглядит достаточным на бумаге, все же может стать узким местом, если он не способен контролировать пружинение, предотвращать утонение стенки или эффективно переключаться между различными геометриями рам. Для компаний, оценивающих оборудование для велосипедов, средств мобильности, мебели, автомобильных подконструкций, выставочных систем или других алюминиевых трубчатых рам, фактическая задача состоит в согласовании возможностей гибки с поведением материала и производственным ритмом линии.

Именно поэтому техническую оценку следует начинать с детали, а не со станка. Алюминий ведет себя при гибке совершенно иначе, чем углеродистая сталь. Он имеет более низкий модуль упругости, более выраженное пружинение и большую склонность к образованию складок, сплющиванию или появлению следов на поверхности при неподходящей оснастке и зажиме. В применениях с легкими рамами эти дефекты не являются незначительными косметическими проблемами. Они могут влиять на последующую сварку, оснастку, качество покрытия и размерную стабильность готовой сборки.

Что усложняет гибку легких алюминиевых рам

Сложность обусловлена сочетанием тонких стенок, малых радиусов и строгих требований к повторяемости. Многие производители рам работают с алюминиевыми трубами серий 5xxx или 6xxx, часто в различных состояниях поставки. Даже при схожем наружном диаметре фактическая реакция на гибку может значительно меняться в зависимости от толщины стенки, стабильности экструзии, состояния термообработки и качества поверхности.

На практике станок должен одновременно контролировать пять факторов:

• точность размеров угла и радиуса гиба,
• овальность и утонение стенки,
• защиту поверхности, особенно на видимых участках рамы,
• повторяемость между партиями и сменами,
• эффективность переналадки для различных моделей рам.

Если хотя бы один из этих факторов недостаточен, затраты часто проявляются позже, а не непосредственно на участке гибки. Труба с немного чрезмерным сплющиванием может пройти первичный контроль, но вызвать нестабильность в приспособлении при сварке или привести к неравномерному распределению нагрузок в готовом изделии. Поэтому технический специалист не должен оценивать станок для гибки алюминиевых труб только по максимальной мощности или количеству осей CNC.

Начинайте с метода гибки, а не со списка брендов

Для производства легких рам эталонным процессом обычно является гибка с вращающейся оправкой, поскольку она обеспечивает наилучший контроль деталей с малыми радиусами и повышенными требованиями к внешнему виду. Компрессионная гибка может быть приемлемой для более простой геометрии или больших радиусов, но обычно менее пригодна в случаях, когда критичны размерная повторяемость и сохранение поперечного сечения. Вальцовочная гибка служит другой цели и подходит для формирования больших радиусов, а не компактных секций рам.

При сравнении станков первым вопросом предварительного отбора должно быть соответствие архитектуры станка семейству деталей:

• Элементы рамы с одним радиусом и жесткими допусками: обычно предпочтительна гибка с вращающейся оправкой.
• Сложная пространственная геометрия с несколькими гибами: становится важным многоосевое управление CNC.
• Многономенклатурное производство малых и средних объемов: простота программирования и скорость смены оснастки важнее абсолютной скорости цикла.
• Стандартизированное крупносерийное производство: доминирующими факторами становятся интеграция автоматизации, стабильность подачи и повторяемость.

Распространенная ошибка — задавать высокоавтоматизированный станок для ассортимента продукции, который меняется каждые несколько недель. В таком случае потери на наладку и затраты на оснастку могут свести на нет ожидаемый выигрыш в производительности.

Ключевые спецификации, которые действительно влияют на качество решения

Некоторые технические параметры заслуживают более тщательного анализа, поскольку они напрямую связаны с возможностями процесса.

Диапазон диаметра трубы и толщины стенки. Это кажется очевидным, но вопрос не в том, может ли станок физически согнуть трубу такого размера. Вопрос в том, может ли он сделать это, сохраняя допустимую деформацию для вашего конкретного сплава и состояния материала. Запрашивайте пробные испытания на репрезентативных материалах, включая минимальную толщину стенки и наименьший радиус гибки, которые вы планируете использовать.

Возможности по радиусу по центральной линии. Минимальный радиус гибки является одной из наиболее неправильно понимаемых спецификаций. Заявления поставщика могут относиться к идеальным условиям, а не к стабильным производственным условиям. Техническая оценка должна различать «возможно в демонстрации» и «повторяемо в производстве без чрезмерного брака».

Совместимость с оправкой и разглаживающей матрицей. Для тонкостенных алюминиевых труб внутренняя поддержка и контроль складкообразования часто имеют решающее значение. Станки, поддерживающие надежное позиционирование оправки и стабильное давление прижимной матрицы, обычно лучше подходят для легких конструкционных деталей.

Точность угла гибки и повторяемость. Заявленные значения точности полезны, но они не полностью описывают реальные производственные характеристики. Уточните, как станок компенсирует пружинение и может ли коррекция сохраняться по марке материала, толщине стенки и комплекту оснастки.

Контроль подталкивания и давления. Правильная поддержка подталкиванием помогает уменьшить утонение и сохранить форму при сложных гибах. Станки с более точным управлением параметрами зажима, давления и подталкивания обычно обеспечивают более широкое технологическое окно для алюминия.

Конфигурация осей CNC. Большее количество осей не означает автоматически лучший результат. Они важны, когда детали требуют вращения, переменной длины между гибами и 3D-геометрии. Для простых двухмерных деталей рамы излишняя сложность может лишь увеличить нагрузку на обслуживание и обучение персонала.

Почему оснастка почти так же важна, как и сам станок

При гибке алюминиевых труб станок и оснастку следует оценивать как единую технологическую систему. Технически мощный станок в сочетании с универсальной оснасткой все равно может давать нестабильные результаты. Следы на поверхности, проскальзывание и нестабильное пружинение часто возникают из-за конструкции оснастки, выбора материала и качества отделки, а не только из-за базового станка.

Следует проверить следующие моменты:

• соответствие материала и твердости оснастки алюминиевым поверхностям,
• быстросменная конструкция при частом изменении продукции,
• наличие специальных оправок для тонкостенных сечений,
• геометрия разглаживающей матрицы для работы с малыми радиусами,
• подход к смазке и контролю загрязнений.

Производителям рам для видимых потребительских изделий следует уделять особое внимание защите поверхности. Незначительные следы оснастки могут быть приемлемы на скрытых промышленных трубах, но становятся причиной брака для анодированных или окрашенных порошковой краской компонентов рамы.

Производственная эффективность — это не только время цикла

Во многих оценках чрезмерное внимание уделяется количеству гибов в минуту. В производстве легких рам общий эффективный выпуск в большей степени определяется стабильностью наладки, выходом годной продукции с первого прохода и стабильностью от детали к детали. Более быстрый станок, требующий частой ручной коррекции, может уступить более медленной, но более стабильной платформе.

Техническим специалистам следует оценивать эффективность по всему производственному циклу:

• время программирования новых деталей,
• длительность смены оснастки,
• уровень брака при запуске,
• необходимость вмешательства оператора во время длительных серий,
• интеграция с операциями резки, формовки концов и сварки.

Этот последний пункт важнее, чем ожидают многие покупатели. Качество гибки труб влияет на подгонку при последующей сборке, особенно при использовании роботизированной сварки или точных приспособлений. Если гнутые детали поступают с нестабильной геометрией, эффективность автоматизации сварки снижается. В некоторых производственных условиях для последующих цилиндрических сварочных операций используется оборудование для перемещения и позиционирования, такое как сварочный роликовый вращатель с ходовым винтом, где повторяемое предварительное формование способствует лучшему выравниванию и непрерывности рабочего процесса. Вывод шире, чем сам продукт: выбор трубогибочного станка следует оценивать в логике всей производственной линии, а не как изолированную покупку.

Системы управления, программное обеспечение и логика компенсации требуют тщательной проверки

Для технических команд система управления часто является границей между удобным и сложным в использовании станком. Производству алюминиевых изделий полезно программное обеспечение, позволяющее быстро вносить компенсацию на основе наблюдаемого пружинения и сохранять наборы параметров по материалу и номеру детали. Станок с прочной механической конструкцией, но слабым интерфейсом может существенно замедлить разработку технологического процесса.

Ищите ответы на практические вопросы, а не общие заявления о CNC:

• Могут ли операторы легко редактировать последовательность гибки и значения коррекции?
• Поддерживает ли контроллер библиотеки компенсации для конкретных материалов?
• Достаточно ли надежна симуляция для сокращения количества пробных деталей?
• Можно ли экспортировать производственные данные для отслеживания качества?
• Предоставляет ли поставщик удаленную диагностику и поддержку программного обеспечения?

Если производство ведет несколько SKU с частыми изменениями рецептур, эти возможности программного обеспечения могут иметь большую экономическую ценность, чем незначительная разница в номинальной мощности или максимальном диаметре.

Проверка качества должна быть включена в оценку станка

Критерии приемки следует определить до закупки, а не после монтажа. Для алюминиевых деталей рам критерии оценки обычно включают допуск угла гибки, точность длины между гибами, деформацию поперечного сечения, состояние поверхности и стабильность при повторных циклах. Если возможно, проведите испытание у поставщика с использованием вашего собственного материала трубы и фактической геометрии детали, а не упрощенного образца.

Полезно проверять не только готовую форму, но и показатели стабильности процесса:

• различие между первой и пятидесятой деталью,
• чувствительность к изменениям смазки,
• повторяемость после повторной установки оснастки,
• характеристики на различных партиях труб,
• зависимость от оператора.

Станок, производящий хороший демонстрационный образец в условиях, контролируемых поставщиком, все же может испытывать трудности при обычной эксплуатации на заводе, если устойчивость процесса ограничена.

Соответствие требованиям, сервис и надежность поставок являются частью технического риска

Для производителей, ориентированных на экспорт, или предприятий, обслуживающих регулируемых заказчиков, необходимо внимательно проверить документацию, связанную с CE, соответствие электротехническим требованиям и интеграцию систем безопасности. Заявления следует сверять с фактической документацией на станок, а не с маркетинговыми материалами. Если помимо CE применимы стандарты или местные обязательства по соответствию, их следует проверять в каждом конкретном случае, поскольку требования различаются в зависимости от рынка и области применения.

Сервисные возможности — еще один технический вопрос, скрытый под коммерческим аспектом. Гибка алюминия часто требует настройки процесса во время ввода в эксплуатацию. Если запасные части, поддержка по оснастке или устранение неполадок системы управления осуществляются медленно, теоретические возможности станка становятся несущественными. Это особенно важно для покупателей, работающих через границы, где язык, часовой пояс и логистика деталей могут влиять на риск выхода на производственный режим.

Распространенные ошибки выбора в проектах легких рам

В неудачных закупках регулярно повторяются несколько типичных сценариев.

Один из них — чрезмерное задание характеристик под будущие возможности при игнорировании текущих производственных реалий. Предприятие может приобрести передовую многосекционную систему, хотя 80% его деталей просты, а размеры партий умеренны. Результатом становятся более высокие инвестиции, более длительное обучение и недоиспользованные возможности.

Другая ошибка — недооценка вариации материала. Технические команды иногда проверяют станок на одной марке алюминия, а затем обнаруживают нестабильную гибку после смены поставщиков или состояния материала. Если важна гибкость снабжения, оценочные испытания должны включать реалистичный диапазон поступающего материала.

Третья ошибка — рассматривать оснастку как второстепенный вопрос. При работе с тонкостенным алюминием успех процесса часто зависит от правильной оправки, разглаживающей матрицы, конструкции зажима и схемы смазки. Менее дорогой станок с хорошо развитой поддержкой оснастки может превзойти более дорогую платформу со слабой прикладной инженерией.

Последняя ошибка — не связывать возможности гибки с выходом годной продукции на последующих операциях. Если завод использует автоматизированную сварку, точное базирование или отделку с высокими требованиями к внешнему виду, вариация гибки будет многократно увеличивать затраты на последующих этапах процесса. Именно такой системный подход часто отличает обоснованное техническое решение от просто приемлемой покупки станка.

Как принять окончательное решение

Обоснованный процесс выбора трубогибочного станка для алюминиевых труб должен свести решение к трем вопросам.

Во-первых, может ли станок многократно изготавливать наиболее сложную геометрию вашей рамы из вашего реального материала с приемлемым качеством поперечного сечения и состоянием поверхности?

Во-вторых, может ли он делать это при практичной совокупной себестоимости производства с учетом времени наладки, брака, срока службы оснастки и зависимости от оператора?

В-третьих, может ли поставщик обеспечить ввод в эксплуатацию, разработку параметров и долгосрочную доступность запасных частей на уровне, необходимом для вашей деятельности?

Если хотя бы один из этих ответов слабый, риск закупки резко возрастает. В производстве легких рам лучший станок — не тот, у которого наиболее широкая спецификация. Это станок, обеспечивающий стабильное технологическое окно для ваших алюминиевых труб, соответствующий фактически производимой номенклатуре и поддерживающий уровень качества, ожидаемый на последующей сборке и конечными заказчиками.

Именно этот стандарт технические специалисты должны использовать при сравнении вариантов. Правильным выбором обычно будет станок, который снижает неопределенность во всем процессе, а не просто обещает самые высокие заявленные характеристики.
