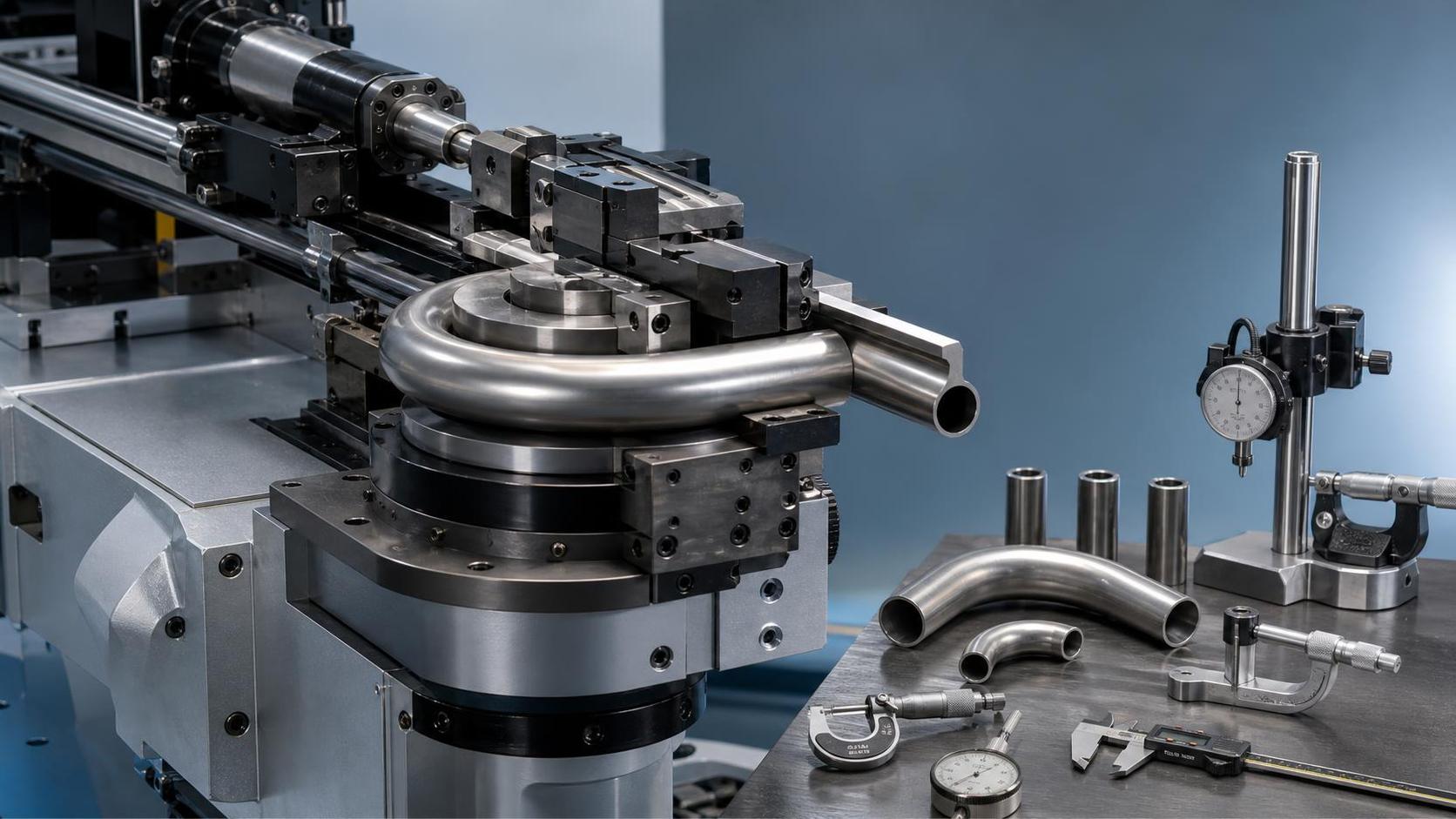

Обычно всё начинается с практической проблемы, а не с теоретической. В проектном чертеже предусмотрены гибы труб из углеродистой или нержавеющей стали, класс трубопроводов ссылается на размеры ASME, конечный пользователь упоминает требования API, и затем возникает вопрос, который замедляет весь процесс: совместимы ли китайские трубогибочные станки со стандартами ASME и API? Если вы отвечаете за закупки, планирование изготовления или производительность цеха, этот вопрос касается не только страны происхождения. Он касается того, может ли станок стабильно изготавливать гибы, соответствующие трубопроводной системе, регулируемой нормами, которую вы создаёте.

Путаница возникает потому, что ASME и API не действуют как простой знак сертификации оборудования, который можно прикрепить к любому станку. Многие покупатели сначала ищут ответ «да» или «нет», но реальный ответ зависит от конструкции станка, процесса гибки, диапазона материалов, возможностей системы управления и способности производителя документально подтвердить, чего может достичь оборудование. Трубогибочный станок может быть механически надёжным, но при этом не подходить для работ, чувствительных к требованиям норм, если ненадлежащим образом контролируются утонение стенки, овальность, компенсация пружинения, точность оснастки или прослеживаемая квалификация процесса.

Где часто возникает ошибочное представление

Распространённое заблуждение заключается в предположении, что станок, изготовленный в Китае, обязательно трудно привести в соответствие с требованиями ASME или API. Существует и противоположное заблуждение: если поставщик говорит, что станок предназначен «для нефтегазовой отрасли», значит, он уже отвечает всем требованиям, связанным с нормами. Оба взгляда слишком упрощены.

Стандарты ASME и API, как правило, регулируют трубопроводную систему, материалы, размеры, испытания, требования к изготовлению и иногда критерии приемки процесса. Они не сертифицируют трубогибочный станок автоматически лишь потому, что он входит в цепочку поставок. Поэтому реальный вопрос не в том, соответствует ли национальность станка стандарту. Вопрос в том, можно ли задать спецификацию станка, сконфигурировать его, оснастить, испытать и документировать таким образом, чтобы он обеспечивал изготовление, соответствующее требованиям.

Именно поэтому более точный вопрос звучит немного иначе: может ли этот конкретный станок с данной оснасткой и этой системой управления гнуть трубу конкретного материала и размерного диапазона в соответствии с требованиями проекта к изготовлению и контролю? Если поставить вопрос так, путь к ответу становится яснее.

На каком этапе фактически определяется совместимость

В производственной практике совместимость обычно определяется пятью факторами.

Первый — размерные возможности. Станок должен обрабатывать требуемый наружный диаметр трубы, толщину стенки, радиус гиба и геометрию по осевой линии без необходимости искать обходные решения. Станок, который может гнуть только в узком диапазоне радиусов, может не подходить для работ, где спецификация трубопровода требует больших значений CLR или высокой повторяемости при работе с трубами разных серий.

Второй — контроль поведения материала. Углеродистая сталь, легированная сталь, нержавеющая сталь, дуплексные стали и другие материалы по-разному ведут себя при гибке. Если станок не может с достаточной точностью контролировать давление, подачу, поддержку дорном, буст и угловое позиционирование, на гибах могут появиться недопустимое сплющивание, складки или уменьшение толщины стенки. Это важно, поскольку изготовление по нормам касается не только угла гиба. Оно также касается конечного состояния трубы.

Третий — качество оснастки. Даже производительный CNC-трубогибочный станок может работать неудовлетворительно, если гибочный штамп, прижимной штамп, нажимной штамп, дорн или разглаживающая оправка плохо подобраны под материал и серию трубы. Во многих неудачных операциях гибки обвиняют сам станок, хотя реальная проблема заключается в несоответствии оснастки или неполной настройке процесса.

Четвёртый — управление и повторяемость. Если проект включает несколько секций трубопровода, ограничения по монтажной подгонке на площадке или врезки в предварительно изготовленные сборки, повторяемость имеет такое же значение, как и собственно мощность формования. CNC-управление, компенсация пружинения, стабильная координация осей и надёжный вызов программ часто являются тем отличием, которое разделяет станок, выглядящий приемлемо в демонстрационном зале, и станок, способный выдержать реальный производственный график.

Пятый — документация и верификация. Именно здесь многие решения по закупке становятся рискованными. Поставщик может заявлять, что станок способен гнуть в соответствии с вашими требованиями, но если отсутствует чёткое обсуждение допусков, проверки образцов, метода контроля, применимости к материалам и управления процессом оператором, то «совместимость» остаётся лишь коммерческим словом.

ASME и API не являются взаимозаменяемыми обозначениями

Когда покупатели спрашивают, совместим ли трубогибочный станок со стандартами ASME и API, они часто объединяют две отдельные проблемы. ASME обычно влияет на размерные стандарты, основы проектирования, связанные с давлением, и нормативные документы по изготовлению трубопроводов. API часто ассоциируется с отраслевыми требованиями в нефтегазовой сфере, где надёжность, целостность материала и пригодность процесса подвергаются более тщательной проверке.

Это означает, что станок может подходить для обычных промышленных трубопроводов, но всё же требовать более детальной оценки перед использованием в проекте, связанном с более строгими процедурами изготовления для нефтегазовой отрасли. Это также означает, что сам станок никогда не является полным ответом. Квалификация гиба может зависеть от спецификации трубы, критериев приемки проекта и любых процедур утверждения или режима контроля, требуемых подрядчиком или конечным пользователем.

Поэтому при сравнении станков не ограничивайтесь вопросом: «Совместим ли он с ASME/API?» Вместо этого спросите:

• Какие размеры труб и серии он может гнуть в пределах требуемых допусков?
• Может ли он обеспечивать приемлемую овальность и состояние стенки для рассматриваемых материалов?
• Какая оснастка используется для тонкостенных и толстостенных труб?
• Как компенсируется пружинение для различных марок материала?
• Может ли поставщик провести пробную гибку или проверку образца до окончательной приемки?
• Какие производственные меры и меры контроля качества применяются при изготовлении станка?

Эти вопросы значительно полезнее общего заявления о соответствии требованиям.

Когда станок, вероятно, будет хорошо работать при гибке, чувствительной к нормам

На практике станки китайского производства вполне могут использоваться в работах, соответствующих требованиям, если они поставляются производителем, который понимает требования промышленных процессов, а не только общую обработку металла давлением. Наиболее надёжный признак — не эффектные формулировки, а то, насколько быстро обсуждение переходит к техническим деталям.

Если поставщик запрашивает спецификацию трубы, радиус гиба, марку материала, ожидаемый объём производства, подход к смазке, допуски и метод контроля, это обычно более хороший признак, чем общие обещания. Это показывает, что он понимает: совместимость зависит от диапазона параметров процесса. Если же поставщик избегает этих деталей и продолжает повторять, что станок «высокого качества», разговор пока недостаточно профессионален.

Ещё один полезный признак — работает ли производитель станка в рамках организованного производства и признанных практик качества. В этой области дисциплинированный производственный контроль и стабильность оборудования имеют значение, поскольку трубогибочный станок — это не просто рама с установленными двигателями. На результат гибки влияют выравнивание, жёсткость, точность сопряжения оснастки, стабильность гидравлической или сервосистемы и надёжность программного обеспечения. Производитель, использующий формальное управление качеством и практики проектирования, ориентированные на CE, может предоставить покупателям более структурированную основу для оценки, хотя это всё равно не заменяет валидацию под конкретный проект.

Практический способ проверить совместимость до покупки

Многие теряют время, поскольку оценивают трубогибочные станки в неправильной последовательности. Сначала они рассматривают размер по каталогу, затем цену, затем срок поставки и лишь после этого спрашивают, может ли станок обеспечить соблюдение стандартов, связанных с работой. Обычно безопаснее изменить этот порядок на обратный.

Начинайте с требований к изготовлению, а не с буклета станка

Сначала соберите фактические условия гибки: материал трубы, наружный диаметр, толщину стенки, радиус гиба, диапазон углов гиба, требования к прямым участкам, повторяемость производства и любые проектные ограничения по сплющиванию или утонению стенки. Если работа связана с API, включите все требования к контролю и приемке, указанные в пакете документации на изготовление или требованиях покупателя. Без этой исходной информации каждый станок будет выглядеть «способным» лишь в общем смысле.

Запрашивайте соответствие процессу, а не общее соответствие нормам

Когда ваши требования ясны, попросите поставщика сопоставить станок с этими требованиями. Это должно включать пригодность модели станка, концепцию оснастки, функции управления, предполагаемый метод гибки и необходимость дорновой гибки. Для некоторых задач с толстостенными трубами может быть достаточно более простой конфигурации. Для тонкостенных изделий или применений с повышенными требованиями к качеству поверхности могут потребоваться более контролируемая оснастка и координация осей.

Запросите стратегию образцов или подтверждение пробной гибкой

Для сложных задач пробный гиб или проверка образца часто имеют большее значение, чем длинный перечень заявлений. Это не означает, что каждый раз необходимо проводить масштабное испытание полного производства, но нужен определённый метод, подтверждающий, что сочетание станка и оснастки способно обеспечить требуемую геометрию и состояние трубы. Если вы работаете со смешанными материалами, проверяйте каждую важную комбинацию, а не предполагайте, что один успешный образец доказывает всё.

Оцените подход к документации

Обратите внимание на то, как поставщик сообщает о допусках, точках обслуживания, ограничениях станка и рабочих параметрах. Серьёзный поставщик обычно готов обсуждать не только то, что способен делать станок, но и то, где начинаются пределы процесса. Такая ясность уменьшает проблемы в дальнейшем, особенно если станок будет использоваться для изготовления секций трубопровода, которые должны устанавливаться в более крупную трубопроводную систему, регулируемую нормами.

Почему проблемы всё ещё возникают после установки «хорошего» станка

Даже если сам станок подходит, результаты гибки всё равно могут не соответствовать требованиям, если рабочий процесс вокруг него организован слабо. Это один из наиболее часто упускаемых аспектов данного вопроса.

Операторы могут использовать неправильную последовательность оснастки для материала с высоким пружинением. Может игнорироваться разделение труб по номеру плавки, хотя различные партии материала по-разному ведут себя при гибке. Смазка может быть непостоянной. Припуски на прямые участки могут быть неверно введены в CNC-программу. Контроль может быть сосредоточен только на угле гиба, без учёта искажения поперечного сечения. Ни одна из этих проблем не означает, что станок несовместим с работами, ориентированными на ASME или API. Они означают, что процесс гибки контролируется недостаточно строго.

Именно поэтому опытные покупатели не останавливаются на выборе станка. Они также учитывают обучение, дисциплину настройки, планирование технического обслуживания и стабильность процедуры гибки. В производственном цехе совместимость со стандартами частично заключается в самом станке, а частично — в способе его использования.

Где может помочь более широкий опыт в области оборудования

Некоторые поставщики оборудования работают не только с трубогибочными станками, но и с CNC-станками, сварочным оборудованием, системами резки, оборудованием для обработки листового металла и оборудованием производственных линий. Такой более широкий опыт может быть полезен, когда гибка труб является частью крупной производственной цепочки, а не отдельной операцией. В реальных проектах качество гиба связано с подгонкой, подготовкой торцов, точностью резки и последовательностью сварки. Поставщик, знакомый с несколькими этапами изготовления, может лучше обсудить станок в его фактическом производственном контексте, а не рассматривать его как изолированный продукт.

Однако это помогает только тогда, когда разговор остаётся техническим. Широкий каталог сам по себе не доказывает пригодность для гибки. Он лишь означает, что поставщик может понимать, как станок встраивается в общий производственный поток, что может быть ценным при согласовании возможностей оборудования с работами по изготовлению, чувствительными к требованиям норм.

Итак, совместимы ли китайские трубогибочные станки со стандартами ASME и API?

Да, могут быть, но не автоматически и не только по обозначению. Надёжный ответ зависит от того, спроектирован и сконфигурирован ли конкретный станок для соответствующих размеров труб, материалов, геометрии гиба и управления процессом; может ли поставщик чётко обсудить эти вопросы; и проверяет ли производственная команда характеристики оборудования в соответствии с реальными требованиями проекта.

Если вы принимаете решение, самый безопасный подход — перестать рассматривать «китайский» и «ASME/API» как противоположные категории. Вместо этого рассматривайте станок как любое другое промышленное формовочное оборудование, которое должно быть подобрано для определённой задачи. Совместимость обеспечивается возможностями, оснасткой, управлением, верификацией и дисциплинированной эксплуатацией.

Такое изменение подхода обычно устраняет первоначальные опасения. Вопрос уже не в том, где был изготовлен станок. Вопрос заключается в том, способен ли станок многократно изготавливать гибы, приемлемые для вашего проекта, с документацией и управлением процессом, которые выдерживают реальное производственное давление. Именно по этому критерию стоит приобретать оборудование.
