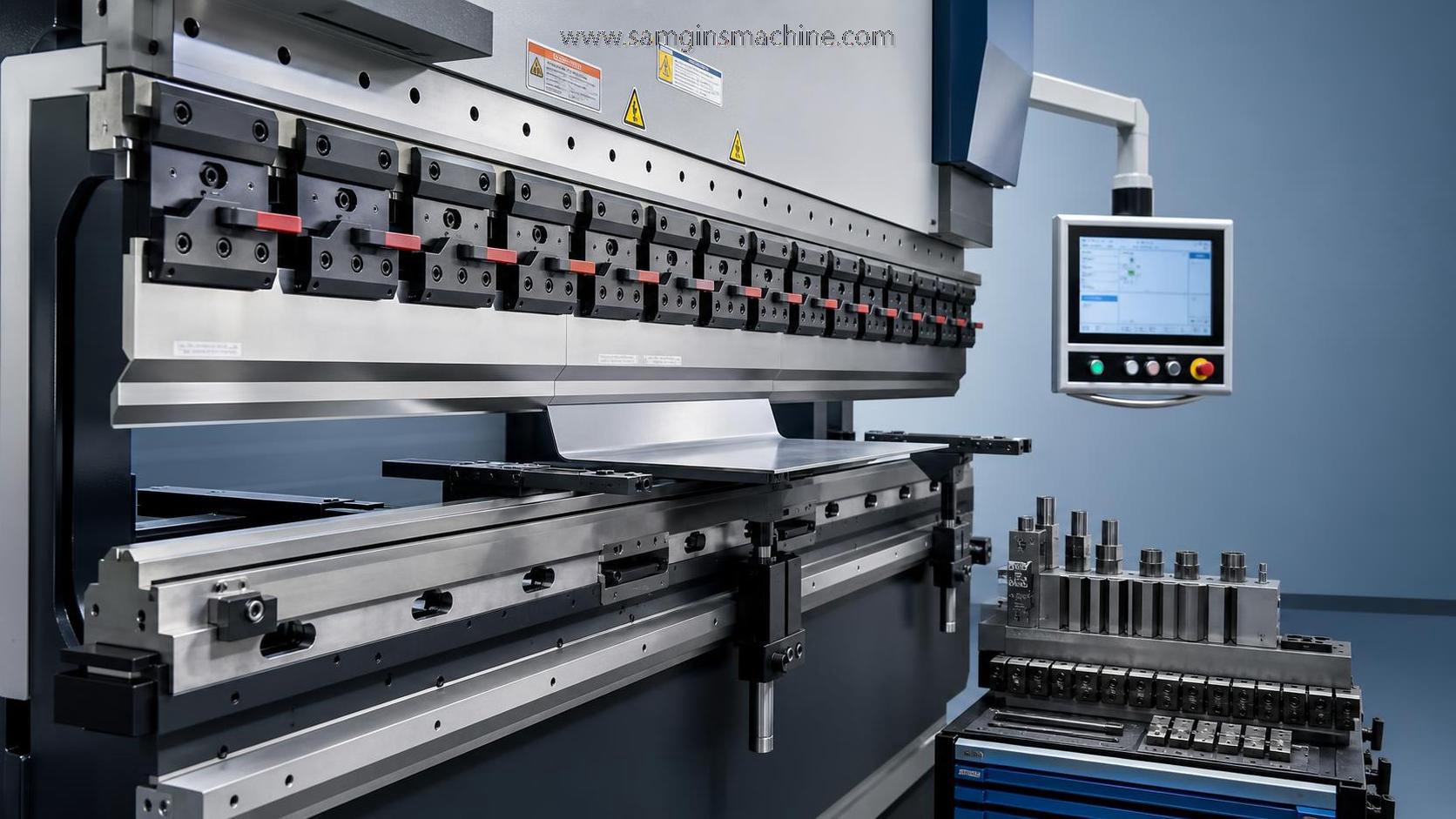

Руководство по настройке автоматического гибочного станка для ускоренной переналадки и стабильных углов гибки

Эффективная настройка является ключом к более высокой отдаче от автоматического гибочного станка, особенно когда операторам необходимы более быстрые переналадки и стабильные углы гибки.

В этом руководстве вы узнаете практические шаги по настройке, распространенные точки регулировки и проверенные рекомендации по сокращению простоев, повышению повторяемости и поддержанию стабильного производства.

Главная цель проста: сократить время настройки, избежать отклонений угла и обеспечить предсказуемую обработку листового металла при работе с различными заказами и партиями материалов.

Почему настройка автоматического гибочного станка важна

Быстрая настройка не только экономит минуты.

Она сокращает количество брака, предотвращает повторную обработку и позволяет следующему процессу идти по графику.

В реальном производстве нестабильные углы гибки обычно начинаются с небольших ошибок настройки.

Эти ошибки часто возникают из-за неправильного выбора инструмента, неточной калибровки заднего упора или несогласованных данных о материале.

Поэтому каждый автоматический гибочный станок должен настраиваться по повторяемой процедуре, а не только на основе памяти оператора.

Начните с правильных предварительных проверок

Перед работой с инструментом или параметрами проверьте состояние станка.

Поспешный старт часто приводит к более длительным задержкам позже.

Основные пункты для проверки

• Гидравлическое давление стабильно и находится в требуемом диапазоне.
• Электрические соединения, датчики и защитные устройства работают нормально.
• Рабочий стол, посадочное место матрицы и контактные поверхности ползуна чистые.
• Пальцы заднего упора ровные и не имеют люфта.
• Марка материала, толщина и направление проката соответствуют заданию.

Если какой-либо из этих пунктов пропущен, автоматический гибочный станок может продолжать работать, но стабильность угла обычно ухудшится.

Чистый и проверенный станок также упрощает переналадку, поскольку следующая настройка начинается с известного состояния.

Выбирайте инструмент для быстрой переналадки

Выбор инструмента напрямую влияет на время настройки.

Он также влияет на угол гибки, качество полки и повторяемость деталей.

Как грамотно выбирать инструмент

1. Подбирайте радиус пуансона в соответствии с типом материала и требуемым конечным изгибом.
2. Используйте правильное раскрытие матрицы с учетом толщины листа и ограничений по усилию.
3. Для производства смешанных деталей отдавайте предпочтение стандартизированному сегментированному инструменту.
4. Маркируйте часто используемые комплекты инструмента для повторяющихся работ.

Сегментированный инструмент особенно полезен, когда автоматический гибочный станок обрабатывает небольшие партии и требует частой смены изделий.

Он уменьшает усилия при подъеме, сокращает время установки и помогает поддерживать точное позиционирование по всей длине гибки.

Задайте данные о материале до первого пробного гиба

Стабильные углы начинаются с правильных входных данных.

Этот шаг часто недооценивают при сжатых сроках.

Для любого автоматического гибочного станка точно вводите толщину материала, характеристики прочности на растяжение, длину гиба, тип инструмента и целевой угол.

Не следует предполагать, что два листа с одинаковой номинальной толщиной будут гнуться одинаково.

Пружинение материала может меняться в зависимости от поставщика, партии и состояния поверхности, поэтому значения компенсации также могут требовать корректировки.

Полезные правила работы с данными

• Сохраняйте проверенные программы по материалу и толщине.
• Фиксируйте корректировки пружинения после утверждения.
• Отмечайте отклоненные настройки, чтобы избежать повторения ошибок.
• Обновляйте библиотеки деталей после изменений процесса.

Калибруйте задний упор для повторяемости

Многие ошибки угла и размеров связаны с настройкой заднего упора.

Даже небольшое смещение может сдвинуть линию гиба и повлиять на готовую деталь.

Перед началом производства проверьте параллельность пальцев, нулевую точку отсчета и плавность перемещения.

Если автоматический гибочный станок использует позиционирование с ЧПУ, проверьте фактический ход относительно запрограммированного значения с помощью образца полосы.

Эта быстрая проверка может предотвратить выпуск целой партии деталей с неправильными размерами.

Контрольные точки заднего упора

• Поверхности пальцев равномерно контактируют с заготовкой.
• Боковое положение соответствует ширине детали.
• Положение упора повторяется без вибрации.
• Зажимы и направляющие сохраняют жесткость во время движения.

Используйте продуманный процесс утверждения первой детали

Проверка первой детали должна быть быстрой, но никогда не небрежной.

Дисциплинированный первый гиб экономит время на следующих ста гибах.

Сразу после формирования первого образца измерьте угол, длину полки, положение гиба и состояние поверхности.

Затем регулируйте только одну переменную за раз.

Это облегчает выявление причины отклонения и предотвращает избыточную коррекцию.

Рекомендуемая последовательность для первой детали

1. Согните одну пробную деталь на стандартной скорости.
2. Измерьте фактический угол откалиброванным измерительным прибором.
3. Проверьте размеры полки по чертежу.
4. При необходимости отрегулируйте глубину или значение компенсации.
5. Повторите один раз и зафиксируйте утвержденную программу.

Поддерживайте стабильность углов при длительных производственных циклах

Стабильная настройка в начале не гарантирует стабильный результат в течение всего дня.

Нагрев, вариации материала и износ инструмента могут постепенно изменять результаты.

По этой причине автоматический гибочный станок следует контролировать через запланированные интервалы во время работы.

Простые средства контроля в процессе производства

• Повторно проверяйте угол после каждого установленного количества деталей в партии.
• Следите за следами на поверхности, вызванными загрязненным инструментом.
• Подтверждайте однородность партии материала при смене рулонов или стопок.
• Прислушивайтесь к необычным гидравлическим или механическим шумам.

Эта процедура особенно важна в таких отраслях, как автомобилестроение, строительство, производство электроприборов и судостроение.

В этих отраслях часто требуются повторяемые детали в больших партиях и соблюдение жестких допусков для последующей сборки.

Сократите время переналадки за счет стандартизации процессов

Более быстрые переналадки обычно достигаются благодаря лучшей организации, а не только более быстрым действиям.

Стандартизированный метод настройки помогает каждой смене получать сходные результаты.

Практические методы стандартизации

• Создавайте листы настройки для повторяющихся деталей.
• Храните инструмент в порядке по профилю и размеру.
• Используйте фиксированные правила именования программ ЧПУ.
• Подготавливайте материал и чертежи до завершения предыдущего задания.
• Обучайте все смены одной и той же последовательности регулировки.

Во многих мастерских вспомогательное оборудование также влияет на эффективность гибки.

Например, чистая и точная подготовка заготовок уменьшает вариации до начала гибки.

Именно здесь такое оборудование, какгидравлические гильотинные ножницы, может поддерживать линию, обеспечивая прямые и стабильные по размеру отрезанные заготовки для последующего формования.

Распространенные причины нестабильных углов

Когда автоматический гибочный станок начинает производить детали с непостоянными углами, прежде чем вносить масштабные регулировки, ищите закономерности.

Частые первопричины

• Неправильное раскрытие матрицы для фактической толщины листа.
• Различия в твердости материала между партиями.
• Несоосность заднего упора или ослабленные компоненты.
• Износ инструмента, повреждение кромок или загрязнение.
• Нестабильная работа гидравлики или проблемы с параллельностью ползуна.
• Изменения, внесенные оператором без фиксации причины.

Структурированный журнал поиска неисправностей значительно упрощает решение повторяющихся проблем.

Он также помогает отделить неисправности станка от вариаций, связанных с материалом.

Создайте более надежный процесс обработки листового металла

Производительность гибки улучшается, когда весь процесс согласован.

Резка, удаление заусенцев, перемещение и гибка должны поддерживать друг друга.

В металлообработке плохое состояние кромки или неточный размер заготовки часто проявляются позже в виде нестабильных результатов формования.

Это одна из причин, по которой интегрированные производственные линии становятся все более распространенными.

Wuxi Samgins International Trade Co.,Ltd поставляет широкий ассортимент оборудования для производственных процессов, включая оборудование для гибки, резки, сварки, фрезерования, вальцовки, выравнивания и ЧПУ.

Благодаря производственному опыту, управлению на основе ISO9001 и стандартам, ориентированным на требования EU CE, компания поддерживает пользователей, которым требуется надежная производительность оборудования.

На связанных этапах резки тот же акцент на стабильности можно увидеть в таких решениях, как гидравлические ножницы с автоматической регулировкой параметров, хранением программ, лазерным выравниванием и защитой с блокировкой.

Заключительные правила настройки для лучших результатов

Наилучшие результаты автоматического гибочного станка достигаются благодаря повторяемым привычкам, а не поспешным корректировкам.

Проверяйте состояние станка, подтверждайте инструмент, сверяйте данные о материале, калибруйте задний упор и тщательно утверждайте первую деталь.

Затем продолжайте контроль во время производства, вместо того чтобы ждать появления видимых дефектов.

Такой подход сокращает переналадки, поддерживает стабильность углов гибки и защищает выполнение поставок.

Когда настройка становится дисциплинированным процессом, автоматический гибочный станок превращается в более предсказуемую и прибыльную часть мастерской.
