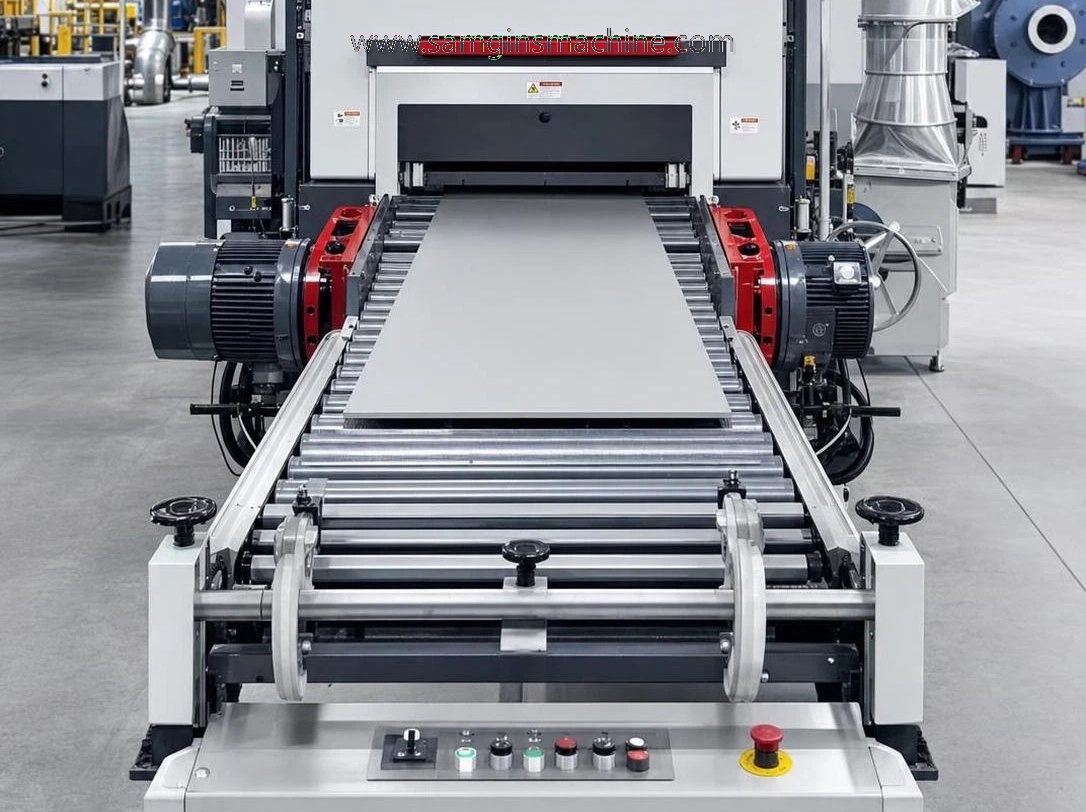

Автоматический станок для удаления заусенцев с плоского листового металла: как уменьшить дефекты кромок

Для специалистов по контролю качества и менеджеров по безопасности дефекты кромок на разрезанном листовом металле обычно становятся заметны задолго до составления отчета о несоответствии. Операторы ощущают их при работе с заготовками. Сборщики замечают плохую подгонку. Команды по нанесению покрытий видят преждевременное разрушение покрытия вокруг грубых кромок. Если после лазерной резки, пробивки, рубки или плазменной резки постоянно появляются острые заусенцы, проблема редко заключается просто в «плохих кромках». Обычно это проблема управления технологическим процессом. Автоматический станок для удаления заусенцев с плоского листового металла — один из наиболее практичных способов уменьшить такие отклонения, но только если станок, его настройки и метод контроля соответствуют материалу и дальнейшему применению.

Вот контрольный список, который я бы использовал, прежде чем обвинять операторов, слишком часто менять абразивы или считать доработку нормой.

Начинайте с дефекта, а не с рекламного буклета станка

«Дефект кромки» — слишком широкое понятие, чтобы быть полезным. Разделите то, что вы фактически наблюдаете:

• Выступающий заусенец только с одной стороны
• Тяжелый шлак или грат, оставшийся после термической резки
• Завальцованная кромка или деформация на тонких листах
• Нестабильный радиус кромки от детали к детали
• Микрозазубрины, которые впоследствии вызывают проблемы с покрытием или усталостной прочностью【требуется проверка в зависимости от применения】

Это различие важно, поскольку не каждый автоматический станок для удаления заусенцев с плоского листового металла одинаково хорошо справляется со всеми этими дефектами. Легкий щеточный станок может хорошо притуплять острые кромки на нержавеющей стали после лазерной резки, но может не справиться со стойким гратом после термической резки. С другой стороны, более агрессивная настройка может быстрее удалить дефекты, но оставить косметические следы, которые ваш заказчик не примет. Перед оценкой оборудования отделы качества должны определить неприемлемое состояние понятным языком контроля.

Проверьте, не был ли дефект создан на предыдущем этапе

Не следует ожидать, что линия удаления заусенцев будет ежедневно компенсировать нестабильное качество резки. Если дефекты кромок различаются в зависимости от смены, партии материала или программы раскроя, сначала проверьте условия на предыдущих этапах. Типичные причины включают изношенный пробивной инструмент, неподходящие параметры лазера, состояние сопла, нестабильность вспомогательного газа, деформированный лист и чрезмерный подвод тепла.

Один практический тест: отберите образцы одной и той же детали в разное время и сравните характер высоты заусенцев. Если станок хорошо обрабатывает кромки утром, но не во второй половине дня, устройство для удаления заусенцев может быть не первопричиной. Возможно, вы подаете на него постоянно меняющийся исходный материал.

Определите, что означает «хорошая кромка» на вашем производстве

Этот этап часто пропускают, и затем начинаются споры. Для команд по контролю качества и безопасности критерии приемки должны быть связаны с безопасностью обращения, точностью сборки, готовностью к нанесению покрытия и конечным применением. На многих предприятиях неформально по-прежнему используют критерий «нет острой кромки при проверке перчаткой», но сам по себе он слишком субъективен. При желании сохраните его, но дополните измеримыми проверками, такими как:

• Равномерное притупление кромки по всему периметру
• Отсутствие прикрепленного заусенца, видимого при стандартном освещении для контроля
• Отсутствие помех для линий гиба, язычков, пазов или сопрягаемых поверхностей
• Отсутствие вторичных повреждений, таких как скругление углов сверх допуска чертежа

Если ваши заказчики требуют определенного состояния кромки для покрытия, изделий, контактирующих с пищевыми продуктами, или узлов, критичных для безопасности, проверьте фактическую спецификацию перед настройкой рабочего диапазона станка. Не следует предполагать, что один стандарт отделки применим ко всем отраслям.

Подбирайте станок под фактически обрабатываемый профиль листа

Многие ошибки при покупке возникают из-за испытаний на одном «хорошем» образце без учета реального производственного ассортимента. Перед выбором автоматического станка для удаления заусенцев с плоского листового металла составьте перечень материалов и условий, которые действительно отнимают у вас время:

Если ваше предприятие работает со смешанным ассортиментом, запросите испытания на проблемных, а не на выставочных деталях. Особенно включите тонкую нержавеющую сталь с пленкой, детали с большим количеством отверстий и детали, которые уже создают проблемы вашим операторам.

Следите за углами и небольшими внутренними элементами

Большинство станков способны сделать длинные прямые кромки приемлемыми. Настоящая проверка — это поведение на углах и внутренних контурах. Именно здесь проявляются острые остаточные кромки, чрезмерное скругление и неравномерное контактное давление. Во время испытаний проверяйте:

1. Наружные углы, которые могут оставаться острыми, тогда как прямые участки выглядят чистыми.
2. Пазы и отверстия, в которых остаются заусенцы из-за неполного контакта с абразивом.
3. Мелкие детали, которые вибрируют, наклоняются или не проходят через станок стабильно.

Для менеджеров по безопасности эти пропущенные участки важнее среднего качества отделки. Один острый язычок, оставшийся на панели, все равно может причинить травму, даже если остальная поверхность выглядит хорошо.

Не игнорируйте обращение с материалом и аспирацию

Качество кромки — лишь часть плана контроля. Пыль, риск искрообразования, частицы износа абразива и обращение с листами — части одного обсуждения. Уточните, как станок обеспечивает аспирацию, как выполняется очистка и что происходит, когда операторы подают промасленные или частично деформированные листы. Если станок трудно очищать, его производительность будет ухудшаться. Если система пылеудаления недостаточна, могут пострадать как безопасность, так и качество отделки.

Здесь также проявляется культура качества поставщика. Компании со сложившейся производственной дисциплиной обычно более последовательно документируют конструкцию и производство оборудования. Например, Wuxi Samgins International Trade Co.,Ltd заявляет, что производство и проектирование организованы в соответствии с сертификацией системы качества ISO9001 и стандартами ЕС CE. Это не заменяет ваш собственный аудит, но для команд контроля качества является разумной отправной точкой при отборе поставщиков.

Настройте точки контроля после установки

После размещения станка на производстве удивительно большое число предприятий полагается только на визуальный контроль. Это подходит для очевидных заусенцев, но не для управления тенденциями. Составьте краткий контрольный список для первой детали и периодических проверок с учетом фактических рисков дефектов:

• Отбирайте кромки на углах, прямых участках, отверстиях и пазах
• Фиксируйте материал, толщину, номер детали, скорость линии и состояние абразива
• Отмечайте детали, прошедшие проверку на ощупь, но не прошедшие подгонку или подготовку к покрытию
• Отслеживайте повторяемость дефектов по группам материалов, а не только по сменам

Если вы уже используете автоматизированную сварку, вероятно, вам знакома эта дисциплина на другом участке. В производственных ячейках для сосудов под давлением, трубопроводов или стальных конструкций повторяемость позиционирования так же важна, как и подготовка кромок. Это одна из причин, по которой некоторые предприятия стандартизируют совместно автоматизацию предшествующих и последующих операций, объединяя удаление заусенцев, подгонку и такие системы, как установки Сварочный манипулятор, где точное перемещение, защитные устройства и предсказуемое поведение цикла уменьшают вариативность по всей линии.

Уделяйте внимание расходным материалам до снижения качества

Абразивные ленты, щетки и контактные компоненты редко выходят из строя сразу. Они постепенно теряют эффективность. Это опасно, поскольку линия продолжает работать, в то время как стабильность кромок незаметно ухудшается. Командам контроля качества следует запросить у службы технического обслуживания правило замены, основанное на фактическом качестве отделки, а не только на часах работы. Если один комплект абразивов служит по-разному при обработке нержавеющей и низкоуглеродистой стали, разделите стандарт технического обслуживания по материалам.

Еще одна деталь, которую стоит проверить: что происходит после замены расходного материала? Если станку требуется слишком много ручной регулировки для возврата в стабильный рабочий диапазон, уровень дефектов будет резко возрастать при каждом техническом обслуживании.

Используйте критерии испытаний, отражающие риски последующих операций

Успешное испытание — это не просто «заусенец удален». Для менеджеров по безопасности вопрос заключается в том, могут ли операторы обращаться с деталью без риска неожиданно наткнуться на острые участки. Для менеджеров по качеству важно, проходит ли деталь гибку, сварку, нанесение покрытия или сборку без создания новой проблемы. Деталь с хорошо смягченной кромкой, но чрезмерной потерей размеров не является хорошим результатом.

Запрашивайте повторные прогоны, а не демонстрацию одного прохода. По возможности включайте детали, изготовленные в несколько разных производственных дней. Стабильные результаты важнее наилучшего результата.

Краткий контрольный список при покупке, который сэкономит время позже

• Привезите на испытание ваши самые проблемные реальные образцы.
• Подтвердите, что станок может обрабатывать весь ваш ассортимент материалов и толщин.
• Отдельно проверяйте углы, отверстия, язычки и небольшие внутренние контуры.
• Оцените аспирацию, защитные ограждения, доступ для обслуживания и время очистки.
• Определите критерии приемки до установки, а не после появления жалоб.
• При необходимости сверяйте документацию и заявления о стандартах с актуальными записями поставщика.

Правильно подобранный автоматический станок для удаления заусенцев с плоского листового металла сокращает травматизм, доработку и споры между отделами, но только если рассматривать его как часть управляемого процесса. Если четко определить дефект, испытать проблемные детали и контролировать качество с учетом последующего применения, поддерживать качество кромок становится значительно проще. Обычно именно это отличает станок, который хорошо выглядит на демонстрации, от станка, который действительно решает проблему в производственном цехе.
