Почему точность является отправной точкой при выборе

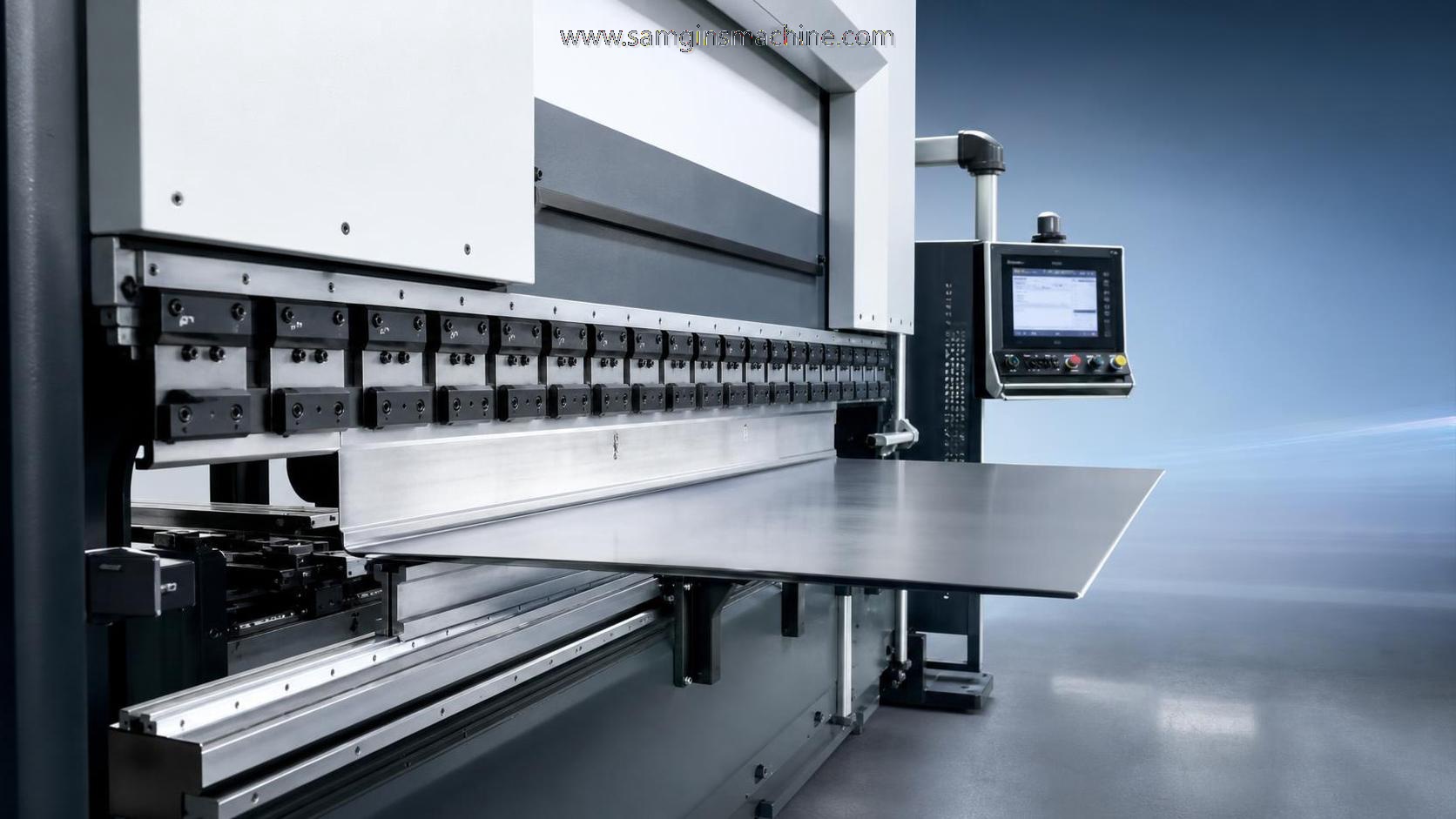

Станок для гибки листового металла с ЧПУ редко оценивают только по усилию гибки. В реальном производстве более важный вопрос заключается в том, способен ли он сохранять точность угла при работе с листами разных размеров, материалов и объемов партий.

Именно поэтому выбор станка важен на раннем этапе. Небольшое отклонение угла гибки может повлиять на подгонку при сварке, допуски при сборке, качество покрытия и итоговую стабильность размеров.

Для производственных линий, обрабатывающих конструкционные детали, шкафы, кронштейны, рамы или тяжелые листовые компоненты, точность гибки напрямую связана с эффективностью последующих операций. Доработка обычно обходится дороже, чем первоначальный цикл гибки.

Это особенно актуально для оборудования производственного и обрабатывающего назначения, где производственным командам часто требуется стабильный выпуск в течение длительного периода работы, а не кратковременная пиковая производительность.

Поэтому производительный станок для гибки листового металла с ЧПУ следует оценивать как систему. Конструкция рамы, логика управления, оснастка, движение заднего упора, стабильность гидравлики и взаимодействие с оператором — все это влияет на конечный результат.

Что действительно должно измерять техническое сравнение

Точность гибки имеет два уровня. Первый — геометрическая точность в момент формования. Второй — повторяемость от детали к детали, от смены к смене и от одной партии материала к другой.

Многие сравнения неудачны, поскольку они сосредоточены на каталожных значениях без проверки поведения станка под нагрузкой. Станок для гибки листового металла с ЧПУ может выглядеть аналогично на бумаге, но работать в цеху совершенно иначе.

Наиболее полезная оценка объединяет конструкцию станка, возможности управления, адаптивность процесса и надежность сервиса. Такой более широкий подход практичнее, чем сравнение только скорости или номинального давления.

Ключевые параметры оценки

Жесткость рамы и компенсация прогиба

Рама является физической основой любого станка для гибки листового металла с ЧПУ. Если рама слишком сильно скручивается или прогибается под нагрузкой, по длине гиба возникают отклонения угла.

Эта проблема становится более заметной при работе с длинными заготовками или более толстыми листами. Даже мощная гидравлическая система не может полностью компенсировать слабую конструкцию.

При полезной оценке следует проверить, сварена ли рама с соблюдением контролируемой технологической дисциплины, обработана ли она после сварки и выполнена ли обработка для минимизации остаточных напряжений. Эти детали влияют на долговременную стабильность размеров.

Системы компенсации также имеют значение. Механическая бомбировка или бомбировка с ЧПУ помогает компенсировать прогиб стола, особенно когда станок обрабатывает детали различной длины, а не один повторяющийся компонент.

При сравнении вариантов не спрашивайте только о наличии компенсации. Уточните, насколько точно она регулируется и связана ли она с программой гибки.

Управление ЧПУ, координация осей и повторяемость

Система ЧПУ определяет, насколько точно станок может преобразовать данные программы в движение. В современном станке для гибки листового металла с ЧПУ это включает положение ползуна, перемещение заднего упора, последовательность гибов и ввод корректировок.

Качество управления зависит не только от большого экрана или удобного интерфейса. Оно определяется тем, насколько хорошо станок управляет синхронизацией осей и компенсирует изменения процесса.

Повторяемость в значительной степени зависит от стабильности оси Y. Если левый и правый цилиндры или сервоприводы не работают синхронно, угол может отклоняться по ширине детали.

Конструкция заднего упора заслуживает не меньшего внимания. Жесткая балка упора, стабильные пальцы и надежная приводная передача обеспечивают точную глубину полки и уменьшают накопленную ошибку позиционирования.

• Проверьте количество управляемых осей и их соответствие фактической сложности деталей.
• Изучите объем памяти для хранения программ и возможности автономного программирования.
• Подтвердите, что ручные корректировки могут использоваться в последующих запусках.
• Оцените, обеспечивает ли интерфейс быструю настройку без увеличения риска ошибок оператора.

Оснастка, вариации материала и качество гибки

Станок для гибки листового металла с ЧПУ может быть механически надежным, но при неправильном выборе оснастки все равно давать нестабильные результаты. Радиус пуансона, раскрытие матрицы, выравнивание инструмента и качество зажима влияют на формирование гиба.

Свойства материала также изменяют результат. Предел текучести, допуск по толщине листа, направление волокон и пружинение могут изменить конечный угол даже при использовании одной и той же программы.

Именно поэтому важна гибкость процесса. Станок должен обеспечивать быструю смену инструмента, надежное центрирование и практичную корректировку угла при переходе между углеродистой сталью, нержавеющей сталью и алюминием.

В условиях смешанного производства точность гибки также влияет на смежные процессы. Чистые и стабильные гибы упрощают роботизированную сварку, сборку и загрузку в приспособления.

Например, производственные линии, также использующие системы 7-осевого консольного сварочного робота, часто получают преимущества от более точного управления гибкой на предыдущих этапах, поскольку лучшая подгонка уменьшает объем ручной корректировки при подготовке к сварке.

Типичные источники отклонения угла

• Нестабильная толщина материала в пределах партии
• Неправильное раскрытие матрицы для требуемого радиуса гибки
• Износ инструмента или неправильная посадка инструмента
• Нестабильная синхронизация ползуна
• Недостаточная регулировка бомбировки
• Ошибка позиционирования заднего упора при нескольких гибах

Соответствие возможностей станка реалиям производства

Выбор должен отражать фактическую нагрузку, а не только максимальный теоретический размер детали. Станок для гибки листового металла с ЧПУ для работы с тяжелыми листами не обязательно является лучшим выбором при частых переналадках для небольших партий.

Ассортимент деталей обычно влияет на решение. Многономенклатурное производство ценит скорость настройки, повторное использование программ и поддержку оператора. В серийном производстве обычно выше ценятся тепловая стабильность и повторяемость цикла.

Следует также учитывать окружающую производственную линию. Wuxi Samgins International Trade Co.,Ltd работает с оборудованием для гибки, резки, сварки, фрезерования, рубки, вальцовки, удаления заусенцев и других производственных операций, поэтому оценка станка часто более надежна при рассмотрении его как части взаимосвязанного рабочего процесса.

Такая более широкая перспектива важна, когда экспортные проекты или компоновки с несколькими станками требуют единых стандартов. Управление процессами, ориентированное на ISO9001, и требования к конструкции, ориентированные на CE, обычно обеспечивают более предсказуемую работу оборудования с течением времени.

На практике выбранный станок для гибки листового металла с ЧПУ должен соответствовать доступной производственной площади, логике перемещения материалов, уровню квалификации операторов и требуемой документации по качеству.

Вопросы, которые стоит задать перед окончательным сравнением

Серьезная оценка становится проще, когда вопросы формулируются вокруг измеримых результатов. Это позволяет сохранить практический подход и избежать покупки, основанной только на внешнем виде.

• Какой допуск угла может поддерживаться по всей длине гибки?
• Как станок для гибки листового металла с ЧПУ работает с различными марками листового материала?
• Какова подтвержденная повторяемость заднего упора при непрерывном производстве?
• Как быстро можно сменить оснастку без потери выравнивания?
• Какие точки технического обслуживания со временем влияют на точность гидравлики или сервосистемы?
• Предоставляется ли местная или удаленная поддержка для ввода в эксплуатацию, обучения и устранения неисправностей?

Если сварка является частью того же производственного маршрута, возможности связанной автоматизации также могут влиять на окончательный состав оборудования. Линия, использующая второй 7-осевой консольный сварочный робот для крупных заготовок длиной более 12 метров, может выиграть от более стабильных размеров после гибки перед сборкой.

Это не превращает гибочный станок в сварочное оборудование. Это лишь показывает, как контроль размеров на одной операции влияет на пропускную способность следующей.

Практический следующий шаг

Лучший выбор станка для гибки листового металла с ЧПУ обычно основывается на коротком списке, составленном с учетом фактических деталей, ожидаемых допусков и технологического потока. Пробные гибы, проверки повторяемости и анализ оснастки дают больше информации, чем заявления в рекламных буклетах.

Полезным следующим шагом является определение основного диапазона заготовок, требуемой точности гибки, типов материалов и потребностей в последующем соединении. После этого сравните станки по прочности конструкции, точности управления, возможностям корректировки и сервисной поддержке.

Когда эти факторы оцениваются вместе, выбор станка для гибки листового металла с ЧПУ становится в меньшей степени вопросом основных характеристик и в большей — вопросом надежной производственной эффективности.
