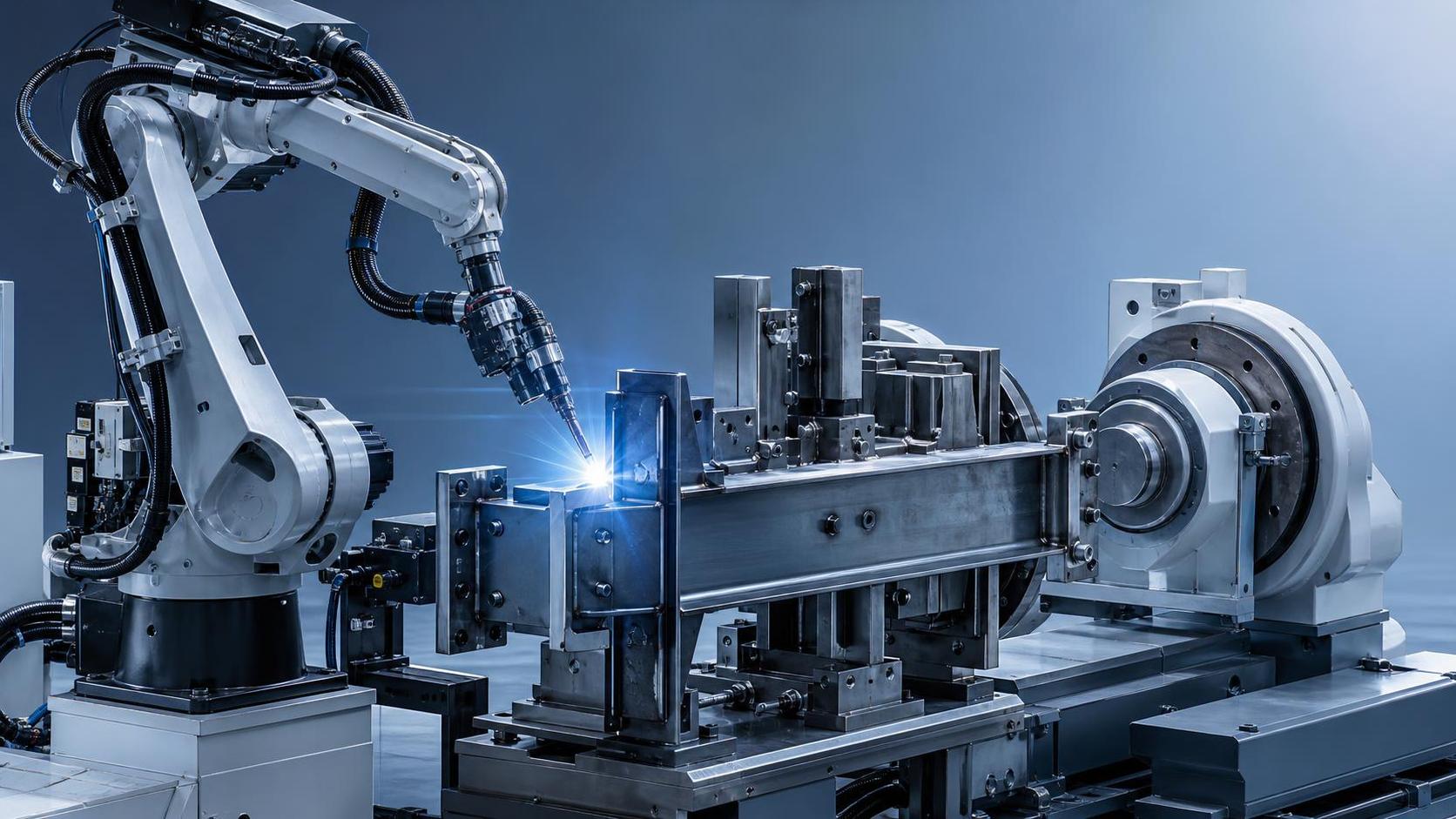

Может ли один сварочный робот выполнять и угловые, и стыковые швы?

Может ли сварочный робот выполнять как угловые, так и стыковые швы на одном и том же стальном компоненте? Во многих производственных цехах — да, но только если ячейка создается с учетом этой цели, а не исходя из предположения, что робот сам по себе решит все задачи.

Это различие имеет значение. Угловой и стыковой швы могут присутствовать на одной детали, но в производстве они ведут себя по-разному. Состояние разделки отличается, допуски на сборку отличаются, угол наклона горелки отличается, и допустимая реакция на тепловложение также часто различается. Цеха, получающие хорошие результаты при выполнении обоих типов швов одним роботом, обычно уже проделали незаметную, но необходимую работу: обеспечили стабильную подготовку соединений, повторяемую оснастку, рациональную последовательность сварки и программирование, соответствующее реальной детали, а не идеальному чертежу.

В производстве стальных конструкций этот вопрос часто возникает при изготовлении рам, кронштейнов, сборок двутавровых балок, станин оборудования, конструкционных узлов и сочетаний листового металла с профилями, где один компонент в одном цикле может требовать сварки угловых, нахлесточных и разделанных соединений. Краткий ответ заключается не в том, «способен» ли робот это делать. Большинство современных сварочных роботов способны. Настоящий вопрос в том, могут ли предшествующие и последующие процессы стабильно поддерживать эту возможность.

В чем действительно заключается сложность

Угловой шов, как правило, более терпим к отклонениям, чем стыковой, особенно в тяжелом производстве, где зазоры в соединениях могут изменяться. Размер катета шва может допускать небольшие вариации, если проплавление и профиль остаются в пределах требований. Стыковой шов, особенно шов с полным проплавлением или с разделкой кромок, менее терпим. Если подготовка кромок различается, меняется корневой зазор или выравнивание детали даже немного смещается, робот все равно будет выполнять запрограммированную траекторию, если ячейка не оснащена системой контроля или адаптивной коррекции.

Именно поэтому два цеха могут приобрести похожие роботизированные манипуляторы и получить совершенно разные результаты. В одном контролируются резка, снятие фасок, прихваточная сварка и позиционирование в оснастке. В другом подготовка выполняется нестабильно, а от робота ожидают компенсации этих отклонений. Как правило, он не может этого сделать — по крайней мере, самостоятельно.

Для производителей, обрабатывающих компоненты из углеродистой стали, особенно средние и тяжелые сечения, проблема часто связана не столько с формированием дуги, сколько с вариативностью деталей. Робот может в одной программе переключаться с прохода углового шва на проход стыкового соединения, но если раскрытие разделки меняется или прихватки смещают соединение, такое переключение становится несущественным. Робот точен; заготовка может быть неточной.

Что необходимо для качественного выполнения обоих типов швов одним роботом

Есть несколько условий, которые обычно определяют успех.

В первую очередь важна конструкция соединения. Если стыковой шов требует фаски, притупления кромки или подкладки, эта геометрия должна быть одинаковой от детали к детали. Это напрямую связано с предшествующим оборудованием, таким как станки с ЧПУ для резки, кромкофрезерные станки и системы торцевого фрезерования. На практике результат сварки часто начинается на участке резки. Низкое качество кромки, грат или нестабильные углы фаски позднее проявляются в виде нестабильного проплавления или чрезмерных доработок.

Следующий фактор — точность оснастки. Программа робота может быть повторяемой только при повторяемом расположении детали. Это звучит очевидно, но при смешанных сварочных операциях требования возрастают: подход горелки для углового шва может быть относительно терпимым, тогда как стыковой шов может требовать значительно более точного отслеживания соединения. Если один и тот же компонент смещается в оснастке между циклами, один тип шва может все еще выглядеть приемлемо, тогда как другой незаметно не будет соответствовать требованиям по размерам или проплавлению.

Далее следует выбор процесса. Многие цеха используют дуговую сварку плавящимся электродом в защитных газах для обоих типов соединений, поскольку ее проще автоматизировать и она производительна в широком спектре задач по обработке стальных конструкций. Однако применение одного и того же процесса не означает использование одинаковых параметров. Угловые и стыковые швы часто требуют различной скорости перемещения, напряжения, скорости подачи проволоки, стратегии колебаний, контроля вылета электрода и последовательности. Качественная интеграция робота учитывает это в сварочной технологии и логике программы.

При широком ассортименте деталей отслеживание шва или контактное зондирование становятся значительно более полезными. Для простых повторяющихся деталей они могут быть необязательными. Для сборок с изменяющимся качеством прихватки они могут определять разницу между успешным выполнением за один проход и дорогостоящим ремонтом.

Один компонент, два типа швов: что меняется в программировании

Программирование робота для выполнения угловых и стыковых швов на одном стальном компоненте — это не просто сохранение двух наборов траекторий. Последовательность имеет значение, поскольку сварочная деформация не подчиняется удобству программы.

Распространенная ошибка — обучать траектории в простом геометрическом, а не тепловом порядке. В реальной стальной сборке выполнение сначала всех угловых швов, потому что к ним проще получить доступ, может вывести стыковое соединение из соосности до завершения шва с разделкой. В других случаях выполнение стыкового шва первым может зафиксировать напряжения, из-за которых последующая сборка на меньших угловых соединениях становится менее стабильной. Правильная последовательность обычно зависит от толщины сечения, условий закрепления, стратегии прихватки и конечных требований к размерам.

Ориентация горелки также меняется сильнее, чем ожидают некоторые покупатели. Для углового шва могут требоваться рабочий угол и угол наклона, существенно отличающиеся от параметров шва с разделкой на той же детали. При ограниченном доступе становятся важными конструкция запястья робота и шейки горелки. Это одна из причин, по которой компоновку ячейки не следует рассматривать как второстепенный вопрос. Досягаемость — не то же самое, что полезная досягаемость.

Для цехов, производящих балочные конструкции, сварные рамы или станины оборудования, внешний позиционер может существенно улучшить результат, поскольку он позволяет подавать каждое соединение роботу в более выгодной ориентации. Без него попытка выполнять оба типа соединений в неудобных положениях может привести к нестабильному поведению дуги, подрезам, разбрызгиванию или риску неполного сплавления.

Ограничивающим фактором часто является не робот

Когда покупатели спрашивают, может ли один сварочный робот выполнять все операции на детали, обсуждение часто начинается слишком поздно в технологическом потоке. Качество сварки связано с качеством подготовки. Если вальцовка листа, резка на гильотине, правка, удаление заусенцев и подготовка кромок выполняются нестабильно, роботизированная ячейка наследует эти проблемы. Это особенно справедливо для стыковых швов, где состояние корня и геометрия кромок напрямую влияют на результат сварки дугой.

Компании, работающие в разных категориях оборудования для металлообработки, обычно понимают это более ясно. Поставщик, занимающийся не только сварочными роботами, но и резкой с ЧПУ, линиями производства двутавровых балок, кромкофрезерованием, обработкой листового металла и связанными станками, обычно понимает, что эффективность автоматизации зависит от системы в целом. Wuxi Samgins International Trade Co., Ltd, основанная в 2012 году в городе Уси, работает именно в такой более широкой среде оборудования. Это важно, поскольку многие реальные проблемы сварки вовсе не являются изолированными сварочными проблемами; они начинаются с того, как материал режется, подготавливается и позиционируется до начала сварки дугой.

Именно поэтому формулировки о соответствии требованиям, такие как организация производства на основе ISO9001 или проектирование в соответствии с CE, имеют практическую ценность только тогда, когда они проявляются в технологической дисциплине в цеху. Роботизированная ячейка, способная переключаться между угловыми и стыковыми швами, нуждается в такой дисциплине больше, чем в маркетинговых заявлениях.

Когда одного робота достаточно, а когда нет

Одного робота часто достаточно, когда семейство компонентов достаточно однородно, доступ к соединениям приемлем, оснастка повторяема, а объем производства оправдывает усилия по программированию, но не требует полностью специализированной многопозиционной линии. Это типично для среднесерийного производства, где один и тот же тип стальных сборок многократно выпускается лишь с умеренными отклонениями размеров.

Такое решение становится менее подходящим, когда требования к качеству стыкового шва строгие, а вариативность деталей высока. Если геометрия разделки часто изменяется или сварка толстых сечений требует многопроходного контроля при требованиях к проплавлению, чувствительных к контролю, ячейке могут потребоваться дополнительные системы контроля, более широкая поддержка позиционера или отдельная технологическая схема. В этот момент вопрос уже не в том, «может ли один робот это сделать?», а в том, «какой уровень инженерной проработки необходим, чтобы один робот выполнял это надежно?».

Существует также вопрос производительности. Даже если один робот технически может выполнять оба типа швов, время цикла может стать узким местом, если перемещение, очистка или изменение параметров замедляют линию. В некоторых цехах разделение работ между станциями или ячейками связано не с возможностями оборудования, а с балансировкой производства.

Практический способ оценки применения

Если вы оцениваете, должен ли робот выполнять на одном стальном компоненте как угловые, так и стыковые швы, полезно рассматривать проект в следующем порядке:

• Проверьте фактическую вариативность резаных кромок, фасок и сборки, а не номинальный чертеж.
• Подтвердите, что оснастка может повторяемо удерживать деталь после прихваточной сварки и во время тепловложения.
• Сравните доступ к швам обоих типов с реальными габаритами горелки и рабочей зоны запястья робота.
• Определите, требуется ли контактное зондирование или отслеживание шва для стыкового соединения.
• Смоделируйте последовательность сварки с учетом контроля деформаций, а не только кратчайшей траектории робота.
• Оцените, сможет ли одна ячейка обеспечить тактовое время с учетом очистки, перемещения и контроля.

Такая оценка обычно полезнее, чем запрос общего ответа «да» или «нет».

Итак, может ли один сварочный робот выполнять и угловые, и стыковые швы? В современном производстве стальных конструкций очень часто может. Но успешные применения строятся на контролируемой подготовке, стабильной оснастке, программировании с учетом процесса и реалистичных ожиданиях относительно вариативности деталей. Если эти условия соблюдены, один робот может быть практичным и эффективным решением. Если нет, робот может лишь выявить проблемы, которые уже существовали.

Перед выбором робота стоит проверить всю технологическую цепочку — от резки и подготовки кромок до оснастки и последовательности сварки. Именно здесь решение обычно становится очевидным.
